Модель: | 2С132Л |
|
Производитель: | Россия |
- Описание
- Комментарии
- Отзывы

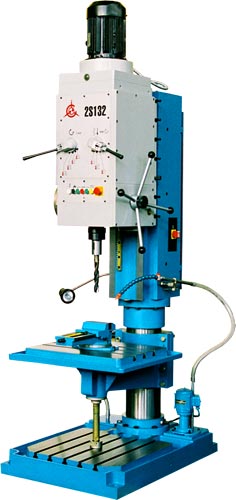

Промышленный сверлильный станок 2С132Л с поворотным столом с ручным управлением с откидным подъёмным столом и обработанной фундаментной плитой, предназначен для выполнения следующих операций:
Наличие откидного стола позволяет обрабатывать на станке детали крупных габаритов.
Позволяет использовать различные приспособления и инструменты, расширяющие его технологические возможности.
Станок может использоваться в мелкосерийном производстве, на малых предприятиях, в ремонтных мастерских. На станке установлена станция подачи СОЖ.
- сверления
- зенкерования
- зенкования
- развёртывания
- резьбонарезания в различных материалах.
Наличие откидного стола позволяет обрабатывать на станке детали крупных габаритов.
Позволяет использовать различные приспособления и инструменты, расширяющие его технологические возможности.
Станок может использоваться в мелкосерийном производстве, на малых предприятиях, в ремонтных мастерских. На станке установлена станция подачи СОЖ.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА ВЕРТИКАЛЬНО-СВЕРЛИЛЬНОГО 2С132Л
Характеристика |
2С132Л |
---|---|
Диапазон сверления в стали, мм | 3-32 (50)** |
Диапазон нарезаемой резьбы | М3-М33 |
Размер рабочей поверхности подъёмного стола, мм | 500x630 |
Размер рабочей поверхности плиты, мм | 630х630 |
Количество Т-образных пазов стола | 3 |
Количество Т-образных пазов плиты | 5 |
Ширина направляющего паза стола и плиты | 18Н12 |
Наибольшее расстояние от торца шпинделя до подъёмного стола, мм | 600 |
Наибольшее расстояние от торца шпинделя до плиты, мм | 1030 |
Расстояние от оси шпинделя до направляющих призматической колонны, мм | 300 |
расстояние от оси шпинделя до круглой колонны, мм | 400 |
Подъём стола, мм | 170 |
Конус шпинделя | Moрзе 4 (5)* |
Перемещение пиноли шпинделя, мм | 250 |
Количество частот вращения шпинделя | 12 (15)* |
Пределы частот вращения шпинделя, об/мин | 31,5-1400 (2000, 4000)* |
Количество механических подач пиноли шпинделя | 9 |
Диапазон механических подач пиноли шпинделя, мм/об | 0,1; 0,14; 0,2; 0,28; 0,4; 0,56; 0,8; 1,12; 1,6 |
Мощность двигателя главного движения, кВт | 4 |
Установочное перемещение сверлильной головки, мм. | 320 |
Наибольшая масса заготовки на подъёмном столе, кг | 500 |
Наибольшая высота заготовки на подъёмном столе, мм | 500 |
Наибольшая масса заготовки на плите, кг | 1000 |
Наибольшая высота заготовки на плите, мм | 930 |
Масса 2С132Л станка, кг (с упаковкой) | 1700 |
Масса 2С132Л станка, кг (без упаковкой) | 1300 |
Габаритные размеры, мм (с упаковкой) | 1580x1100x2470 |
Габаритные размеры, мм (без упаковкой) | 770x1250x2520 |
* опция
** при минимальных подачах и оборотах |
