Модель: | 2С125 |
|
Производитель: | Россия |
Аналоги 2С125
- Описание
- Комментарии (4)
- Отзывы

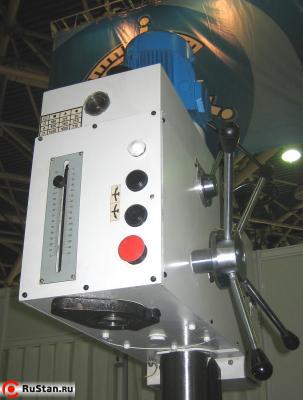

Вертикально сверлильный станок 2С125 предназначен для сверления, рассверливания, зенкерования, зенкования, развертывания и нарезания резьбы в различных видах металлических и неметаллических деталей быстрорежущим и твердосплавным инструментом.
КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе;
- Ключ к электрошкафу Д73-72;
- Рукоятка для поднятия стола и сверлильной головки;
- Техническая документация (Руководство по эксплуатации).
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ (поставляется за отдельную плату):
- Патрон сверлильный 6150-4029-03;
- Втулки переходные по Конусам Морзе;
- Тиски станочные неповоротные 7200-0209-02 (125 мм) или 7200-0214-02 (160 мм);
- Тиски станочные поворотные 7200-0210-02 (125 мм) или 7200-0215-02 (160 мм);
- Патрон резьбонарезной 6162-4003-01 (М3-М12);
- Комплект головок предохранительных к резьбонарезному патрону 6162-4003-01 (М3-М12);
- головка 6251-4002М-01 (М4);
- головка 6251-4002М-02 (М5);
- головка 6251-4002М-03 (М6-М8);
- головка 6251-4002М-04 (М8-М10);
- головка 6251-4002М-05 (М10);
- головка 6251-4002М-06 (М12);
- Патрон резьбонарезной 6162-4003-02 (М14-М24);
- Комплект головок предохранительных к резьбонарезному патрону 6162-4003-02:
- головка 6251-4002М-07 (М14);
- головка 6251-4002М-08 (М16);
- головка 6251-4002М-09 (М18-М20);
- головка 6251-4002М-10 (М22);
- Ограждение зоны резания;
- Освещение;
- Система подачи СОЖ.
Отличительные особенности станка мод. 2С125:
- 9 частот вращения шпинделя
- 3 автоматические подачи шпинделя для станка 2С125-04
- Муфта перегруза
- Рабочий стол с механизмом регулирования высоты на основе рейковой подачи 420х300мм
- Основание рабочей поверхности 320х320
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 2С125, 2С125-04
Характеристика | 2С125 | 2С125-04 |
---|---|---|
Условный диаметр сверления в стали, мм | 25 | 25 |
Наибольший диаметр сверления в стали, мм | 31 | 31 |
Диапазон нарезаемых резьб | M5-M22 | M5-M22 |
Размер рабочей поверхности, мм | 420x300 | 420x300 |
Количество Т-образных пазов | 3 | 3 |
Ширина центрального паза | 14H12 | 14H12 |
Размер рабочей поверхности плиты, мм | 320х320 | 320х320 |
Количество Т-образных пазов | 3 | 3 |
Ширина центрального паза | 14H12 | 14H12 |
Наибольшее расстояние от торца шпинделя до стола, мм | 730 | 730 |
Наибольшее расстояние от торца шпинделя до плиты, мм | 1210 | 1210 |
Подъём стола, мм | 680 | 680 |
Расстояние от оси шпинделя до колонны, мм | 320 | 320 |
Конус шпинделя | Moрзе 3 | Moрзе 3 |
Механические подачи пиноли шпинделя, мм | - | 0,05...0,1; 0,1; 0,2 (0,28; 0,56) * |
Перемещение пиноли шпинделя, мм | 150 | 150 |
Количество частот вращения шпинделя | 9 | 9 |
Количество механических подач пиноли шпинделя | - | 3 |
Диапазон частот вращения шпинделя, об/мин | 90-1400 (180-2800)* | |
Мощность двигателя главного движения, кВт | 1,5 (1,1)* | 1,5 (1,1)* |
Наибольшая масса заготовки, кг | 100 | 100 |
Наибольшая высота заготовки на столе, мм | 500 | 500 |
Наибольшая высота заготовки на плите, мм | 900 | 900 |
Масса 2С125 станка 2С125, кг (с упаковкой) | 585 | 585 |
Масса 2С125 станка, кг (без упаковки) | 430 | 450 |
Габаритные размеры, мм (с упаковкой) | 1100x760x2260 | 1100x760x2260 |
Габаритные размеры, мм (без упаковки) | 800x500x2050 | 800x500x2050 |
* опция |
КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе;
- Ключ к электрошкафу Д73-72;
- Рукоятка для поднятия стола и сверлильной головки;
- Техническая документация (Руководство по эксплуатации).
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ (поставляется за отдельную плату):
- Патрон сверлильный 6150-4029-03;
- Втулки переходные по Конусам Морзе;
- Тиски станочные неповоротные 7200-0209-02 (125 мм) или 7200-0214-02 (160 мм);
- Тиски станочные поворотные 7200-0210-02 (125 мм) или 7200-0215-02 (160 мм);
- Патрон резьбонарезной 6162-4003-01 (М3-М12);
- Комплект головок предохранительных к резьбонарезному патрону 6162-4003-01 (М3-М12);
- головка 6251-4002М-01 (М4);
- головка 6251-4002М-02 (М5);
- головка 6251-4002М-03 (М6-М8);
- головка 6251-4002М-04 (М8-М10);
- головка 6251-4002М-05 (М10);
- головка 6251-4002М-06 (М12);
- Патрон резьбонарезной 6162-4003-02 (М14-М24);
- Комплект головок предохранительных к резьбонарезному патрону 6162-4003-02:
- головка 6251-4002М-07 (М14);
- головка 6251-4002М-08 (М16);
- головка 6251-4002М-09 (М18-М20);
- головка 6251-4002М-10 (М22);
- Ограждение зоны резания;
- Освещение;
- Система подачи СОЖ.
Чертеж фундамента 2С125, 2С125-04
Комментарии и вопросы:
15 марта 2016г. 09:21
Валерий:
Cтанок 2С125-04 узнать цену?
- ответить
15 марта 2016г. 14:34
Специалист РуСтан:
станок снят с производства.
- ответить
25 мая 2016г. 13:15
Владимир:
А какой ближайший аналог этого станка ?
- ответить
26 мая 2016г. 17:32
Специалист РуСтан:
http://rustan.ru/node/analogs/389
- ответить
