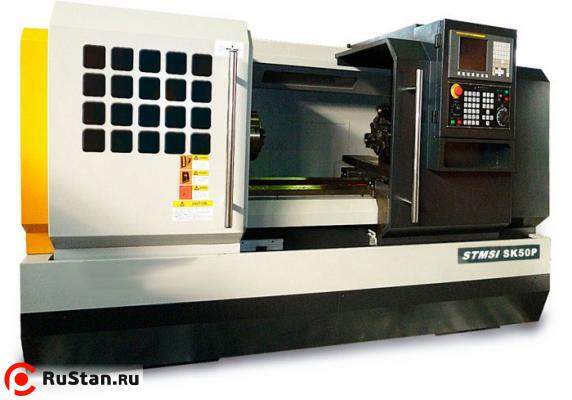

Токарный станок с ЧПУ SK50P
| Модель: |  |
SK50P |
| Изготовитель: |  |
Китай |
Аналоги SK50P
Ø обработки над супортом 290
РМЦ1000
Макс. обороты 2200
Мощность 7.50 кВт
Напряжение380В
Масса2750 кг
Ø обработки над супортом 280
РМЦ1500
Ø отверстия шпинделя 82
Макс. обороты 2200
Мощность 7.50 кВт
Напряжение380В
Масса2700 кг
Ø обработки над супортом 280
РМЦ2000
Ø отверстия шпинделя 82
Макс. обороты 2200
Мощность 7.50 кВт
Напряжение380В
Масса2800 кг
Ø обработки над супортом 280
РМЦ1000
Ø отверстия шпинделя 82
Макс. обороты 1600
Мощность 7.50 кВт
Напряжение380В
Масса2750 кг
Ø обработки над супортом 280
РМЦ420
Ø отверстия шпинделя 63
Макс. обороты 4200
Мощность 26.00 кВт
Напряжение380В
Масса3500 кг
Ø обработки над супортом 270
РМЦ400
Ø отверстия шпинделя 81
Макс. обороты 1600
Мощность 7.50 кВт
Напряжение380В
Масса4500 кг
Ø обработки над супортом 360
РМЦ500
Ø отверстия шпинделя 81
Макс. обороты 1600
Мощность 5.50 кВт
Напряжение380В
Масса2700 кг
Ø обработки над супортом 280
РМЦ400
Ø отверстия шпинделя 66
Макс. обороты 4000
Мощность 15.00 кВт
Напряжение380В
Масса3400 кг
Ø обработки над супортом 270
РМЦ750
Ø отверстия шпинделя 81
Макс. обороты 1600
Мощность 7.50 кВт
Напряжение380В
Масса5000 кг
Ø обработки над супортом 160
РМЦ250
Ø отверстия шпинделя 48
Макс. обороты 3000
Мощность 7.50 кВт
Напряжение380В
Масса2800 кг
Ø обработки над супортом 260
РМЦ1500
Ø отверстия шпинделя 81
Макс. обороты 1600
Мощность 7.50 кВт
Напряжение380В
Масса3600 кг
Ø обработки над супортом 140
РМЦ250
Ø отверстия шпинделя 55
Макс. обороты 1600
Мощность 11.00 кВт
Напряжение380В
Масса3200 кг
- Описание
- Комментарии
- Отзывы
Токарный станок с ЧПУ SK50P обладает высокой степенью точности и большой эффективностью, имеют программируемую инструментальную 4-х позиционную револьверную головку.
Токарный станок SK50P с ЧПУ предназначен для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем в один или несколько проходов в замкнутом полуавтоматическом цикле одновременно по двум координатным осям.
Прекрасно подходит для использования в среднем и мелкосерийном производстве. Головка оснащена муфтой для быстрой и плавной индексации инструмента. Рабочее пространство закрывается защитными кожухами.
Литая станина, электромагнитный тормоз и хорошо отшлифованные направляющие обеспечивают высокую надежность, точность и стабильность работы станка.Возможность установки гидравлического патрона, гидравлической задней бабки, 6-ти позиционной инструментальной головки, автоподающего устройства DH65 для пруткового материала (Диаметр: от 5-65м, Длина: 1200, 1500мм).
Сравнительная техническая характеристика токарного обрабатывающего центра SK50P
| Описание | Ед. изм. | SK40P | SK50P |
|---|---|---|---|
| Мах диаметр обрабатываемой детали над станиной | мм | Ø400 | Ø500 |
| Мах диаметр обрабатываемой детали над суппортом | мм | Ø200 | Ø280 |
| Мах длина обрабатываемой детали | мм | 750/1000/1500/2000 | 750/1000/1500/2000 |
| Передний конец шпинделя | ISO702/I A2-8/ISO702/II D8 | ISO702/I A2-8/ISO702/II D8 | |
| Диаметр отверстия в шпинделе | мм | Ø77 | Ø77 |
| Скорость вращения шпинделя | Об/мин | 21-1620 | 21-1620 |
| Мах крутящий момент шпинделя | Нм | 800 | 800 |
| Мощность привода шпинделя | кВт | 7.5 | 7.5 |
| Диаметр пиноли | мм | Ø75 | Ø75 |
| Ход пиноли | мм | 150 | 150 |
| Поперечное перемещение пиноли | мм | ±15 | ±15 |
| Конус пиноли | (Morse) №5 | (Morse) №5 | |
| Перемещения X/Z | мм | 275/650, 900, 1400, 1900 | 275/650, 900, 1400, 1900 |
| Скорость перемещения суппорта X/Z | м/мин | 6/12 | 6/12 |
| Шаг резьбы ходового винта | мм | Х-5; Z-6 | Х-5; Z-6 |
| Число резцов, одновременно устанавливаемых в резцедержателе | шт | 6 | 6 |
| Сечение резца | мм | 25х25 | 25х25 |
| Система ЧПУ | FANUC 0i mate | FANUC 0i mate | |
| Габариты (ДхШхВ) | мм | 2250/2500/3000/3500х1370х1690 | 2250/2500/3000/3500х1370х1690 |
| Вес | кг | 2050/2100/2150/2200 | 2100/2150/2200/2260 |
