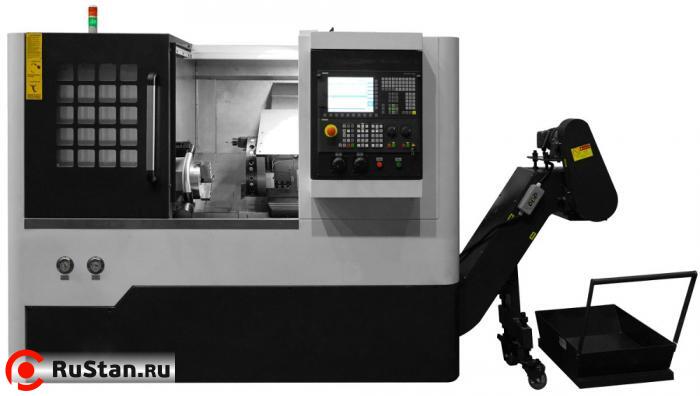

Токарный обрабатывающий центр ТС1720Ф3
Код товара:
40012
Нет в наличии
| Модель: |  |
ТС1720Ф3 |
| Производитель: |  |
Россия |
Станок ТС1720Ф3 предназначен для универсальной и экономичной обработки фланцев, валов и деталей из прутка. Тяжелое основание, и надежные применяемые компоненты перемещений по осям обеспечивают высокую жесткость станка. Прямой привод Мотор подачи =>шарико-винтовая пара для получения максимальной точности установки координат. Большое отверстие для падающей стружки.
Особенности
- Безопасность.
- Экологичность.
- Надежность.

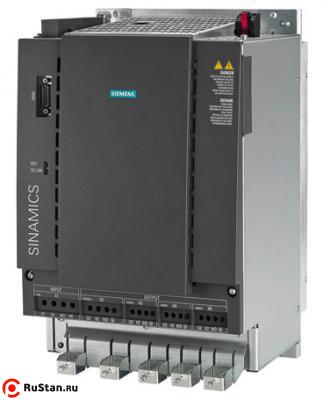

- Технология DRIVE-CLiQ.
- Компактность.
- Возможность использования циклов ShopTurn.

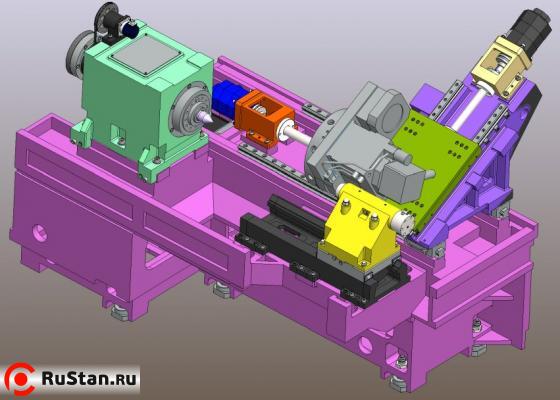

Основные узлы
- Станина.
- Шпиндельная бабка.
- Задняя бабка.
- Револьверная головка.
- Привод оси Z.
- Привод оси Х.
- Кожуха.
- Система подачи СОЖ, стружкосборник.
- Система ЧПУ, электрошкаф, электрооборудование.
Качество станка
- Проверенная на практике конструкция.
- Отборные компоненты от надежных производителей.
- Испытания в течение 48 часов.
- Лазерные измерения проверка точности позиционирования осей используются в качестве испытания в стандартном исполнении.
|
|
|
| Шпиндель картриджного типа, торец A2-6, производство Тайвань | Резцедержка VDI30 на 12 позиций | Роликовые направляющие качения повышенной жесткости - Hiwin, Тайвань |
Технические характеристики ТС1720Ф3 |
|
|---|---|
| Характеристика | Значение |
| Макс. диаметр изделия над станиной, мм | 500 |
| Макс. диаметр изделия типа диск, мм | 360 |
| Макс. диаметр обработки изделия типа вал, мм | 280 |
| РМЦ, мм | 420 |
| Макс. вес заготовки, кг | 350 |
| Оси | |
| Максимальное перемещение оси Х, мм | 220 |
| Макс перемещение по оси Z, мм | 500 |
| Быстрые перемещения по оси Х, мм/мин | 20000 |
| Быстрые перемещения по оси Z, мм/мин | 20 000 |
| Рабочая подача, мм/мин | 10 000 |
| Диаметр ШВП/шаг ось Х, мм | 32/10 |
| Диаметр ШВП/шаг ось Z, мм | 40/10 |
| Тип мотора и мощность по оси X, кВт | серво 1,9 |
| Тип мотора и мощность по оси Z, кВт | серво 1,9 |
| Тип направляющих Х | качения (Hiwin) |
| Тип направляющих Z | качения (Hiwin) |
| Точность позиционирования по осям X/Z, мм | ±0,005 |
| Повторяемость позиционирования осей X/Z, мм | ±0,003 |
| Угол наклона станины, град | 30 |
| Ширина направляющих, мм | 520 |
| Шпиндельная бабка | |
| Диаметр 3х кулачкового патрона, мм | 8" (210 мм) |
| Диапазон скоростей шпинделя, об/мин | 50~4200 |
| Диаметр отверстия шпинделя, мм | 63 |
| Максимальный диаметр прутка, мм | 50 |
| Торец шпинделя | A2-6 |
| Конус отверстия шпинделя | метрический 70 |
| Внутренний диаметр подшипника шпинделя | 100 |
| Момент на шпинделе (30 минут), Нм | 355 |
| Момент на шпинделе (продолжительно), Нм | 164 |
| Мощность э/д шпинделя (30 минут), кВт | 26 |
| Мощность э/д шпинделя (продолжительно), кВт | 12 |
| Тип э/д шпинделя | серво |
| Резцедержка | |
| Число инструментов, шт | 12, 8 |
| Тип резцедержки | гидравлическая |
| Размер хвостовика режущего инструмента, мм | VDI30, VDI40 |
| Время смены инструмента – верт. револьверная головка, с | - |
| Время смены инструмента – гориз. револьверная головка, с | 0.8 |
| Точность позиционирования револьверной головки, мм | 0,008 |
| Мощность э/д приводного инструмента, кВт | - |
| Обороты приводного инструмента, об/мин | - |
| Задняя бабка | |
| Перемещение задней бабки, мм | 350 |
| Выдвижение пиноли задней бабки, мм | 100 |
| Диаметр пиноли, мм | 63 |
| Конус пиноли гидравлической задней бабки, № | Морзе 4 |
| Конус пиноли механической задней бабки, № | - |
| Прочее | |
| Потребляемая мощность, кВА | 18 |
| Система ЧПУ | Semens 828 |
| Наличие транспортера стружки | да |
| Емкость бака СОЖ, л | 100 |
| Емкость гидростанции, л | 60 |
| Вес нетто, кг | 3500 |
| Вес брутто, кг | 3800 |
| Габаритные размеры, ДхШхВ мм | 2290х1900х1780 |
Базовая комплектация

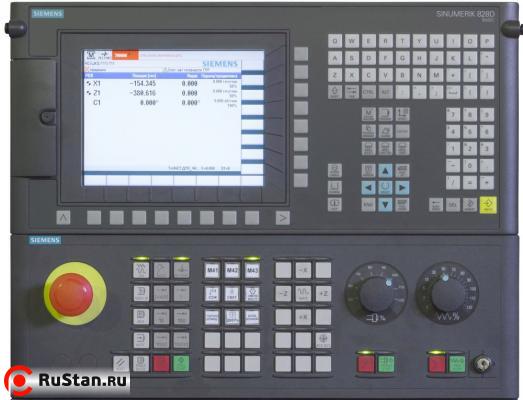

- Система ЧПУ Siemens 828, моторы и привода X, Z, S Siemens
- Гидравлическая система:
- 3х кулачковый гидравлический патрон 210 мм с проходным отверстием
- Задняя бабка с гидравлической пинолью
- Гидравлический тормоз шпинделя
- Пластинчатый стружкосборник, тележка
- 12-ти поз. револьверная голова ТС80х12
- Система подачи СОЖ на каждый инструмент
- Система импульсной смазки направляющих
- Освещение рабочей зоны
- Лампа индикации состояния станка
- Педали управления патроном и пинолью
- Набор инструментов для обслуживания станка
- Паспорт станка на русском языке
Опции
- Податчик прутка.
- Цанговый патрон.
- Выносной маховичек.
- Режущий инструмент и оснастка под деталь Заказчика.
- Рука измерения вылета инструмента Renishaw HPMA механизированная.
- Рука измерения вылета инструмента Renishaw HPPA, ручная.
- Shopturn - визуальное программирование и отладка.
