Вертикально сверлильный станок 2C125 предназначен для сверления, рассверливания, зенкерования, зенкования, развертывания и нарезания резьбы в различных видах металлических и неметаллических деталей быстрорежущим и твердосплавным инструментом.
Отличительные особенности 2C125-04:
Станок в сборе;
Ключ к электрошкафу Д73-72;
Рукоятка для поднятия стола и сверлильной головки;
Техническая документация (Руководство по эксплуатации).
Патрон сверлильный 6150-4029-03;
Втулки переходные по Конусам Морзе;
Тиски станочные неповоротные;
Тиски станочные поворотные;
Патрон резьбонарезной 6162-4003-01 (М3-М12);
Комплект головок предохранительных к резьбонарезному патрону 6162-4003-01 (М3-М12);
Патрон резьбонарезной 6162-4003-02 (М14-М24);
Комплект головок предохранительных к резьбонарезному патрону 6162-4003-02 (М14-М24);
Ограждение зоны резания;
Освещение;
Система подачи СОЖ.
Отличительные особенности 2C125-04:
- 9 частот вращения шпинделя
- 3 автоматические подачи шпинделя для станка 2С125-04
- Муфта перегруза
- Рабочий стол с механизмом регулирования высоты на основе рейковой подачи 420х300мм
- Основание рабочей поверхности 320х320
- Откидной подъемный стол;
- Механизм настройки глубины сверления состоит из корпуса переключателя, муфты, ручек управления лимба и является составной частью сверлильной головки и предназначен для выполнения следующих операций:
- включения, отключения подачи;
- автоматического отключения подачи;
- задание определенной глубины резания;
- ручная подача;
- Настройка глубины сверления производится фиксатором, путем его зацепления с лимбом. При достижении установленной глубины сверления кулачок упирается в упор и скосом разъединяет зацепление муфты с червячным колесом.
КОМПЛЕКТ ПОСТАВКИ 2С125-04:
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ (поставляется за отдельную плату):
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 2С125, 2С125-04
Характеристика | 2С125 | 2С125-04 |
---|---|---|
Условный диаметр сверления в стали, мм | 25 | 25 |
Наибольший диаметр сверления в стали, мм | 31 | 31 |
Диапазон нарезаемых резьб | M5-M22 | M5-M22 |
Размер рабочей поверхности, мм | 420x300 | 420x300 |
Количество Т-образных пазов | 3 | 3 |
Ширина центрального паза | 14H12 | 14H12 |
Размер рабочей поверхности плиты, мм | 320х320 | 320х320 |
Количество Т-образных пазов | 3 | 3 |
Ширина центрального паза | 14H12 | 14H12 |
Наибольшее расстояние от торца шпинделя до стола, мм | 730 | 730 |
Наибольшее расстояние от торца шпинделя до плиты, мм | 1210 | 1210 |
Подъём стола, мм | 680 | 680 |
Расстояние от оси шпинделя до колонны, мм | 320 | 320 |
Конус шпинделя | Moрзе 3 | Moрзе 3 |
Механические подачи пиноли шпинделя, мм | - | 0,05...0,1; 0,1; 0,2 (0,28; 0,56) * |
Перемещение пиноли шпинделя, мм | 150 | 150 |
Количество частот вращения шпинделя | 9 | 9 |
Количество механических подач пиноли шпинделя | - | 3 |
Диапазон частот вращения шпинделя, об/мин | 90-1400 (180-2800)* | |
Мощность двигателя главного движения, кВт | 1,5 (1,1)* | 1,5 (1,1)* |
Наибольшая масса заготовки, кг | 100 | 100 |
Наибольшая высота заготовки на столе, мм | 500 | 500 |
Наибольшая высота заготовки на плите, мм | 900 | 900 |
Масса 2С125-04 станка, кг (с упаковкой) | 585 | 585 |
Масса 2С125-04 станка, кг (без упаковки) | 430 | 450 |
Габаритные размеры, мм (с упаковкой) | 1100x760x2260 | 1100x760x2260 |
Габаритные размеры, мм (без упаковки) | 800x500x2050 | 800x500x2050 |
* опция |

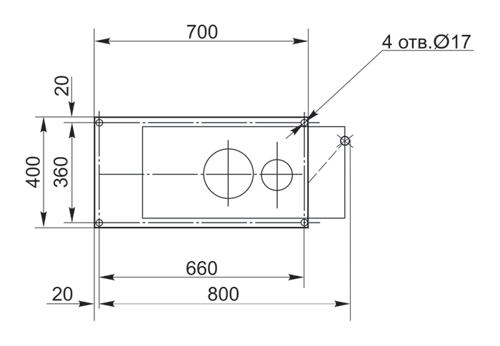

Чертеж фундамента 2C125, 2С125-04
