Цена для юр. и физ. лиц
4 719 791 руб.
с НДС - на 18.12.2018 г.
Модель:
ОШ-400 x30
Артикул:
ОШ-400 x30
Изготовитель: Белоруссия
  • Описание
  • Доп оснастка
  • Комментарии (1)
  • Отзывы

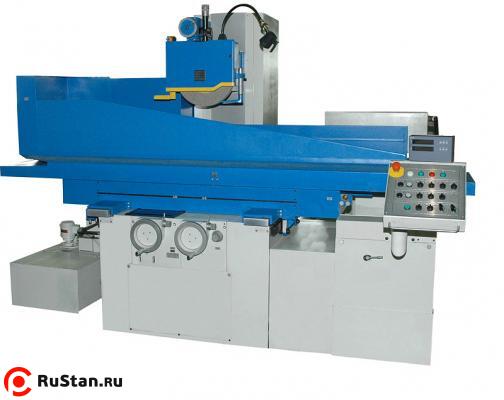

Плоскошлифовальный станок ОШ-400 x30 предназначен для высокоточной обработки плоских поверхностей различных изделий, а с применением приспособлений для профилирования шлифовального круга и установки деталей – профильных поверхностей, пазов, уступов, а также шлифования торцом круга.

Выпускается в исполнениях:

Особенности станка:

  • Высокая жесткость и виброустойчивость станка ОШ-400 x30 за счет рациональной конструкции станины, крестового суппорта, колонны, стола и шлифовальной головки гарантирует стабильную точность и чистоту обработки;
  • Плавное высокоточное безлюфтовое позиционирование за счет применения в узлах подач шариковинтовых пар качения;
  • Все рабочие перемещения станка ОШ-400 x30 автоматизированы;
  • Возможно применение комплектующих изделий электрооборудования ведущих мировых производителей SIEMENS, BALLUFF;
  • Базовые детали станка ОШ-400 x30 из чугуна.

Технические характеристики плоскошлифовального станка ОШ-400 x30
Характеристика Значение
Размер рабочей поверхности стола, мм. 400 х 800
Класс точности В (ГОСТ 8-82)
Наибольшее расстояние от зеркала стола до оси шпинделя, мм. 650
Параметры шлиф.круга (D наружн. / d посадочн. / B), мм. 400 х 127 х 80
Наибольшее продольное перемещение стола, мм. 810
Наибольшее перемещение суппорта, мм. 445
Рабочие подачи стола, м/мин 2 - 30
Рабочие подачи суппорта, мм/ход 0,3 - 40
Величина подачи шлифовальной головки, мм. 0,002 - 0,08
Масса ОШ-400 x30 заготовки, кг. 400 (с приспособлением и магнитной плитой)
Плоскостность, полученная на образце изделия, мкм. 4
Параллельность, полученная на образце изделия, мкм. 5
Шероховатость поверхности, полученная на образце изделия, Ra 0,16
Размер образца изделия (определение точностных характеристик), мм. 400 х 150 х 120
Мощность привода главного движения, кВт 7,5
Наибольшие размеры обрабатываемых поверх-й:
Длина,мм
Ширина,мм
Высота(от зерк.стола),мм

800;
400/480(без вых. шлиф.кр.);
450;
Напряжение питания, В 380
Габаритные размеры (LxBxH), мм. 3200х2540х2140
(2800х2250х2360 в упаковке)
Масса, кг. 3600
(4300 брутто)

Комплект поставки

  • Станок в сборе;
  • Система охлаждения с насосом подачи СОЖ и магнитным сепаратором очистки;
  • Гидростанция привода стола и смазки;
  • Пульт управления;
  • Электрошкаф;
  • Опора регулируемая 3Е711В.90.0.010 – 5 шт.;
  • Оправка ОШ-450.90.0.201.1-01 – 1 шт.;
  • Прихват 3Е711ВФ1.90.0.204-02 – 4 шт.;
  • Приспособление (державка) для правки шлифовального круга 3Е70.П30-01 – 1 шт.;
  • Фланец шлифовального круга (в комплекте со шлифовальным кругом установлен на станке) - 1 шт.;
  • Фланец шлифовального круга (без шлифовального круга, в ящике ЗИП) - 1 шт.;
  • Быстроизнашиваемые запасные части, инструмент и принадлежности;
  • Руководство по эксплуатации.

Дополнительная оснастка (поставляется за отдельную плату)

  • электромагнитная плита ЭМП-4080 исп. 05;
  • приспособления для профильного шлифования, расширяющие технологические возможности.;

Комплектация за дополнительную плату

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.

Отзывы:

Отзывов пока нет, но ваш может быть первым.

Похожие товары

Код товара: 499
Ø500мм / 2000мм / х630мм / 30.00кВт / 380В / 15250кг
Код товара: 35244
Код товара: 36996
Ø355мм / 1000мм / х500мм / 5.60кВт / 380В / 4800кг

Форма оплаты, порядок поставки, доставка ОШ-400 x30 , гарантийные обязательства:

  • Продажа станков ОШ-400 x30 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!
