Виды промышленных светодиодных светильников
Промышленные светодиодные светильники различаются конструкцией корпуса, формой светораспределения, способом крепления, степенью защиты и назначением. Основные виды — линейные, купольные UFO, промышленные прожекторы, потолочные и специализированные светильники. Каждый тип предназначен для определённых условий установки и освещения рабочих зон.
Для склада с высокими стеллажами важна освещённость проходов, для производственного цеха — рабочих мест и оборудования, а для ангара — эффективное распределение света при большой высоте подвеса. На открытых площадках используют светильники, рассчитанные на воздействие осадков, ветра и температурных перепадов.
Рассмотрим основные разновидности промышленных LED-светильников, их конструктивные особенности, преимущества, ограничения и области применения. Это поможет определить подходящий тип оборудования до сравнения конкретных моделей по мощности, световому потоку и стоимости.
Основные виды промышленных светодиодных светильников
Промышленные светильники можно классифицировать по нескольким признакам. По форме корпуса выделяют линейные, купольные, прямоугольные и компактные светильники. По способу установки — подвесные, накладные, встраиваемые, настенные и устанавливаемые на кронштейнах. Отдельную группу составляют модели специального назначения: пылевлагозащищённые, взрывозащищённые, аварийные и оборудование для экстремальных температур.
Такое деление условно, поскольку один светильник может относиться сразу к нескольким категориям. Например, линейная модель может одновременно быть подвесной, пылевлагозащищённой и предназначенной для освещения производственной линии. Поэтому при сравнении важно различать конструкцию светильника и его эксплуатационные характеристики.
По выполняемой функции промышленное освещение также делят на рабочее, аварийное, эвакуационное и охранное. Эти системы отличаются задачами и требованиями к управлению, питанию и размещению оборудования.
Линейные промышленные светодиодные светильники

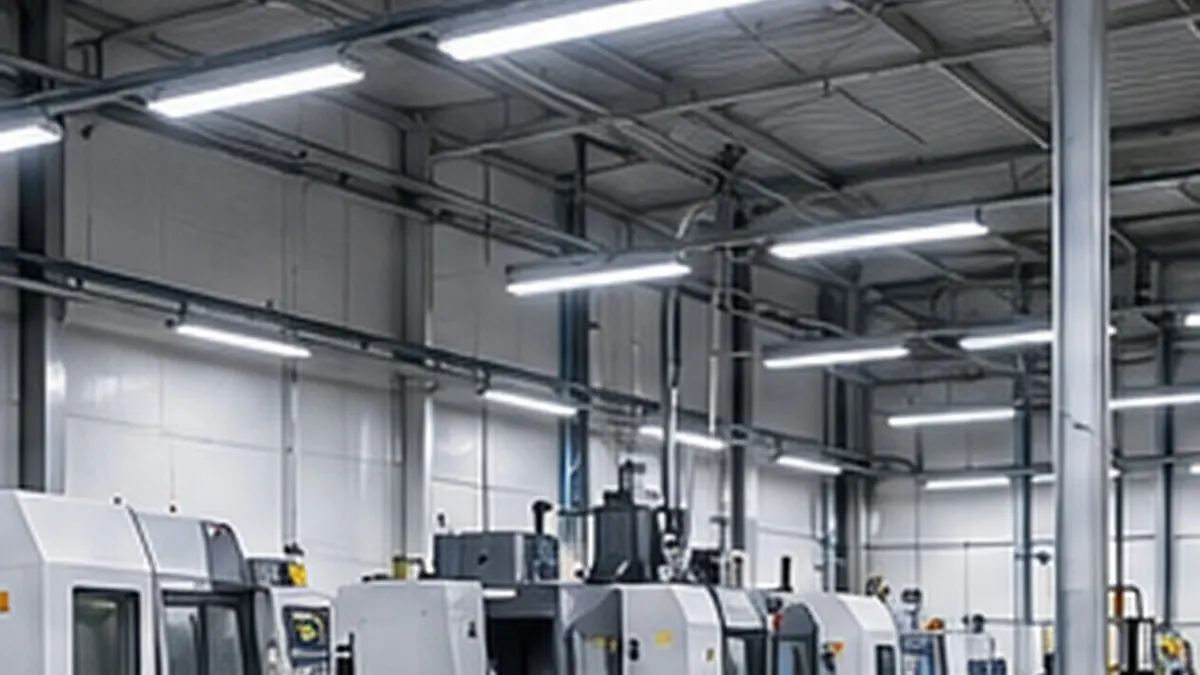

Линейные промышленные светильники имеют вытянутый корпус, внутри которого размещены светодиодные модули и элементы системы питания. Такая конструкция удобна для создания протяжённых линий освещения над рабочими местами, производственными конвейерами и проходами между складскими стеллажами.
В зависимости от модели линейные светильники могут устанавливаться непосредственно на потолок, подвешиваться на тросах или крепиться к металлическим конструкциям. Некоторые исполнения имеют сквозную проводку или возможность объединения нескольких приборов в непрерывную световую линию.
Главное преимущество линейных моделей — возможность распределять свет вдоль вытянутой рабочей зоны. При правильной расстановке они обеспечивают равномерное освещение проходов и уменьшают количество тёмных участков между светильниками.

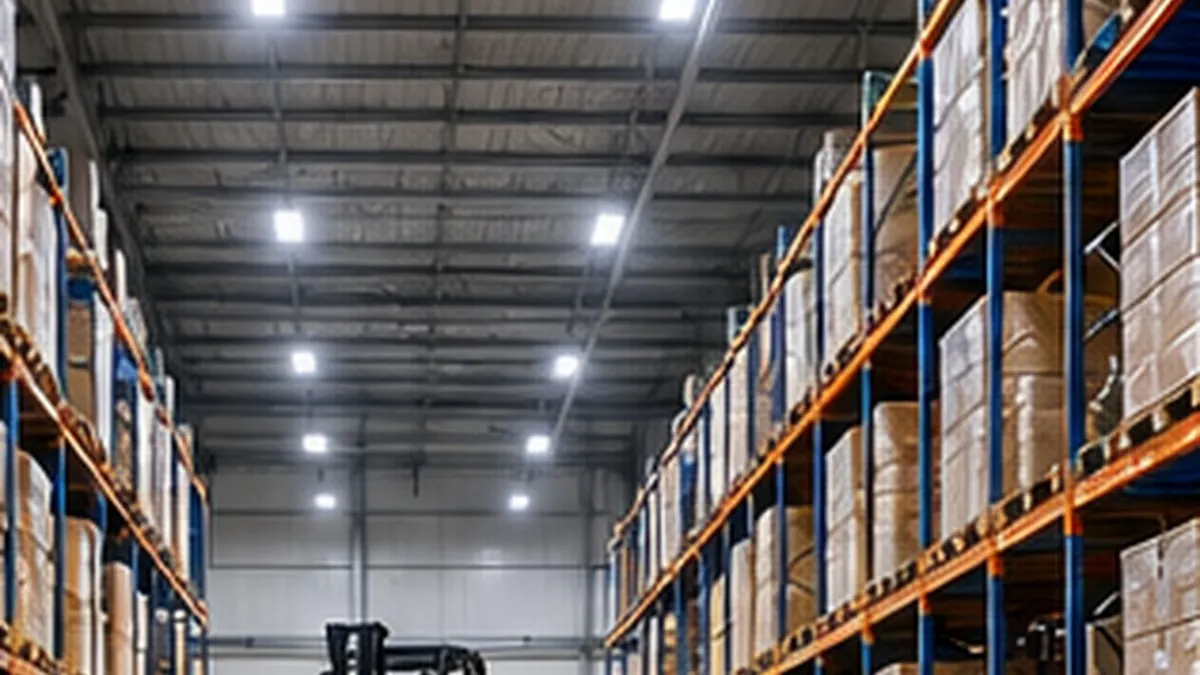

Для стеллажных складов применяют модели с направленной или асимметричной оптикой, позволяющей освещать вертикальные поверхности и нижние ярусы хранения. В цехах чаще используют линейные светильники с более широким светораспределением для общего освещения оборудования и проходов.
При выборе учитывают длину корпуса, световой поток, светораспределение, степень защиты IP и удобство монтажа. Для запылённых или влажных помещений существуют герметичные исполнения.
Подходящие модели представлены в разделе линейных промышленных светодиодных светильников.
Купольные промышленные светильники UFO и High Bay

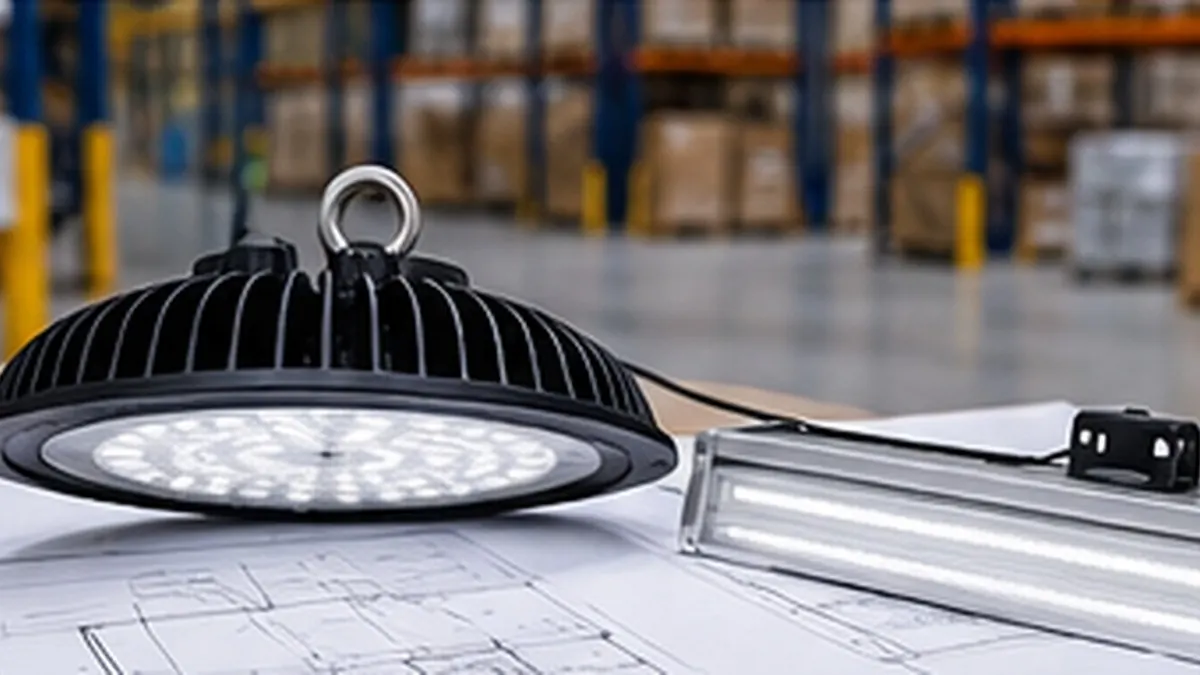

Купольные промышленные светильники UFO — это компактные светодиодные приборы, обычно имеющие круглый корпус с развитой системой охлаждения. Название UFO связано с характерной формой корпуса, напоминающей летающую тарелку. Такие светильники часто относятся к категории High Bay — оборудованию для освещения помещений с высокими потолками.

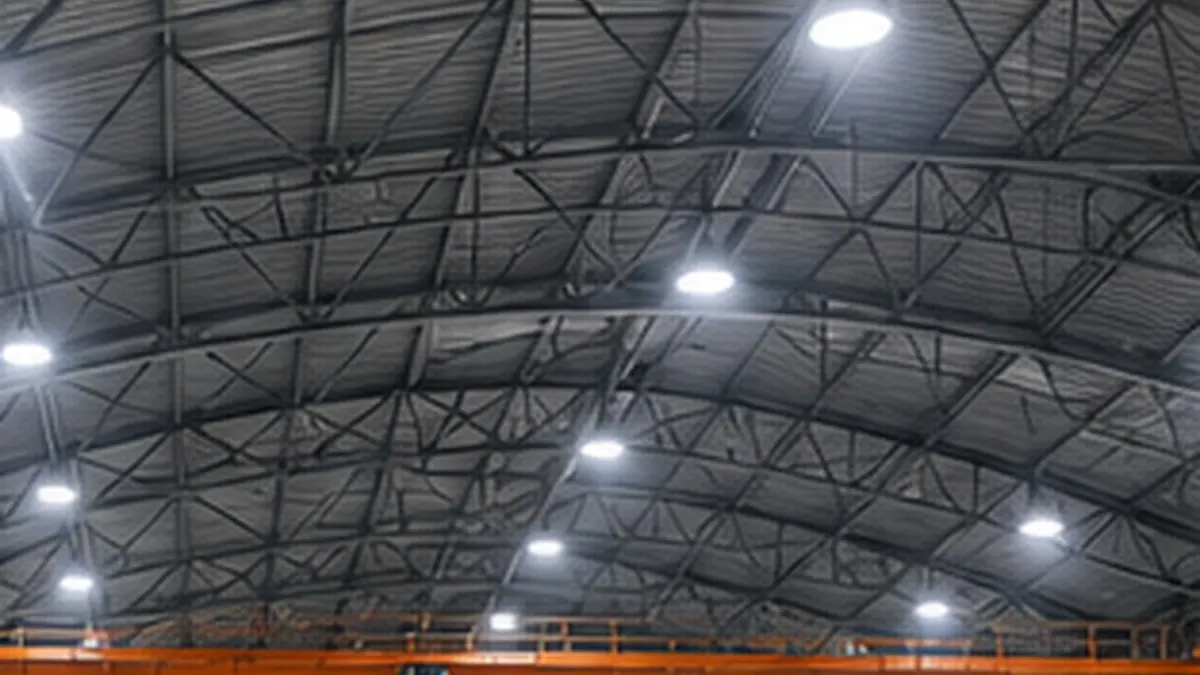

Основная область применения купольных моделей — склады, производственные цеха, ангары, логистические комплексы, спортивные и технические сооружения с большой высотой подвеса. Благодаря высокой концентрации светового потока UFO-светильники позволяют организовать освещение значительных площадей с ограниченного количества точек установки.
Конструкция обычно включает светодиодную плату, алюминиевый корпус-радиатор, защитную оптику и драйвер. Радиатор отводит тепло от светодиодных модулей, а линзы формируют необходимое распределение света.
Купольные светильники различаются углами рассеивания. Узкая оптика позволяет направлять свет на удалённую рабочую поверхность, широкая используется для охвата большей площади. При этом выбирать угол только по высоте потолка неправильно: нужно учитывать расстояние между приборами, требуемую освещённость и препятствия.
Монтаж обычно выполняется на крюк, рым-болт или специальный подвес. Для некоторых моделей предусмотрены дополнительные кронштейны и устройства управления освещением.
В каталоге купольных промышленных светильников можно сравнить модели UFO по мощности, световому потоку, оптике и защите корпуса.
Промышленные светодиодные прожекторы
Промышленный светодиодный прожектор — это светильник направленного света, предназначенный для освещения определённой площади или объекта. В отличие от большинства линейных моделей прожекторы обычно устанавливаются на поворотные кронштейны, позволяющие регулировать направление светового потока.

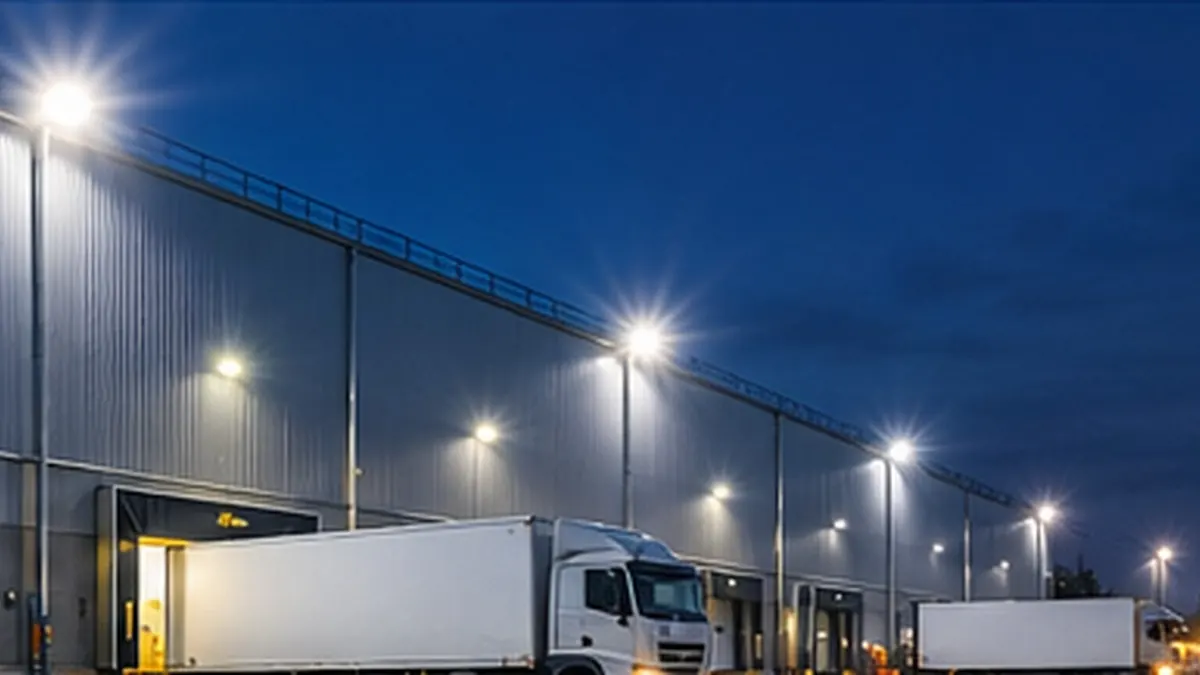

Такие приборы применяют на складских дворах, парковках, открытых производственных площадках, погрузочно-разгрузочных зонах, фасадах зданий и строительных объектах. Внутри помещений прожекторы могут использоваться для локального освещения крупногабаритного оборудования и отдельных рабочих участков.
Важная характеристика прожектора — кривая силы света. Одни модели обеспечивают относительно узкий направленный пучок, другие имеют широкое или асимметричное распределение. При неправильном выборе оптики свет может попадать за пределы рабочей зоны или ослеплять водителей и персонал.
Для наружной установки необходимо учитывать герметичность корпуса, диапазон рабочих температур, устойчивость к коррозии и механическую прочность крепления. На открытых площадках дополнительно проверяют защиту электрической части от перенапряжений.
При использовании нескольких прожекторов рекомендуется выполнять расчёт их расположения и углов наклона. Это позволяет уменьшить неравномерность освещения и избежать избыточной засветки соседних территорий.
Раздел каталога: промышленные светодиодные прожекторы.
Подвесные, накладные и потолочные светильники
По способу крепления промышленные светильники делятся на подвесные, накладные, встраиваемые и настенные. Это не отдельная классификация по форме корпуса: один и тот же линейный светильник может выпускаться в нескольких вариантах монтажа.
Подвесные светильники
Подвесные модели устанавливают на тросах, цепях, крюках или других крепёжных элементах. Такой способ монтажа позволяет разместить источник света ниже уровня потолка, приблизив его к рабочей поверхности. Подвесное крепление часто используют в высоких производственных цехах, ангарах и складских помещениях.
При проектировании важно учитывать допустимую нагрузку на крепление, длину подвеса, вибрации и требования производителя. Если в помещении работают мостовые краны или перемещаются высокие грузы, размещение подвесных светильников согласовывают с габаритами оборудования.
Накладные и потолочные светильники
Накладные светильники крепятся непосредственно к потолку, балкам или другим несущим поверхностям. Такой монтаж удобен в технических помещениях, невысоких производственных цехах, мастерских и вспомогательных зонах, где нет необходимости опускать прибор на подвесе.
Потолочные модели могут иметь линейный, прямоугольный или компактный корпус. Их выбирают с учётом высоты установки, наличия свободного пространства и возможностей прокладки электрических кабелей.
Настенные и поворотные модели
Настенные светильники используют для освещения проходов, лестничных участков, технических помещений и локальных рабочих зон. Поворотные кронштейны позволяют изменять направление света, что удобно для подсветки отдельных объектов. Такие решения часто дополняют общее освещение, а не заменяют его полностью.
Пылевлагозащищённые промышленные светильники
Пылевлагозащищённые светильники отличаются герметичным корпусом, защитными уплотнениями и кабельными вводами, препятствующими попаданию внутрь пыли и воды. Такие модели используют во влажных производственных помещениях, автомойках, пищевых цехах, пыльных мастерских и на открытых площадках.
Степень защиты обозначается кодом IP с двумя цифрами. Первая характеризует защиту от твёрдых предметов и пыли, вторая — от воды. Например, IP65 означает пыленепроницаемость и защиту от водяных струй, IP66 — защиту от сильных струй, а IP67 — защиту при кратковременном погружении в установленных условиях испытаний.
Важно учитывать, что IP67 не означает автоматическую пригодность для мойки оборудования струёй высокого давления. Для таких условий необходимо проверять назначение конкретного изделия, допустимую интенсивность воздействия воды и требования к санитарной обработке.
Для пищевых производств и помещений с агрессивными моющими средствами дополнительно оценивают материал рассеивателя, химическую стойкость корпуса и возможность регулярной очистки.
Подробнее о расшифровке маркировки — в статье «Степень защиты IP у светильников».
Специализированные виды промышленных светильников
Помимо стандартных моделей общего освещения существуют специализированные светодиодные светильники, предназначенные для особых условий эксплуатации. Они могут отличаться не только корпусом, но и электрической схемой, системой управления и требованиями безопасности.
Взрывозащищённые светильники
Взрывозащищённое освещение применяется там, где возможно образование взрывоопасной атмосферы из газов, паров или горючей пыли. К таким объектам могут относиться отдельные участки химических предприятий, лакокрасочные производства, нефтегазовые объекты и некоторые пылеопасные технологические зоны.
Для таких помещений недостаточно обычной степени защиты IP65 или IP67. Светильник должен иметь соответствующий вид взрывозащиты и подтверждённую пригодность для конкретной классифицированной зоны. Выбор оборудования выполняют по проектным требованиям промышленной безопасности.
Аварийные и эвакуационные светильники
Аварийные светильники обеспечивают освещение при нарушении питания основной системы. В зависимости от назначения они могут использовать встроенный аккумулятор, отдельный аварийный источник питания или централизованную систему резервного электроснабжения.
Эвакуационное освещение предназначено для безопасного выхода людей из здания. Такие приборы подбирают по требованиям к путям эвакуации, времени автономной работы и управлению. Обычный промышленный светильник без предусмотренной функции аварийной работы не заменяет специальное аварийное оборудование.
Светильники для низких и высоких температур
В холодильных камерах, морозильных складах, литейных и других производствах с экстремальными температурами используют модели, рассчитанные на соответствующие условия. При выборе проверяют температурный диапазон всего изделия, включая светодиодные модули и драйвер.
При высокой температуре особенно важно эффективное охлаждение светодиодов. Перегрев способен сократить срок службы оборудования и привести к преждевременному снижению светового потока.
Сравнение основных видов промышленных светильников
| Вид светильника | Особенности конструкции | Основное применение |
|---|---|---|
| Линейный | Вытянутый корпус, различные варианты оптики и крепления | Складские проходы, конвейеры, цеха, мастерские |
| Купольный UFO | Компактный круглый корпус с радиатором и направленной оптикой | Высокие склады, ангары, производственные помещения |
| Промышленный прожектор | Направленный свет, монтаж на кронштейне | Открытые площадки, ворота, погрузочные зоны |
| Подвесной | Крепление на крюк, цепь, трос или подвес | Высокие помещения, цеха и ангары |
| Накладной | Крепление непосредственно на монтажную поверхность | Технические помещения, мастерские, невысокие цеха |
| Пылевлагозащищённый | Герметичный корпус с требуемой степенью IP | Влажные, пыльные помещения и наружные зоны |
| Взрывозащищённый | Специальное исполнение для классифицированных взрывоопасных зон | Определённые химические, нефтегазовые и пылеопасные объекты |
| Аварийный | Предусмотренный режим работы при потере основного питания | Аварийное освещение и пути эвакуации |
Какой тип промышленного светильника выбрать по задаче
Выбор типа светильника начинается с определения назначения освещаемого пространства. На складе с высокими стеллажами может потребоваться направленное освещение проходов, в открытом ангаре — подвесные светильники с высоким световым потоком, а на производственной линии — линейные модели, расположенные вдоль рабочих мест.
Для предварительного сравнения важно знать высоту потолка, площадь помещения, наличие оборудования и препятствий, условия эксплуатации и требуемую освещённость. После выбора конструктивного типа проверяют световой поток, оптику, цветовую температуру, степень защиты IP и варианты монтажа.
Если помещение включает несколько функциональных зон, необязательно применять один тип светильников на всей площади. Например, в цехе общую освещённость могут обеспечивать подвесные модели, а над станками устанавливаются дополнительные местные источники света.
Подробный алгоритм подбора приведён в статье «Как выбрать промышленный светодиодный светильник».
Таблица выбора светильников по объекту
| Объект | Что учитывать | Рекомендуемые типы |
|---|---|---|
| Стеллажный склад | Узкие проходы, высота хранения, освещение вертикальных поверхностей | Линейные с подходящей оптикой |
| Открытый склад | Большая площадь, высота потолка | UFO, подвесные светильники |
| Производственный цех | Станки, рабочие зоны, пыль, пульсации | Линейные, подвесные, местное освещение |
| Ангар | Большая высота, широкий пролёт, обслуживание | UFO и другие модели High Bay |
| Автосервис | Подъёмники, ремонтные посты, цветопередача | Линейные, потолочные, местные |

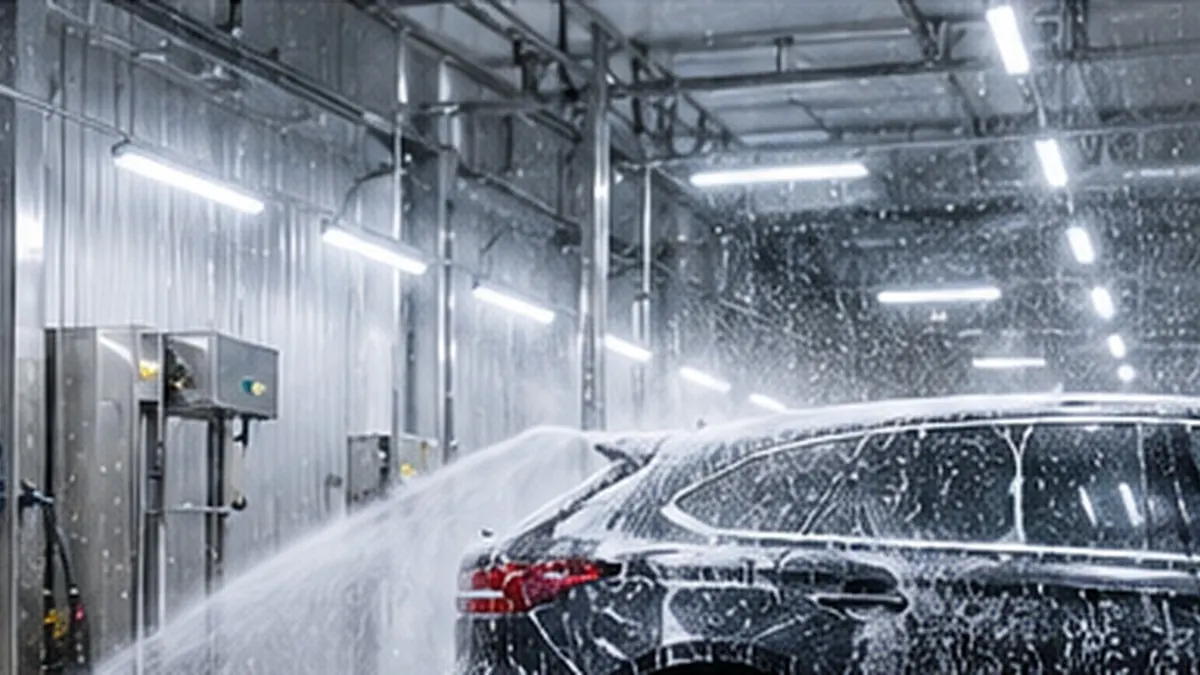

| Автомойка | Влажность, брызги, моющие средства | Герметичные влагозащищённые |
| Пищевое производство | Санитарная обработка, влажность, защита продукции | Гигиенические герметичные исполнения |
| Уличная площадка | Осадки, мороз, большие расстояния | Прожекторы, защищённые уличные модели |
Типичные ошибки при выборе вида светильника
- Выбирать светильник по внешнему виду корпуса без оценки его светораспределения.
- Считать, что все купольные UFO-светильники подходят для любой высоты потолка.
- Использовать прожекторы с узкой оптикой вместо равномерного общего освещения рабочих мест.
- Не учитывать расположение стеллажей и оборудования при установке линейных моделей.
- Принимать высокую степень IP за подтверждение взрывозащищённости.
- Путать подвесной способ крепления с отдельным типом светораспределения.
- Не проверять соответствие температурного диапазона условиям эксплуатации.
- Не предусматривать доступ к светильникам для обслуживания и замены.
Где посмотреть промышленные светодиодные светильники разных типов
После определения подходящего вида оборудования можно перейти к сравнению конкретных моделей. В каталоге промышленных светодиодных светильников RuStan представлены варианты для производственных, складских и других объектов.
Для вытянутых рабочих зон можно рассмотреть линейные промышленные светильники, для помещений с высокими потолками — купольные светильники UFO, а для направленного наружного освещения — промышленные прожекторы.
Перед покупкой рекомендуется сравнить паспортные характеристики моделей и при необходимости выполнить светотехнический расчёт. Он позволяет определить необходимое количество приборов и схему их расположения.
Полезные материалы по теме
- Промышленные светодиодные светильники — каталог
- Как выбрать промышленный светодиодный светильник
- UFO-светильники для склада и производственного цеха
- Расчёт освещения производственного помещения
- Степень защиты IP у светильников
Частые вопросы о видах промышленных светильников
Какие существуют основные виды промышленных светодиодных светильников?
По конструкции распространены линейные, купольные UFO, прожекторные и другие корпусные исполнения. По способу установки различают подвесные, накладные, встраиваемые и настенные модели. По назначению отдельно выделяют оборудование для общего, местного, аварийного и специального освещения.
Чем линейный светильник отличается от купольного UFO?
Линейный светильник имеет вытянутый корпус и часто применяется над проходами, конвейерами и рабочими линиями. UFO обычно имеет компактный круглый корпус и предназначен преимущественно для освещения помещений с высокими потолками. Окончательный выбор зависит от оптики и расположения рабочих зон.
Чем промышленный прожектор отличается от обычного светильника?
Прожектор предназначен преимущественно для направленного освещения. Его можно ориентировать на конкретную площадку, фасад или рабочую зону. Светильники общего освещения обычно размещают таким образом, чтобы получить равномерное распределение света по помещению.
Можно ли использовать UFO-светильник в помещении с низким потолком?
Это зависит от мощности, оптики и условий установки. Некоторые модели могут использоваться на относительно небольшой высоте, однако при неправильном размещении возможны избыточная яркость и неравномерность освещения. Для низких помещений часто удобнее линейные или накладные светильники.
Является ли IP65 отдельным видом промышленного светильника?
Нет. IP65 — характеристика защиты корпуса от пыли и водяных струй. Такой степенью защиты могут обладать линейные, купольные, прожекторные и другие светильники. Она не определяет форму корпуса или способ монтажа.
Чем взрывозащищённый светильник отличается от влагозащищённого?
Влагозащищённый светильник рассчитан на определённые воздействия воды и пыли. Взрывозащищённое оборудование имеет специальное исполнение для применения в классифицированных взрывоопасных зонах. Наличие IP65 или IP67 само по себе не подтверждает взрывозащиту.
Какой тип светильника лучше для большого производственного цеха?
Для высоких открытых цехов часто используют подвесные купольные светильники UFO, а для помещений с рядами станков или производственными линиями — линейные модели. В отдельных рабочих зонах может потребоваться дополнительное местное освещение.
