UFO-светильники для промышленного освещения
UFO-светильник — это промышленный купольный светодиодный светильник с компактным круглым корпусом, предназначенный преимущественно для общего освещения помещений с высокими потолками. Такие модели относятся к оборудованию High Bay и применяются на складах, в производственных цехах, ангарах, логистических комплексах и спортивных сооружениях. Их основные особенности — высокая световая отдача, возможность подвесного монтажа и выбор оптики для разных высот установки.
UFO-светильники выпускаются с различной мощностью, световым потоком, углом рассеивания и степенью защиты корпуса. Например, модели мощностью 100, 150 и 200 Вт могут использоваться в разных схемах освещения, но количество приборов и высота установки должны определяться расчётом. Правильно выбранная оптика позволяет направить свет на рабочую поверхность и уменьшить потери за пределами освещаемой зоны.
Разберём устройство купольных светильников UFO, особенности применения, выбор мощности и угла рассеивания, размещение под потолком и типичные ошибки монтажа.

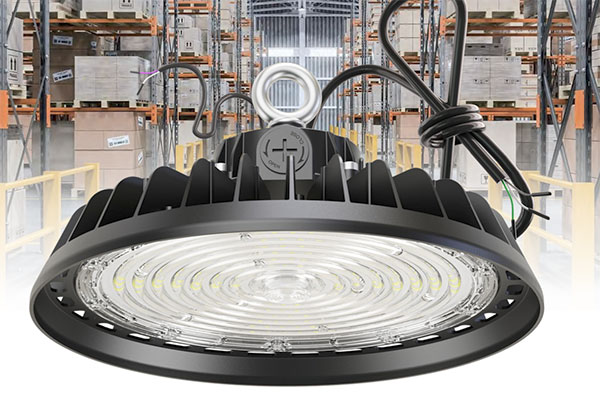

Что такое UFO-светильник и почему он называется High Bay
Название UFO происходит от английского Unidentified Flying Object — «неопознанный летающий объект». Так светильники стали называть из-за характерной плоской круглой формы, напоминающей летающую тарелку. В промышленном освещении термин UFO используется для обозначения определённого конструктивного исполнения светодиодных светильников.
High Bay — более широкое понятие. Так называют оборудование для освещения помещений с большой высотой установки. High Bay может быть не только круглым UFO, но и линейным либо прямоугольным. Поэтому UFO обозначает прежде всего форму корпуса, а High Bay — назначение светильника для высоких пролётов.
Большинство современных UFO-светильников представляет собой цельный прибор со встроенным или отдельным драйвером, алюминиевым корпусом-радиатором, светодиодной платой и защитной оптикой. Конструкция рассчитана на длительную эксплуатацию при условии соблюдения температурного режима и требований к монтажу.

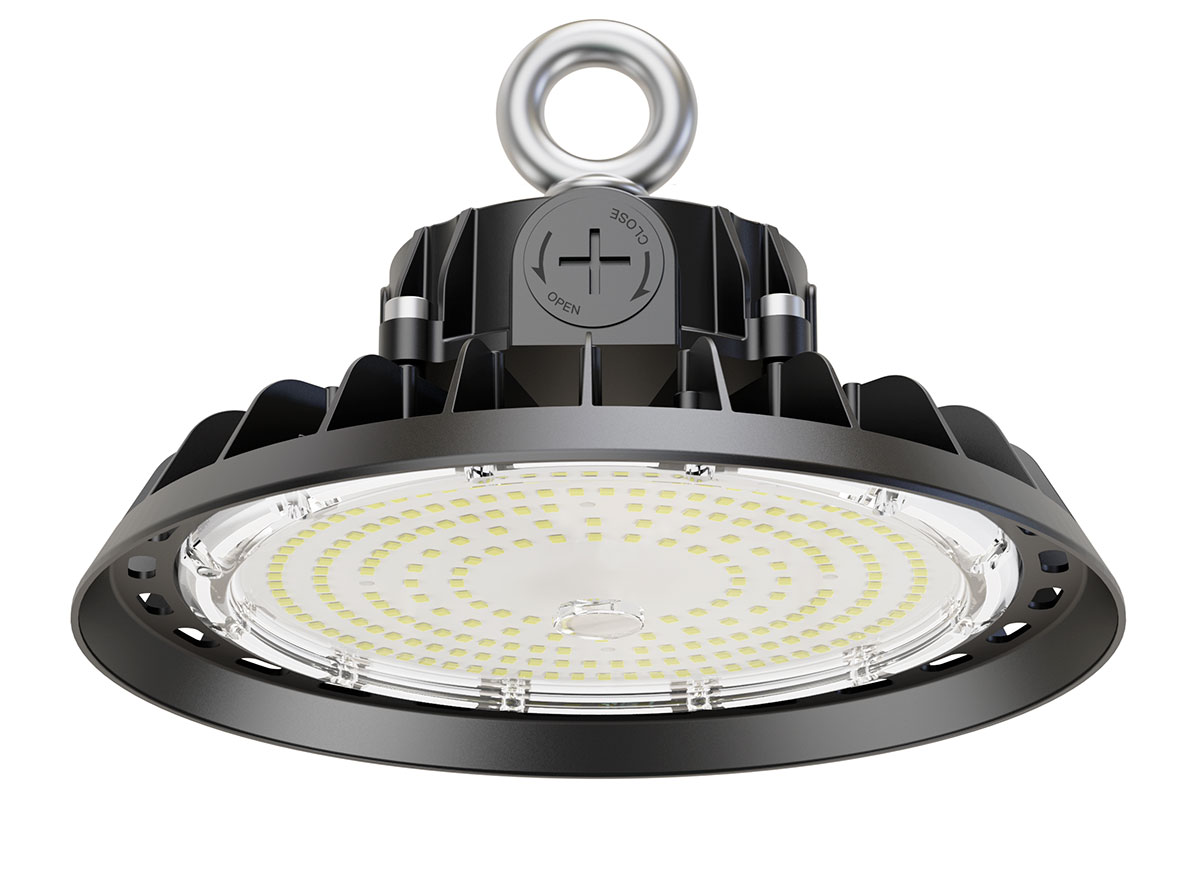

Конструкция и устройство промышленного UFO-светильника
Конструкция купольного светодиодного светильника относительно компактна, но каждый её элемент влияет на надёжность и светотехнические характеристики изделия.
Светодиодный модуль
Основной источник света — плата со светодиодами, расположенными по круглой или секторной схеме. От количества, типа и режима работы светодиодов зависят световой поток, эффективность и тепловыделение. При сравнении моделей важно использовать показатели готового светильника, а не только отдельных светодиодных чипов.
Алюминиевый корпус и радиатор
Корпус UFO обычно выполняется из алюминия и одновременно служит радиатором охлаждения. При работе светодиоды выделяют тепло, которое необходимо отводить для сохранения светового потока и ресурса оборудования. Перегрев может ускорить деградацию светодиодов и сократить срок службы драйвера.
При установке нельзя закрывать радиатор теплоизоляционными материалами или размещать прибор в условиях, нарушающих предусмотренный производителем теплообмен.
Оптика и защитный рассеиватель
Линзы или защитный рассеиватель формируют кривую силы света. Для UFO-светильников встречаются исполнения с углами 60°, 90°, 120° и другими характеристиками. Более узкая оптика концентрирует свет в ограниченной зоне, а широкая распределяет его на большей площади.
Угол рассеивания сам по себе не показывает качество освещения. Для правильного выбора необходимо учитывать фотометрические характеристики и расположение приборов.
Драйвер светодиодного светильника
Драйвер преобразует напряжение электрической сети в режим питания, необходимый светодиодам. От качества драйвера зависят стабильность светового потока, коэффициент пульсации, устойчивость к перепадам напряжения и срок службы прибора.
У разных моделей драйвер может размещаться внутри корпуса или в отдельном блоке. Для некоторых светильников предусмотрено управление яркостью через интерфейсы 0–10 В, DALI или другие системы, если это поддерживается конкретной модификацией.
Где применяют купольные светодиодные светильники UFO
Основная область применения UFO — помещения с высокой установкой осветительных приборов и необходимостью обеспечить большой световой поток. Такие светильники подходят для общего освещения открытых складов, производственных залов, ангаров, крытых спортивных площадок и логистических центров.

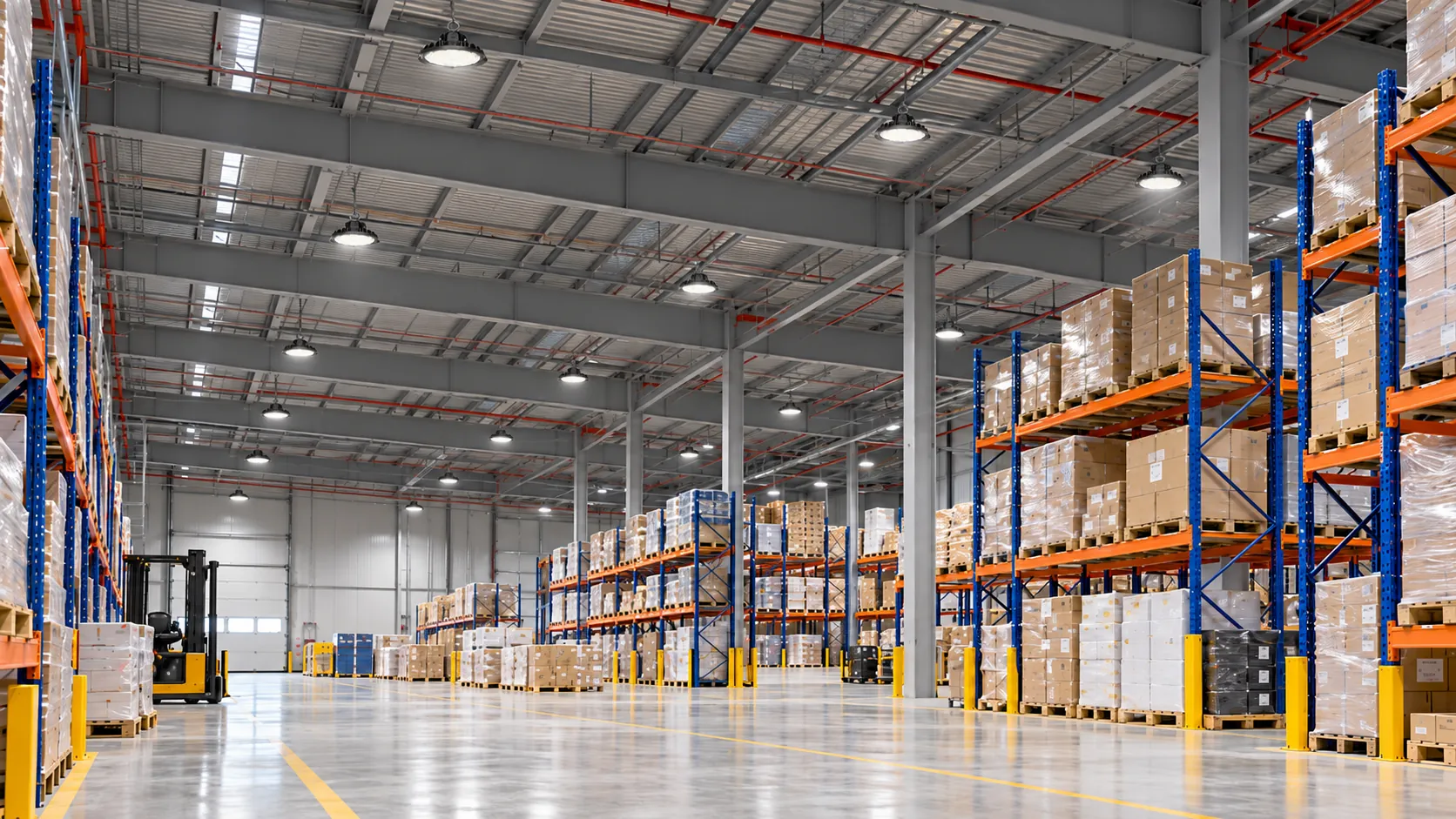

Складские комплексы
На складах UFO-светильники используют преимущественно в открытых зонах хранения, комплектации и погрузки. При высоких потолках купольные модели позволяют получать достаточную освещённость пола без установки большого количества отдельных приборов.
Однако в узких проходах между высокими стеллажами круглые светильники с широким светораспределением не всегда эффективны. Часть света может попадать на верхние ярусы, оставляя нижние полки недостаточно освещёнными. В таких условиях стоит сравнивать UFO с линейными моделями, имеющими коридорную оптику.
Производственные цеха
В механических, сборочных и других производственных цехах UFO применяют для общего освещения. Светильники размещают между строительными конструкциями и технологическим оборудованием, учитывая высоту подвеса и расположение рабочих мест.
Над станками для точных операций может потребоваться дополнительное местное освещение. UFO обеспечивает общий свет, но не всегда устраняет тени непосредственно в зоне резания, измерения или сборки.

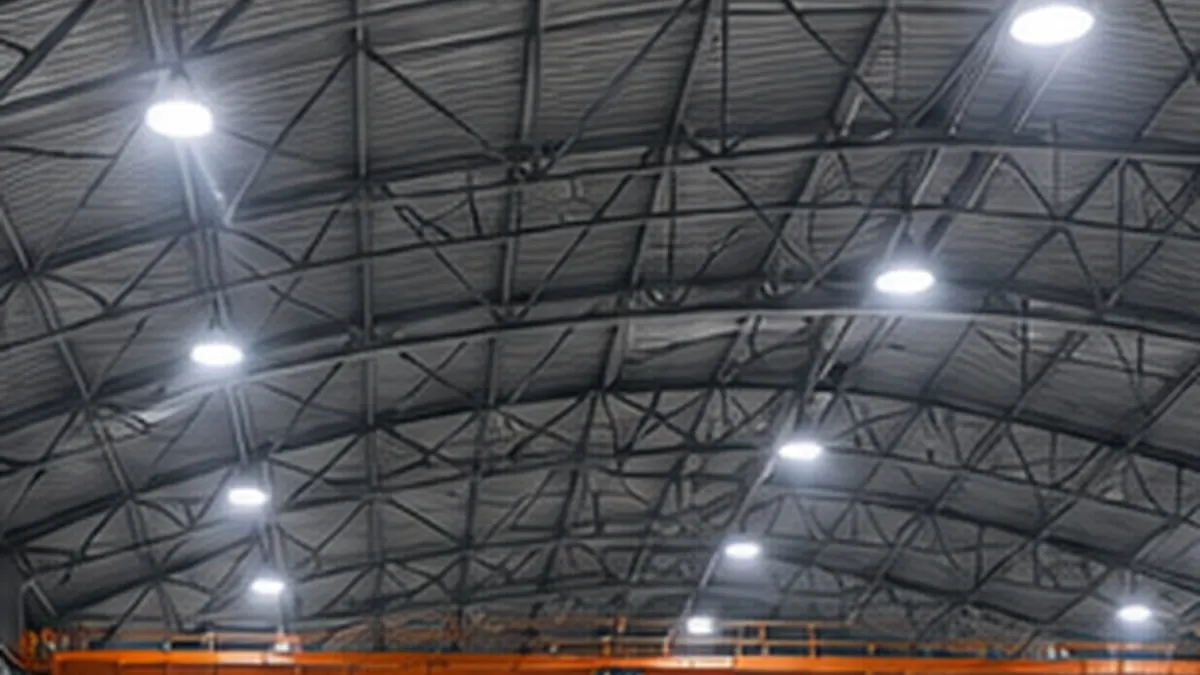

Ангары и технические помещения
В ангарах с высотой потолков 10–15 м и более UFO-светильники позволяют освещать значительные площади с верхних точек установки. При выборе учитывают наличие кран-балок, подвесного оборудования, крупногабаритной техники и других препятствий для света.
Особенно важно заранее предусмотреть возможность обслуживания. Замена прибора на большой высоте требует подъёмной техники, поэтому качество оборудования и доступность креплений имеют существенное значение.
Спортивные и общественные сооружения
Купольные High Bay-светильники также применяют в крытых спортивных залах и других помещениях с высокими пролётами. При этом необходимо отдельно учитывать требования к ограничению ослепления, равномерности освещения и механической защите приборов.
Как выбрать UFO-светильник по мощности и световому потоку
Мощность UFO-светильника измеряется в ваттах, а световой поток — в люменах. Эти величины связаны, но не являются взаимозаменяемыми. Светильник с высокой световой отдачей может обеспечивать больше света при одинаковом энергопотреблении.
Для примера рассмотрим несколько купольных моделей, представленных в каталоге RuStan. Их характеристики позволяют сравнить мощность, световой поток и эффективность.
| Модель | Мощность | Световой поток | Световая отдача |
|---|---|---|---|
| LED HBL-U100W | 100 Вт | 15 000 лм | 150 лм/Вт |
| LED HBL-U150W | 150 Вт | 22 500 лм | 150 лм/Вт |
| LED HBL-U200W | 200 Вт | 30 000 лм | 150 лм/Вт |
| LED HBL-U240W | 240 Вт | 36 000 лм | 150 лм/Вт |
По паспортным данным приведённые модели имеют одинаковую световую отдачу — 150 лм/Вт. Следовательно, более мощная модель из этой группы создаёт больший суммарный световой поток, но потребляет пропорционально больше электроэнергии.
Это не означает, что один светильник 200 Вт всегда может заменить два прибора по 100 Вт. Итоговая равномерность освещения зависит от количества точек установки, оптики, высоты подвеса и геометрии помещения.
Для сравнения разных моделей рекомендуется дополнительно проверять кривую силы света, индекс цветопередачи, коэффициент пульсации и допустимую температуру эксплуатации.
Как выбрать UFO по высоте потолка
Высота установки — один из ключевых параметров при проектировании освещения UFO. При увеличении расстояния от прибора до рабочей поверхности свет распределяется по большей площади, а освещённость непосредственно под светильником, при прочих равных условиях, уменьшается.
Для помещений с потолками около 4–6 метров можно рассматривать менее мощные модели с подходящим светораспределением. При высотах 8–12 метров и выше часто используют светильники с большим световым потоком и оптикой, рассчитанной на соответствующую высоту.
Однако назначать мощность только по высоте потолка нельзя. На результат влияют размеры помещения, расстояние между приборами, отражающие свойства поверхностей, требуемая освещённость и наличие оборудования.
Выбор угла рассеивания 60°, 90° или 120°
Для UFO-светильников могут использоваться различные углы светораспределения. Их назначение зависит от высоты установки и геометрии освещаемой зоны.
| Угол | Характер светораспределения | Когда рассматривать |
|---|---|---|
| 60° | Более узкий направленный поток | Высокий подвес или ограниченная рабочая зона при наличии расчёта |
| 90° | Среднее распределение | Многие варианты общего освещения высоких помещений |
| 120° | Широкое распределение | Большие открытые зоны, где требуется широкий охват и контролируется ослепление |
Эта таблица описывает характер оптики, а не фиксированную допустимую высоту монтажа. Например, широкий светильник 120° можно установить достаточно высоко, если его поток и схема размещения обеспечивают требуемую освещённость.
Расстояние между UFO-светильниками
Шаг установки определяется светотехническим расчётом. Если расстояние между приборами слишком большое, на полу могут появиться тёмные участки. При чрезмерно частом размещении возрастают затраты на оборудование и электроэнергию.
Для предварительного проектирования необходимо знать размеры помещения, высоту рабочей поверхности, выбранную модель и её фотометрические данные. Наиболее надёжный способ определения количества светильников — моделирование освещения с учётом отражений и коэффициента запаса.
Подробный порядок расчёта описан в материале «Расчёт освещения производственного помещения».

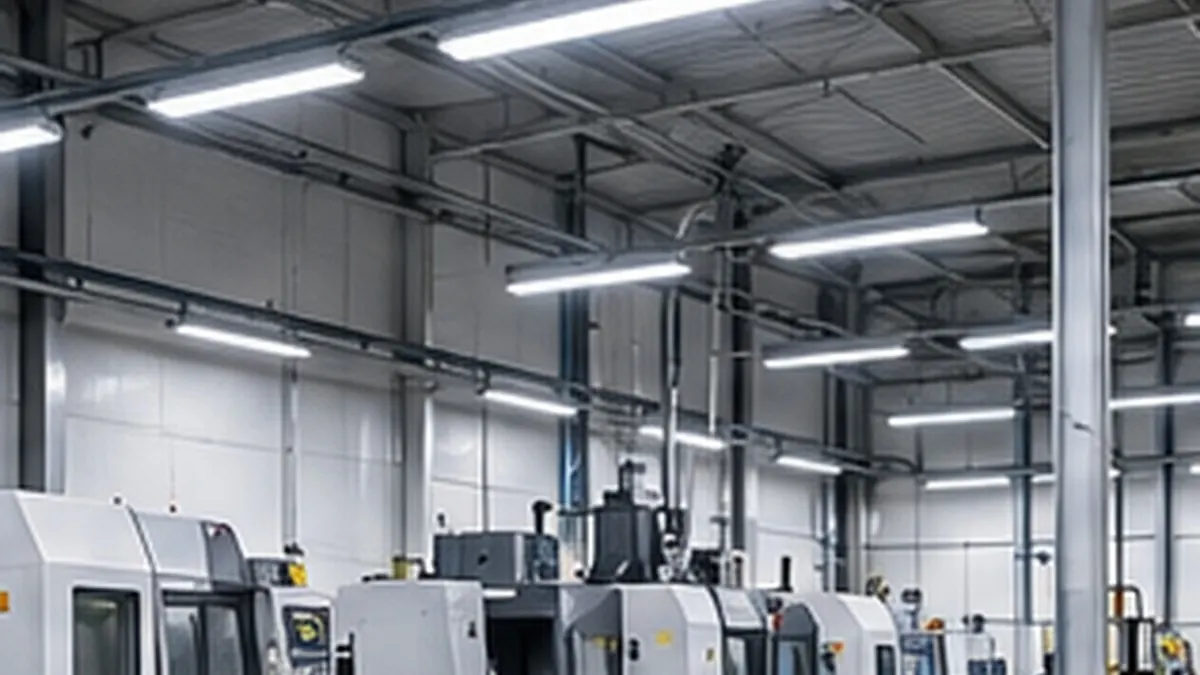

Чем UFO отличается от линейного промышленного светильника
Купольные и линейные светильники могут использоваться для одинаковых производственных объектов, однако отличаются формой корпуса, вариантами светораспределения и характерными схемами размещения.
UFO имеет компактный круглый корпус и часто используется для создания общего освещения больших открытых площадей с высокой точки подвеса. Линейный светильник обладает вытянутой конструкцией, удобной для размещения вдоль проходов, конвейеров и рядов оборудования.
При этом форма корпуса не определяет автоматически угол или равномерность освещения. Некоторые линейные модели предназначены для высоких потолков, а купольные приборы могут использоваться и на сравнительно небольшой высоте при правильном подборе оптики.
| Характеристика | UFO | Линейный светильник |
|---|---|---|
| Форма корпуса | Круглая, компактная | Вытянутая |
| Типичное применение | Открытые склады, ангары, высокие цеха | Проходы, конвейеры, линии оборудования |
| Варианты крепления | Крюк, подвес, кронштейн | Подвес, накладное крепление |
| Оптика | От узкой до широкой | Симметричная, коридорная, асимметричная |
| Расположение | Сетка точек над рабочей площадью | Ряды вдоль рабочих зон |
Если помещение имеет высокие стеллажи, узкие проходы и сложную геометрию, сравнивать UFO и линейные светильники следует по результатам расчёта, а не только по мощности и цене.
Степень защиты IP и температурный режим UFO-светильников
Для промышленного освещения важна защита прибора от пыли, влаги и внешних воздействий. Многие современные UFO-светильники выпускаются в корпусах IP65, пригодных для запылённых помещений и определённого воздействия воды.
IP65 означает пыленепроницаемость корпуса и защиту от водяных струй в условиях стандартизированных испытаний. При этом степень IP не характеризует устойчивость к химическим веществам, ударопрочность или допустимую температуру окружающей среды.
Для цехов с масляным туманом, влажных складов и помещений с периодической мойкой требуется дополнительно учитывать стойкость материалов корпуса и уплотнений к конкретным загрязнениям.
Отдельный параметр — допустимая рабочая температура. При высокой температуре окружающей среды эффективность отвода тепла снижается. Поэтому светильник, рассчитанный на стандартные условия, не всегда подходит для горячего производственного участка.
Расшифровка степеней защиты приведена в статье «Степень защиты IP у светильников».
Монтаж UFO-светильников в складском помещении и цехе
Большинство купольных промышленных светильников устанавливают подвесным способом. В конструкции может быть предусмотрено крепление через рым-болт, крюк или специальный кронштейн. Конкретный вариант монтажа определяется паспортом изделия.
Перед установкой необходимо проверить несущую способность монтажной конструкции, допустимую нагрузку на крепёж и отсутствие препятствий в зоне светораспределения. При использовании подвесов учитывают вибрации, возможные перемещения оборудования и расположение крановых путей.
Электрическое подключение выполняют по схеме производителя с соблюдением требований электробезопасности. Для металлических корпусов предусматривают защитное заземление, если оно требуется классом защиты изделия.
Не рекомендуется менять конструкцию корпуса, закрывать радиатор утеплителем или устанавливать светильник с нарушением требований по теплоотводу. Такие действия могут привести к перегреву и сокращению срока службы оборудования.
Как рассчитать энергопотребление UFO-светильников
При сравнении вариантов промышленного освещения важно учитывать не только стоимость приобретения, но и расход электроэнергии. Он зависит от суммарной установленной мощности и времени работы оборудования.
Например, для помещения установлены 20 UFO-светильников мощностью 150 Вт каждый. Общая мощность системы составляет 3000 Вт, или 3 кВт.
Если освещение работает по 12 часов ежедневно в течение 30 дней, энергопотребление составит:
3 кВт × 12 часов × 30 дней = 1080 кВт·ч в месяц.
При условном тарифе 8 рублей за кВт·ч затраты составят 8640 рублей в месяц. Это пример расчёта, а не действующий тариф для конкретного предприятия.
Если система поддерживает регулировку яркости, датчики движения или управление по расписанию, фактическое потребление может быть ниже. Однако экономический эффект следует рассчитывать с учётом реального режима эксплуатации.
Что проверить перед покупкой UFO-светильника
Перед приобретением купольного светодиодного светильника необходимо проверить его характеристики по техническому паспорту. Особое внимание следует уделять световому потоку готового прибора, типу оптики, параметрам драйвера и условиям монтажа.
- Световой поток и мощность светильника.
- Световая отдача в люменах на ватт.
- Угол рассеивания и фотометрические данные.
- Степень защиты корпуса IP.
- Цветовая температура и индекс цветопередачи.
- Коэффициент пульсации и характеристики драйвера.
- Диапазон рабочих температур.
- Тип крепления, масса и требования к монтажу.
- Гарантия и заявленный срок службы.
- Наличие средств управления и регулировки яркости при необходимости.
Для крупных объектов желательно запросить фотометрический файл IES или LDT, если он предоставляется производителем. Эти данные позволяют выполнить светотехнический расчёт с учётом конкретной модели светильника.
Типичные ошибки при выборе и установке UFO
- Выбор модели исключительно по потребляемой мощности.
- Установка светильника с широким углом рассеивания на большой высоте без проверки освещённости.
- Неправильное расстояние между точками подвеса.
- Использование UFO с неподходящей оптикой в узких складских проходах.
- Игнорирование стробоскопического эффекта в цехах с вращающимся оборудованием.
- Установка светильников в условиях температуры выше допустимой.
- Неправильное крепление к строительным конструкциям.
- Закрытие охлаждающего радиатора теплоизоляцией или другими материалами.
- Использование моделей с недостаточной защитой корпуса от пыли и влаги.
- Отсутствие светотехнического расчёта перед закупкой большой партии.
Где выбрать и купить купольные UFO-светильники
В каталоге RuStan представлены купольные промышленные светодиодные светильники UFO для освещения производственных помещений, складов и ангаров.
Среди представленных моделей можно рассмотреть LED HBL-U100W мощностью 100 Вт и LED HBL-U150W мощностью 150 Вт. Они отличаются световым потоком и оптикой, поэтому выбор зависит от высоты установки и требуемой освещённости.
Для подбора системы освещения желательно заранее подготовить план помещения с указанием размеров, высоты потолков и расположения оборудования. Это поможет определить количество приборов и наиболее подходящую схему размещения.
Полезные материалы по теме
- Купольные промышленные светодиодные светильники UFO
- Каталог промышленных светодиодных светильников
- Как выбрать промышленный светодиодный светильник
- Виды промышленных светодиодных светильников
- Расчёт освещения производственного помещения
- Степень защиты IP у светильников
Частые вопросы об UFO-светильниках
Что означает UFO в названии светильника?
UFO — обозначение промышленного светодиодного светильника с компактным круглым корпусом, напоминающим летающую тарелку. Такие модели часто используются для освещения помещений с высокими потолками и относятся к категории High Bay.
На какой высоте устанавливают UFO-светильники?
UFO применяют на различных высотах, часто от нескольких метров до 10–15 м и более. Допустимая высота зависит от светового потока, оптики, требований к освещённости и рекомендаций производителя. Универсальной высоты для всех моделей нет.
Что лучше выбрать: UFO 100 Вт или 150 Вт?
При одинаковой световой отдаче модель 150 Вт обеспечивает больший световой поток, но потребляет больше электроэнергии. Например, LED HBL-U100W имеет поток 15 000 лм, а LED HBL-U150W — 22 500 лм. Для правильного выбора нужно учитывать площадь, высоту и схему установки.
Какой угол рассеивания UFO лучше: 90° или 120°?
Угол 90° обеспечивает более концентрированное распределение света, а 120° — более широкий охват. Для высоких помещений может быть полезна более узкая оптика, однако окончательное решение зависит от размеров объекта и требуемой равномерности освещения.
Сколько UFO-светильников нужно на склад 500 м²?
Точное количество нельзя определить только по площади. Необходимо знать высоту подвеса, расположение стеллажей, требуемую освещённость, световой поток и кривую силы света выбранной модели. Для корректного определения количества и расстановки светильников выполняют светотехнический расчёт.
Можно ли использовать UFO в цехе с пылью?
Да, если степень защиты и остальные характеристики конкретного светильника соответствуют условиям эксплуатации. Например, IP65 обеспечивает пыленепроницаемость корпуса. Для взрывоопасной горючей пыли требуется специально сертифицированное взрывозащищённое оборудование.
Нужно ли дополнительное освещение при использовании UFO?
Это зависит от выполняемых работ. UFO может обеспечить общее освещение производственного цеха, но у станков, измерительных постов и сборочных рабочих мест может понадобиться дополнительный местный свет для устранения теней.
