Расчёт промышленного освещения онлайн

Освещение склада или открытой площадки нельзя подобрать только по мощности светильника в ваттах. Два LED-светильника одинаковой мощности могут давать разный световой поток и по-разному распределять свет: купольный (High Bay, UFO) с оптикой 120° светит кругом, линейный с оптикой 40×100° — вытянутым пятном вдоль корпуса. Поэтому калькулятор считает по световому потоку, площади, высоте подвеса и норме освещённости рабочей поверхности, а не по ваттам.

Онлайн-расчёт нужен для предварительного подбора количества светильников, сравнения моделей по цене и наличию и оценки освещения до монтажа. Для сложных объектов дополнительно проверяют равномерность, ослеплённость, тени от оборудования и стеллажей и требования к аварийному освещению.

Высота подвеса, угол рассеивания и шаг светильников

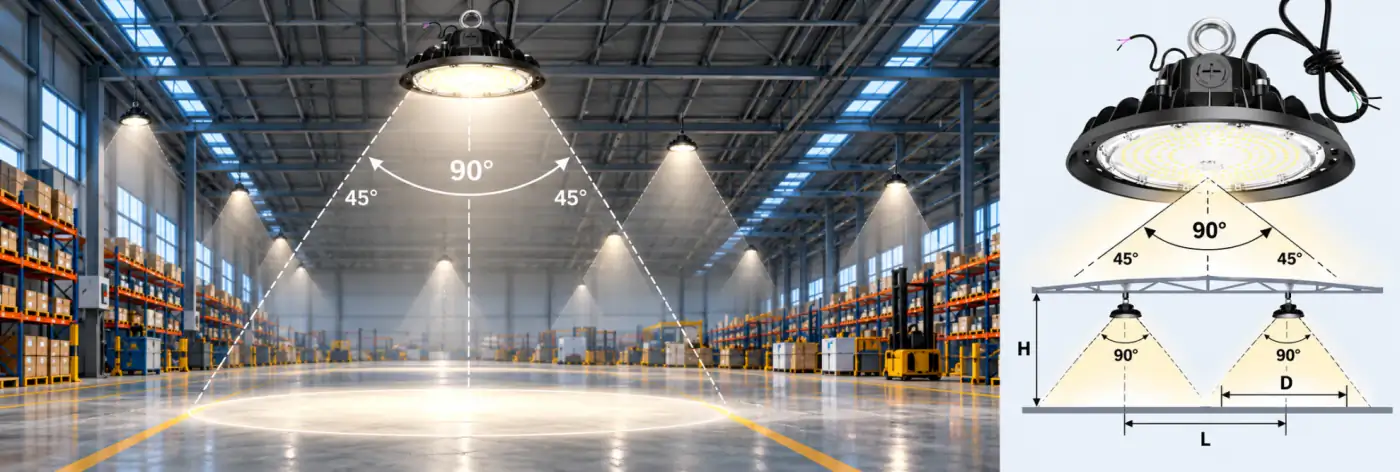

На иллюстрации вверху страницы: купольный светильник с углом рассеивания 90° освещает на полу круг диаметром D ≈ 2·H, где H — высота подвеса над полом. Чтобы световые пятна перекрывались, шаг L делают меньше D. Калькулятор подбирает количество так, чтобы шаг был не больше 1,4 высоты подвеса над рабочей поверхностью и не шире светового пятна оптики — для узкой оптики (60°, 40×100°) шаг меньше. Это рекомендуемая равномерность, а не гарантия: фактическую равномерность Uo = Emin/Eср показывает расчёт освещённости по точкам. Высоту подвеса можно задать или оставить автоматической: при высоком потолке калькулятор рекомендует опустить светильники ближе к рабочей зоне.

Как пользоваться калькулятором

Во вкладке «Подбор по норме» укажите тип объекта (склад или улица), назначение, площадь и высоту потолка, при необходимости — высоту подвеса светильников и рабочей поверхности — калькулятор определит нормируемую освещённость и покажет три варианта светильников с количеством, стоимостью, монтажной схемой, тепловой картой освещённости и кабелем питания.

Во вкладке «Замена и экономия» опишите текущее освещение (тип ламп, мощность, количество, режим работы и тариф) — калькулятор подберёт LED-эквивалент и посчитает годовую экономию электроэнергии и срок окупаемости.

Расчёт освещения склада и логистического комплекса

На складе различают зоны хранения, проходы между стеллажами, приёмку, отгрузку, сортировку и комплектацию — нормы освещённости для них разные. На открытых площадях склада обычно ставят купольные светильники сеткой, в узких проходах между стеллажами — линейные с оптикой для проходов: узкий угол поперёк прохода не тратит свет на стеллажи, широкий вдоль прохода позволяет увеличить шаг.

При высоких стеллажах важна и освещённость вертикальных поверхностей — этикетки и товар на нижних и верхних ярусах. Хорошая освещённость пола её не гарантирует: для проектной документации такой расчёт делают по фотометрии конкретной модели.

Расчёт уличного освещения территории предприятия

Для промплощадки, заводского двора, открытого склада, подъездов и зоны погрузки освещение рассчитывают по назначению участка и интенсивности движения. На результат влияют площадь, высота опор, расстояние между ними, угол свечения и направление прожекторов. Калькулятор расставляет прожекторы по периметру, подбирает направление по наибольшей минимальной освещённости и показывает на плане сектора свечения.

Расчёт кабеля для питания светильников

Для выбранного варианта калькулятор оценивает кабельные линии: делит светильники на группы по току и по пусковому току LED-драйверов (сколько их выдерживает автомат C16), подбирает сечение по допустимому току кабеля (ПУЭ, табл. 1.3.6) и потерям напряжения не более 3% (ГОСТ Р 50571.5.52-2011), считает длину кабеля с запасом, количество распаечных коробок и где нужна гофрированная труба. Для рабочего освещения склада — кабель ВВГнг(А)-LS, для аварийного — огнестойкий ВВГнг(А)-FRLS, на улице — бронированный ВБШв в траншее. Схема трасс и таблица групп — в КП.

Типовые схемы размещения промышленных светильников

Объект	Типовая схема	Что проверить
Склад без высоких стеллажей	Сетка купольных светильников по площади	Равномерность освещения пола и мест перемещения грузов
Стеллажный склад	Ряды светильников по осям проходов над стеллажами	Освещённость пола прохода и вертикальных поверхностей, затенение
Высокий потолок (выше 8–10 м)	Подвес ближе к рабочей зоне или узкая оптика	Сколько света уходит на стены, отношение шага к высоте подвеса
Территория предприятия	Прожекторы на опорах или фасадах по периметру	Направление прожекторов, тёмные участки, ослепление водителей

Это типовые принципы расстановки, а не проект: для точной схемы нужны фотометрические данные конкретного светильника и геометрия объекта.

Нормы освещённости складов и территорий

Освещённость измеряют в люксах (лк). Для складов калькулятор берёт нормируемую среднюю освещённость по ГОСТ Р 55710-2013 «Освещение рабочих мест внутри зданий», для территорий предприятий — по СП 52.13330.2016 «Естественное и искусственное освещение», табл. 7.6 (проезды — по интенсивности движения в обоих направлениях в час пик).

Тип объекта	Назначение	Норма, лк	Источник
Склад	Склады и кладовые — хранение без постоянных рабочих мест	100	ГОСТ Р 55710-2013, табл. 9 «Склады и кладовые», на уровне пола
	Склад с длительным пребыванием работающих	200	ГОСТ Р 55710-2013, табл. 9, примечание: норму повышают до 200 лк при длительном пребывании работающих
	Проезды механизированного склада с пешеходами	150	ГОСТ Р 55710-2013, табл. 10 «Проезжие пути с пешеходами», на уровне пола
	Погрузочно-разгрузочная зона, приёмка и отгрузка	150	ГОСТ Р 55710-2013, табл. 6 «Погрузочно-разгрузочные зоны»
	Механизированный склад — места складирования	200	ГОСТ Р 55710-2013, табл. 10 «Места складирования»
	Места упаковки и комплектации заказов	300	ГОСТ Р 55710-2013, табл. 9 «Места упаковки», на рабочей поверхности
Улица / открытая территория	Пожарные проезды, дороги для хозяйственных нужд	5	СП 52.13330.2016, табл. 7.6
	Проезды, интенсивность менее 10 ед/ч	5	СП 52.13330.2016, табл. 7.6
	Проезды, интенсивность от 10 до 50 ед/ч	10	СП 52.13330.2016, табл. 7.6
	Проезды, интенсивность свыше 50 до 150 ед/ч	20	СП 52.13330.2016, табл. 7.6
	Площадки перед зданиями, подъезды и проходы к зданиям, стоянки транспорта	10	СП 52.13330.2016, табл. 7.6 «Предзаводские участки»
	Переходы и переезды	10	СП 52.13330.2016, табл. 7.6

Проезды с интенсивностью больше 150 ед/ч таблица 7.6 СП 52.13330.2016 не охватывает — норму для них определяет проект. Значения для проездов и стоянок нельзя переносить на места наружных производственных работ — для них действуют отдельные нормы.

Как рассчитать количество LED-светильников

Для предварительной оценки используют метод коэффициента использования светового потока: N = E·S·Кз / (Ф·η), где E — норма освещённости, S — площадь, Кз — коэффициент запаса, Ф — световой поток светильника, η — коэффициент использования. Чем больше площадь или требуемая освещённость, тем больше нужно светильников.

Пример: склад с постоянными рабочими местами 30 × 20 м (600 м²), норма 200 лк, светильники по 22 500 лм, Кз = 1,2, η = 0,45. N = 200 · 600 · 1,2 / (22 500 · 0,45) = 14,2 — округляем до 15 светильников, сеткой 3 × 5 с шагом 6,0 × 6,7 м; средняя освещённость — около 211 лк. Это пример по световому потоку, а не проект: реальную освещённость проверяют по фотометрии светильников.

Вопросы и ответы

Можно ли рассчитать освещение склада сразу, без заявки?

Да. Результат — количество светильников, модели с ценой и наличием, схема расстановки, освещённость по точкам и кабель питания — появляется сразу на странице. КП в PDF можно скачать без контактов; если оставить e-mail или телефон, менеджер проверит расчёт.

По каким нормам считает калькулятор?

Склады — по ГОСТ Р 55710-2013 «Освещение рабочих мест внутри зданий»: склады и кладовые 100 лк (200 лк при длительном пребывании работающих), места упаковки 300 лк, погрузочно-разгрузочные зоны 150 лк, механизированные склады — по табл. 10. Территории предприятий — по СП 52.13330.2016, табл. 7.6: проезды 5–20 лк в зависимости от интенсивности движения, площадки перед зданиями и стоянки 10 лк. Источник нормы показан у выбранного назначения. Кабель — по ПУЭ, ГОСТ Р 50571.5.52-2011 и ГОСТ 31565-2012.

Сколько светильников нужно на склад площадью 500 или 1000 м²?

Площадь — только один из параметров: количество зависит ещё от нормы освещённости зоны, светового потока светильника, высоты подвеса и стеллажей. Например, для 600 м² склада с постоянными рабочими местами (200 лк) нужно около 15 светильников по 22 500 лм. Укажите свои параметры в калькуляторе — он посчитает для вашего объекта.

Чем люксы отличаются от люменов?

Люмен (лм) — световой поток светильника, люкс (лк) — освещённость поверхности: 1 лк = 1 лм на 1 м². В помещении часть потока не попадает на пол — уходит на стены и стеллажи, поэтому в расчёте есть коэффициент использования.

Купольный и линейный светильник одинаковой мощности — в чём разница?

При одинаковой мощности и световом потоке разница — в светораспределении, то есть в кривой силы света (КСС). Даже при одинаковом номинальном угле 120° КСС у двух моделей разная: освещённость под светильником и на краю пятна отличается. Калькулятор сравнивает модели приближённо — по углу свечения; точное сравнение — по фотометрическим файлам IES/LDT. Линейный с оптикой для проходов (например 40×100°) светит узко поперёк и широко вдоль корпуса — в проходе между стеллажами меньше света уходит на стеллажи, но на открытой площади ряды нужно ставить чаще.

Какие светильники предлагает калькулятор?

Светильники из каталога RuStan: купольные и линейные для складов, прожекторы для территорий. В первую очередь — модели, которые есть на складе в нужном количестве, затем — с меньшей общей стоимостью комплекта.

Как калькулятор считает кабель питания?

Светильники делятся на группы по току с учётом cos φ драйверов (автомат до 16 А, не больше 20 светильников) и по пусковому току драйверов: на автомат C16 — от 20 светильников по 40 Вт до 4 по 240 Вт (по паспортам драйверов). Сечение подбирается по допустимому току кабеля и потерям напряжения не более 3% до самого удалённого светильника. Длина считается по трассе от щита с запасом 10%. Для склада — ВВГнг(А)-LS, на улице — ВБШв в траншее. Это оценка: трассу и сечения уточняет проект.

Можно ли использовать расчёт для проектной документации?

Нет, это ориентировочный расчёт для предварительного подбора и бюджетирования. Для рабочей документации нужен светотехнический расчёт по фотометрическим файлам (IES/LDT) конкретных моделей: равномерность, ослеплённость, вертикальная освещённость стеллажей, аварийное освещение.

Что такое коэффициент запаса и коэффициент использования?

Коэффициент запаса (Кз) учитывает деградацию светового потока и загрязнение светильника со временем. Коэффициент использования (η) — доля светового потока, попадающая на рабочую поверхность; зависит от геометрии помещения и отражающих свойств поверхностей. Оба значения в калькуляторе — типовые, одни и те же для всех сравниваемых моделей; их можно скорректировать вручную. Различие светораспределения моделей учитывает расчёт освещённости по точкам.

Как считается экономия при замене на LED?

Калькулятор сравнивает текущее энергопотребление (мощность существующих ламп × часы работы × тариф) с потреблением LED-эквивалента — подобранного либо по сохранению текущего светового потока, либо по выходу на нормируемую освещённость. Окупаемость светильников — их стоимость по цене каталога, делённая на годовую экономию; если указать затраты на монтаж, отдельно считается окупаемость модернизации целиком. Если новые светильники не экономят электроэнергию, срока окупаемости нет.

После расчёта можно сравнить промышленные светильники, выбрать купольные (UFO) светильники для высоких потолков, линейные светильники для проходов или прожекторы для территории и прочитать об особенностях освещения складов и цехов.
