Модель: | SRB-50 |
|
Изготовитель: | Россия |
Аналоги SRB-50
- Описание
- Комментарии
- Отзывы

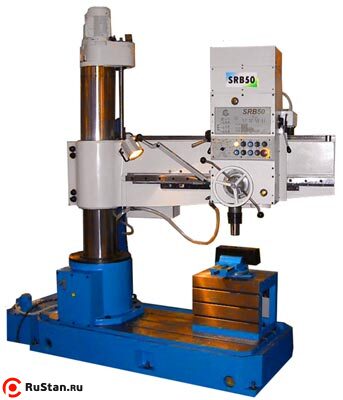

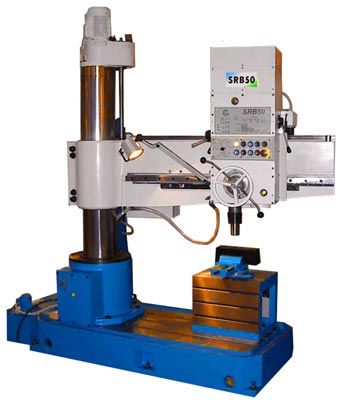

Cтанок радиально сверлильный SRB-50 предназначен для обработки отверстий в средних и крупных деталях.
На станке можно выполнять следующие виды работ:
Станок SRB-50 применяется в индивидуальном, мелкосерийном и серийном производстве.
На станке можно выполнять следующие виды работ:
- сверление
- зенкерование
- развертывание
- подрезка торца
- нарезание резьбы
Станок SRB-50 применяется в индивидуальном, мелкосерийном и серийном производстве.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАДИАЛЬНО-СВЕРЛИЛЬНОГО СТАНКА SRB50 (2С550)
Характеристика |
SRB-50 |
---|---|
Диапазон сверления в стали, мм | 3-50 |
Диапазон нарезаемой резьбы | M3-M33 |
Диаметр колонны, мм | 270 |
Отжим колонны, рукава и головки | гидравлический |
Зажим колонны, рукава и головки (с помощью тарельчатых пружин) | механический |
Расстояние от оси шпинделя до колонны, мм | |
- минимальное | 330 |
- максимальное | 1230 |
Расстояние от торца шпинделя до рабочей поверхности основания, мм | |
- минимальное | 225 |
- максимальное | 1200 |
Перемещение рукава на колонне, мм | 725 |
Перемещение сверлильной головки по направлению рукава, мм | 900 |
Вращение рукава вокруг колонны, мм | 360 |
Конус шпинделя | Moрзе 4 |
Перемещение пиноли шпинделя, мм | 250 |
Количество частот вращения шпинделя | рег.бесступ. |
Крутящий момент, не более, Нм | 400 |
Осевое усилие на шпинделе, не более, Н | 15000 |
Диапазон частот вращения шпинделя, об/мин | 0-270, 270-800, 800-1340,1340-4000 |
Число ступеней частот вращения шпинделя | 4 |
Количество механических подач пиноли шпинделя | 9 |
Диапазон механических подач пиноли шпинделя, мм/об | 0,1; 0,14; 0,2; 0,28; 0,4; 0,56; 0,8; 1,12; 1,6 |
Мощность двигателя главного движения, кВт | 4 |
Размер рабочей поверхности основания, мм | 630х1050 |
Количество Т-образных пазов | 3 |
Ширина направляющего паза | 18Н12 |
Масса SRB-50 станка, кг (с упаковкой) | 4050 |
Масса SRB-50 станка, кг (без упаковки) | 3500 |
Габаритные размеры, мм (с упаковкой) | 2830х1210х2730 |
Габаритные размеры, мм (без упаковки) | 2730х970х2630 |
Размер коробчатого стола (не входит в комплект поставки), мм | 360х500х400 |
