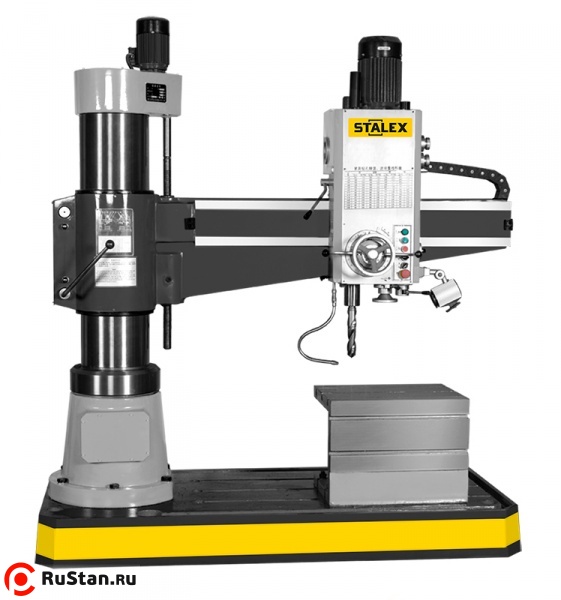

Радиально-сверлильный станок STALEX RD1250x50

STALEX RD1250x50 — радиально-сверлильный станок для обработки отверстий в средних и крупных заготовках. Модель рассчитана на сверление, зенкерование, растачивание, развёртывание и нарезание резьбы в металлах и полимерах, допускающих резание. Максимальный диаметр сверления составляет 50 мм как для стали, так и для чугуна.

Шпиндель располагается на расстоянии 350–1250 мм от стойки и 320–1220 мм от основания. Вертикальное перемещение консоли составляет 580 мм. Стол имеет рабочую зону 630×500×500 мм (Д×Ш×В); предельный диаметр растачивания равен 86 мм в стали и 120 мм в чугуне.

Двигатель мощностью 4,0 кВт приводит шпиндель с конусом МТ-5 и ходом пиноли 315 мм. Шестнадцать скоростей 25–2000 об/мин и шестнадцать автоматических подач 0,04–3,2 мм/об позволяют выбирать режим обработки. Для резьбонарезания предусмотрен реверс; предел составляет М36 в стали и М42 в чугуне.

Усиленная рёбрами консоль сочетается со шпинделем из высокоуглеродистой стали на усиленных подшипниках. Бак СОЖ выполнен в основании, рядом размещён насос. Станок оснащён компонентами Siemens, защитой двигателя от перегрузки и концевыми выключателями перемещения консоли.

Преимущества

• Сверление стали и чугуна диаметром до 50 мм.
• Растачивание до 86 мм в стали и до 120 мм в чугуне.
• Нарезание резьбы до М36 в стали и до М42 в чугуне.
• Регулировка расстояния шпиндель–стойка от 350 до 1250 мм.
• Рабочая зона стола 630×500×500 мм (Д×Ш×В).
• Вертикальный ход консоли 580 мм.
• Скорость подъёма консоли 1,2 м/мин.
• Шпиндель МТ-5 с ходом пиноли 315 мм.
• Шестнадцать скоростей от 25 до 2000 об/мин.
• Шестнадцать автоматических подач пиноли 0,04–3,2 мм/об.
• Двигатель мощностью 4,0 кВт.
• Переключатель реверса шпинделя.
• Рёбра жёсткости консоли.
• Закалённые и шлифованные шестерни на шлицевых валах.
• Независимая защита двигателя от перегрузки.
• Концевые выключатели в крайних положениях консоли.
• Встроенный бак СОЖ и насос мощностью 0,37 кВт.
• Компоненты Siemens и рабочая лампа в оснащении станка.

Особенности конструкции

Область применения

• Сверление стальных заготовок диаметром до 50 мм.
• Сверление чугуна диаметром до 50 мм.
• Растачивание стали до 86 мм и чугуна до 120 мм.
• Нарезание резьбы до М36 в стали и до М42 в чугуне.
• Зенкерование отверстий.
• Развёртывание отверстий.
• Обработка средних и крупных деталей.
• Выполнение отверстий в полимерных материалах, обрабатываемых резанием.

Комплектация

• Система подвода СОЖ
• Рабочий стол
• Набор анкерных болтов
• Рабочая лампа
• Ящик с инструментами
• Инструкция
