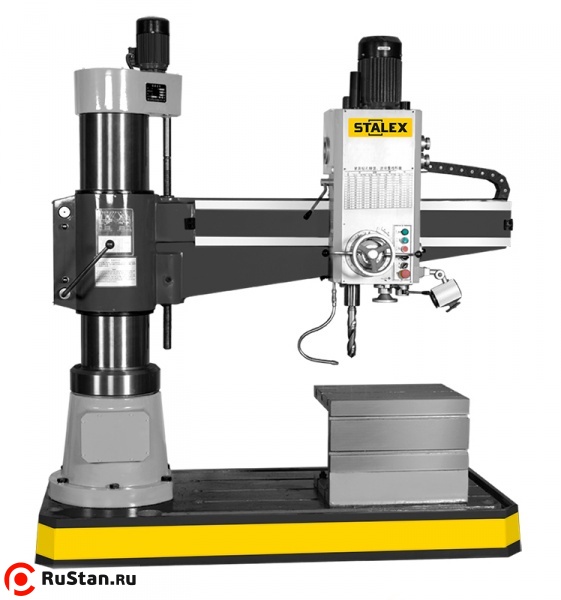

Радиально-сверлильный станок STALEX RD1600x50

Радиально-сверлильный станок STALEX RD1600x50 предназначен для сверления и последующей обработки отверстий в средних и крупных деталях. Он выполняет зенкерование, растачивание, развёртывание и нарезание резьбы, работает с металлами и пригодными для резания полимерными материалами. Максимальный диаметр сверления стали и чугуна — 50 мм.

Расстояние между шпинделем и стойкой регулируется от 350 до 1600 мм. По высоте консоль перемещается на 580 мм, а расстояние от шпинделя до основания составляет 320–1220 мм. Рабочая зона стола имеет размеры 630×500×500 мм по длине, ширине и высоте.

Шпиндель с конусом МТ-5 и ходом пиноли 315 мм имеет шестнадцать скоростей в пределах 25–2000 об/мин. Двигатель развивает мощность 4,0 кВт; для пиноли доступны шестнадцать автоматических подач от 0,04 до 3,2 мм/об. Пределы растачивания составляют 86 мм в стали и 120 мм в чугуне, резьбонарезания — М36 и М42 соответственно.

Консоль усилена рёбрами, шпиндельная головка оснащена закалёнными шлифованными шестернями на шлицевых валах. Насос и встроенный бак СОЖ расположены в основании. Предусмотрены переключатель реверса шпинделя, защита двигателя от перегрузки, концевые выключатели консоли и электрические компоненты Siemens.

Преимущества

• Диаметр сверления до 50 мм в стали и чугуне.
• Диапазон расстояния шпиндель–стойка 350–1600 мм.
• Растачивание стали диаметром до 86 мм и чугуна до 120 мм.
• Нарезание резьбы до М36 в стали и до М42 в чугуне.
• Шпиндель с конусом МТ-5.
• Ход пиноли шпинделя 315 мм.
• Шестнадцать скоростей 25–2000 об/мин.
• Автоматическая подача пиноли с шестнадцатью ступенями 0,04–3,2 мм/об.
• Двигатель мощностью 4,0 кВт.
• Вертикальное перемещение консоли 580 мм при скорости подъёма 1,2 м/мин.
• Стол с рабочей зоной 630×500×500 мм (Д×Ш×В).
• Реверс шпинделя с отдельным переключателем.
• Шпиндель из высокоуглеродистой стали и усиленные подшипники.
• Закалённые и шлифованные шестерни шпиндельной головки.
• Консоль с рёбрами жёсткости и концевыми выключателями.
• Система независимой защиты двигателя от перегрузки.
• Насос СОЖ мощностью 0,37 кВт и бак в основании.
• Электрические компоненты Siemens.
• Рабочая лампа предусмотрена в стандартной поставке.

Особенности конструкции

Область применения

• Сверление стали с диаметром отверстия до 50 мм.
• Сверление чугунных деталей диаметром до 50 мм.
• Растачивание отверстий в стали до 86 мм и в чугуне до 120 мм.
• Нарезание резьбы до М36 в стали и до М42 в чугуне.
• Зенкерование отверстий.
• Развёртывание отверстий.
• Обработка отверстий в средних и крупных деталях.
• Обработка резанием полимерных материалов.

Комплектация

• Система подвода СОЖ
• Рабочий стол
• Набор анкерных болтов
• Рабочая лампа
• Ящик с инструментами
• Инструкция
