Что такое экстрактор и как им пользоваться правильно

Поломка крепежа в резьбовом отверстии — неприятная ситуация. С ней сталкиваются автомобильные мастера, слесари, сантехники. Зацепить болт для извлечения ключом или отверткой не удаётся, а сверление или выбивание провоцирует значительную нагрузку, способную разрушить конструкцию.

Решение в данном случае — экстрактор, инструмент для снятия крепежа с сохранением целостности посадочного места.

Понятие и функции

Экстрактор — стержневой инструмент для извлечения застрявшего, сломанного, заклинившего крепежа из детали. Например, с их помощью можно достать следующее:

• Сильно деформированные болты.
• Болты с отсутствующей головкой, либо серьёзными её повреждениями, деформациями, сколами.
• Крепёж с сорванными гранями, что не позволяет зацепить его при помощи ключа или отвёртки.
• Шпильки, установленные на слишком большую глубину, утопленные в детали.
• Винты, шурупы, саморезы с повреждённым шлицем, что исключает возможность выкручивания отвёрткой.

Альтернативные способы — высверливание или выбивание. Они позволяют решить задачу, но сопряжены с выраженными механическими воздействиями, повреждениями резьбы в отверстии, деформациями детали, из-за которой её дальнейшая эксплуатация зачастую оказывается невозможной. Воздействие экстрактора максимально щадящее. Он позволяет работать даже с тонкостенными хрупкими изделиями без дополнительных рисков.

Принцип работы

Алгоритм достаточно прост:

• Формирование отверстия в сломанном болте строго по оси.
• Ввод экстрактора.
• Вращение в направлении, позволяющем выкрутить крепёж из отверстия.

Главная особенность инструмента — левая резьба, либо коническая конфигурация с обратным расположением режущих граней. Поворот против часовой стрелки позволяет прочно зафиксировать обломанный крепёж, уверенно извлечь его. Дополнительные манипуляции при этом не требуются. Захват достигается за счёт обратной резьбы, необходимости в сварных, клеевых и иных соединениях нет.

Конструкция и особенности

Любой экстрактор, независимо от класса, сформирован парой элементов. За взаимодействие с обломком отвечает рабочая часть, передачу усилия — хвостовик.

Наибольшее распространение получили шестигранные хвостовики. Они совместимы со всеми стандартными удлинителями, трещотками и воротками. Также встречаются квадратные элементы под приводы на четверть или 3/8 дюйма.

Рабочий элемент представлен в нескольких исполнениях, конусообразном, коническом, прямом. При подборе геометрии необходимо учитывать условия работы, типы и размеры крепежа, подлежащего снятию.

Материал, из которого изготовлен инструмент, должен быть надёжным. Хорошо зарекомендовали себя стали высокой степени легирования, усиленные хромом, ванадием и другими компонентами. При производстве недорогих экстракторов используется металл малой твёрдости. Он не выдерживает нагрузки, в результате приходится извлекать не только застрявший болт, но и сам экстрактор. Это особенно актуально при работе с болтами из закалённой стали. Инструмент в таком случае оказывается мягче детали, даже небольшого усилия будет достаточно для его деформации, появления выраженных вмятин. Дальнейшая эксплуатация окажется невозможной.

Ориентир для подбора диаметра экстрактора — размер болта. Чересчур тонкий инструмент не даст нужного зацепа, извлечение окажется невозможным, чересчур крупный — спровоцирует дополнительную нагрузку, деформирует резьбу, разрушит стенки детали.

Классификация

Экстракторы представлены множеством классов, у каждого из которых — уникальные особенности, специфика применения. Эффективность выполнения задачи определяется правильностью выбора.

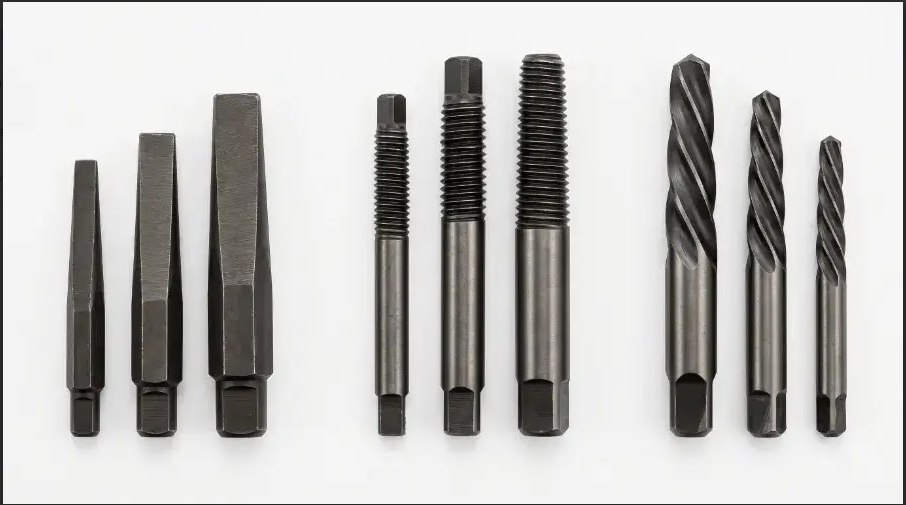

Клиновидные

Клиновидный экстрактор — достаточно простой инструмент. Рабочий элемент — конический или клинообразный с продольными гранями. Для плотной установки его в отверстии потребуется молоток. За механический контакт и удержание отвечают грани.

Главное достоинство такого инструмента — надёжность. Негативный момент — выраженность механического воздействия, из-за чего возникает риск деформации детали, повреждения стенок, в особенности — тонких или мягких. Использовать его стоит только с достаточно прочными толстостенными конструкциями.

Стержневые

Конструктивно стержневой экстрактор напоминает метчик, но функционирует по другому принципу. На рабочем элементе находятся контактные грани. При ввинчивании они плотно фиксируют обломанный крепёж.

По эффективности стержневые модели не уступают клиновидным, но отличаются мягкостью воздействия, позволяют с максимальной точностью контролировать усилие. Это минимизирует риски повреждения детали, случайного расширения крепёжного отверстия, деформации стенок.

Винтовые

Также их называют спиральными экстракторами. Очень распространены благодаря универсальности, адаптированы к бытовому и профессиональному использованию. На рабочем элементе расположена спиральная обратная резьба. Вращение против часовой стрелки даёт возможность надёжно зафиксировать и извлечь заклинивший крепёж.

Плюс винтового экстрактора — простота работы. Давление создаётся за счёт крутящего момента, что экономит силы, позволяет точно контролировать степень затяжки.

Специализированные

Помимо стандартных, представлены специализированные экстракторы, ориентированные на решение нестандартных задач:

• Шлицевые. Назначение — работа с крепежом, шлиц которого сохранился частично или полностью. Инструмент необходимо разместить в крестообразной или прямой канавке, выкрутить метиз.
• Наружные. Предназначены для извлечения крепежа, часть которого выступает над плоскостью детали.
• Двусторонние. Совместимы не с одним, а с двумя размерами, что обеспечивает универсальность.
• С увеличенным захватом. Нужны для работы с крупными цилиндрическими элементами, компонентами трубопроводов, инженерных систем.

Сферы применения

Экстракторы — универсальные инструменты. Областей их эксплуатации множество. Например, в авторемонте они упрощают выполнение следующих задач:

• Извлечение шпильки из блока ДВС.
• Выкручивание поврежденного болта, фиксирующего поддон мотора, тормозные суппорты, оси и другие компоненты кузова, холодовой части.
• Снятие прикипевших резьбовых пробок и заглушек.

Экстракторы часто требуются сантехникам. Крепёж, удерживающий трубы, смесители и другие устройства, постоянно контактирует с влажной средой, из-за чего ржавеет и прикипает. Выкрутить его обычным инструментом не удаётся.

В качестве примера следует рассмотреть и демонтаж зданий, разбор старых металлоконструкций, элементы которых скреплены болтами и гайками. Длительное пребывание под открытым небом не обходится без появления ржавчины.

Подготовка

От качества и тщательности подготовки зависит успех всей работы. Необходимо действовать по следующему алгоритму:

• Чистка. Нужно удалить загрязнения, механические и химические, коррозию. Подходящие средства — специальные растворители или проникающие смазки типа WD-40. Время выдержки зависит от выраженности загрязнений. Минимум — 15 минут, максимум — несколько часов.
• Подбор сверла. Ориентир — диаметр болта. Размер оснастки должен составлять около половины от этой величины. При недостатке снизится плотность захвата, избытке — возникнет риск деформаций и повреждений.
• Подбор экстрактора по размеру. На инструменте предусмотрена маркировка совместимых диаметров болтов.

Использование экстрактора: пошаговая инструкция

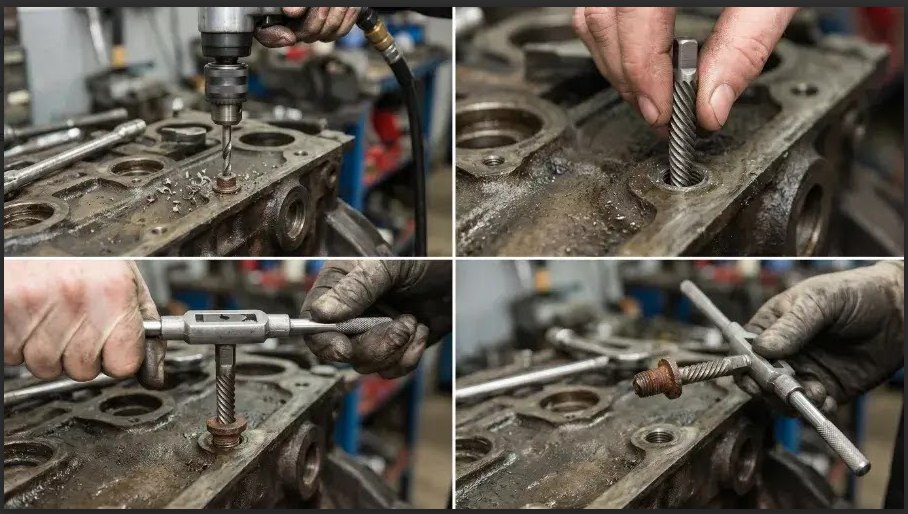

В первую очередь необходимо провести разметку керном. Керн устанавливают по центру обломка и сильно бьют молотком: лунка стабилизирует положение сверла, не даёт ему уйти в сторону. Качество результата определяется именно точностью центровки отверстия. Даже небольшое смещение не позволит правильно позиционировать экстрактор, область захвата окажется недостаточной, возрастёт риск поломки инструмента.

Формирование отверстия

Сверление по центру нужно выполнять на малых оборотах, чтобы исключить перегрев и термическую деформацию детали, усугубляющую ситуацию. Для особо чувствительного крепежа рекомендовано дополнительное охлаждение водой или потоком воздуха.

Чтобы просверлить отверстие в метизе из твёрдой легированной стали, рекомендуется предварительный нагрев. Воздействие пламени газовой горелки упростит сверление. Глубина отверстия — чуть больше половины обломка.

При работе важно надёжно удерживать инструмент, исключать даже небольшие перекосы и отклонения сверла. Канал отверстия должен быть идеально ровным, в противном случае — извлечение окажется затруднённым или невозможным.

Установка экстрактора

Алгоритм определяется типом инструмента:

• Конусные и спиральные — ручной ввод в отверстие с небольшим проворотом против часовой стрелки, чтобы инструмент начал «закручиваться» в канал.
• Клиновидные — фиксация при помощи молотка.
• Шестигранные — размещение с помощью воротка, трещотки или ключа.

Извлечение повреждённого крепежа

Основное правило — вращение против часовой стрелки, позволяющее плотно затянуть обратную резьбу и обеспечить надёжность захвата. Вращение должно быть плавным, без рывков, с точным контролем усилия. Если деталь не поддаётся, следует провести дополнительную обработку смазкой типа WD-40 или подобной. Как правило, со смазкой извлечение сломанного крепежа проходит куда проще. Она не просто снижает трение, но растворяет загрязнения, коррозию, окислы, «удерживающие» элемент.

Как снять остаток крепежа с экстрактора

После извлечения обломок часто остаётся насаженным на инструмент. Снять его помогает вращение в обратную сторону — по часовой стрелке. Если обломок сидит плотно, аккуратно зажимают его в тисках и откручивают экстрактор воротком.

Резьбовое отверстие в детали после процедуры осматривают и при необходимости прогоняют метчиком нужного диаметра.

Профессиональные советы

Для повышения эффективности работы, исключения проблем нужно следовать некоторым рекомендациям:

• Предварительная обработка закисшего болта смазкой. Растворение загрязнений и окислов, равномерное распределение по резьбе требует времени. Нанесение смазки непосредственно перед снятием неэффективно.
• Постепенное увеличение усилия. Сначала нужно вращать экстрактор мягко, если деталь не поддаётся — повысить крутящий момент. Это обеспечивает точность контроля, снижает риск случайного повреждения.
• Термическое воздействие. Предварительный прогрев обломков паяльной лампы упростит извлечение.
• Использование вспомогательных аксессуаров. Например, направляющей втулки. Она стабилизирует сверло, исключает случайный срыв в сторону.
• Контроль результата. Иногда застрявший обломок деформирует резьбу, на витках остаются сколы и заусенцы, мешающие установке нового крепежа, либо снижающие плотность фиксации. В такой ситуации резьбу придется восстановить при помощи метчика.

Распространённые ошибки

Работа с экстрактором не представляет особых сложностей, но некоторые нарушения инструкций не позволяют получить требуемый результат. Практика показывает, что чаще всего встречаются следующие ошибки:

• Неточности при центровке отверстия. Оно должно находиться строго в середине. Размещение ближе к краю может привести к срыву резьбы, деформациям.
• Избыточное усилие. Если обломок не поддаётся даже при огромном усилии, нужно воспользоваться вспомогательными средствами, например, аэрозольной смазкой типа WD-40. Она уменьшит силу сопротивления, растворит коррозию, из-за которой крепёж может «прикипеть» к основанию. Пренебрежение правилом приведёт к порче инструмента. Это критично, если экстрактор изготовлен из закалённой стали, твёрдой, но не обладающей пластичностью. Удалить обломки крайне трудно.
• Несоответствие размера. Если экстрактор слишком мал, не удастся добиться плотного захвата, громоздок — будет повреждено и деформировано отверстие.
• Пренебрежение смазкой. Она значительно облегчает задачу, экономит силы и время. Всегда стоит держать под рукой баллончик с WD-40.
• Недостаток места. Работа на ограниченном пространстве затруднена из-за недостаточно точного контроля усилия. Решить проблему помогут удлинители.

Рекомендации по выбору

При подборе необходимо руководствоваться несколькими критериями. Главный — класс инструмента. Спиральные версии считаются наиболее универсальными, но для мягких металлов, хрупких деталей нужны стержневые аналоги с максимально мягким воздействием, исключающим повреждения и деформации. Также учитывают следующее:

• Материал. Экстрактор хорошего качества выполнен как минимум из инструментальной стали типа «HSS» или твёрдого сплава, легированного ванадием и хромом. Инструмент из недорого металла не прослужит долго. Мягкий металл не адаптирован к нагрузкам, склонен к деформациям, образованию трещин.
• Совместимость с приводом. Необходимо уточнить размер воротка, с которым можно работать шестигранным хвостовиком. Несовместимость затрудняет работу, вплоть до полной невозможности.

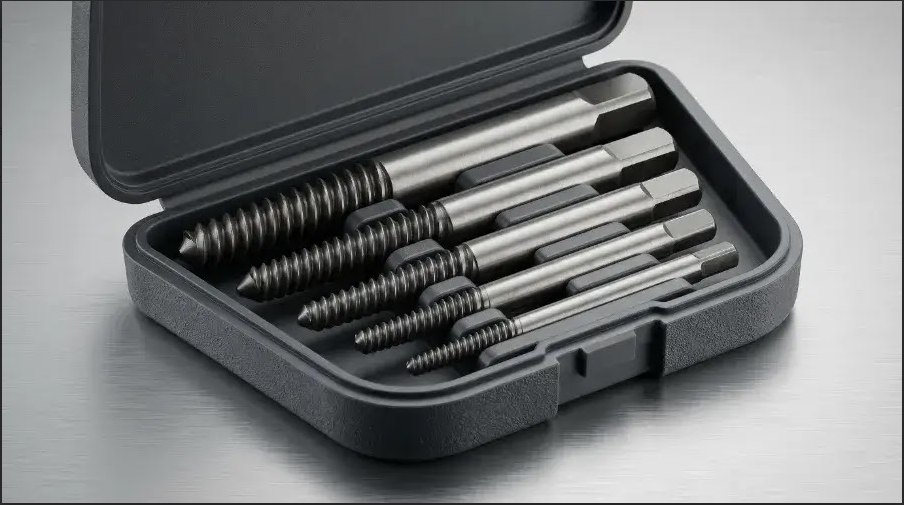

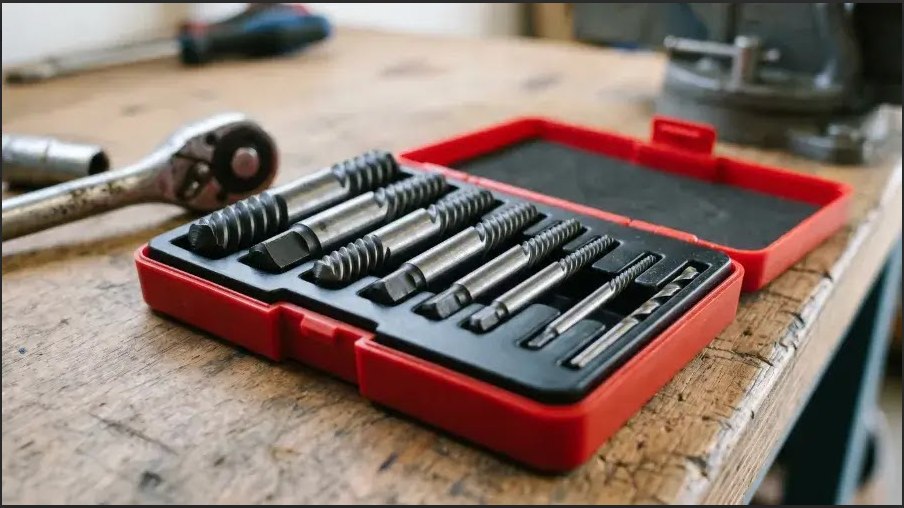

Специалистам, регулярно имеющим дело с крепежом различных размеров, рационально приобрести не один инструмент, а набор экстракторов. Главное — «закрыть» диапазон диаметров от М4 до М20. Именно такие метизы используются при сборке большинства конструкций и устройств.

Подведение итогов

Экстрактор — специализированный инструмент, но при снятии «прикипевшего», сломанного крепежа ему нет альтернативы. Другие способы предполагают чересчур интенсивное воздействие, способное обернуться поломкой детали. С экстрактором лишние риски отсутствуют, операция занимает минимум времени, не требует лишних усилий.
