Фрезерный станок: что это такое, назначение, устройство и виды

Фрезерный станок — это универсальное оборудование для обработки поверхностей заготовки вращающейся фрезой. Деталь закрепляют на рабочем столе, снимают при помощи инструмента лишний слой материала, формируют заданный чертежом контур, паз или плоскость. Современные фрезерные станки представлены множеством версий, что упрощает подбор подходящей модели для крупного производства или небольшой мастерской.

Назначение

На фрезерных станках обрабатывают металлические, деревянные, пластиковые, композитные заготовки. Принцип простой: вращающаяся фреза срезает лишний материал с поверхности, заготовка приобретает необходимую конфигурацию и форму. Точность обработки может быть очень высокой, достаточной для применения детали в требовательных отраслях, машиностроении, приборостроении.

Фрезерное оборудование подходит для выполнения следующих задач:

• Фрезерование плоскостей, пазов и шпоночных канавок;
• Нарезка резьбы;
• Сверление отверстий;
• Шлицевание валов и втулок;
• Копирование сложных профилей по шаблону или чертежу.

Фрезерные станки незаменимы в машиностроении, авиастроении, судостроении, инструментальном производстве и деревообработке — в областях, где нужна точная обработка с соблюдением жёстких допусков.

Устройство

Несмотря на разнообразие моделей, фрезерные станки конструктивно и технически схожи. Горизонтальные и вертикальные модели используют одну схему передачи движения от электродвигателя к фрезе, что делает одинаковыми и базовые принципы обслуживания. Переменные параметры — размеры, компоновка и число осей, но базовые элементы конструкции остаются практически одинаковыми от модели к модели.

Основные узлы и элементы

• Станина — чугунное или стальное основание, на котором крепятся остальные узлы станка. Жёсткая основа обеспечивает устойчивость станка при высоких нагрузках. Главные требования к станине — прочность и жёсткость. В противном случае, возникнут вибрации, смещения, негативно сказывающиеся на точности работ.
• Шпиндельная головка со шпинделем — передаёт вращающий момент от электродвигателя к фрезе. Шпиндель определяет обрабатываемый материал (от мягкого дерева до закалённой стали), задаёт режимы работы.
• Рабочий стол — платформа для крепления заготовки, подвижная часть станка. Рабочий стол перемещается в продольном, поперечном и вертикальном направлениях. Размер стола подбирают под габариты заготовки. Для горизонтальных фрезерных станков характерен массивный крупный стол, для вертикальных — более компактный, помогающий повысить точность.
• Консоль — литая чугунная деталь на вертикальных направляющих станины, обеспечивающая движение салазок и связывающая рабочий стол с остальной конструкцией. Важным элементом горизонтальных станков также является хобот, он располагается в верхней части станины и поддерживает свободный конец фрезерной оправки, гася вибрации при высоких нагрузках.
• Салазки — промежуточный узел между консолью и столом: связывает вертикальную и горизонтальную оси, несёт направляющие стола.
• Коробка скоростей — регулирует частоту вращения шпинделя под конкретный обрабатываемый материал.
• Коробка подач — перемещает стол, салазки и консоль в нужном направлении с заданной скоростью.
• Электродвигатели. Главный мотор стоит в шпиндельной головке и раскручивает фрезу, вспомогательные — находятся в коробке подач и консоли и отвечают за перемещения стола.
• Система охлаждения — подаёт смазочно-охлаждающую жидкость в зону резания, удаляет стружку и пыль, отводит избыток тепловой энергии, защищает от термических деформаций и других дефектов.

Принцип работы фрезерного станка

Фрезерный станок работает по достаточно простому алгоритму: вращающаяся фреза срезает с заготовки лишний материал, придаёт ей форму, строго соответствующую чертежам, проектным схемам. Качество обработки определяется рядом условий:

• Прочность фрезы, превосходящая прочность обрабатываемого материала;
• Соответствие профиля фрезы форме готового изделия;
• Правильно выбранная скорость вращения шпинделя;
• Прочность фиксации заготовки. Требуется максимальная жёсткость, исключающая даже незначительные вибрации. Нарушение чревато браком;
• Подача СОЖ в зону резания. Жидкость подбирают под специфику конкретных работ;
• Качество оснастки. Она должна быть достаточно острой.

Также важно использовать станок соответствующего класса точности. Оборудование представлено пятью категориями: Н — нормальная, П — повышенная, В — высокая, А — особо высокая и С — эталонная техника для изготовления прецизионных моделей. Чем выше класс, тем строже допуски, жёстче — правила и принципы обслуживания.

Классификация и виды фрезерных станков

Фрезерные станки делят на группы по расположению шпинделя, конструкции, назначению и типу управления, каждый признак влияет на специфику, точность обработки.

По расположению шпинделя

Горизонтальные фрезерные станки укомплектованы шпинделем, размещённым горизонтально, демонстрируют высокую производительность при черновой обработке крупных металлических заготовок, представлены консольными и бесконсольными исполнениями.

В вертикальные станки шпиндель ставят вертикально, что упрощает доступ к детали и повышает точность. Третий вариант — комбинированный, оснащённый универсальной головкой, занимающей любое положение, объединяющей возможности горизонтальной и вертикальной компоновки в одном корпусе — это удобно на производстве с частой сменой операций.

Подвиды вертикальных и горизонтальных станков

Внутри вертикальной и горизонтальной групп встречаются семь узнаваемых подклассов — от универсальных моделей для мелких партий до пятиосевых центров для сложных деталей:

• Универсальные — это горизонтальные станки, дополнительно оснащенные поворотным рабочим столом (он вращается вокруг вертикальной оси). Базово они работают в горизонтальной плоскости, а поворот стола позволяет фрезеровать винтовые канавки и спирали.
• Широкоуниверсальные — имеют помимо основного горизонтального шпинделя дополнительную шпиндельную головку. Она позволяет работать также в вертикальной плоскости и под различными углами. Это расширяет возможности станка при обработке сложных деталей без их переустановки.

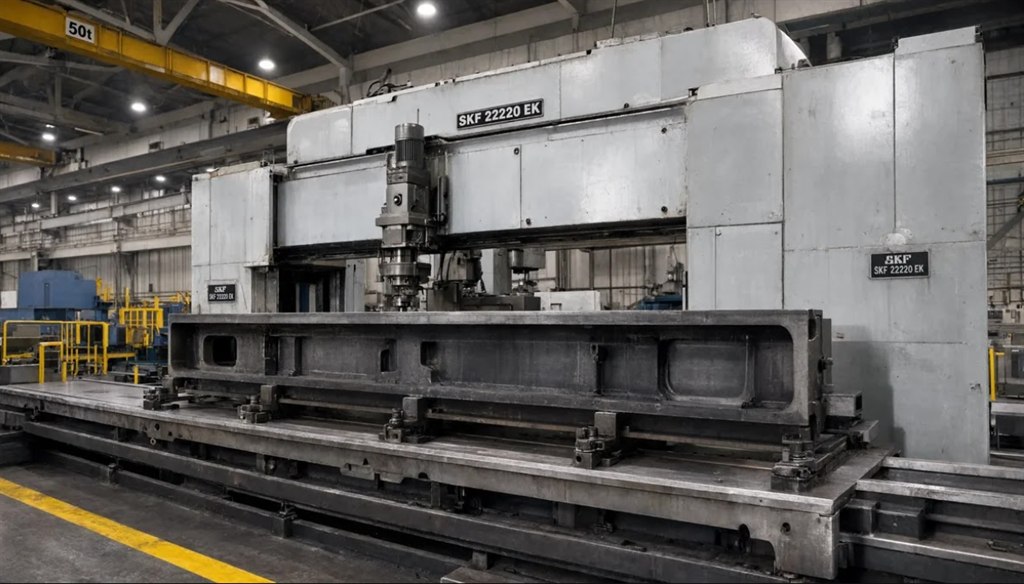

• Продольно-фрезерные — стол движется только продольно, шпиндельные головки скользят по стойкам. Подходят для черновой, получистовой, чистовой обработки крупногабаритных заготовок, представлены одностоечными и двухстоечными версиями.
• Пятиосевые — обрабатывают заготовку сразу в пяти координатных осях, что позволяет получить деталь сложной формы без многократной переустановки. Востребованы в ответственных промышленных областях.
• Расточные — отдельная группа оборудования (включает горизонтально-расточные и координатно-расточные станки), где главная операция — высокоточная расточка отверстий, а фрезерование является вспомогательной функцией. Отличаются повышенной жесткостью и точностью позиционирования инструмента.
• Копировальные — воспроизводят форму по образцу или чертежу, работают в производстве пресс-форм, штампов и лопастей. Копировальные модели идеальны для мелкосерийного производства.
• Комбинированные — совмещают возможности токарного и фрезерного станка, позволяют проводить простые операции без смены оборудования.

По конструкции

Консольные фрезерные станки несут рабочий стол на подвижной консоли и обеспечивают перемещение сразу в трёх плоскостях, такая компоновка удобна для сложных контуров и мелкосерийного производства. Консольные станки максимально универсальны за счёт простоты регулировки высоты и вылета инструмента.

Бесконсольные модели крепят стол прямо на станине, за вертикальную подачу отвечает шпиндельная головка. Такое решение повышает конструктивную жёсткость и точность обработки.

По типу управления

Техника представлена тремя категориями:

• С ручным управлением. Параметры задают через рычаги и лимбы — такой тип подходит для мелкосерийного и единичного производства, где важна гибкость, а не скорость.
• Полуавтоматические модели снимают с оператора часть операций, являются «золотой серединой» между ручным управлением и полной автоматизацией.

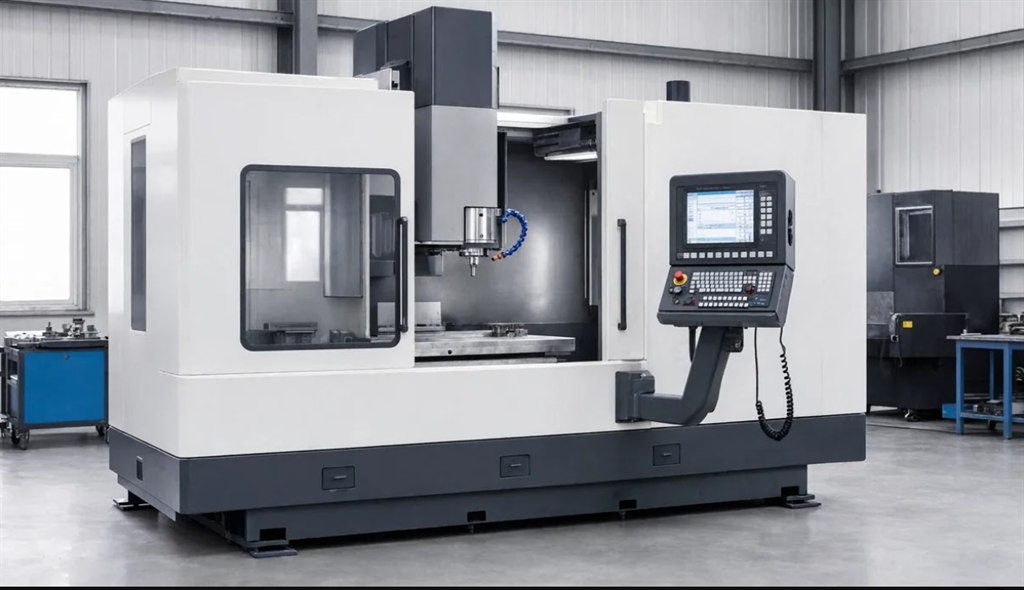

• Автоматические фрезерные станки с числовым программным управлением делают процесс полностью автоматизированным. Программа задаёт траекторию фрезы, оператор не участвует в процессе, а только контролирует его. Такое оборудование обеспечивает высокую точность повторения размеров и производительность на серийном производстве.

Области применения фрезерных станков

Фрезерные станки востребованы во множестве хозяйственных, промышленных отраслей:

• Машиностроение и металлообработка — корпуса, валы, шестерни и сопрягаемые поверхности деталей получают точную геометрию на фрезерном оборудовании.
• Производство пресс-форм и штампов — сложные контуры для литья и формования требуют высокой точности и копировальных возможностей станка.
• Авиастроение и судостроение — легкосплавные материалы и аэродинамические детали обрабатывают на станках с расширенным диапазоном осей.
• Деревообработка и мебельное производство — пазы, фаски и декоративные элементы вырезают на специализированном оборудовании.
• Приборостроение и медицина — детали высокой точности с минимальным допуском получают на прецизионных станках классов В и А.
