Как работает ленточная пила: принцип действия и основные узлы
Распилить массивный брус вдоль или аккуратно вырезать сложную фигурную деталь из фанеры — задачи совершенно разные, но ленточная пила одинаково хорошо справляется с обеими. За счет тонкого реза и большой глубины пропила этот станок выигрывает там, где пасуют привычные циркулярки. Качество распила напрямую зависит от того, насколько слаженно работают механизмы внутри корпуса.
Что такое ленточная пила и для чего она применяется
Ленточная пила — станок для распиловки древесины. Необходимое механическое воздействие обеспечивает стальная лента, замкнутая в кольцо, с одной стороны которой находятся зубцы. Кольцо закреплено на паре шкивов. Первый шкив — ведущий, передающий крутящий момент с двигателя, второй — ведомый, необходимый для удержания нужного натяжения. Подача к ленте — ручная или механизированная.
Основные функции ленточной пилы:
Продольная резка досок и брусков вдоль волокон;
Поперечная резка заготовок по длине;
Криволинейные резы — круги, волны, фигурные детали;
Распиловка древесины мягких и твёрдых пород без смены оборудования.
Гибкость полотна делает его оптимальным для мебельных фабрик, производительность — для крупных цехов, где за смену нужно переработать десятки кубометров сырья.

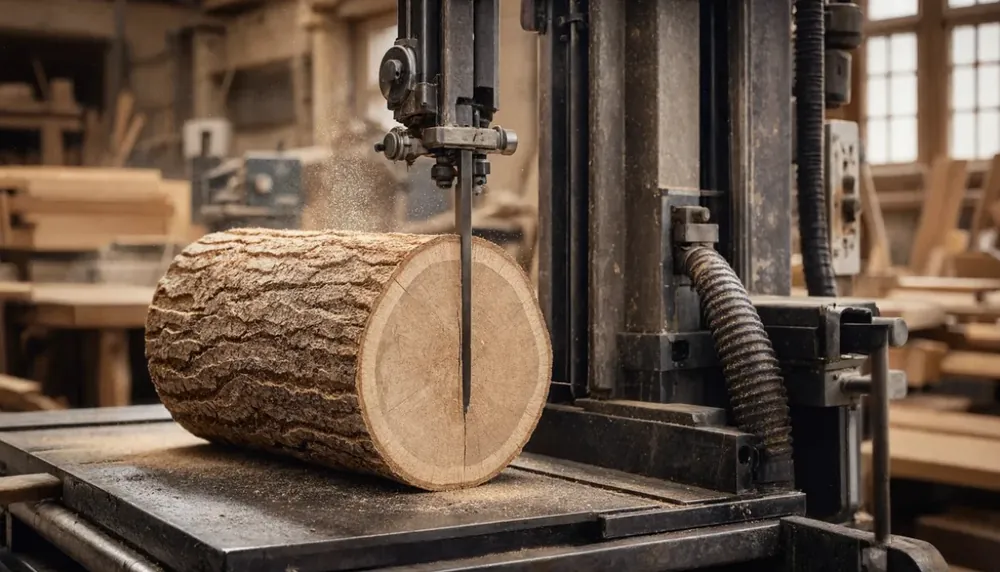

Основное отличие оборудования от циркулярного аналога — принцип реза. Глубина пропила на циркулярной модели ограничена радиусом круга. Для ленты это нехарактерно. Регулировать величину можно перемещением направляющей относительно стола. Станок справляется даже с массивными заготовками, перед которыми циркулярка бессильна.

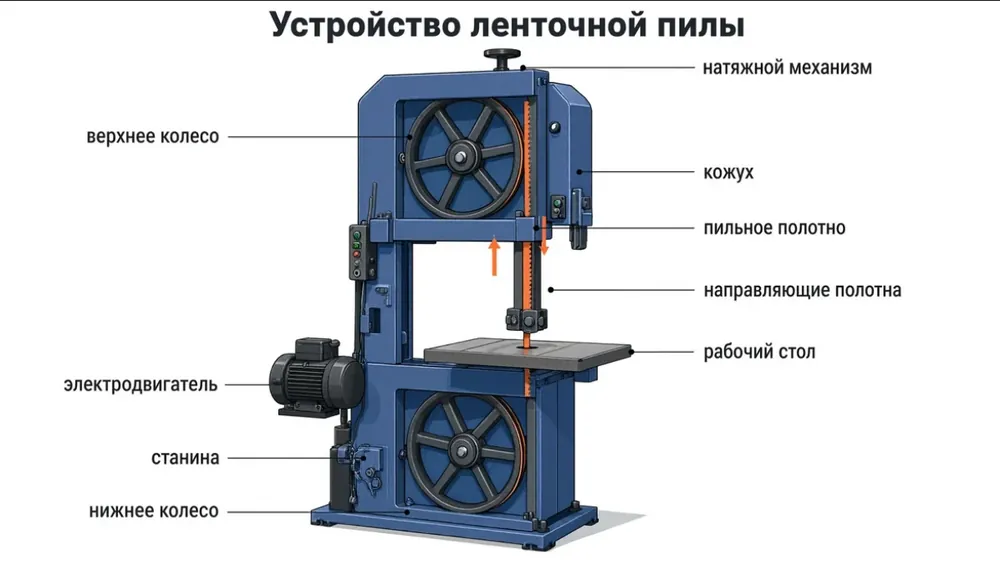

Из чего состоит ленточная пила
Конструктивно ленточная пила проста. Основные элементы — корпус, стол, шкивы. Некоторые механизмы находятся внутри корпуса, у каждого — своя функция. Первый узел отвечает за усилие, второй — за стабильность положения полотна во время работы, третий — за вывод стружки и опилок. Оператору нужно контролировать состояние всех узлов. Поломка даже одного оборачивается снижением эффективности и точности обработки.
Станина и несущая рама
Станина — основа конструкции. На ней крепят шкивы, стол, электродвигатель и прочие узлы. Жёсткость и устойчивость станины необходимы для защиты от вибраций, отсутствие которых — залог точности, качества обработки.
Основания промышленных устройств изготовлены из чугуна. Они массивны, максимально надёжны, гасят даже выраженные вибрации. Для бытовых решений характерны стальные рамы. Они легче предыдущих, обеспечивают мобильность оборудования, но запас жёсткости достаточен исключительно для малых и средних нагрузок.
Шкивы и пильное полотно
Ведущий и ведомый шкив — основные механизмы станка. Электромотор раскручивает ведущий шкив, ведомый — следует за полотном, обеспечивает натяжение ленты, достаточное для уверенной обработки. Максимальный диаметр шкивов у бытовых пил — 200–250 мм, у промышленных — вдвое больше. Массивные шкивы требуют соответствующего крутящего момента и станины, однако, повышают производительность и точность обработки.
Для обода шкива характерна небольшая выпуклость, как у большинства ременных передач. Это необходимо для лучшего удерживания ленты, исключения её смещений. Внутри шкивов — подшипниковые опоры, нивелирующие вибрации, обеспечивающие общую плавность работы.
Пильное полотно крепят на шкивах подобно велосипедной цепи. Для регулировки натяжения предусмотрены винтовые, пружинные механизмы. Натяжение требует точного контроля. Нехватка провоцирует нестабильность, разрывы, неточности обработки, избыток — интенсивный износ подшипников.
Рабочий стол и направляющие
Рабочий стол — одна из ключевых частей устройства станка: он держит заготовку на одном уровне с полотном и даёт опору для ровной подачи. У большинства моделей стол наклоняется до 45 градусов — для угловых резов и скошенных кромок.
Направляющие не дают полотну уходить в сторону под нагрузкой. Роликовые направляющие держат ленту парой небольших колёс с боков и сзади, скользящие используют твёрдые вкладыши вместо роликов. Верхнюю пару подводят почти вплотную к заготовке — вместе с нижней она не даёт полотну скручиваться при боковом давлении дерева.
Для мелких деталей руки к полотну лучше не подносить — тут пригодится толкатель: планка подаёт заготовку последние сантиметры до зубьев, пока пальцы мастера остаются на безопасном расстоянии.
Важно! Заготовку нельзя тянуть на себя (назад) во время работы. Зубья пилы направлены вниз и могут застрять в древесине при обратном движении — в этом случае вы просто стянете ленту с вращающихся шкивов. Это приведет к обрыву полотна или серьезной поломке станка, что по-настоящему опасно.
Электропривод и система управления
Электродвигатель преобразует электрическую энергию в механическую. Мощность определяет породы древесины, с которым справится оборудование. Норма для бытовых решений — 500–750 Вт, профессиональных — не менее киловатта, чего достаточно для твёрдых пород.
Технологичные станки допускают регулировку скорости без привязки к мощности. Например, для мягкого дерева оптимальна высокая скорость, для твёрдого — низкая, исключающая перегрев и затупление зубьев. Для быстрой остановки предусмотрена тормозная система, блокирующая шкивы.
Мощность зачастую определяет мобильность. Вес стационарных моделей измеряется десятками килограммов. Их перенос затруднён или невозможен, однако, это компенсируется жёсткостью, что важно для точности обработки. Переносные версии компактны, допускают быстрый перенос, но не подойдут для трудоёмких задач из-за ограниченной мощности.
Система пылеудаления
Распиловка древесины сопряжена с образованием больших объёмов опилок, способных быстро забить зону реза. Чтобы исключить проблемы с производительностью, заедания и заклинивания ленты, необходимо использовать системы пылеудаления, представленные двумя версиями:
Сбор в мешок. Характерен для бытовых решений.
Удаление через гибкий шланг, подключаемый через патрубок. Вариант для профессиональных версий.
Чистота рабочей зоны влияет на точность реза — забитые опилками направляющие хуже держат полотно, а пыль на шкивах сбивает центровку ленты. Оседание пыли на подшипниках и электромоторе чревато перегревом, лишней нагрузкой. Своевременная чистка снижает риск поломки, увеличивает эксплуатационный ресурс.
Виды ленточных пил
У всех таких станков похожий принцип устройства, но их делят на группы сразу по нескольким признакам.
Например, по расположению полотна различают вертикальную и горизонтальную ленточную пилу. У вертикальной лента идёт сверху вниз через неподвижный стол, а заготовку направляет мастер — эта схема идеальна для столярных мастерских и криволинейных резов. Горизонтальные пилы по дереву — это ленточные пилорамы, где пильный узел движется по рельсам вдоль неподвижного бревна. Они используются исключительно для продольной распиловки стволов на доски и брус.

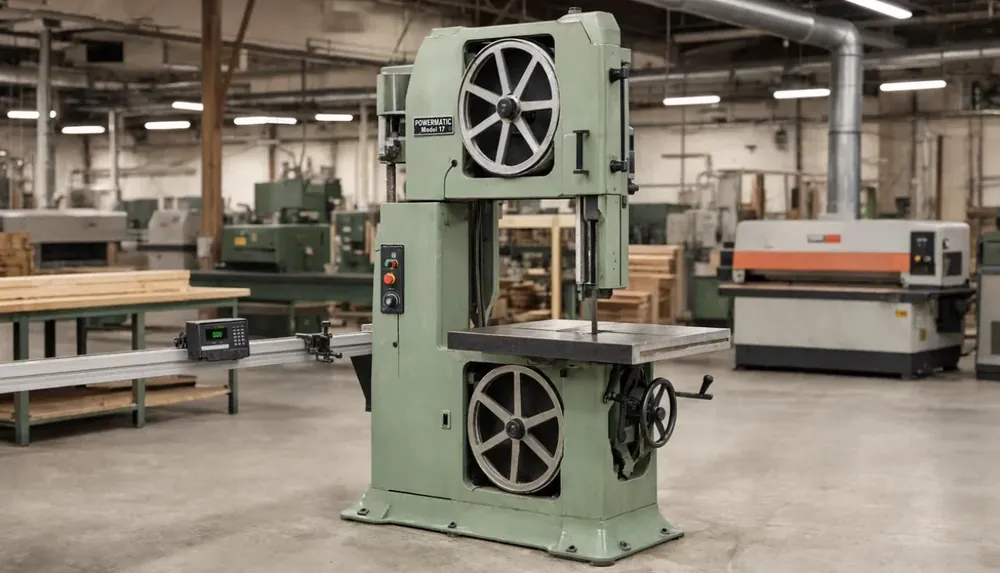

По назначению станки делят на бытовые и профессиональные: бытовая модель весит немного и справляется с эпизодической работой по дереву, а профессиональный станок выдерживает многочасовую нагрузку на лесопилке или мебельном производстве.
Третий классификационный признак — степень автоматизации:
Ручной режим — мастер сам подаёт заготовку и контролирует рез;
Полуавтоматический — оборудование подаёт заготовку, но остановка и запуск — под контролем мастера;
Автоматический — автоматизированы все процессы.
Для решения бытовых задач хватит ручной модели, для цеха — минимум полуавтоматической, в зависимости от производительности.
Пильное полотно: разводка, заточка и подбор
Стандартный диапазон ширины полотна ленточной пилы — 6–50 мм. От показателя зависит тип реза. Узкие ленты в 6–10 мм хорошо гнутся, незаменимы для криволинейного реза, широкие, до 50 мм, уверенно выдерживают прямую линию даже под нагрузкой, оптимальны для распиловки толстых заготовок.
Важный параметр — материал. Недорогие ленты делают из углеродистой стали. Они дёшевы, но быстро тупятся на твёрдой древесине. Биметаллическое полотно сочетает гибкую основу из пружинной стали с кромкой из быстрореза, что продлевает ресурс. Для нагруженных задач ставят полотна с твердосплавными зубьями. Они справляются с твёрдой древесиной, почти не подвержены затуплению при работе с мягкими породами.
Частоту зубьев измеряют в TPI, количестве зубьев на дюйм. Низкий TPI оптимален для мягких массивных заготовок, высокий — для твёрдых и тонких.
Разводка зубьев определяет поведение ленты в резе: специальный механизм отгибает зубья в стороны от её плоскости, чтобы пропил получался чуть шире толщины. Это нужно для снижения сопротивления, исключения заклинивания, заедания. Разводка представлена тремя типами:
Стандартная — зубья поочерёдно отгибают вправо и влево. Вариант для мягких пород дерева;
Зачищающая — два зуба отгибают в стороны, третий — оставляют прямым для финишной зачистки реза на твёрдых породах;
Волнистая — величина отгиба у каждого зуба меняется плавной волной, что исключает появление сколов на тонких заготовках, сложных материалах типа фанеры.
Передний угол заточки (угол атаки) тоже подбирают под материал: агрессивный угол в 10–15° легко и быстро врезается в мягкую древесину. Для твёрдых пород используют меньший передний угол (около 8–10°), чтобы зубья не вязли в плотном материале, а режущая кромка не выкрашивалась от высоких нагрузок.
Таблица 1. Параметры заточки ленточной пилы в зависимости от породы дерева
| Порода дерева | Угол заточки | Тип разводки | Скорость полотна |
|---|---|---|---|
| Мягкая (сосна, ель, липа) | 10–12° | Стандартная | Высокая |
| Твёрдая (ясень, дуб, бук) | 8–10° | Зачищающая | Средняя |
| Фанера и тонкие заготовки | 10–12° | Волнистая | Средняя или высокая |
Как выбрать ленточную пилу
Основной ориентир — спецификация. Четыре параметра определяют соответствие оборудования задаче:
Мощность электродвигателя — для периодического использования хватает 500–750 Вт, для твёрдых материалов, профессиональной эксплуатации — от 1 кВт;
Максимальная высота пропила — показывает, насколько толстую заготовку пропустит инструмент за один проход;
Тип конструкции — вертикальная схема подойдёт для фигурной резки, горизонтальная — для распиловки крупных длинных заготовок;
Диаметр шкивов — крупные шкивы меньше изнашивают полотно на изгибе, продлевают его ресурс.
Вспомогательные элементы, натяжитель, направляющие, шкивы, определяют удобство обслуживания станка. Например, рычажный натяжитель экономит время при смене ленты, а роликовые направляющие держат рез ровным на тонком полотне.
Полотно выбирают по тем же правилам, что и заточку: узкая лента с частым TPI — для мебельных деталей и фанеры, широкая с редким зубом — для бруса и брёвен, твердосплавные зубья — для плотных пород.
Подведение итогов
Ленточная пила — эффективный инструмент для обработки древесины, сбалансированный по производительности и точности. Моделей множество, что упрощает подбор подходящего варианта и для крупного производства, и для небольшой мебельной мастерской.
