Отжиг и отпуск — базовые виды термической обработки, которые меняют структуру металла за счет нагрева и охлаждения. Несмотря на внешнее сходство процессов, их цели прямо противоположны. Отжиг снимает внутренние напряжения и делает сталь пластичной, подготавливая её к дальнейшей обработке. Отпуск же проводится строго после закалки: он устраняет излишнюю хрупкость, сохраняя при этом высокую твёрдость детали.
Что такое отжиг стали
Отжиг — вид термообработки, предполагающий нагрев металла до высокой температуры с последующим медленным охлаждением. Смысл — снятие избыточной жёсткости после проката или сварки, возврат оптимальной структуры. После отжига деталь становится податливой, адаптированной к резу, сверлению и другим методам механической обработки: твёрдость падает, пластичность растёт, уходят внутренние напряжения.
Процесс отжига: нагрев и медленное охлаждение
Температура нагрева при отжиге варьируется в широких пределах (обычно от 650 до 1200 °C) и строго зависит от марки стали, содержания углерода и вида самого отжига. При нагреве выше критических точек исходные структуры переходят в аустенит, а деформированные после прокатки или ковки зёрна проходят рекристаллизацию — растут заново, ровными и без внутренних напряжений.
Деталь выдерживают до полного прогрева сечения и медленно охлаждают вместе с печью. Скорость охлаждения — решающий момент: чем она ниже, тем стабильнее и мягче получается структура, и тем ниже риск появления трещин.
Виды отжига
В зависимости от температуры нагрева выделяют следующие виды отжига:
- Диффузионный — на 100–200 °C выше верхней критической точки, выдержка до 20 часов. Выравнивает состав литых заготовок.
- Рекристаллизационный — около 680–750 °C, снимает наклёп после прокатки.
- Изотермический — выше критической точки с выдержкой при постоянной температуре, сокращает общий производственный цикл.
- Неполный — нагрев немного выше нижней критической точки. Чаще всего применяется для высокоуглеродистых (инструментальных) сталей, чтобы получить структуру зернистого перлита, снизить твердость и облегчить резку.
- Полный — нагрев на 30–50 °C выше верхней критической точки. Применяется для доэвтектоидных сталей (с низким и средним содержанием углерода), даёт ровную мелкозернистую структуру.
| Тип отжига | Температура | Назначение |
|---|---|---|
| Диффузионный | Более 1100 °C | Стабилизация и выравнивание состава заготовок |
| Рекристаллизационный | 680–750 °C | Удаление наклёпа |
| Изотермический | Выше максимальной критической точки | Ускорение структурных трансформаций |
| Неполный | Немного выше нижней критической точки | Снижение твердости высокоуглеродистых сталей, улучшение обрабатываемости |
| Полный | Выше верхней критической точки | Формирование мелкозернистой структуры у низко- и среднеуглеродистых сталей |
Что такое отпуск стали
Отпуск проводят исключительно после закалки. Он не является самостоятельной операцией. Закалённая деталь твёрдая, но хрупкая, может быть разрушена ударной нагрузкой. Отпуск решает эту проблему, повышает вязкость, а часть твёрдости при этом остаётся — баланс задаёт температура нагрева.
Процесс отпуска: точный повторный нагрев
Диапазон температур для отпуска ниже, чем при отжиге, — от 205 до 650 °C. Деталь нагревают, выдерживают заданное время и охлаждают на воздухе, без долгой выдержки в печи. Результат чувствителен к температуре, даже разница в пару десятков градусов станет определяющей. Чем выше температура, тем ниже твёрдость и выше вязкость.
Виды отпуска
Отпуск бывает трёх видов:
- Низкий, до 250 °C — снимает хрупкость мартенсита с минимальным влиянием на твёрдость. Часто используется для режущего инструмента.
- Средний, до 500 °C — переводит мартенсит в троостит, увеличивает вязкость, что ценно для пружин и рессор.
- Высокий, до 650 °C — даёт сорбит с балансом прочности и пластичности, для валов и шестерней.
| Тип отпуска | Температура | Результат | Пример |
|---|---|---|---|
| Низкий | До 250 °C | Снятие хрупкости | Свёрла, резцы, ножи |
| Средний | До 500 °C | Повышение вязкости | Рессоры, детали из пружинной стали |
| Высокий | До 650 °C | Достижение баланса между пластичностью и прочностью | Валы, шестерни |
Деталь без отпуска быстро покроется трещинами из-за внутренних напряжений и чрезмерной хрупкости.

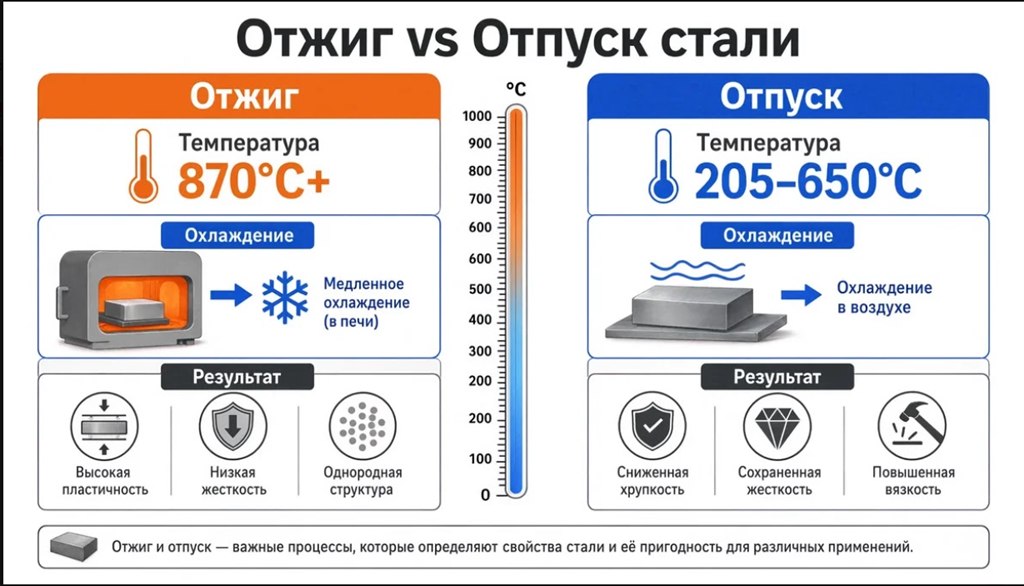

Главные отличия отжига от отпуска
Разница между отжигом и отпуском выражается в нескольких параметрах:
- Отжиг — самостоятельная операция: смягчает металл и снимает напряжения после проката или сварки. Отпуск всегда идёт вторым этапом, сразу после закалки: он убирает излишнюю хрупкость, но сохраняет запас твёрдости.
- Температура: отжиг доходит до 1100–1200 °C, отпуск редко поднимается выше 650 °C. Отжиг остывает вместе с печью часами, отпуск — на воздухе за куда более короткий срок.
- Структура: отжиг даёт крупные мягкие зёрна феррита и перлита, отпуск переводит хрупкий мартенсит в вязкие троостит или сорбит. После отжига деталь мягкая, после отпуска — прочная, без недопустимой хрупкости.
Когда применяют отжиг, а когда — отпуск
Отжиг выбирают перед серьёзной формовкой, предполагающей растяжение, сгибание детали, что невозможно при избытке жёсткости. Тот же приём актуален для металла неизвестного происхождения: данные о внутренних напряжениях отсутствуют. Отдельная задача — снятие наклёпа после прокатки.
Отпуск нужен там, где деталь прошла закалку и будет превращена в рабочий инструмент — нож, пружину, шестерню. Пропустить этап нельзя: без отпуска она быстро разрушится даже при нормативных нагрузках.
Области применения в промышленности
Обе операции востребованы в машиностроении, кораблестроении, строительстве, энергетике и аэрокосмической отрасли — везде, где металл работает под нагрузкой. Отжиг и отпуск имеют разное назначение, но опираются на общий принцип — термическое воздействие меняет структуру металла. Выбор режима определяет надёжность готового изделия.
