Сверлильный станок — это оборудование для формирования отверстий в заготовках из металла, дерева, пластика и других материалов. Необходимое направленное механическое воздействие создаёт сверло. От ручной дрели станок отличают три момента: жёсткая фиксация инструмента в шпинделе, направляющий механизм и оснастка, установленная под прямым углом к заготовке. В отличие от дрелей, сверлильные станки более производительны и гарантируют максимальную точность.
Назначение сверлильного станка и выполняемые операции
Главная задача сверлильного станка — сверление отверстий точного диаметра и глубины, но на практике его возможности гораздо шире:
- Сверление глухих и сквозных отверстий;
- Рассверливание — увеличение диаметра готового отверстия;
- Зенкерование — повышение точности и качества поверхности после сверления;
- Развёртывание — чистовая высокоточная обработка перед сборкой;
- Нарезание резьбы метчиками;
- Цекование — обработка торцовых площадок под гайки, шайбы и кольца;
- Вырезание дисков корончатыми свёрлами в листовом металле.
Для этих операций используются свёрла, зенкеры, развёртки и метчики, а на некоторых моделях — фрезы. Современные сверлильные станки максимально универсальны.

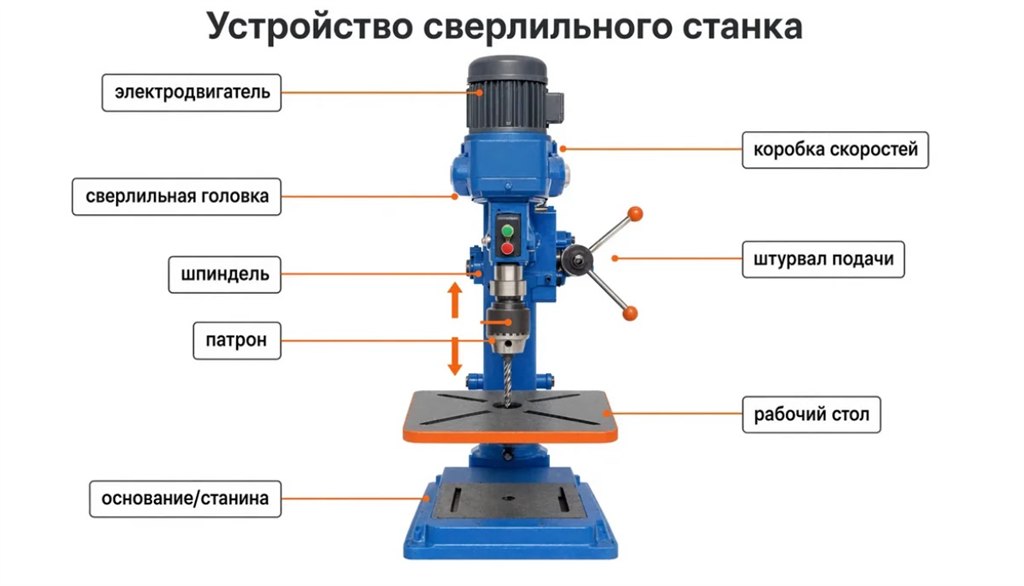

Устройство сверлильного станка: основные узлы
Конструктивно техника схожа, а главные отличия конкретной модели сводятся к габаритам и мощности. В конструкции выделяют несколько главных элементов:
- Основание (станина). Принимает массу устройства, гасит вибрации при сверлении металла. У промышленных моделей внутри станины иногда размещают резервуар со смазочно-охлаждающей жидкостью.
- Привод создаёт крутящий момент. Электромотор передаёт вращение через трансмиссию, а шпиндель фиксирует патрон, удерживающий сверло или зенкер. Качество подшипников шпинделя влияет на чистоту работы. Чем они лучше — тем меньше выраженность биения.
- Корпус. Изготовлен из стали или чугуна. Внутри — коробка скоростей для регулировки оборотов и механизм подачи сверла, определяющий глубину обработки.
- Рабочий стол фиксирует деталь: Т-образные пазы позволяют закрепить тиски, прихваты и струбцины. Высоту и угол наклона стола настраивают под конкретную заготовку — так станок обрабатывает и плоские, и сложные по форме детали.
- Штурвал, или рукоять подачи, управляет перемещением шпинделя по вертикали — оператор может плавно ввести сверло в металл.
Виды сверлильных станков
Специалисты делят сверлильные станки на группы по конструкции и расположению шпинделя:
- Вертикально-сверлильные станки — наиболее распространённый класс: шпиндель стоит вертикально, обработка идёт сверху вниз. Настольные модели подходят для небольших мастерских, а напольные — для обработки крупных заготовок на производстве.
- Радиально-сверлильные станки укомплектованы подвижной консолью или рукавом: шпиндельная бабка перемещается вдоль рукава и поворачивается вокруг колонны. Схема позволяет обрабатывать крупногабаритные детали без перемещения.
- Горизонтально-сверлильные станки применяют для глубокого сверления валов, стволов и других протяжённых заготовок: шпиндель движется параллельно основанию, деталь закрепляют на поворотном столе.
- Многошпиндельные сверлильные станки объединяют несколько шпинделей в одной головке и за цикл высверливают сразу группу отверстий, что позволяет увеличить скорость обработки.
По степени автоматизации выделяют модели с ручным управлением, полуавтоматические станки и станки с числовым программным управлением: координаты отверстий в них задаёт программа.
| Тип сверлильного станка | Конструкция | Назначение |
|---|---|---|
| Вертикальный | Вертикальный шпиндель, колонна, стол с регулировкой | Небольшие мастерские, мелкосерийный выпуск деталей |
| Радиальный | Подвижный рукав со шпиндельной бабкой | Производство крупногабаритных изделий для машиностроения |
| Горизонтальный | Направляющие для перемещения шпинделя параллельно основанию | Формирование глубоких отверстий |
| Многошпиндельный | Несколько шпинделей в общей головке | Массовое производство |
Типы трансмиссии и технические характеристики
Трансмиссия сверлильного станка передаёт вращение от электродвигателя на шпиндель и делится на три типа:
- Редукторная (коробка скоростей) — переключает скорости ступенчато, передает высокий крутящий момент и выдерживает большие нагрузки, поэтому идеально подходит для серийного производства.
- С электронной регулировкой — частотный преобразователь позволяет менять обороты плавно (бесступенчато), что дает возможность максимально точно подобрать режим резания под любой материал и инструмент.
- С ременным приводом — скорость меняют перестановкой ремня по шкивам разного диаметра. Наиболее простой вариант, который дополнительно защищает двигатель от перегрузок: при заклинивании сверла ремень просто проскальзывает.
Технические параметры показывают, с какими заготовками справится устройство:
- Мощность двигателя — у профессиональных моделей доходит до 2 кВт, чего достаточно для легированных сталей.
- Ход пиноли — расстояние, на которое опускается шпиндель за один цикл подачи.
- Максимальное число оборотов шпинделя — для крупных отверстий нужны низкие обороты, для тонких свёрл — высокие.
- Диаметр сверления — диапазон инструментов для патрона, начинается от 0,5 мм.
- Число скоростей — у профессиональных станков обычно больше 6.
- Наличие реверса — меняет направление вращения шпинделя вручную или с помощью автоматического механизма, что нужно для нарезания резьбы метчиком и извлечения застрявшего сверла.
Области применения сверлильных станков
Сверлильные станки используются практически во всех отраслях, где заготовку обрабатывают резанием:
- Машиностроение — отверстия под крепёж, штифты и посадочные места деталей;
- Металлообработка — сверлильные станки работают от небольшой мастерской до крупного завода с многошпиндельными станками на потоке;
- Деревообработка — сверление пазов под фурнитуру и шканты в мебельных щитах;
- Строительство — обработка несущих металлоконструкций, ферм и закладных элементов;
- Автомобильные и другие мастерские — рассверливание посадочных отверстий, восстановление резьбы.
Выбор модели определяется спецификой применения, материалом заготовок, производственными объёмами. Специалисты компании «РуСтан» подберут сверлильный станок под задачу и подскажут нужную мощность и точность.
