Оптическая линейка SINO KA-300 670мм/5мкм

Name: SINO KA-300 670мм/5мкм
Brand: Sino
SKU: MODEL-44151
Price: 26514 RUB
Availability: PreOrder
Rating: 5 (1 reviews)

Код товара:

44151

Нет в наличии

Оптическая линейка SINO KA-300 670мм/5мкм фото №1

Габаритные размеры цифровых оптических линеек SINO серии KA300 фото №2

Оптическая линейка SINO KA-300 670мм/5мкм миниатюра №1

Габаритные размеры цифровых оптических линеек SINO серии KA300 миниатюра №2

Цена для юр. и физ. лиц
26 514 руб.
с НДС - на 08.06.2026 г.

8 (495) 150-05-90

order@rustan.ru

Модель:		SINO KA-300 670мм/5мкм
Производитель:		Sino

Описание
Дополнительная оснастка
Документы
Комментарии
Отзывы (1)

Цифровая оптическая линейка SINO KA-300 670мм/5мкм применяется для точного измерения линейных перемещений. Результаты измерений выводятся на монитор с точностью 5мкм. Данные устройства, как правило применяются в измерениях перемещений кареток и столов токарных и фрезерных станков, а также определение перемещений цифровых упоров в отрезных станках и гильотинах.

Технические характеристики SINO KA-300 670мм/5мкм
Характеристика	Значение
Рабочая длина (мм)	670
Сечение (мм)	25х34
Разрешение (мкм)	5 мкм (0.5* мкм, 1* мкм)
Максимальная скорость	60 м/мин
Цена деления	0.02 мм (50 штрихов/мм)
Референтные метки	1метка каждые 50 мм
Выходной сигнал	TTL(+5В (±5%) 80мА)
Коннектор (разъем)	TTL 9-pin
Длина кабеля	3м
Рабочая температура	0~45°C
Тип защиты	IP55

* - под заказ

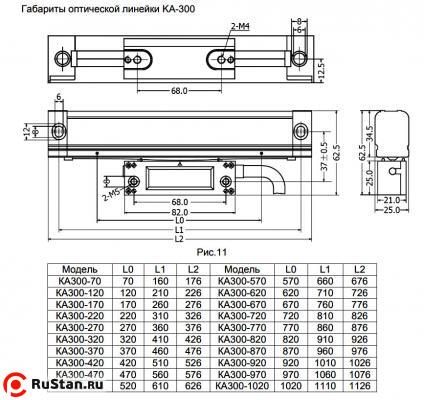

Габариты оптической линейки KA-300

Модель	L0	L1	L2	Модель	L0	L1	L2
KA300-70	70	160	176	KA300-570	570	660	676
KA300-120	120	210	226	KA300-620	620	710	726
KA300-170	170	260	276	KA300-670	670	760	776
KA300-220	220	310	326	KA300-720	720	810	826
KA300-270	270	360	376	KA300-770	770	860	876
KA300-320	320	410	426	KA300-820	820	910	926
KA300-370	370	460	476	KA300-870	870	960	976
KA300-420	420	510	526	KA300-920	920	1010	1026
KA300-470	470	560	576	KA300-970	970	1060	1076
KA300-520	520	610	626	KA300-1020	1020	1110	1126

L0: Фактическая длина измерения;
L1: Расстояние между монтажными отверстиями;
L2: Полная длина линейки;
L1 = L0+90, L2=L0+106

Базовая комплектация

Кабель в металлической оплетке - 3 м.
Защитный кожух, соответствующие длине линейки.
Документация по эксплуатации.

Опции

Комплект крепежных пластиной и уголков.
Удлинитель кабеля 3 м.
Удлинитель кабеля 10 м.
Дискретность измерений - 1 мкм.
Монтаж УЦИ и оптических линеек на станке Заказчика.

Комплектация за дополнительную плату

Устройство цифровой индикации Sino SDS3-1 на 1 ось

29 951p

Устройство цифровой индикации SINO SDS6-2V на 2 оси

36 000p

Устройство цифровой индикации SINO SDS6-3V на 3 оси ( арт. 51001000 )

37 807p

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.

Отзывы о SINO KA-300 670мм/5мкм:

Роман 03.01.2022

Достоинства:

Все отлично

Комментарий:

Спасибо за очень четкую работу. Товар полностью соответствует. Доставили быстро, в процессе все было под контролем, информация была. Редкость на сегодняшний день. Спасибо!

Покупал(а) для:

Своего производства

Ответить

Руководство на анг
Скачать(1.71 МБ) в формате PDF

Инструкция по установке цифровых оптических линеек всех видов
Скачать(4.71 МБ) в формате PDF
