Оптическая линейка SINO KA-500 520мм/5мкм

Цифровая оптическая линейка SINO KA-500 520мм/5мкм применяется для точного измерения линейных перемещений. Результаты измерений выводятся на монитор с точностью 5мкм. Данные устройства, как правило применяются в измерениях перемещений кареток и столов токарных и фрезерных станков, а также определение перемещений цифровых упоров в отрезных станках и гильотинах.

Технические характеристики SINO KA-500 520мм/5мкм
Характеристика	Значение
Рабочая длина (мм)	520
Сечение (мм)	18х20
Разрешение (мкм)	5 мкм (0.5* мкм, 1* мкм)
Максимальная скорость	60 м/мин
Цена деления	0.02 мм (50 штрихов/мм)
Референтные метки	1метка каждые 50 мм
Выходной сигнал	TTL(+5В (±5%) 80мА)
Коннектор (разъем)	TTL 9-pin
Длина кабеля	3м
Рабочая температура	0~45°C
Тип защиты	IP55

* - под заказ

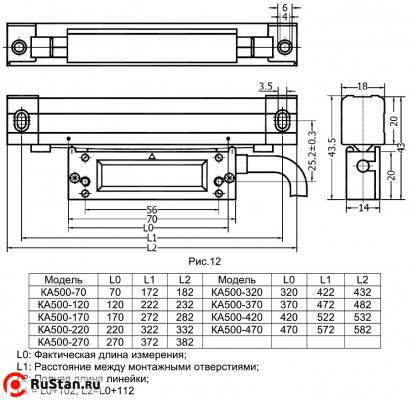

Габариты оптической линейки KA-500

Модель	L0	L1	L2	Модель	L0	L1	L2
KA500-70	70	172	182	KA500-320	320	422	432
KA500-120	120	222	232	KA500-370	370	472	482
KA500-170	170	272	282	KA500-420	420	522	532
KA500-220	220	322	332	KA500-470	470	572	582
KA500-270	270	372	382

• L0: Фактическая длина измерения;
• L1: Расстояние между монтажными отверстиями;
• L2: Полная длина линейки;
• L1 = L0+102, L2=L0+112

Базовая комплектация

• Кабель в металлической оплетке - 3 м.
• Защитный кожух, соответствующие длине линейки.
• Документация по эксплуатации.

Опции

• Комплект крепежных пластиной и уголков.
• Удлинитель кабеля 3 м.
• Удлинитель кабеля 10 м.
• Дискретность измерений - 1 мкм.
• Монтаж УЦИ и оптических линеек на станке Заказчика.
