Патрон токарный 3-х кулачковый Ø200 мм 3-200.07.15В

Код товара:
44458
Нет в наличии
Патрон токарный 3-х кулачковый Ø200 мм 3-200.07.15В фото №1

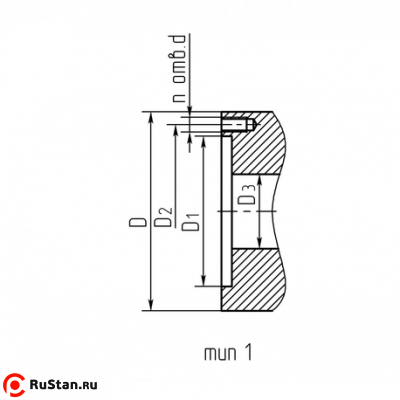

Чертеж фото №2
Модель:
3-200.07.15В
Производитель: БелТАПАЗ
  • Описание
  • Дополнительная оснастка
  • Документы
  • Комментарии
  • Отзывы
  • Сервис
  • Тип 1 – с цилиндрическим центрирующим пояском и с креплением через промежуточный фланец по ГОСТ 3889
  • Исполнение 1 – с цельными кулачками
  • Материал: сталь

Суммарная статическая сила зажима кулачками патронов: Р max Н = 37000

Максимально допустимая частота вращения: N max, min -1 = 4000

Классы точности по ГОСТ 1654:

  • В - Высокий

Технические характеристики токарного патрона 3-200.07.15В

Характеристика Значение
D, мм 200
D1, мм 165
D2, мм 180
D3, мм 60
nxd 6xM10
Шаг кулачка, мм 8
Макс. момент на ключе М max, Hm 160
Pmin, kH 37
Условный конус шпинделя -
Размер под ключ, мм 11
Масса кг, не более 17.6

Комплектация

  • Патрон с прямыми кулачками
  • Кулачки обратные
  • Ключ
  • Паспорт
  • Смазка ВНИИ НП-232 (для смазки спирали диска)

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.

Отзывы о 3-200.07.15В:

Отзывов пока нет, но ваш может быть первым.

Сервисное обслуживание

Гарантия производителя 1 год
Гарантия на заводские дефекты
Действует 1 год с даты покупки. Для обращения нужны паспорт изделия с отметкой о продаже и серийный номер — расходники и оснастка гарантией не покрываются.
Ремонт и запчасти
Опишите неисправность — примем заявку, согласуем ремонт с производителем и поможем с запчастями.
8 (800) 500-63-48
Подскажем, куда обращаться
Адреса центров этого бренда пока не собраны у нас на сайте. Позвоните или оставьте заявку — назовём ближайший авторизованный сервис и порядок обращения по гарантии.
Обозначение токарных патронов
Скачать(0.54 МБ) в формате PDF
Обозначение комплектующих
Скачать(4.44 МБ) в формате PDF
