Патрон токарный 4-х кулачковый Ø315 мм 4-315.55.34

Код товара:
39117
Нет в наличии
Патрон токарный 4-х кулачковый Ø315 мм 4-315.55.34 фото №1

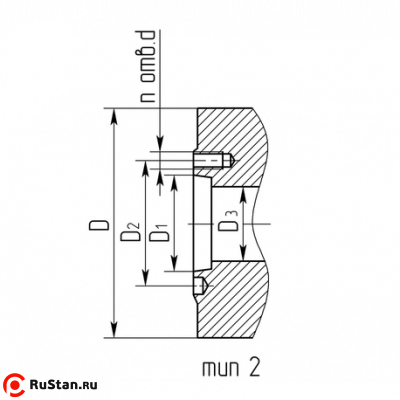

Чертеж фото №2
Цена для юр. и физ. лиц
195 585 ₽
с НДС - на 21.06.2026 г.
Лизинг
8 (495) 150-05-90
order@rustan.ru
Модель:
4-315.55.34
Артикул:
05038
Производитель: БелТАПАЗ
  • Описание
  • Дополнительная оснастка
  • Документы
  • Комментарии
  • Отзывы
  • Тип 2 – с креплением непосредственно на фланцевые концы шпинделей под поворотную шайбу по ГОСТ 12593
  • Исполнение 1- с цельными кулачками
  • Материал: сталь

Суммарная статическая сила зажима кулачками патронов: Р max Н = 55000

Максимально допустимая частота вращения: N max min -1 = 2800


Технические характеристики токарного патрона 4-315.55.34
Характеристика Значение
D, мм 315
D1, мм 196,869
D2, мм 235
D3, мм 100
nxd 6xМ20
Шаг кулачка, мм 10
Макс. момент на ключе М max, Hm 200
Pmin, kH 55
Условный конус шпинделя 11
Размер под ключ, мм 14
Масса кг, не более 51.5

Комплектация

  • Патрон с прямыми кулачками
  • Кулачки обратные
  • Ключ
  • Крепёж для установки патрона на шпиндель станка
  • Паспорт
  • Смазка ВНИИ НП-232 (для смазки спирали диска)

Комплектация за дополнительную плату

Диск 3-315.41.02.003 (315) Диск 3-315.41.02.003 (315) ( арт. 02337 )
18 922p
Ключ 3-315.41.01.010 (315) Ключ 3-315.41.01.010 (315)
0p
Кулачки прямые 4-315.41.12.004 Кулачки прямые 4-315.41.12.004 ( арт. 01-00000846 )
18 922p
Кулачки полусырые 4-315.41.12.014 Кулачки полусырые 4-315.41.12.014
0p
Кулачки обратные 4-315.41.12.015 Кулачки обратные 4-315.41.12.015 ( арт. 01-00000847 )
18 922p

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.

Отзывы о 4-315.55.34:

Отзывов пока нет, но ваш может быть первым.
Обозначение токарных патронов
Скачать(0.54 МБ) в формате PDF
Обозначение комплектующих
Скачать(4.44 МБ) в формате PDF
