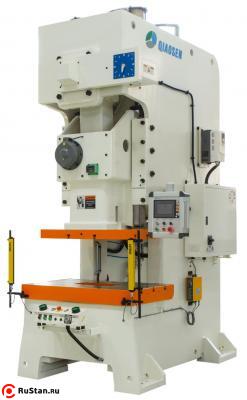

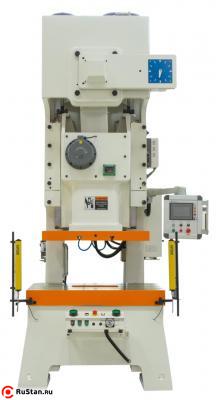

Пресс кривошипный 60 тонн Qiaosen ST-60
| Модель: |  |
ST-60 |
| Производитель: |  |
Qiaosen |
- Описание
-
Документы -
Видео
- Комментарии
- Отзывы
Прессы Qiaosen серии ST представляют собой однокривошипные прессы с C-образной рамой, предназначенные для небольших операций штамповки, но с высокой производительностью.
Прессы соответствуют стандартам точности класса 1 JIS или превосходят их.
В прессах Qiaosen применяются высокопрочные закаленные стальные рамы с шлифованной направляющей скольжения.
Это позволяет прессу минимизировать прогиб и повысить точность, а также увеличить срок службы инструмента.
Кованый коленчатый вал из метериального сплава 42CrMo, прецизионно обработанные шестерни и другие компоненты трансмиссии предназначены для плавной передачи мощности,
бесшумной работы и длительного срока службы.
Прессы серии ST представляют собой систему сухого сцепления, они имеют более длительный срок службы системы сцепления,
высокую скорость одиночного хода и высокий крутящий момент.

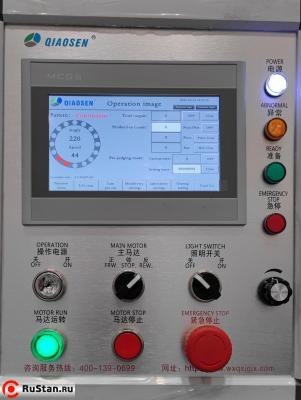

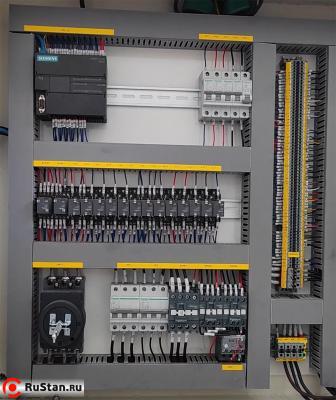

Платформа управления на основе Siemens и удобный интерфейс управления с сенсорным экраном стандартизированы для всех прессов QIAOSEN.
Они обеспечивают простоту эксплуатации и расширяемые возможности. Легко интегрируются с другими системами автоматизации.
Особенности пресса
- Тяжелая цельная стальная рама, сводящая к минимуму отклонение, высокая точность.
- Пневматический тормоз с сухим сцеплением OMPI, увеличенный срок службы.
- 6-точечная направляющая скольжения, применение процесса закалки и шлифовки для направляющей скольжения, что может повысить точность и низкий износ пресса, а также увеличить срок службы инструмента.
- Кованый коленчатый вал из метериального сплава 42CrMo, его прочность в 1,3 раза выше, чем у стали #45, а срок службы больше.
- Медная втулка изготовлена из оловянно-фосфорной бронзы ЗКСн10-1, прочность которой в 1,5 раза выше, чем у обычной латуни ВС6.
- Высокочувствительное устройство защиты от гидравлической перегрузки эффективно продлевает срок службы прессов и инструментов.
- Соответствует стандарту точности JIS Class I.
- Дополнительная подушка для штампа.
Схема пресса
|
① Маховик +Тормоз с сухим сцеплением +Зубчатый вал (трансмиссионная система)
② Зубчатое колесо ③ Коленчатый вал ④ Connecting Rods ⑤ Гидравлическая защита от перегрузки ⑥ Уравновешиватель ползуна ⑦ Подушка для штамповки ⑧ Станина ⑨ Главный двигатель ⑩ Подштамповочная плита ⑪ Ползун |
Технические характеристики |
||
|---|---|---|
| Характеристика | ST-60 | |
| Вид | V-тип | H-тип |
| Номинальное усилие пресса, тн | 60 | |
| Путь номинального усилия до НМТ, мм | 4 | 2 |
| Число ходов ползуна в минуту, S.P.M | 35~90 | 80~120 |
| Ход ползуна, мм | 120 | 60 |
| Максимальная высота штампа, мм | 310 | 340 |
| Регулировка высоты штампа, мм | 75 | |

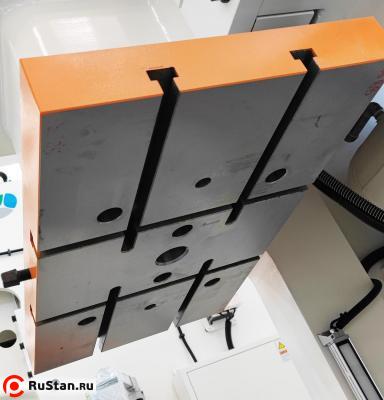

| Размер плиты ползуна, мм | 700*400*70 | |

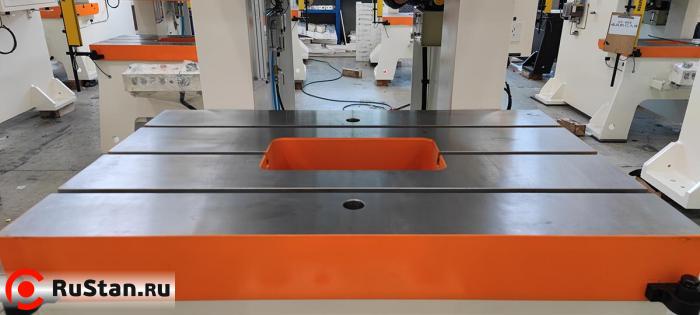

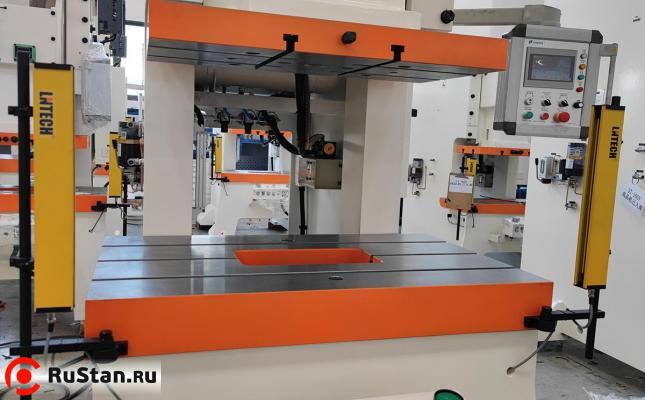

| Размер подштамповочной плиты, мм | 900*500*80 | |

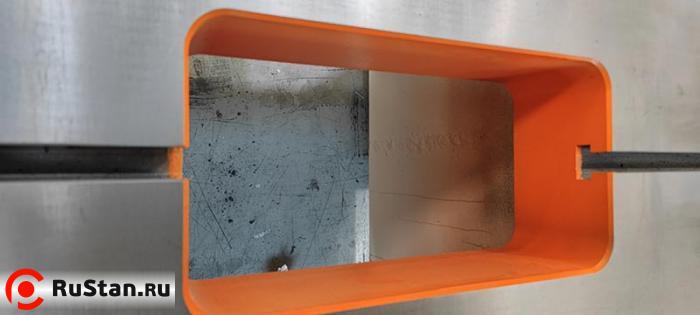

| Размер отверстия в подштамповочной плите, мм | 362х160 | |
| Расстояние от середины верхней плиты до станины, мм | 255 | |
| Расстояние от пола до подштамповочной плиты, мм | 785 | |
| Диаметр отверстия под хвостовик ползуна, мм | 50 | |
| Мощность главного двигателя, кВт*P | 5,5*4 | |
| Настройка хода ползуна | Электронная | |
| Давление воздуха, кг*см² | 6 | |
| Класс точности | JIS 1 | |
| Габаритные размеры, мм (Д*Ш*В) mm | 1595*1000*2800 | |
| Вес ST-60 , Тн | 5,6 | |
| Емкость подушки штампа, тн | 3,6 | |
| Ход подушки штампа, мм | 70 | |
| Активная зона подушки штампа, mm² | 450х310 | |
Размеры основных узлов
Размеры плит
Стандартная комплектация ST-60
- Гидравлическое устройство защиты от перегрузки
- Устройство продувки воздухом
- Устройство ручной регулировки слайдера (ниже ST60)
- Механические противоударные ножки
- Устройство регулировки электрического ползуна (выше ST80)
- Зарезервированный интерфейс устройства обнаружения неправильной подачи
- Двигатель с переменной частотой вращения (регулируемая скорость)
- Инструменты для обслуживания и ящик для инструментов
- Механический индикатор высоты штампа (ниже ST60)
- Реверсивное устройство главного двигателя

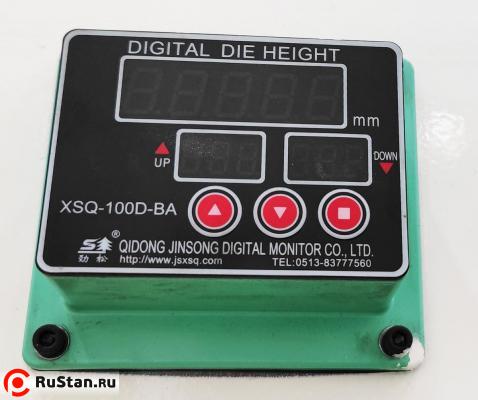

- Цифровой индикатор высоты матрицы (выше ST80)
- Световая завеса (охрана безопасности)
- Устройство балансировки слайдера и штамповочного инструмента
- Розетка
- Вращающийся кулачковый контроллер
- Электрическое устройство смазки консистентной смазкой
- Индикатор угла поворота коленчатого вала
- Сенсорный экран (предварительный перерыв, предварительная загрузка)
- Электромагнитный счетчик

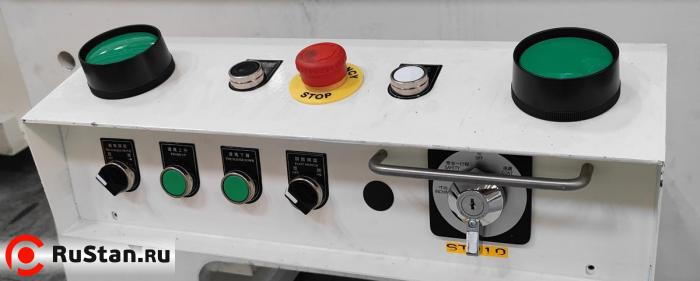

- Фиксированная двуручная операционная консоль
- Разъем источника воздуха
- Светодиодное освещение
- Устройство защиты от падения второй степени
Дополнительные опции (за доп. плату)
- Подвижная двуручная консоль Т-образного типа
- Рециркуляционная масляная смазка (выше ST-80)
- Устройство электрического регулирования высоты штампа СТ-60
- Мокрое сцепление
- Система быстрой смены штампов
- Антивибрационный изолятор
- Устройство для выбивания слайдов
- Тоннажный монитор
- Система «под ключ» с линией подачи рулонов и системой автоматизации
