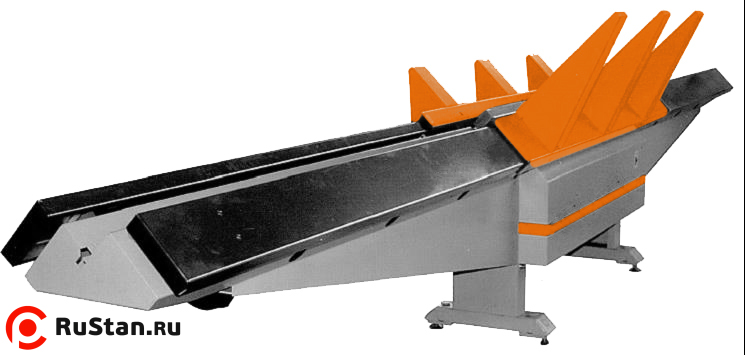

Станок тоннельной сборки Stalex SBHF-II

Станок ВОССТАНОВЛЕННЫЙ

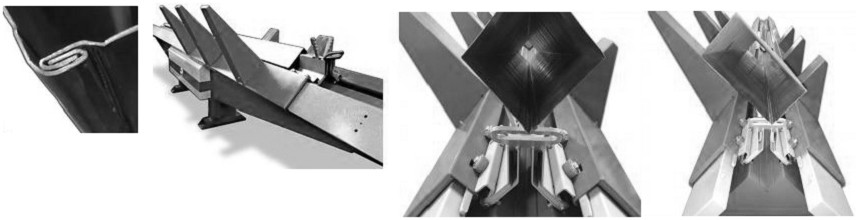

Станок тоннельной сборки воздуховодов предназначен для автоматизации рабочего процесса и увеличения скорости изготовления прямых участков вентиляционных коробов прямоугольного сечения. Формирование, соединение и осадка замка на воздуховоде происходит за один проход (формируя и соединяя фальцы, после чего осаживает их – соединяя их в замок). Дополнительно можно устанавливать опцию герметизации фальца – перед осаживанием фальцы, в открытый шов подаётся герметик для его уплотнения и (увеличивая жесткость замка и защиту от проникновения пыли и влаги)
Станок используется на строй площадках, предприятиях в составе автоматической линии для производства прямоугольных воздуховодах

Особенности

• Минимальное сечение воздуховода 140х140 мм.
• Специальная каретка (автопилот) для фиксации заготовки.
• Возможность производства короба из двух L-образных половинок
или из 4 полос металла.
• Возможно доукомплектовать модель SBHF-II опцией – герметизация фальца (перед осаживанием фальца, в открытый шов подаётся герметик для его уплотнения, что увеличивает жесткость замка и защиту от проникновения пыли и влаги)

Описание станка:
Весь станок изготовлен в виде прочной и надежной сварной стальной конструкции. Все основные компоненты станка оптимизированы для обеспечения максимальной жесткости с использованием самых современных методов расчета конечных элементов. Это гарантирует очень долгий срок службы при надлежащем использовании станка.

Концепция привода, а также благоприятный механический момент и распределение силы исключают необходимость в частом смазывании. Кроме того, валы роликов покрыты гильзой, которая препятствует попаданию абразивных частиц в редуктор или подшипник.

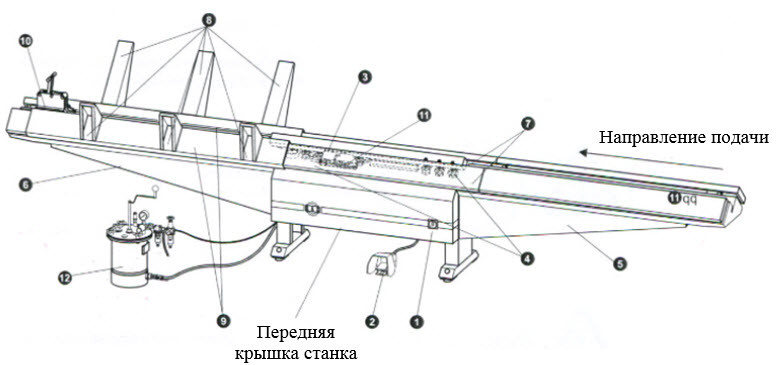

1) Главный переключатель включает и выключает станок.
2) Педальный переключатель запускает и останавливает вращение роликов.
3) Фальцовочная планка. Упорный подшипник и корпус для верхних фальцовочных роликов.
4) Фальцовочные ролики формируют и замыкают фальц, а также соединяют две заготовки.
5) Подающий стол
• Для загрузки заготовок
• Основание для направляющей системы.
6) Отводящий стол
• Опора для готового воздуховода
• Основание для направляющей системы
7) Направляющая система
• На ней работают направляющие каретки и автопилот /
• Два центральных направляющих рельса можно снять.
8) Опорные выступы
• Поддержание заготовок и воздуховодов
• Легко снимаются с направляющей системы. Могут быть изменены или заменены.
9) Направляющие каретки
• Подсоединяются друг к другу с помощью автопилота
• Направляет заготовки по направляющей системе через станок.
10) Автопилот
• Соединяет направляющие каретки друг с другом.
• Зажимает заготовки.
11) Дополнительное уплотнение впрыскивает уплотняющий состав в фальц. Устройство впрыска уплотняющего состава.
12) Расширительный бак для уплотняющего состава. Бак для уплотняющего состава.

Описание принципа действия:
Заготовки помещаются на подающий стол в направляющую каретку и зажимаются автопилотом.
После запуска станка с помощью педального переключателя ролики перемещают заготовки через станок. Они формируют и замыкают фальц воздуховода. Готовый воздуховод или соединенные заготовки могут быть сняты с отводящего стола или перемещены обратно к подающему столу с использованием направляющих кареток.

Технические характеристики тоннельной сборки SBHF-II
Характеристика	Значение
Наименование	Stalex SBHF-II
Рабочая толщина металла (Сталь σв <400 MРa (1 Н/мм2 = 1 MPa).	1,0-1,25 мм
Рабочая толщина металла (Нержавеющая сталь σв <510 MРa (1 Н/мм2 = 1 MPa).	до 0,8 мм
Максимальная длина воздуховода/изделия	2500 мм
Минимальное сечение воздуховода	140*140 мм
Максимальное сечение воздуховода	2000*2000 мм
Скорость подачи, приблизительно	15 м/мин
Высота опоры до	700 м
Длина опоры (подающей, отводящей - рабочая длина станка)	1500 мм
Количество опорных выступов	3*200 мм 3*500 мм
Рабочая высота станка	800 мм
Длина станка	5350 мм
Ширина станка, включая опорные выступы	1000 мм
Подводимая мощность	5,5 кВт (3x380/50 В/Гц)
Кол-во мест и габариты в упаковке	2100*1500*950 мм
Масса, приблизительно	710 кг
