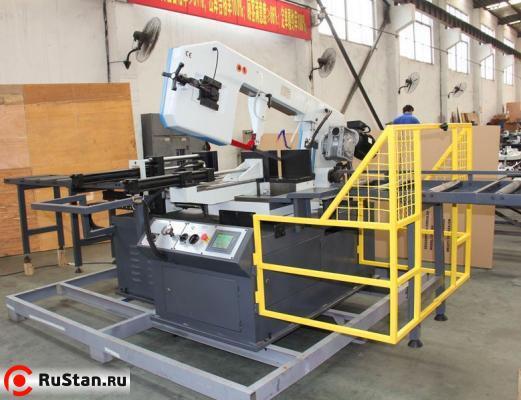

Ленточнопильный станок Metal Master PT-330 является гидравлически управляемой пилой с подачей материала вручную. Станок используется для нарезания стали, в том числе для нержавеющей и инструментальной стали, а также цветного и легкого металла. Пила имеет конструкцию, предназначенную для использования при многосменном производстве. Несущие элементы изготовлены из чугуна для прочности и гашения ударов и вибраций.

Пильная рама может поворачиваться на 60 градусов вправо и на 45 градусов влево для углового распила. Поворот пилы фиксируется рычагом на тумбе. Ограничение зоны поворота осуществляется съемным упором в форме стержня. Линейка-угломер отражает угол поворота пилы. Тиски имеют пропилы, расположенные напротив стандартных углов поворота.

Тиски размещаются на направляющей, что дает возможность их быстро и легко перемещать с одной стороны на другую и закреплять деталь. Упор механического типа имеет миллиметровую шкалу, закрепляемую на тиски, что снижает усилие при резке на требуемую длину.

Ручной и автоматический режим переключаются кнопками, находящимися на панели управления. Панель управления также содержит кнопки для управления движением пильной рамы, полотна, скорости пилы, ручки управления тисками и усилием зажима, индикаторы и кнопку для аварийной остановки. После нажатия старта станок зажимает детали в тисках, запускает ленточное полотно и опускает пильную раму. По окончании цикла консоль поднимается вверх, ленточное полотно прекращает вращаться, тиски раскрываются и проводятся действия с обработанными деталями.

Ленточнопильный станок имеет механическую систему для натяжения пильного полотна, оснащенную контроллером разрыва. Рабочее положение пильной рамы и высота ее подъема задаются выключателями.

Полотно протягивается в твердосплавных направляющих, которые повышают точность при резке. Кронштейн таких направляющих перемещается по рельсам и фиксирует положение полотна в зависимости от размеров заготовки. Специальная щетка очищается полотно от появляющейся стружки.

Станок имеет съемный экран. Через металлический ящик с фильтром выполняется слив СОЖ, куда собирается стружка.

Базовая комплектация станка содержит рольганг с регулированием по высоте, который может быть установлен по обеим сторонам станка. Перемещение установки происходит за счет монтажных пластин с отверстиями.


Технические характеристики Metal Master PT-330

Характеристика Значение
Угол -45° 90° +45° +60°
макс диаметр заготовки круглого сечения, мм 305 330 305 205
макс заготовка квадратного сечения, мм 305х250 460х250 250 205х250
двигатель 400V, 1,5/2,2 kW
скорость движения пилы, м/мин 40; 80
Размеры пильного полотна, мм 27х0,9х3960
габариты станка (ДхШхВ), мм 2310x1070x1630
Масса PT-330 станка, кг 750/830
