Модель: | PT-K 600 |
|
Производитель: | Metal Master | |
Сертификат: | Официальный дилер |
- Описание
-
Документы
- Комментарии
- Отзывы

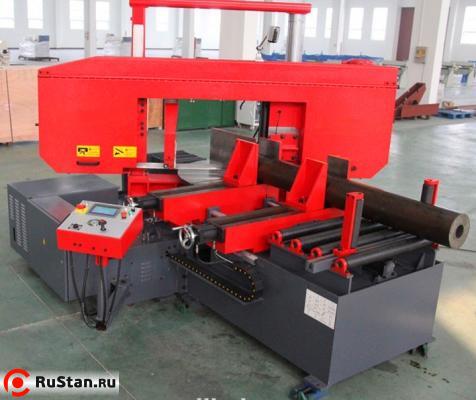

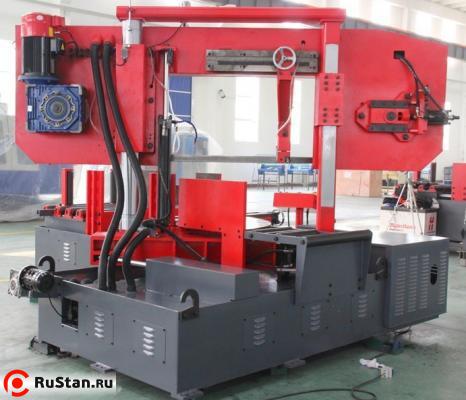

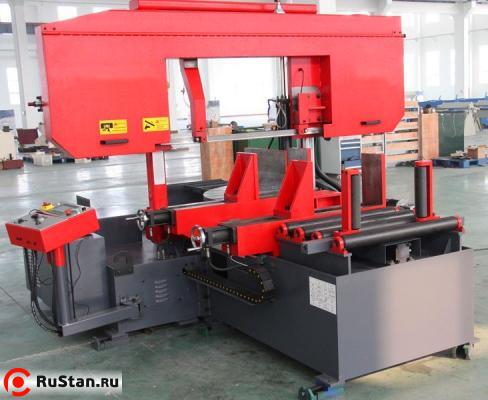

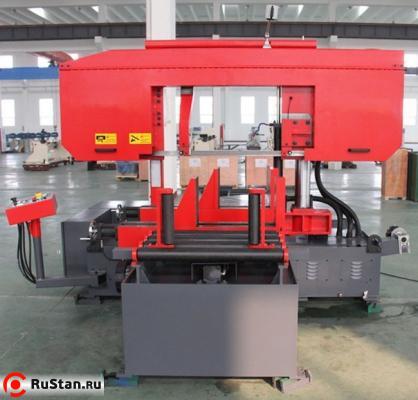

РТ-К 600 – это промышленный автоматический ленточнопильный станок с ЧПУ. Ленточнопильный станок предназначен для распила труб и сплошных заготовок, максимальным диаметром круга 600 мм и прямоугольной заготовки 850x600 мм под углом 90°, а также с возможностью поворота рамы для распила заготовок под углами 15°,30° и 45°.
Станок имеет 2 вертикальные колонны: первая колонна - основная (большего диаметра), по которой вертикально перемещается пильная рама; вторая колонна - направляющая, которая задаёт окончательное направление пильной рамы как при работе, так и на холостом ходу, а также делает конструкцию станка более жесткой, что позволяет гасить вибрационные колебания во время распила заготовки.
Пильная рама, представляет собой стальную сварную конструкцию. На автоматическом ленточнопильном станке РТ-К 600 возможна работа как в ручном режиме, когда каждая операция выполняется вручную (по нажатию соответствующей кнопки), так и в автоматическом режиме, когда станок выполняет весь цикл резания: зажим – подвод – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков. При работе в автоматическом режиме оператору необходимо лишь обеспечить подачу заготовок и нажать кнопку «Пуск».
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Тиски также можно зажимать вручную. На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.
Особенности Metal Master PT-K 600
- Угол пиления заготовок 90°; 15°; 30°; 45°;

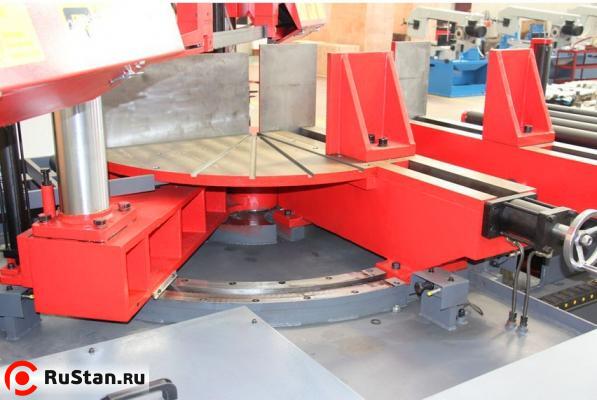

- Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма;
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически;
- Длина подачи заготовки контролируется автоматически c ЧПУ станка. Движение происходит по линейным направляющим гарантирующим точность подачи;
- ЧПУ станка ориентированно на работу в промышленном производстве (через развитый ввод сигналов от датчиков и вывод сигналов на исполнительные механизмы);
- Станок управляется трёхфазным двигателем;
- Станок оснащён серводвигателем для плавной регулировки. Серводвигатель обладает низким моментом инерции, высокой максимальной скоростью и малым весом, что позволяет работать в тяжелых условиях на продолжительных высоких скоростях;
- Аварийные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок, в случае если лента повреждена;
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин;
- Термозащита электродвигателя;
- Тиски гидравлические с возможностью быстрого зажима заготовок;
- Гидравлическое натяжение полотна;
- Дисковая щётка для очистки полотна от стружки, приводимая в движение автоматически;

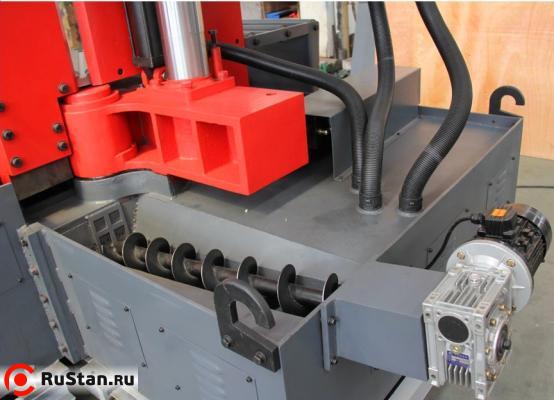

- Конвейер для сбора стружки, приводиться в движение автоматически;
- Сенсорный дисплей управления;
- Подсветка зоны резания;
- Гидравлическая система регулирования усилия резания;
- Автоматический подъём рамы при завершении резки
Технические характеристики Metal Master PT-K 600 |
|
---|---|
Характеристика | Значение |
Питание | 380 В, 50 Гц |
Мощность двигателя, кВт | 5,5 кВт, |
Привод двигателя | зубчатый |
Мощность насоса системы охлаждения, кВт | 0,75 |
Мощность гидравлической станции, кВт | 1,5 |
Емкость бака СОЖ, л | 70 |
Емкость бака гидравлической станции, л | 65 |
Скорость полотна, м/мин | 0-100 (асинхронный серводвигатель с датчиком обратной связи) |
Скорость подачи заготовки, мм/с | 0-30 |
Точность подачи заготовки, мм/мм | 0,1/100 |
Размеры ленточного полотна, мм | 54х1,6х6685 |
Поворот пильной рамы, град | 90,15,30,45 |
Шаг угла поворота пильной рамы, град | 1 |
Рабочая высота стола, мм | 820 |
Режущая способность | |
90° прямоугольного профиля, мм | 850х600 |
90° круглого профиля, мм | 600 |
45° прямоугольного профиля, мм | 400х600 |
45° круглого профиля, мм | 400 |
Размеры станка в упаковке (ДхШхВ) | 3550х2120х2660 |
Размеры подающей линии в упаковке (ДхШхВ) | 1790х1720х1490 |
Вес PT-K 600 станка и линии (нетто) | 3945 |
Вес станка и линии (брутто) | 4235 |
Комплектация Metal Master PT-K 600
- Станок РТ-К 600;
- Подающая линия;
- Биметаллическое ленточное полотно;
- Инструкция.
