13 310 953 руб.
с НДС - на 05.11.2024 г.
| Модель: |  |
Pilous ARG 520 DC CF-NC AUTOMAT |
| Артикул: | |
ARG 520 DC CF-NC |
| Производитель: |  |
Pilous-TMJ (Чехия) |
| Сертификат: |  |
Официальный дилер |
- Описание
- Дополнительная оснастка
-
Документы - Комментарии
- Отзывы

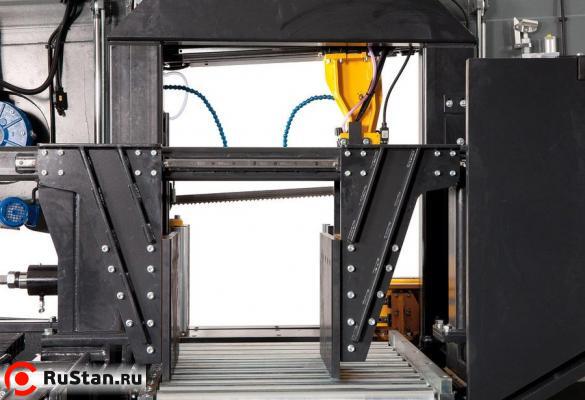

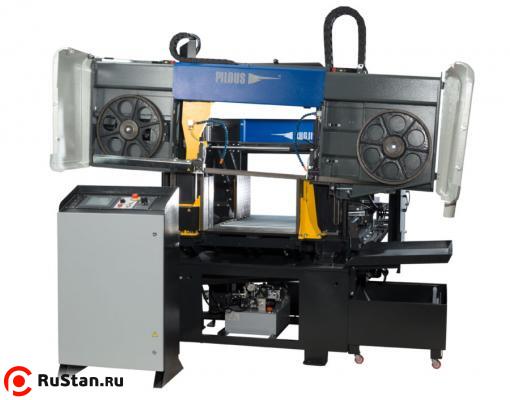

Массивный автоматический станок Pilous ARG 520 DC CF-NC AUTOMAT портального исполнения для универсального использования в промышленном производстве в для серийного и беспрерывного пиления труднообрабатываемых материалов и заготовок большого сечения. Крайне жесткая конструкция пильной рамы, установленная на массивные колонны с линейными направляющими, все это позволяет достичь максимальной жесткости всей системы в целом и производить точное пиление в условиях серийного производства при пилении любых металлов и сплавов обрабатываемых резанием. В данной модели используется полотно с шириной 41 мм и толщиной 1.3 мм, представленное на рынке широкой номенклатурой, для распиловки труднообрабатываемых материалов с большими сплошными сечениями, в том числе нержавеющих и инструментальных сталей. Станок оборудован системой подачи заготовок с сервоприводом (сервомотор с планетарным редуктором). Сервопривод и прецизионная шарико-винтовая пара позволят добиться максимальной точности подачи заготовки даже при пилении длинных деталей с большим числом перехватов подающих тисков. Предусмотрена возможность регулировки скорости подачи – 27, 42, или 50 мм/сек в зависимости от веса заготовки. Максимальное единичное перемещение подвижных тисков – 600 мм.

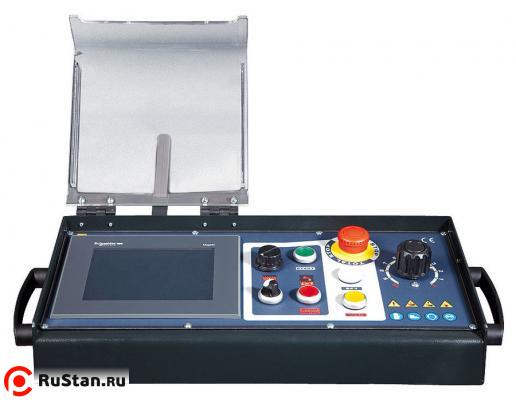

Пульт управления оснащен большим цветным сенсорным дисплеем. Система ЧПУ управляет всеми функциями станка, позволяет записывать более 60 индивидуальных программ резки с беспрерывным переходом от одной к другой. Предусмотрена возможность записи комментариев к каждой программе, например, номер чертежа или имя изделия. Предусмотрена возможность задания программ процессов резки для различного числа заготовок с разными размерами при беспрерывной работе. Станок может работать как в автоматическом и полу-автоматическом, так и в ручном режимах. Загрузочная зона станка оборудована жесткими роликами по всей ширине, для облегчения установки и перемещения крупных заготовок с большим весом. Надежная фиксация заготовки обеспечивается за счет наличия полноходных зажимных тисков с обеих сторон от реза. Подвижная направляющая связана с тисками, что обеспечивает максимально близкое ее расположение к резу. Перемещение направляющей также осуществляется по линейным направляющим.

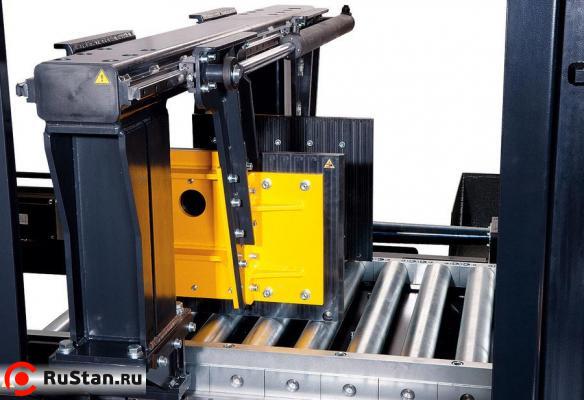

Сервопривод с ШВП оснащен планетарным редуктором, что гарантирует легкое перемещение даже самых тяжелых деталей. Для компенсации неровностей заготовки тиски имеют возможность самоцентрирования в зависимости от ее формы. Подвижные и неподвижные тиски в режиме работы раскрываются на 15 мм от материала, тем самым обеспечивают точную подачу без случайных смещений заготовки в процессе работы. Станок оснащен высокопроизводительной гидростанцией. Зажим тисков и опционально устанавливаемый верхний прижим, перемещение рамы в процессе резания и подъем в верхнюю позицию, зависящую от размера заготовки, осуществляется гидравлически. Предусмотрена возможность регулировки усилия зажима. Оба направляющих блока оснащены системой автоматической регулировки подачи в момент резания, что значительно повышает точность обработки и увеличивает срок службы инструмента. Высокие показатели производительности достигаются также вследствие использования частотного регулирования привода вращения пилы, что позволяет плавно регулировать скорость резания от 15 до 90 м/мин. Крупногабаритная тумба и массивные узлы крепления рамы, большая поверхность загрузочной зоны стола делают работу станка абсолютно стабильной и точной даже при обработке очень крупных заготовок. На станке установлена яркая светодиодная подсветка зоны обработки.
Особенности
- Для достижения максимальной точности подачи заготовки и реза, станок предназначен только для пиления под прямым углом;
- Несущие компоненты выполнены из отливок из серого чугуна, что повышает виброустойчивость станка;
- Использование в станке шкивов большого диаметра и трехсторонних твердосплавных направляющих пилы увеличивает многократно стойкость инструмента и точность распила;
- Новая конструкция узлов станка и использование зарекомендовавших себя комплектующих гарантируют долгий срок исправной работы;
- Станок прост в использовании благодаря эргономическому размещению на поворотном пульте элементов управления (электрических и гидравлических).
Технические характеристики Pilous ARG 520 DC CF-NC AUTOMAT |
|
|---|---|
| Характеристика | Значение |
| Угол пиления | 90° |
| Круг | 520 мм |
| Квадрат | 500 мм |
| Профиль | 700 x 480 мм |
| Главный двигатель | 400 В / 50 Гц / 4 кВт |
| Мотор помпы СОЖ | 400 В / 50 Гц / 0.12 кВт |
| Мотор гидростанции | 400 В / 50 Гц / 1 кВт |
| Серводвигатель | 400 В / 50 Гц / 4.5 кВт |
| Скорость подачи заготовок | 1,6 / 2,5 / 3 м/мин |
| Скорость пилы | 15 – 90 м/мин |
| Высота стола тисков | 920 мм |
| Объем бака гидросистемы | 26 л (ISO 6743/4 – HM) |
| Объем бака СОЖ | 35 л |
| Размеры пильного полотна | 5770х41х1,3 мм |
| Габаритные размеры (мин.) | 3200 х 2500 х 3000 мм |
| Габаритные размеры (макс.) | 3880 х 2770 х 3630 мм |
| Вес Pilous ARG 520 DC CF-NC AUTOMAT станка | 3100 кг |
Опции
Частотный преобразователь
Стандартная комплектация. Возможность регулировать скорость вращения пилы в диапазоне от 15 до 90 м/мин, назначая оптимальный режим для каждого материала.
Щетка для снятия стружки
Стандартная комплектация. Стальная щетка с независимым приводом. Удаляет стружку с пилы в процессе работы станка.
AG Регулятор усилия резания
Стандартная комплектация. Одностороннее гидравлически управляемое регулирование усилия подачи пилы в зависимости от обрабатываемости материала в процессе пиления. Снижает время распила и увеличивает срок службы инструмента.
Конвейер для стружки
Стандартная комплектация. Удаляет стружку со станка в контейнер в процессе работы. Снижает временные затраты на очистку станка, особенно при серийной резке сплошных материалов, когда образуется большое количество стружки.
Пистолет высокого давления
Стандартная комплектация. Предназначен для очистки рабочего пространства станка.
Светодиодная лампа
Стандартная комплектация. Светодиодная лента с крышкой обеспечивает качественное освещение рабочего пространства. Предназначена для наилучшего освещения зоны реза при недостаточном освещение на рабочего места.
Лоток раздающий
Является продолжением стола станка и позволяет отрезанным заготовкам скатываться в контейнер, когда ведется обработка большой серии. Лоток состоит из 2-х частей, что исключает стекание СОЖ вне станка
Смазка масляным туманом
Распыление масляного тумана на режущую кромку пилы. Заменяет традиционное охлаждение СОЖ, особенно при резке заготовок профильного сечения, когда происходит большая утечка СОЖ вне станка. Возможно использование органических масел.
Лазерный указатель
Проецирует линию реза на заготовку. Снижает время установки и упрощает позиционирование заготовки в станке.
Гидравлическое натяжение ленты с индикацией давления HD
Обеспечивает удобное натяжение ленточного полотна ручным гидронасосом до требуемого значения в соответствии с манометром и его показаниями во время использования станка. Оптимальное натяжение ленточного полотна необходимо для увеличения срока службы полотна и точность резания.
Индикатор натяжения пилы
Позволяет оптимально натягивать ленточную пилу и контролировать натяжение в процессе работы. Правильное натяжение многократно увеличивает срок службы инструмента и точность обработки.
Сигнальный фонарь М2
Сигнальный фонарь служит для дистанционного контроля рабочего статуса станка. Сигнал, подаваемый яркими светодиодами, виден с любой стороны станка благодаря уникальной конструкции отражателей.
Зеленый свет- станок находиться в рабочем режиме, происходит распил заготовки. После отрезки и остановки пилы, фонарь перестает гореть, обозначая готовность к следующему резу.
Красный свет- приводит к остановке станка. Индикация неисправности, такой как поломка пилы, перегрузка мотора, открытие защитных кожухов и прочих внештатных ситуаций.
Сигнальный фонарь М3
Сигнальный фонарь служит для дистанционного контроля рабочего статуса станка. Сигнал, подаваемый яркими светодиодами, виден с любой стороны станка благодаря уникальной конструкции отражателей.
Зеленый свет- станок находиться в рабочем режиме, происходит распил заготовки. После отрезки и остановки пилы, фонарь перестает гореть, обозначая готовность к следующему резу.
Красный свет- приводит к остановке станка. Индикация неисправности, такой как поломка пилы, перегрузка мотора, открытие защитных кожухов и прочих внештатных ситуаций.
Синий свет- предупреждающий сигнал. Сообщает о том, что обрабатываемая заготовка закончилась.
Ролик дополнительный
Устанавливается позади реза. Облегчает подачу длинных заготовок.
BG Электропривод увеличенной мощности
Электропривод с более производительным мотором 5,5 кВт увеличивает мощность резания. Эффективен для высокопроизводительной резки твердых металлов, например, нержавеющей стали.
Контейнер для сбора стружки
Для более удобного перемещения и выгрузки стружки контейнер оснащен колесиками и переворотным механизмом.
Контейнер для магнитного сепаратора
Контейнер для магнитного сепаратора представляет собой оцинкованный, мелко перфорированный контейнер для эффективного сбора стружки.Легко снимается при заполнении и легко моется.
Магнитный сепаратор
Магнитный сепаратор очень удобен для удаления мелкодисперсной стружки, экономит время на очистке охлаждающей жидкости и продлевает её срок службы. Устройство легко снимается и легко моется.
Комплектация за дополнительную плату
