574 280 руб.
с НДС - на 05.11.2024 г.
Модель: | STALEX SBS-250B |
|
Артикул: | 12010253 |
|
Производитель: | STALEX | |
Сертификат: | Официальный дилер |
- Описание
-
Документы
- Комментарии
- Отзывы

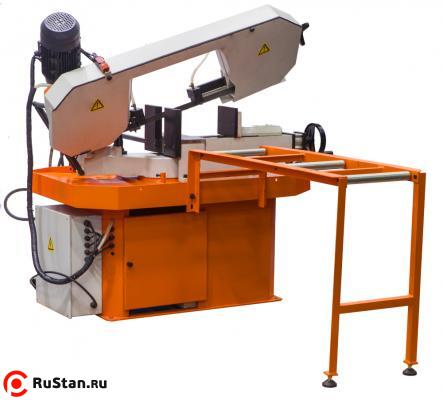

Модель Stalex SBS-250B является полуавтоматическим ленточнопильным станком, предназначенным для пиления профильных заготовок в серийном производстве и сплошных заготовок в штучных выпусках.

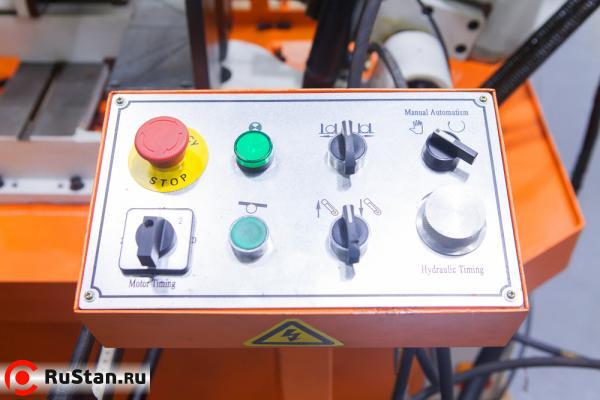

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

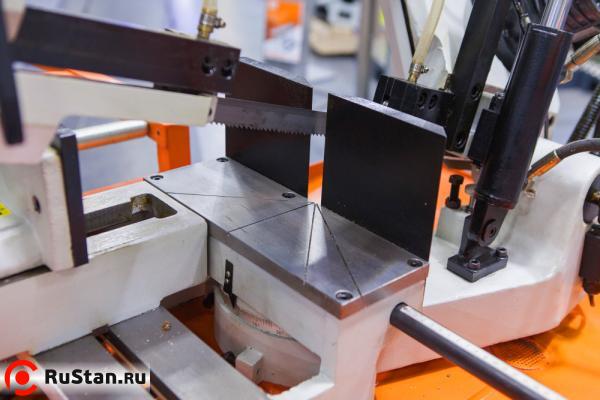

Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Станок Stalex SBS-250B позволяет делать распилы заготовок диаметром до 250мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы от -45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила (т.е. поворота рамы пилы по градусной линейке относительно неподвижных тисков).

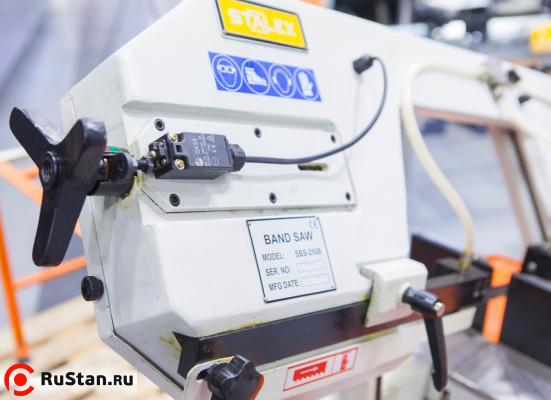

Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение трёхлучевой ручкой, механический узел натяжения полотна имеет датчик натяжения полотна.
Используя данную модель, имеющую гидравлические регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Гидравлические тиски автоматизируют процесс фиксации и снятия заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.

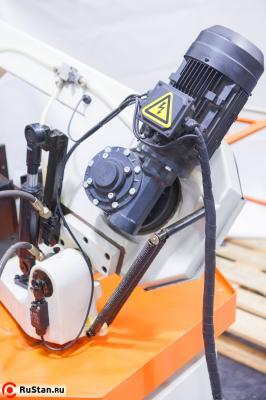

Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в мелкосерийном производстве. Движение ленты осуществляется через зубчатый привод с регулировкой скорости вращения полотна (53 и 79 м/мин).
Процесс пиления:

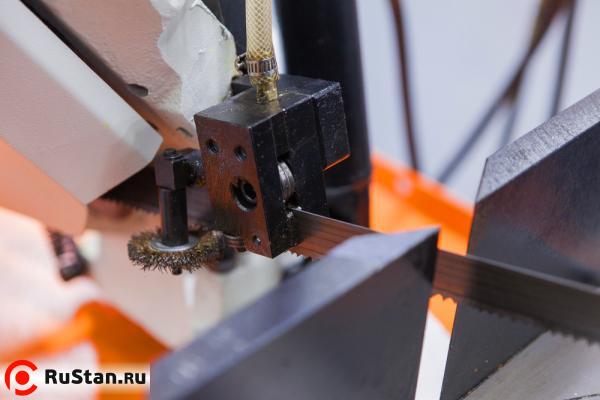

- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников.

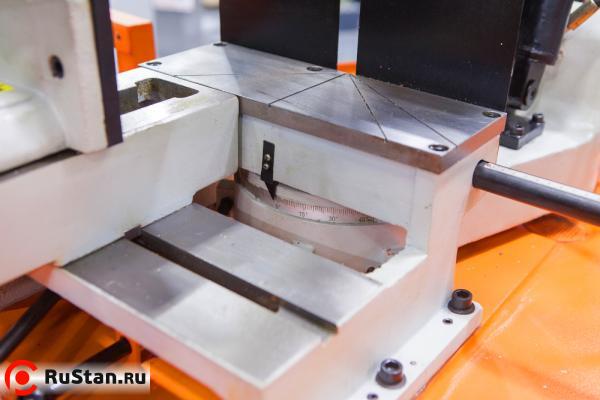

- Регулировка угла поворота вдоль шкалы.
- Регулируемая подача СОЖ в зону резания.
Основные элементы cтанка Stalex SBS-250B
- Литая чугунная рама гарантирует жесткость станка и гасит вибрации.
- Опускание рамы осуществляется при помощи гидростанции и веса рамы.
- Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
- Плавная регулировка скорости опускания рамы (подвод и рабочий ход)
- Автоматическое поднятие рамы после завершения реза, за счёт электромагнитного клапана гидравлической системы

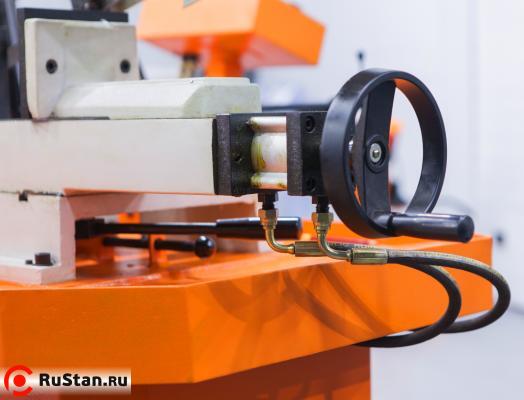

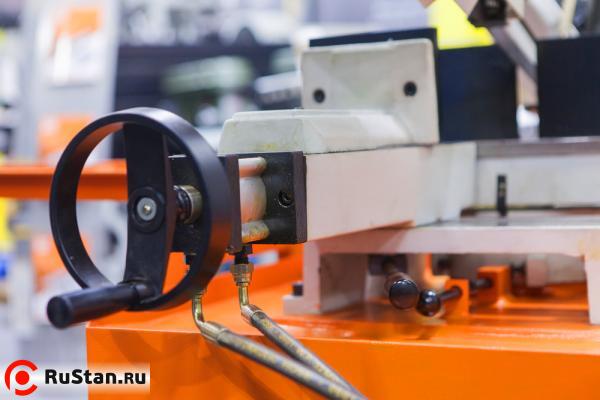

- Гидравлические тиски (+ возможность подводки механическим маховиком)

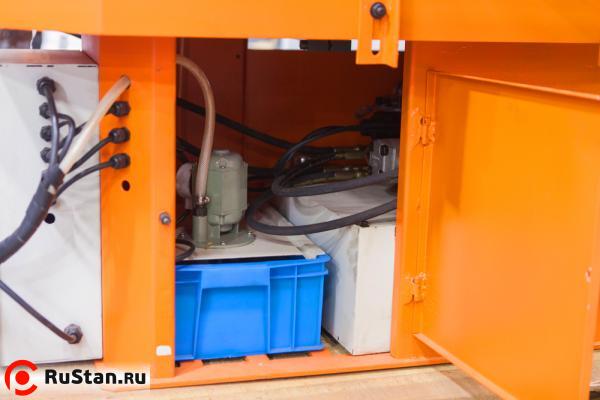

- Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы
Технические характеристики STALEX SBS-250B |
||||
---|---|---|---|---|
Характеристика | Значение | |||
Stalex SBS 250B | ||||
Питание | 3 фазы/380 вольт/50Гц | |||
Потребляемая мощность мотора | 0,85/1,1 кВт | |||
Скорость резания | 48/72 м/мин | |||
Число оборотов | 930/1400 об/мин | |||
Главный привод | зубчатый | |||
Мощность гидравлической станции | 550 Вт | |||
Мощность системы СОЖ | 40 Вт | |||
Диаметр шкивов | 340 мм | |||
Рабочая зона | +90° | -45° | +45° | +60° |
250 | 190 | 190 | 120 | |
280х230 | 180x230 | 180x230 | 115х230 | |
Угол разворота рамы | ||||
Размер полотна | 2750х27х0.9 мм | |||
Подача пильной рамы | гидростанция | |||
Тиски | гидравлические | |||
Натяжение полотна | механическое +датчик натяжения | |||
*Объём гидравлического бака | 40 л заливать 2/3 по уровню масла *используется гидравлическое масло стандартного качества (веретёнка) | |||
Объём бака СОЖ | 15 л заливать 2/3 по уровню СОЖ | |||
Рабочая высота стола | 720 мм | |||
Размер станка | 1300х750х1150 мм | |||
Размер упаковки (фанерный ящик) | 1420x810x1490 мм | |||
Масса нетто/брутто | 450/500 кг | |||
Производство | Китай | |||
Гарантия | 1 год | |||
Макс. размер пакета | макс. площадь обработки с прижимом равна макс. площади обработки без прижима |
Стандартная комплектация для Stalex SBS-250B
- Поворотный стол с возможность поворота -45°…0°…+60º
- Подвижные направляющие с твердосплавными пластинками
- Перепускной клапан плавная регулировка опускания пильной рамы
- Гидравлические тиски
- Скорость вращения пилы, 53 и 79 м/мин
- Ручное натяжение ленты

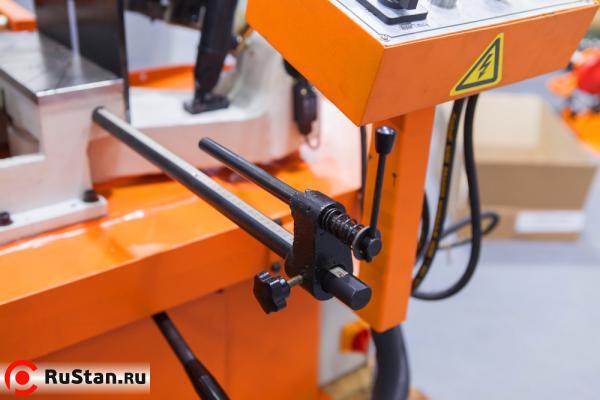

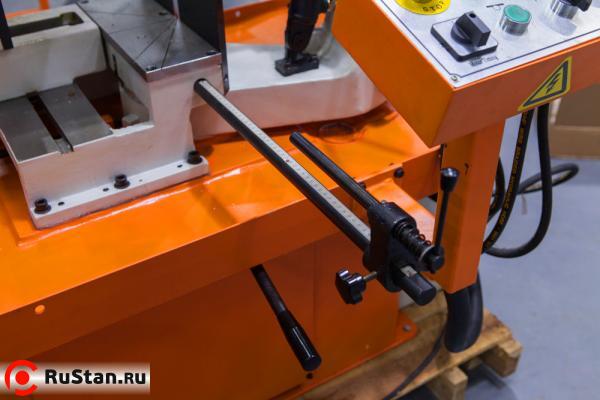

- Мерный упор - 500 мм
- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
- Пила ленточная квалитет М42
