Плоскошлифовальный станок JET JPSG-1640AH

Повышенная точность и скорость обработки, увеличенный размер рабочего стола, удобство программирования и эксплуатации в целом - главные отличительные особенности плоскошлифовального станка JET JPSG-1640AH. Он найдет применение в различных отраслях промышленности, везде, где заказчики предъявляют строгие требования к чистоте поверхностей изделий и их точности.

Станок относится к полуавтоматической серии оборудования. Он оснащен гидравлическими механизмами автоматического поперечного и автоматического продольного перемещение рабочего стола. При этом опускание шпинделя производится оператором вручную от маховика, цена деления нониуса - всего 0,005 мм (5 микрон). Поскольку JPSG-1640AH - старшая модель в линейке, размер рабочего стола увеличен до 400х1-20 мм, максимальный подъем оси шпинделя над столом - 630 мм.

С помощью гидравлики продольное перемещение стола составляет 1060 мм, вручную - 1100 мм. Поперечное автоматическое перемещение - 430 мм, ручное -460 мм. Поперечный ход стола в ручном режиме за один оборот маховика составляет всего 5 мм при цене деления нониуса 0,02 мм. Шлифовка осуществляется различными абразивными кругами, которые подбираются под конкретные задачи и материал заготовки. Круги для данного станка выбираются в диаметре 355 мм, скорость вращения постоянна и составляет 1450 об/мин.

Станок установлен на массивную станину из особопрочного чугуна, отлитую по фирменной технологии JET. Ее стенки имеют повышенную прочность, также предусмотрены дополнительные ребра жесткости. Такой подход обеспечивает повышенную жесткость и сводит к минимуму вибрации при работе. Для удобства оператора на JPSG-1640AH установлен механизм ускоренного подъема шпинделя. Эргономичный блок управления позволит без труда задать необходимую программу обработки и контролировать работу узлов и агрегатов. Как и все станки в линейке, JPSG-1640AH оснащен системой автоматической смазки (включая направляющие стола) и устройством подачи СОЖ к абразивному кругу.

Особенности станка JET JPSG-1640AH

• Станина станка отлита из высококачественного чугуна с толстыми стенками и усиленными рёбрами жёсткости, обеспечивающими высокую жёсткость конструкции станка и снижение вибрации
• База, направляющие, стол и стойка изготовлены из высококачественного чугуна
• Автоматизированные операции по 2-м координатам
• Ускоренное вертикальное перемещение шпинделя
• 4 шпиндельных подшипника (7 класс) для работы с высокой точностью
• Автоматическая система смазки с индикатором минимального уровня масла

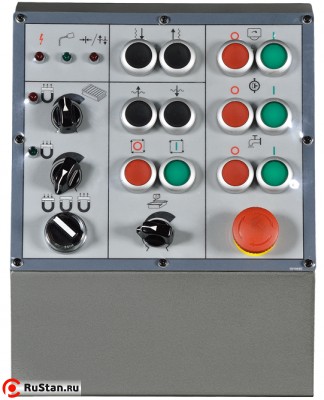

• Удобный пульт управления с размещенными на нем кнопками и переключателями

Стандартное исполнение JET JPSG-1640AH

• Электромагнитный стол
• Система подвода СОЖ и система охлаждения
• Гидромотор и насос
• Балансировочное кольцо
• Лампа местного освещения
• Балансировочная оправка
• Шлифовальный круг
• Фланцы шлифовального круга
• Алмазный карандаш для правки круга
• Ступенчатые блоки
• Съемник шлифовального круга
