Токарный станок с ЧПУ Realrez СК0640

Realrez СК0640 — токарный станок с числовым программным управлением, предназначенный для чистовой, получистовой и других токарных операций при обработке металлических заготовок. Оборудование применяется для наружного и внутреннего точения, подрезки торцов, обработки цилиндрических поверхностей и изготовления деталей вращения в производственных и ремонтных цехах.

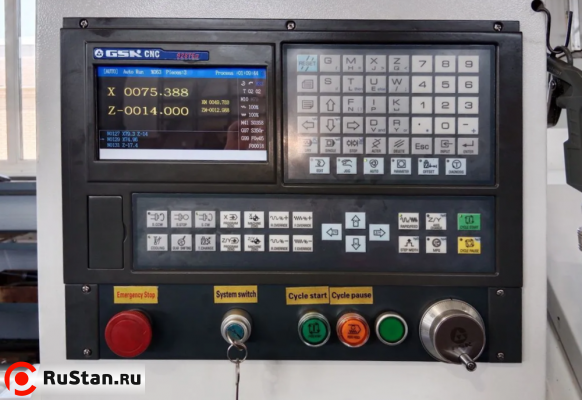

Станок оснащён системой ЧПУ GSK 928TEa с русскоязычным интерфейсом, ручным трёхкулачковым патроном диаметром 160 мм и четырёхпозиционным поворотным резцедержателем. Максимальный диаметр обточки над станиной составляет 250 мм, над суппортом — 100 мм. Перемещения по осям X/Z составляют 175/260 мм.

Шпиндель с фланцем A2-5 работает в диапазоне 150–2200 об/мин. Диаметр отверстия шпинделя составляет 48 мм, проходное отверстие — 36 мм. Мощность главного двигателя — 3 кВт. Ускоренные перемещения по осям X и Z достигают 6000 и 8000 мм/мин соответственно.

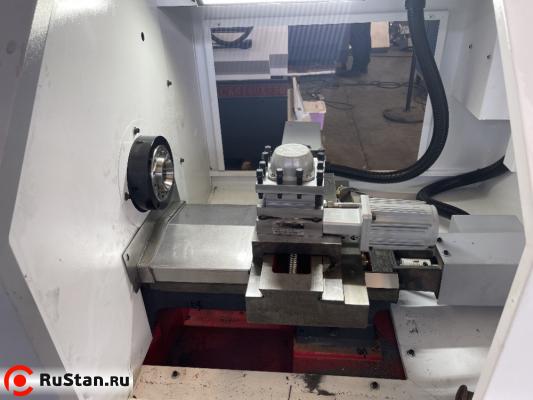

Realrez СК0640 имеет цельнолитую чугунную станину, усиленную рёбрами жёсткости. Перемещения суппорта выполняются по направляющим скольжения, устойчивым к вибрационным нагрузкам. Для удобства эксплуатации предусмотрены система охлаждения, автоматическая система смазки, светодиодное освещение рабочей зоны и защитные кожухи. Станок поддерживает автоматическое выполнение операций по управляющей программе.

Преимущества

• Токарный станок с ЧПУ для чистовой и получистовой обработки металла.
• Система числового программного управления GSK 928TEa на русском языке.
• Возможность автоматического выполнения токарных операций по программе.
• Максимальный диаметр обточки над станиной — 250 мм.
• Максимальный диаметр обточки над суппортом — 100 мм.
• Ручной трёхкулачковый патрон диаметром 160 мм.

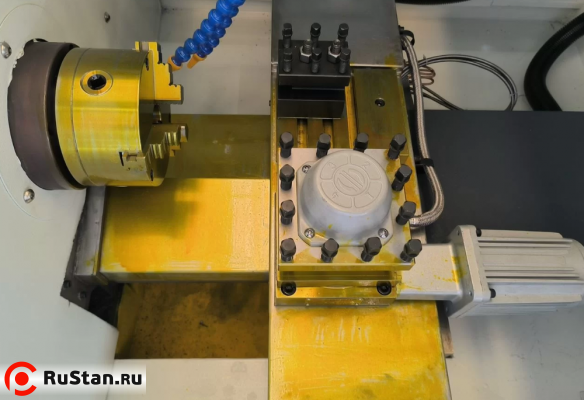

• Четырёхпозиционный поворотный резцедержатель.
• Размер устанавливаемого инструмента — 20×20 мм.
• Мощность главного двигателя — 3 кВт.
• Частота вращения шпинделя — 150–2200 об/мин.
• Шпиндель с фланцем A2-5.
• Диаметр отверстия шпинделя — 48 мм.
• Проходное отверстие шпинделя — 36 мм.
• Перемещения по осям X/Z — 175/260 мм.
• Ускоренный ход по оси X — 6000 мм/мин.
• Ускоренный ход по оси Z — 8000 мм/мин.
• Цельнолитая чугунная станина с рёбрами жёсткости.
• Твёрдость направляющих станины — 52 HRC.
• Направляющие скольжения с высокой жёсткостью и виброустойчивостью.
• Система автоматического смазывания.
• Система охлаждения с насосом мощностью 0,12 кВт.
• Светодиодное освещение рабочей зоны.
• Защитные кожухи зоны обработки.
• Возможность выбора расширенной комплектации с другими системами ЧПУ и дополнительной оснасткой.

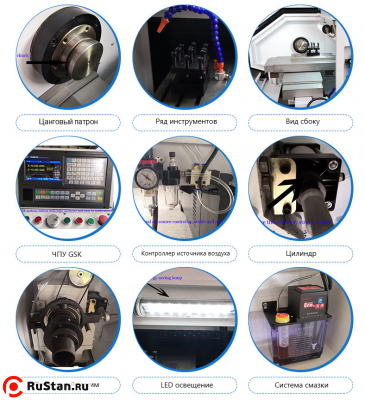

Особенности конструкции

Область применения

• Наружное и внутреннее точение металлических заготовок.
• Чистовая и получистовая обработка деталей.
• Подрезка торцов.
• Обработка цилиндрических поверхностей.
• Токарная обработка чугунных отливок.
• Изготовление втулок, осей, небольших валов и других деталей вращения.
• Выполнение повторяющихся операций по управляющей программе ЧПУ.
• Работа на машиностроительных и металлообрабатывающих предприятиях.
• Мелкосерийное и серийное изготовление деталей.
• Ремонтные и механические производственные участки.

Варианты расширенной комплектации

Для токарного станка Realrez СК0640 доступны дополнительные системы ЧПУ, варианты зажимных устройств, привода и средства автоматизации. Перечисленные ниже исполнения и устройства не входят в стандартную комплектацию и согласовываются отдельно при заказе оборудования.

Комплектация

• Система ЧПУ GSK 928TEa с русскоязычным интерфейсом.
• Цельнолитая чугунная станина, усиленная рёбрами жёсткости.
• Ручной трёхкулачковый патрон Ø160 мм с комплектом калёных кулачков.
• Четырёхпозиционный поворотный резцедержатель.
• Направляющие скольжения.
• Система охлаждения.
• Автоматическая система смазки.
• Светодиодное освещение рабочей зоны.
• Защитные кожухи зоны обработки.
• Набор инструментов.
• Инструкция по эксплуатации на русском языке.
