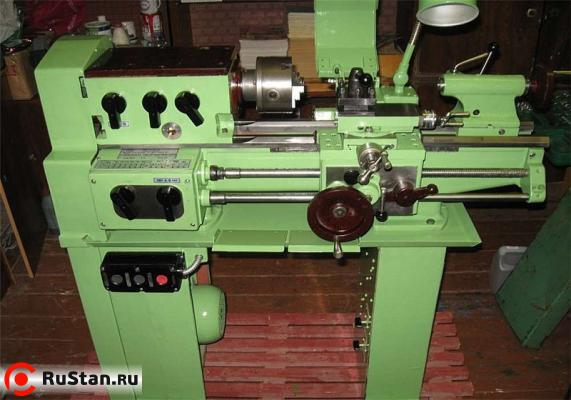

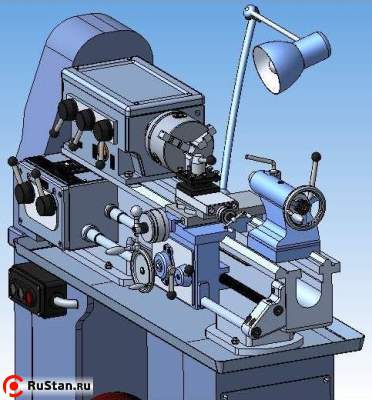

Настольный токарный станок ТВ-4 предназначен для занятий в школьных учебных мастерских по токарной обработке заготовок резанием. Это не тяжелый, полу-автоматический станок класса точности Н, применялся на уроках труда в школьных мастерских. ТВ-4 оставил след в истории советского станкостроения, как надежный токарный станок для школ.
Несмотря на свой достаточно солидный возраст, станок ТВ-4 все еще пользуется спросом среди домашних умельцев, что связано с его небольшими габаритами и хорошими функциональными возможностями. и низкой ценой вторичного рынка. К сожалению данный станок уже не выпускают. Ближайший отечественный аналог этого станка модель ТВ-9 и ТВ-7М, которые также представлены в нашем каталоге.
Школьный токарный станок ТВ-4 позволяет выполнять следующие виды токарных работ:
- проточку и расточку цилиндрических и конических поверхностей;
- подрезку торцов; отрезку;
- нарезание метрической резьбы;
- сверление и ряд других работ.
Конструкция основных узлов
Токарно-винторезный станок состоит из следующих основных узлов: передняя тумба, задняя тумба станина, передняя бабка, коробка подач, гитара, фартук, суппорт, задняя бабка, защитный кожух, корыто, электрооборудование, защитный экран.
Передняя тумба:
Передняя тумба станка ТВ-4 выполнена П-образной формы с ребрами жесткости в верхней и нижней части. Приводной электродвигатель установлен на задней стороне тумбы, на передней - реверсивная кнопка включения и выключения электродвигателя
Задняя тумба
Задняя тумба выполнена П-образной формы с ребрами жесткости в верхней и нижней частях. В задней тумбе смонтирован щиток с электрооборудованием.
Станина
Станина станка ТВ-4 коробчатой формы с окнами. Имеет две призматические направляющие. Передняя направляющая служит для передвижения каретки, задняя для перемещения задней бабки. Станина установлена на две тумбы.
Передняя ТВ4 крепится в левой части станины.
Установка коробки скоростей по линии центров в горизонтальной плоскости осуществляется двумя установочными винтами с гайками.
Технические характеристики настольного токарного станка ТВ-4
| Характеристика | Значение | |
|---|---|---|
| Наибольший диаметр изделия, устанавливаемого над станиной | мм | 200 |
| Наибольший диаметр точения над нижней частью суппорта | мм | 125 |
| Наибольший диаметр обрабатываемого прутка | мм | 15 |
| Расстояние между центрами | мм | 350 |
| Наибольшая длина обтачивания | мм | 300 |
| Пределы чисел оборотов шпинделя в минуту | оборотов минуту | 120-710 |
| Пределы продольных подач | мм/минуту | 0,08-0,012 |
| Диаметр отверстия в шпинделе | мм | 16 |
| Мощность электродвигателя | кВт | 0,6 |
| Габариты станка (длина, ширина и высота) | мм | 1100 x 470 x 1020 |
| Масса | кг | 280 |
