246 562 руб.
с НДС - на 05.11.2024 г.
Модель: | MML 250x550 V (2550 V) |
|
Артикул: | 00000015543 |
|
Производитель: | Metal Master | |
Сертификат: | Официальный дилер |
- Описание
-
Документы
-
Видео
- Комментарии
- Отзывы
Настольный токарный станок MML 2550V (MML 250x550 V) – это надёжное оборудование, которое незаменимо на небольших предприятиях занимающихся обработкой металлических изделий. Ходовой винт, с прочными металлокерамическими подшипниками, установленный на станке позволяет нарезать метрическую и дюймовую резьбу. Преимущества станка для токарной обработки MML 2550V заключаются в следующем:
- Широкий спектр технологических операций (расточка цилиндрических и конических поверхностей металлических заготовок, сверление, снятие фасок);
- Регулировка частоты вращения и скорости продольной подачи выполняется в широком диапазоне, что существенно увеличивает возможности использования различного режущего инструмента;
- Простая конструкция привода главного движения. Мощный электродвигатель, две ременные передачи. Используются надёжные ремни фирмы Gates, а это означает, что станок в процессе работы будет издавать минимальный уровень шума и в случае возникновения поломки его легко можно будет починить;

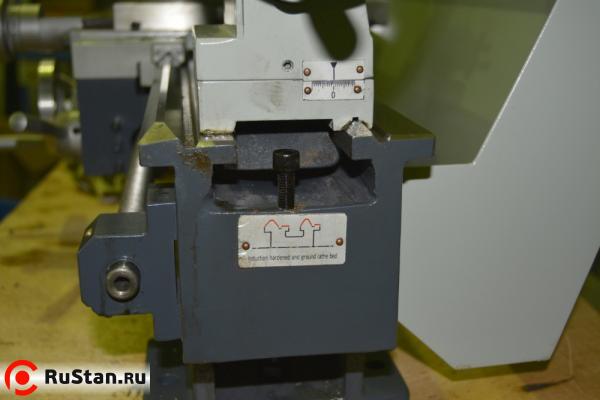

- Отшлифованные и закалённые методом ТВЧ направляющие станины станка;
- Аварийная кнопка остановки и защитный экран зоны резания позволяют избежать форс-мажорных обстоятельств. Оператор может быть уверен в своей безопасности.
Особенности MML 250x550 V (2550 V)
- Универсальный станок с небольшими компактными размерами
- Бесступенчатое электронное управление числом оборотов шпинделя
- Возможность цифровой индикации оборотов шпинделя
- Высокоточный закаленный шпиндель
- Биение шпинделя менее 0,009мм
- Возможность правого и левого вращения
- Высокая грузоподъемность подшипников
- Станина из литого отшлифованного чугуна
- Закаленные и шлифованные направляющие станины HRC 42-52
- Точность обработки заготовок
- Поперечная, верхняя и продольная каретки опоры-суппорта
- Продольная автоматическая подача
- Подшипники из металлокерамики для ходового винта
- Резьба на ходовом винте трапецеидального вида
- Возможность нарезки дюймовых и метрических труб

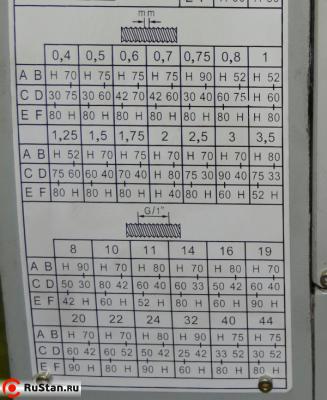

- Большой диапазон резьбы благодаря сменным шестерням
- Поперечное смещение для обработки длинных конусов
- Поворот верхней каретки для изготовления коротких конусов
- Аварийная остановка кнопкой
- Защитный экран в зоне работы.
Технические характеристики MML 250x550 V |
|
---|---|
Характеристика | Значение |
Электропитание: | |
Двигатель | 1,1 кВт 220 В ~50 Гц |
Станочные данные: | |
Высота центров, мм | 125 |
Наибольшая длина обрабатываемой детали, мм | 550 |
Диаметр обработки над станиной, мм | 250 |

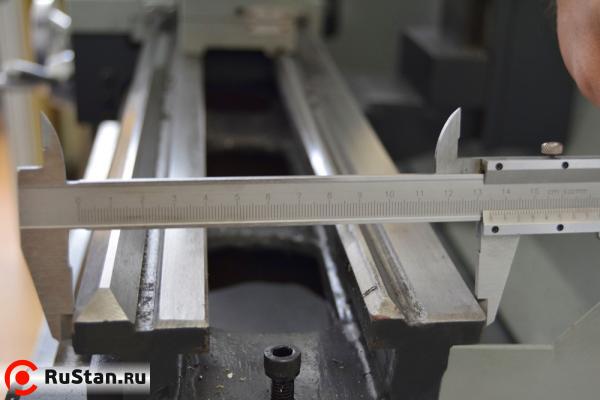

Ширина станины, мм | 135 |
Частота вращения шпинделя, об/мин | 150-2500 |
Количество ступеней | 2, бесступ. регулирование |
Внутренний конус шпинделя | МК 3 |
Диаметр сквозного отверстия в шпинделе, мм | 21 |
Ход верхней каретки суппорта, мм | 70 |
Ход поперечной каретки суппорта, мм | 110 |
Внутренний конус пиноли задней бабки | МК 2 |

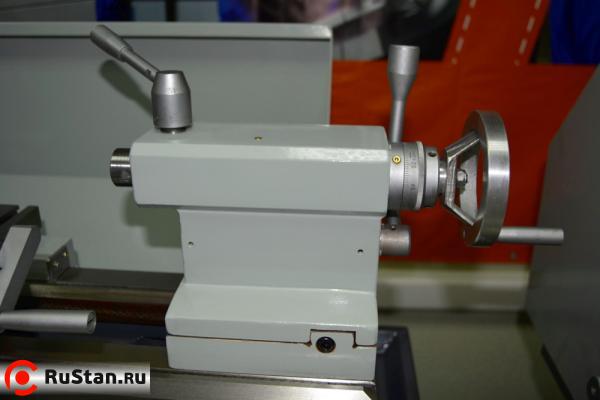

Перемещение пиноли задней бабки, мм | 70 |
Продольная подача, мм/об | 0,1 - 0,2 |
Пределы шага нарезаемых метрических резьб, мм | 0,4 - 3,5 |
Пределы шага нарезаемых дюймовых резьб, ниток на дюйм | 10 - 44 |
Высота державки резца, мм | 14 |
Габаритные размеры: | |
Габаритные размеры, мм | 1110 x 500 x 500 |
Масса станка, кг | 125 |
Стандартная комплектация

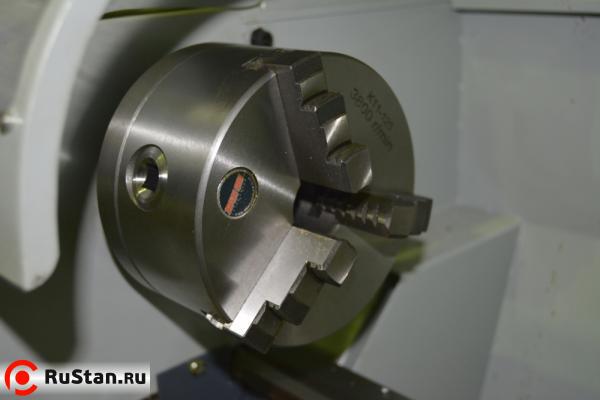

- 3-х кулачковый патрон 125 мм
- 4-х позиционный резцедержатель.
- Центр упорный.
- Защитное ограждение патрона.
- Поддон для стружки.
- Комплект сменных шестерен гитары.
- Инструментальный ящик с инструментом
Нормы точности настольных токарно-винторезных станков:
Измеряемая величина | Схема измерения | Предельное значение |
---|---|---|
Радиальное и торцевое биение шпинделя | А: 0,009 мм
В: 0,01 мм |
|
Радиальное биение присоединительной поверхности шпинделя | 0,009 мм | |
Радиальное биение оправки, установленной во внутренний конус шпинделя | А: 0,015 мм
В: 0,03 мм |
|
Параллельность пиноли задней бабки | А: 0,025 / 50 мм
В: 0,015 / 50 мм |
|
Биение оправки, установленной в центрах шпинделя и задней бабки | А: 0,03 мм
В: 0,03 мм |
|
Параллельность шпинделя | А: 0,03 / 250 мм
В: 0,03 / 250 мм |
|
Параллельность перемещения верхней каретки суппорта оси шпинделя | 0,04 / 75 мм | |
Радиальное биение токарного патрона | 0,04 мм | |
Радиальное биение измерительной оправки. закрепленной в токарном патроне:
А: Ø 20 мм В: Ø 30 мм |
А:
1. 0,04 мм 2. 0,08 / 100 мм В: 1. 0,04 мм 2. 0,08 / 100 мм |
