Термодиффузионное цинкование — технология защиты стали от коррозии, отличающаяся от альтернативных методов. Цинк не ложится на поверхность металла тонкой плёнкой, а проникает в структуру, формирует прочный железоцинковый сплав, интерметаллид.
Специалисты называют такую обработку шерардизацией, в честь английского инженера, придумавшего её больше века назад. Суть технологии проста: атомы цинка встраиваются в кристаллическую решётку стали на атомарном уровне, поэтому покрытие держится крепче обычной поверхностной плёнки, ложится ровно даже в труднодоступных местах детали. Параметры и методы контроля закреплены в ГОСТ Р 9.316-2006.
Принцип технологии термодиффузии

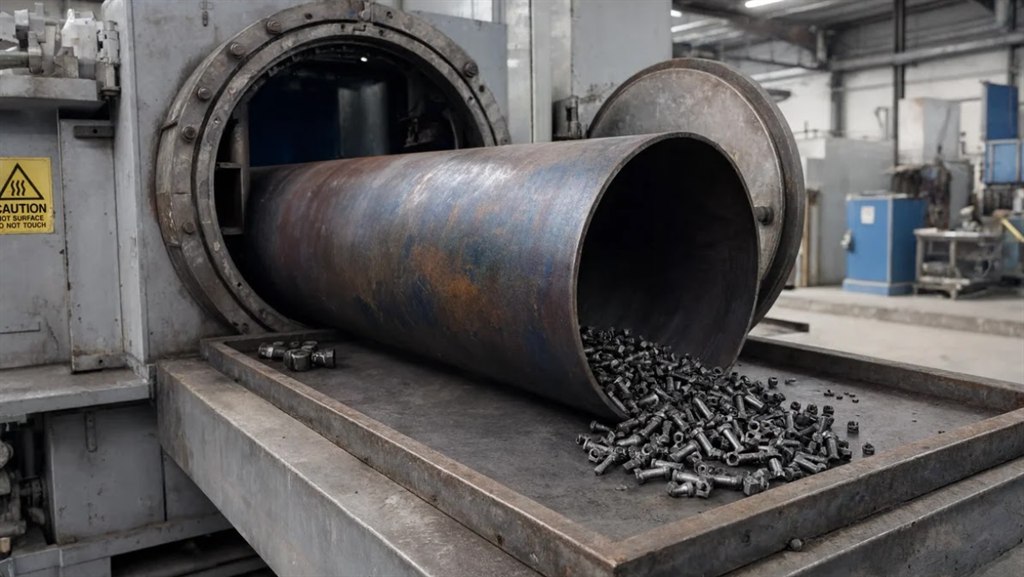

Мастера загружают детали вместе с цинкосодержащим порошком в герметичную реторту, металлический контейнер цилиндрической формы. Реторту отправляют в муфельную печь и нагревают до 290–470 °С. Под действием температуры цинк переходит в парообразное состояние, атомы металла проникают вглубь структуры металла, формируют плотный диффузионный слой на поверхности детали.
Контейнер вращается непрерывно, пока идёт цикл термодиффузии. Вращение перемешивает порошок и равномерно распределяет его по заготовке. Удаётся охватить все поверхности и полости, резьбу, пазы, глухие отверстия, куда не всегда добирается расплавленный металл при горячем цинковании или электролит при гальванике. Скорость термодиффузии зависит от температуры печи и массы партии. Средняя продолжительность цикла — 90–180 минут.
Этапы технологического процесса ТДЦ
Технология ТДЦ предполагает выполнение четырех последовательных этапов. Пропуски и нарушения очередности недопустимы — покрытие окажется неоднородным:
- Подготовка поверхности. Деталь очищают от жира, окалины и ржавчины дробемётной, абразивно-струйной или пескоструйной обработкой. Детали в масле, нефтепродуктах или СОЖ обезжиривают заранее.
- Нанесение покрытия. Детали и цинкосодержащий порошок отправляются в реторту, печь держит рабочую температуру, вращение равномерно распределяет смесь. Толщина покрытия растёт вместе с объемом насыщающего состава.
- Пассивация. Остывшие детали проходят через растворы без агрессивной химии в замкнутом цикле — обработка предотвращает образование «белой ржавчины» и готовит поверхность под окраску.
- Контроль качества. Толщиномером проверяют толщину и равномерность слоя, дополнительно исследуют точность, работоспособность резьбы, сцепление защитного покрытия с основанием.
| Номер этапа | Название | Описание |
|---|---|---|
| 1 | Подготовка поверхности | Удаление жировых, механических, химических загрязнений |
| 2 | Нанесение покрытия | Загрузка деталей в реторту, нагрев, вращение контейнера |
| 3 | Пассивация | Обработка защитными растворами, сушка |
| 4 | Контроль качества | Проверка толщины, адгезии защитного слоя, точности резьбы |
Согласно ГОСТ Р 9.316-2006 толщина представлена несколькими классами:
- 1-й — 6–9 мкм;
- 2-й — 10–15 мкм;
- 3-й — 16–20 мкм;
- 4-й — 21–30 мкм;
- 5-й — 40–50 мкм.
ГОСТ Р 9.316-2006 также фиксирует методы проверки толщины — толщинометрию и контроль свинчиваемости резьбы.
Преимущества термодиффузионного покрытия перед другими методами
- Коррозионная стойкость. Слой держит до 1500 часов в камере нейтрального солевого тумана, а дуплексная схема, сочетание цинка и краски, увеличивает показатель до 2500 часов.
- Равномерность. Слой повторяет рельеф детали вплоть до резьбы и глухих отверстий независимо от диаметра. У горячего цинкования на этих участках часто остаются наплывы.
- Отсутствие водородного охрупчивания. При гальванике водород проникает в сталь не только на этапе травления кислотой, но и в самом процессе электролиза, что критически повышает риск появления трещин под нагрузкой. Термодиффузия исключает электролиз и не требует кислотного травления. Обеспечена совместимость даже с крепежом класса прочности 10.9 и более высоких.
- Крепёж высокой прочности. Технология позволяет сохранить прочность высоконагруженных деталей, так как температуру процесса можно гибко настроить. Главное правило: нагрев при термодиффузии должен быть строго ниже температуры отпуска самой детали. Например, крепеж класса 10.9 (отпуск от 425 °C) безопасно цинкуют при 350–380 °C. Горячее цинкование, проходящее при стабильных 450 °C, в таких случаях перегревает металл и снижает его класс прочности.
- Экологичность. Реторта — герметичный контейнер без кислот, токсичных испарений и соединений хрома. При утилизации отходов допустимо применение стандартных схем.
- Диапазон толщины. Допустимая толщина слоя — от 5 до 100 мкм и более, при соответствующих требованиях заказчика. Горячее цинкование ограничено 45–120 мкм.
| Характеристика | ТДЦ | Горячее цинкование | Гальваника |
|---|---|---|---|
| Устойчивость к солевому туману | До 1500 часов, при дуплексном покрытии — до 2500 | 450–850 ч | 24–96 ч |
| Равномерность | Точное повторение рельефа, вплоть до тонкой резьбы | Вероятно появление наплывов на резьбе | Высокая равномерность при малой толщине |
| Водородное охрупчивание | Отсутствует | Минимальное | Есть вероятность |
| Толщина покрытия | 6–100 мкм и более | 45–120 мкм | 5–25 мкм |
| Совместимость с высокопрочным крепежом | Полная (режим нагрева подбирается индивидуально) | Высокая вероятность потери прочности | Вероятность водородного охрупчивания |
Область применения термодиффузионного цинкования
Технология термодиффузионного цинкования востребована везде, где деталь работает в жёстких условиях, находится под значительными механическими, атмосферными нагрузками:
- Строительство и инфраструктура — ограждения мостов и дорог, элементы трубопроводов, арматура инженерных коммуникаций.
- Нефтегазовая промышленность — арматура и крепёж для трубопроводов высокого давления.
- Электроэнергетика — элементы опор и конструкций линий электропередач.
- Машиностроение и автомобилестроение — крепёж от М4 до М90, детали ходовой части, несущего кузова, рамы.
- Мебельная промышленность и общее строительство — фурнитура, метизы общего назначения.
- Железнодорожный транспорт — арматура для крепления и укрепления полотна.
Термодиффузионное цинкование — идеально сбалансированная технология. Она позволяет получить максимально надёжное защитное покрытие без значительных финансовых вложений, универсальна, совместима с большинством деталей, от мелкого крепежа до крупных несущих элементов.
