Вал электродвигателя, болт из крепёжного набора, штуцер гидравлики — почти каждая деталь круглого сечения когда-то вращалась в патроне под резцом. Токарная обработка — это снятие слоя металла с вращающейся заготовки режущим инструментом, один из основных методов резания в металлообработке.
Результат зависит от трёх вещей: правильно подобранного резца, выверенного режима резания и точных замеров на каждом шаге. Ошибка в любой из них — и деталь уходит в брак либо резец крошится на первом же проходе.
Что такое токарная обработка и как проходит процесс

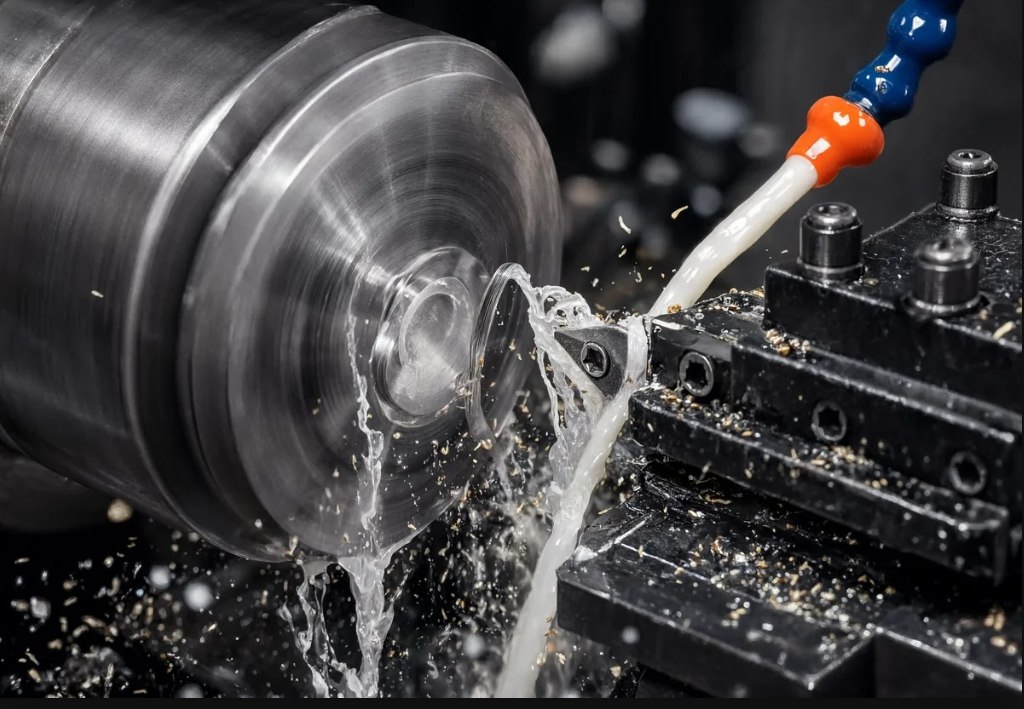

Заготовку зажимают в патроне или устанавливают между центрами, шпиндель раскручивает её — это главное движение. Резец при этом перемещается вдоль или поперёк оси, снимая металл, — движение подачи. Сочетание двух движений и формирует поверхность нужного профиля.
Токарная обработка металла даёт цилиндрические, конические, фасонные и резьбовые поверхности. Диаметр, длина, шаг резьбы, угол конуса — всё задаётся траекторией резца и настройками станка.
Обязательное условие: материал режущей кромки должен превосходить заготовку по твёрдости. Мягкий инструмент сминается о сталь и не снимает металл.
Виды токарных работ и операции
Точение
Основная операция — снятие слоя с вращающейся заготовки для получения цилиндра, конуса или сложного профиля. Разделяется на черновое (быстрый съём основной массы металла), получистовое и чистовое точение, которое доводит размер и качество поверхности до чертёжных требований.
Сверление, растачивание и развёртывание отверстий
Сверло, закреплённое в задней бабке, создаёт отверстие по оси заготовки. Расточной резец увеличивает диаметр уже существующего отверстия до нужного размера. Развёртывание идёт последним и поднимает точность с чистотой стенок.
Обработка канавок и отрезка
Канавочный резец прорезает продольные и поперечные углубления — под стопорные кольца, уплотнения, выход резьбы. Отрезной резец отделяет готовую деталь от прутка строго под прямым углом к оси.
Нарезание резьбы и обработка торцов
Резьбовой резец формирует наружную и внутреннюю резьбу с заданным шагом и профилем. Торцевание проходит при движении резца перпендикулярно оси — торец получается ровным, перпендикулярным и служит базой для дальнейших замеров.
Таблица 1. Скорость подачи по видам токарных работ, мм/об
| Вид работ | Черновая обработка | Чистовая обработка |
|---|---|---|
| Наружное точение | 0,3–0,8 | 0,05–0,2 |
| Торцевание | 0,2–0,6 | 0,05–0,15 |
| Растачивание | 0,2–0,5 | 0,05–0,15 |
| Отрезка | 0,05–0,15 | — |
| Прорезка канавок | 0,05–0,2 | 0,02–0,08 |
Механика образования и виды стружки
Резец вдавливается в металл, преодолевает сопротивление материала, и срезанный слой сходит по передней поверхности инструмента. Форма схода зависит от материала и режима:
- сливная — непрерывная лента, идёт при обработке цветных металлов и мягких сталей;
- элементная (скалывания) — отдельные, слабо связанные элементы, характерна для твёрдых сталей и малопластичных металлов на малых скоростях;
- ступенчатая — с надрывами по одной стороне;
- стружка надлома — рассыпается, типична для хрупких материалов (например, чугуна).
Важно! Длинная сливная стружка наматывается на деталь и портит поверхность. Дробление специальной геометрией пластины разбивает её на короткие витки и спасает качество изделия.

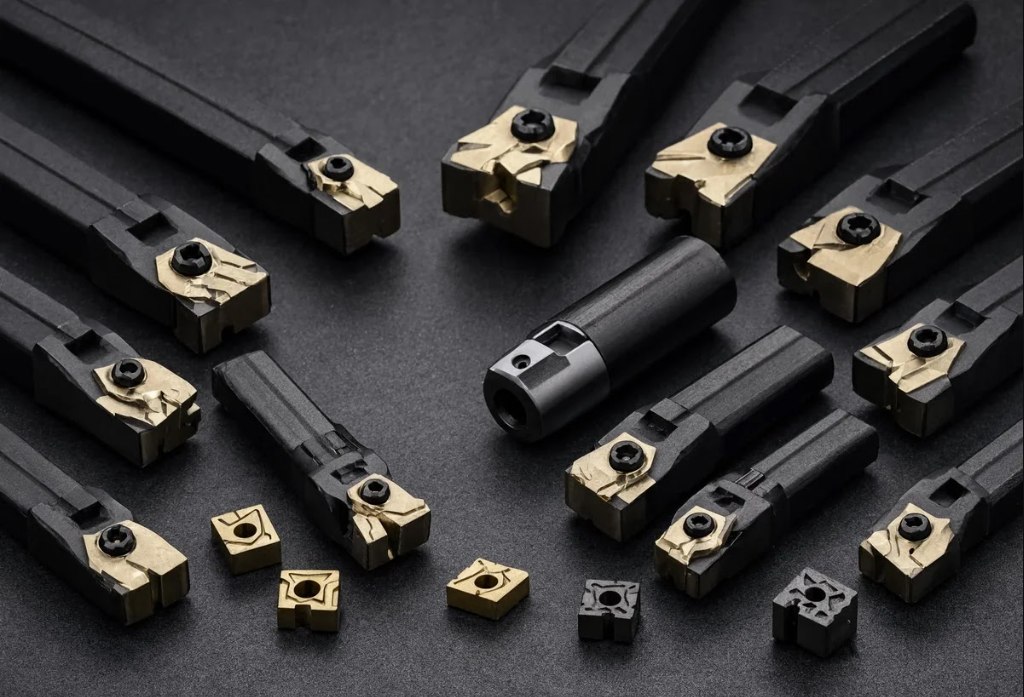

Виды токарных резцов и их отличия
По назначению инструмент делят на проходной, подрезной, расточной, отрезной, резьбовой, фасонный и канавочный. Форма режущей части бывает прямой, отогнутой и криволинейной — отогнутые удобнее подходят к труднодоступным участкам.
По конструкции резцы бывают цельными, с напайными пластинами и со сменными многогранными пластинами. Последний вариант доминирует в серийном производстве: затупилась грань — пластину повернули за пару секунд.
Материал режущей части определяет допустимую скорость резания: быстрорежущая сталь для универсальных работ, твёрдый сплав для основной массы операций, керамика для высоких скоростей, алмазный инструмент для цветных металлов и особой чистоты.
Как выбрать резец под задачу
Выбор опирается на три параметра: тип операции, материал заготовки и требуемую точность. Черновой проход по стали просит прочной твердосплавной пластины с большим углом заточки, чистовая доводка алюминия — острой кромки с малым радиусом.
Режимы резания при токарной обработке
Режим складывается из четырёх параметров:
- скорость резания — путь кромки относительно заготовки за минуту;
- глубина резания — толщина снимаемого за проход слоя;
- подача — перемещение резца за один оборот шпинделя;
- частота вращения шпинделя — обороты в минуту, пересчёт от скорости и диаметра.
Твёрдый металл требует снижения скорости, мягкий допускает разгон. Черновые проходы ведут на низких скоростях с большой глубиной, чистовые, наоборот, быстро и тонко. Подача СОЖ снимает тепло с кромки и продлевает ресурс инструмента. Конкретные значения берут из справочных таблиц по паре «материал заготовки — материал резца».

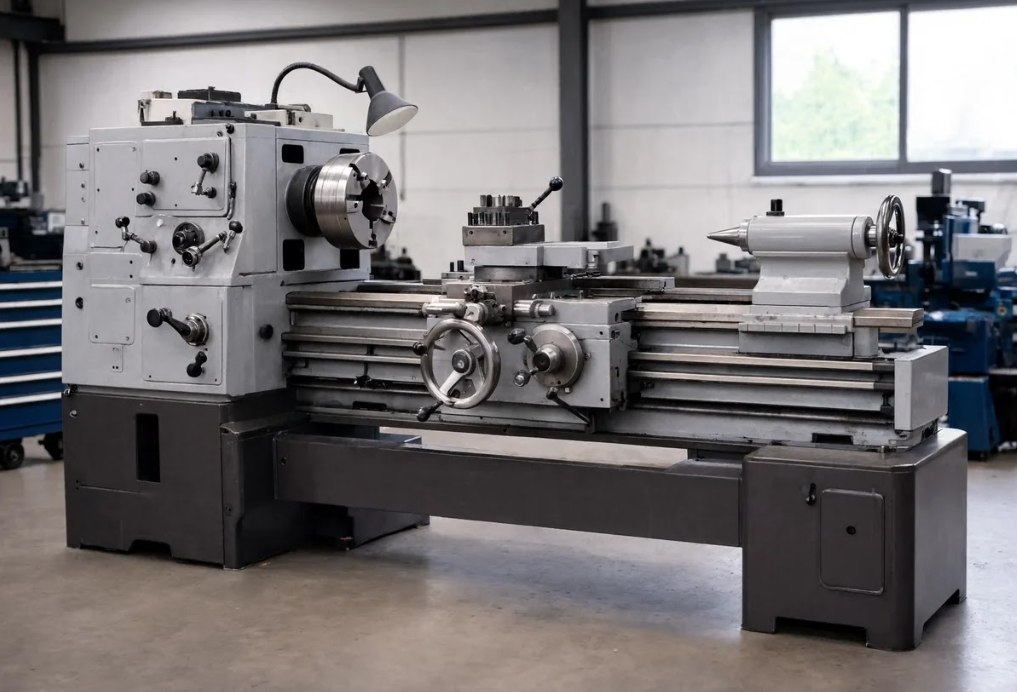

Токарные станки: виды и устройство
Основные узлы одинаковы у большинства машин: станина держит геометрию, передняя бабка со шпинделем вращает заготовку, задняя бабка поджимает длинные детали центром, суппорт несёт резцедержатель и перемещает инструмент.
Токарные станки различаются по назначению:
- токарно-винторезные (они же универсальные) — базовый парк ремонтных участков, оснащены ходовым винтом для нарезания резьбы;
- лоботокарные — применяются для обработки коротких деталей очень большого диаметра;
- револьверные — с барабаном на несколько инструментов, для серий;
- карусельные — с вертикальной осью, для крупных дисков и корпусов;
- прецизионные — для деталей повышенной точности;
- с ЧПУ — работают по управляющей программе.
Станки с ЧПУ повторяют деталь с одинаковыми размерами хоть тысячу раз, сами меняют инструмент и выдерживают сложный профиль без ручных пересчётов.
Средства контроля качества обработки
Точность обработки деталей проверяют на каждом этапе, не дожидаясь финального прохода. В ходу штангенинструмент для быстрых промеров, микрометры для сотых долей миллиметра, нутромеры для внутренних диаметров, калибры для проверки гладких посадок и резьбы, а также радиусные и резьбовые шаблоны для оценки профиля.
Промежуточный замер после чернового прохода показывает фактический припуск и защищает от съёма лишнего металла — вернуть его обратно уже нечем.
Итог
Метод остаётся базовым в машиностроении: от единичной втулки в мастерской до серийных валов на автоматической линии. Результат складывается из подобранного под материал резца, рассчитанного режима и дисциплины замеров — три составляющие работают вместе, и просадка в любой из них сразу видна на детали.
