Модель:
SINO KA-300 270мм/5мкм
Производитель:
Sino
  • Описание
  • Дополнительная оснастка
  • Документы
  • Комментарии
  • Отзывы
Цифровая оптическая линейка SINO KA-300 270мм/5мкм применяется для точного измерения линейных перемещений. Результаты измерений выводятся на монитор с точностью 5мкм. Данные устройства, как правило применяются в измерениях перемещений кареток и столов токарных и фрезерных станков, а также определение перемещений цифровых упоров в отрезных станках и гильотинах.

Технические характеристики SINO KA-300 270мм/5мкм

Характеристика Значение
Рабочая длина (мм) 270
Сечение (мм) 25х34
Разрешение (мкм) 5 мкм (0.5* мкм, 1* мкм)
Максимальная скорость 60 м/мин
Цена деления 0.02 мм (50 штрихов/мм)
Референтные метки 1метка каждые 50 мм
Выходной сигнал TTL(+5В (±5%) 80мА)
Коннектор (разъем) TTL 9-pin
Длина кабеля
Рабочая температура 0~45°C
Тип защиты IP55

* - под заказ

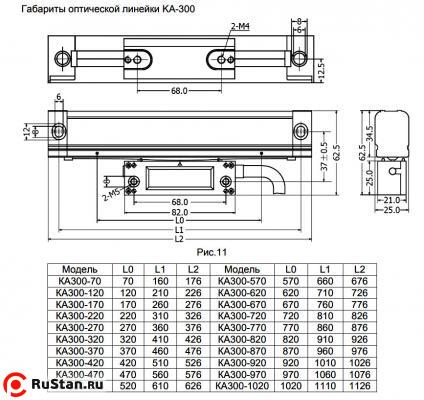

Габариты оптической линейки KA-300

Модель L0 L1 L2 Модель L0 L1 L2
KA300-70 70 160 176 KA300-570 570 660 676
KA300-120 120 210 226 KA300-620 620 710 726
KA300-170 170 260 276 KA300-670 670 760 776
KA300-220 220 310 326 KA300-720 720 810 826
KA300-270 270 360 376 KA300-770 770 860 876
KA300-320 320 410 426 KA300-820 820 910 926
KA300-370 370 460 476 KA300-870 870 960 976
KA300-420 420 510 526 KA300-920 920 1010 1026
KA300-470 470 560 576 KA300-970 970 1060 1076
KA300-520 520 610 626 KA300-1020 1020 1110 1126

  • L0: Фактическая длина измерения;
  • L1: Расстояние между монтажными отверстиями;
  • L2: Полная длина линейки;
  • L1 = L0+90, L2=L0+106

Базовая комплектация

  • Кабель в металлической оплетке - 3 м.
  • Защитный кожух, соответствующие длине линейки.
  • Документация по эксплуатации.

Опции

  • Комплект крепежных пластиной и уголков.
  • Удлинитель кабеля 3 м.
  • Удлинитель кабеля 10 м.
  • Дискретность измерений - 1 мкм.
  • Монтаж УЦИ и оптических линеек на станке Заказчика.
