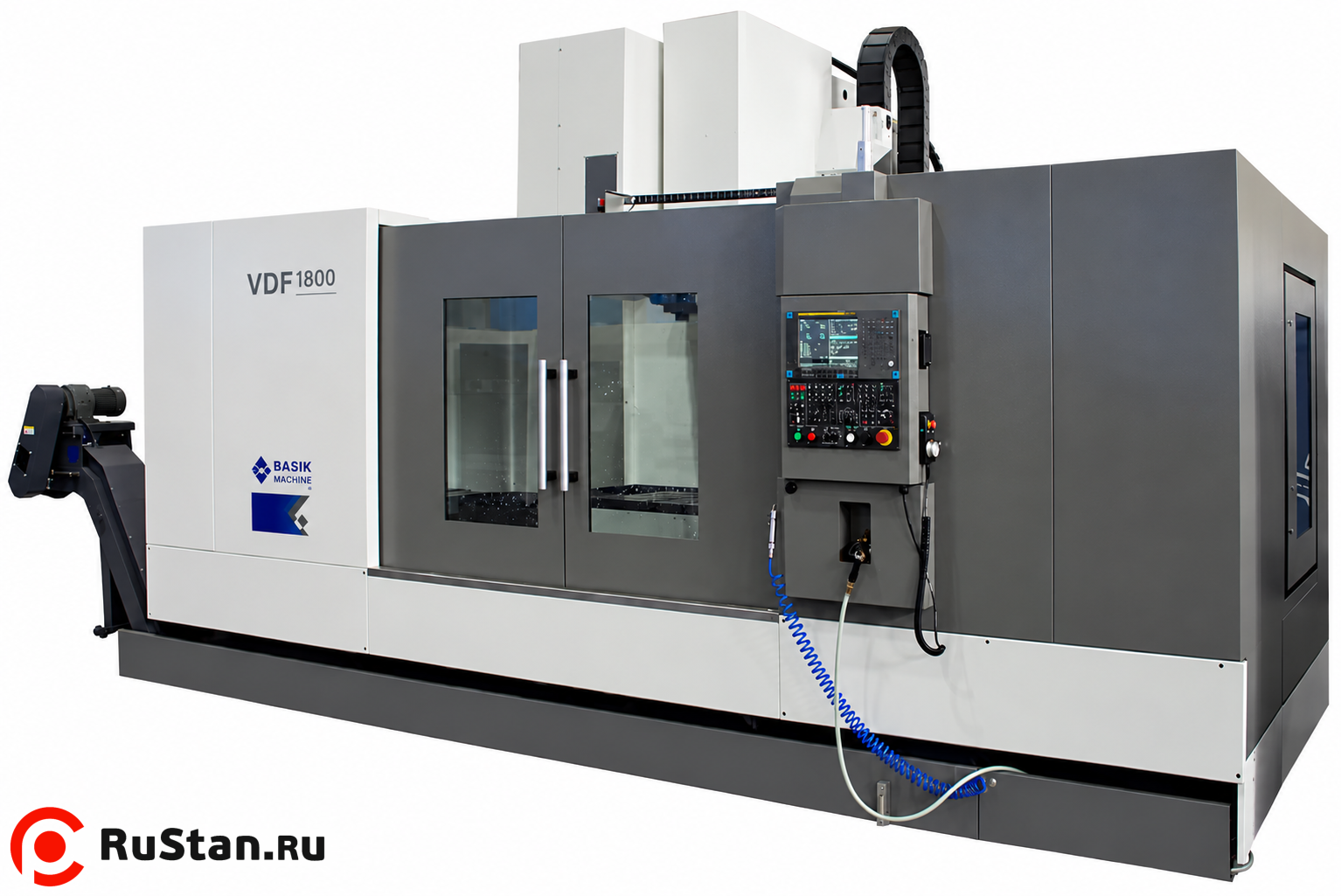

Вертикальный фрезерный обрабатывающий центр DMTG VDF1800

VDF1800 — тяжёлый вертикальный фрезерный обрабатывающий центр с ЧПУ, предназначенный для высокопроизводительной и точной обработки крупногабаритных металлических заготовок. Станок применяется для единичного и серийного изготовления деталей сложной формы из конструкционных, коррозионностойких, жаропрочных, титановых, никель-кобальтовых и других труднообрабатываемых сплавов.

Обрабатывающий центр VDF1800 оснащён системой ЧПУ Fanuc 0i MF Plus и сервоприводами Fanuc. Рабочий стол размером 2000×800 мм рассчитан на установку заготовок массой до 2500 кг. Перемещения по осям X/Y/Z составляют 1880/830/790 мм, что позволяет обрабатывать крупные корпусные детали, элементы оборудования, штампы и пресс-формы.

Шпиндель с инструментальным конусом BT50 имеет максимальную частоту вращения 6000 об/мин и мощность двигателя 15/18,5 кВт (продолжительный/30-минутный режим). Шпиндель изготовлен по лицензии IBAG и установлен на прецизионные подшипники NSK. Автоматическая смена инструмента выполняется манипуляторным магазином на 24 позиции, время смены составляет 3,5 секунды.

Массивная конструкция станка выполнена из высокопрочного чугуна с термообработкой и искусственным старением. Направляющие скольжения имеют низкофрикционное покрытие Turcite-B, а шлифованные шарико-винтовые передачи класса точности C3 оснащены предварительным натягом. Для эффективной эксплуатации предусмотрены автоматическая система смазки, система подачи СОЖ, полное ограждение рабочей зоны и два шнековых транспортёра удаления стружки.

Преимущества

• Тяжёлый вертикальный фрезерный обрабатывающий центр с ЧПУ для крупногабаритных деталей.
• Обработка коррозионностойких, жаропрочных, титановых и никель-кобальтовых сплавов.
• Система ЧПУ Fanuc 0i MF Plus.
• Сервоприводы шпинделя и координатных осей Fanuc.
• Рабочий стол размером 2000×800 мм.
• Максимальная масса заготовки — 2500 кг.
• Перемещения по осям X/Y/Z — 1880/830/790 мм.
• Шпиндель с конусом BT50 и частотой вращения до 6000 об/мин.
• Мощность двигателя шпинделя — 15/18,5 кВт.
• Крутящий момент шпинделя — 143/190 Н·м.
• Манипуляторный магазин автоматической смены инструмента на 24 позиции.
• Время смены инструмента — 3,5 секунды.
• Быстрые перемещения по осям X/Y — 15 000 мм/мин, по оси Z — 12 000 мм/мин.
• Точность позиционирования — ±0,004 мм.
• Повторяемость позиционирования — ±0,0025 мм.
• Шпиндель изготовлен по лицензии IBAG с прецизионными подшипниками NSK.
• Направляющие скольжения с низкофрикционным покрытием Turcite-B.
• Высокоточные ШВП класса C3 с предварительным натягом.
• Усиленная чугунная конструкция с термообработкой и искусственным старением.
• Функция жёсткого нарезания резьбы.
• Система автоматической импульсной смазки направляющих и ходовых винтов.
• Система подачи СОЖ с баком вместимостью 700 л.
• Два шнековых транспортёра для удаления стружки.
• Полностью закрытая рабочая зона с защитными устройствами.
• Большие раздвижные двери с бронированным стеклом.

Особенности конструкции

Область применения

• Высокоточная фрезерная обработка крупногабаритных металлических деталей.
• Обработка коррозионностойких и жаропрочных сталей.
• Обработка титановых, никель-кобальтовых и других труднообрабатываемых сплавов.
• Изготовление корпусных деталей и компонентов промышленного оборудования.
• Фрезерование плоскостей, пазов, уступов и сложных контуров.
• Сверление, растачивание отверстий и жёсткое нарезание резьбы.
• Изготовление штампов и пресс-форм.
• Производство деталей для автомобильной и аэрокосмической промышленности.
• Применение в энергетическом машиностроении и приборостроении.
• Единичное, мелкосерийное и серийное производство сложных деталей.

Комплектация

• Два шнековых транспортёра для удаления стружки
• Две тележки для сбора стружки
• Пистолет для обдува воздухом рабочей зоны
• Пистолет подачи СОЖ
• Радиатор электрошкафа
• Освещение рабочей зоны
• Обслуживающий инструмент
• Руководство по эксплуатации на русском языке

Дополнительные опции

Для расширения технологических возможностей вертикального фрезерного обрабатывающего центра VDF1800 предусмотрены дополнительные опции, которые заказываются отдельно и не входят в стандартную комплектацию.

• Система ЧПУ Siemens 828D / GSK 25i.
• Редуктор привода шпинделя с крутящим моментом 460/560 Н·м (продолжительный / 30-минутный режим).
• Высокоскоростной шпиндель 8000 об/мин.
• Система масляного охлаждения шпинделя.
• 4-я ось: управляемый поворотный стол Ø250 мм.
• 4-я ось: управляемый поворотный стол Ø320 мм.
• Ручная задняя бабка 250 мм.
• Ручная задняя бабка 320 мм.
• Гидравлическая задняя бабка 250 мм.
• Гидравлическая задняя бабка 320 мм.
• Датчик измерения инструмента Renishaw TS27R.
• Датчик измерения и привязки детали Renishaw OMP 60.
• Система подачи СОЖ через инструмент 20 бар.
• Система подачи СОЖ через инструмент 70 бар.
• Ленточный транспортер для удаления стружки.
• Кондиционер электрошкафа.
