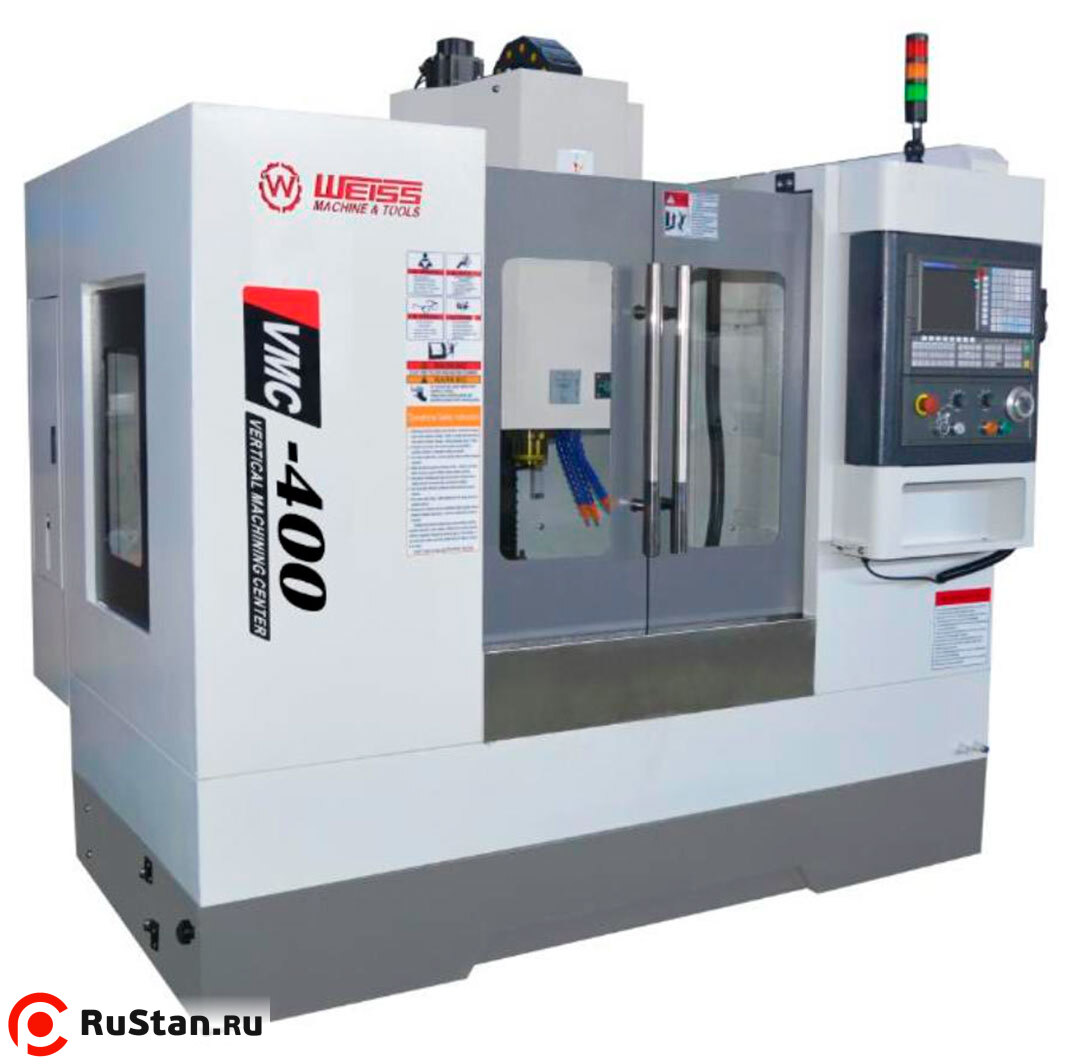

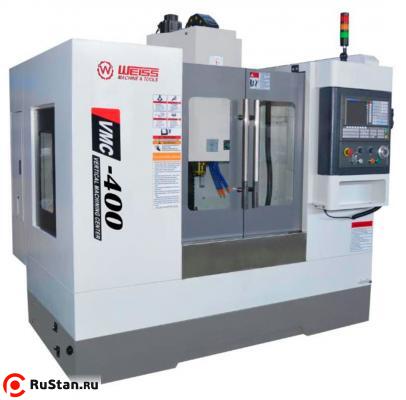

Вертикальный фрезерный обрабатывающий центр VMC400 с ЧПУ

VMC400 — вертикальный фрезерный обрабатывающий центр с ЧПУ, предназначенный для точной фрезерной обработки металлических заготовок. Станок применяется для выполнения операций фрезерования, сверления, растачивания, обработки пазов, уступов и других технологических переходов на деталях сложной формы.

Модель оснащена системой ЧПУ Siemens 808D v 15, серводвигателями Siemens по осям X/Y/Z и серводвигателем шпинделя Siemens. Рабочие перемещения составляют 500 мм по оси X, 320 мм по оси Y и 420 мм по оси Z. Размер стола 800×260 мм позволяет размещать заготовки массой до 200 кг.

Шпиндель с конусом BT40 развивает скорость вращения до 8000 об/мин. Станок комплектуется магазином смены инструмента карусельного типа на 12 инструментов, автоматической системой подачи СОЖ, централизованной системой смазки, цепным конвейером для удаления стружки и полным кабинетным ограждением зоны резания.

Преимущества

• Вертикальный фрезерный обрабатывающий центр с ЧПУ для точной обработки деталей.
• Система ЧПУ Siemens 808D v 15.
• Серводвигатели Siemens по осям X/Y/Z.
• Серводвигатель шпинделя Siemens.
• Рабочие перемещения X/Y/Z — 500/320/420 мм.
• Размер рабочего стола — 800×260 мм.
• Максимальная нагрузка на стол — 200 кг.
• Шпиндель BT40 со скоростью вращения до 8000 об/мин.
• Магазин смены инструмента карусельного типа на 12 инструментов.
• Направляющие качения HIWIN.
• Шарико-винтовая передача по осям.
• Автоматическая система подачи СОЖ.
• Централизованная автоматическая система смазки.
• Цепной конвейер для удаления стружки.
• Полное ограждение зоны резания кабинетного типа.
• Автоматическое отключение станка при открывании двери.

Особенности конструкции

Область применения

• Фрезерная обработка металлических заготовок.
• Сверление и растачивание отверстий.
• Обработка пазов, уступов и плоскостей.
• Изготовление деталей сложной формы.
• Мелкосерийное и серийное производство.
• Работа в механических, инструментальных и производственных цехах.

Комплектация

• Система ЧПУ Siemens 808D v 15
• Серводвигатели по осям X/Y/Z Siemens
• Серводвигатель шпинделя Siemens
• МСИ на 12 инструментов карусельного типа
• Направляющие качения HIWIN
• Шарико-винтовая передача
• Полное ограждение зоны резания кабинетного типа
• Электрические компоненты Schneider
• Централизованная автоматическая система смазки
• Автоматическая система подачи СОЖ
• Два вентилятора для охлаждения
• Выносной маховик управления MPG
• Пистолет обдува сжатым воздухом
• Пистолет подачи СОЖ
• Светодиодное освещение зоны резания
• Светодиодная сигнальная лампа
• Цепной конвейер для удаления стружки
• Инструментальный ящик с комплектом инструмента для монтажа станка
• Болты и опоры для выравнивания станка
• Автоматическое отключение станка при открывании двери
• Телескопическая защита направляющих по трем осям
• Руководство по эксплуатации на русском языке
