Модель:
HPN-37135V
Производитель: Metal Master
Сертификат: Официальный дилер
  • Описание
  • Документы
  • Комментарии
  • Отзывы

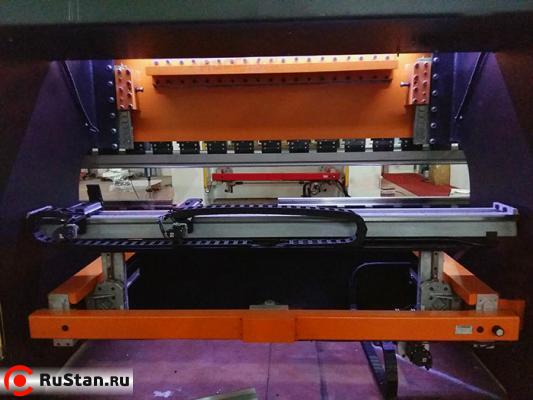

Гидравлический вертикально-гибочный пресс Metal Master серии HPN-V применяется для гибки металлических заготовок с усилием до 300 тонн.

Краткие характеристики гибочного пресса HPN-V

  • ЧПУ - Next 1.0 (Step Automation SA10) с сенсорным экраном 10″ (2-D графика)
  • Пульт управления на поворотном кронштейне
  • Гидравлика Hoerbieger (Швейцария)
  • Масляный насос шестеренный
  • Усилие до 300 тонн
  • Гидравлические цилиндры синхронизированные Y1-Y2
  • Инструмент - матрица 4-сторонняя/пуансон (тип крепления AMADA Promecam)
  • Электроавтоматика Siemens, Schneider, Omron

ЧПУ NexT 1.0. HPN-V оснащен контроллером Next 1.0 (Step Automation SA10), простейшим в использовании из имеющихся на рынке контроллеров, для выполнения простых задач. Имеет интуитивно понятный и яркий цветной сенсорный экран с высокой степенью интеграции функции. 2D-графический дисплей, онлайн-помощь, и многие другие автоматические функции, которые постоянно направляются оператору. Графическая библиотека инструментов и графическая визуализация детали позволяют избежать столкновения детали с инструментами. (Требуется следующее автономное программное обеспечение для графической визуализации и обнаружения конфликтов!)

Производственные отчеты. ЧПУ NexT будет вести отчет о производстве для каждого оператора, определяемого такими деталями такими, как длительность и количество циклов изгиба, выполняемых оператором. Таким образом, руководитель производства может контролировать уровень производительности прессового тормоза только одним взглядом!

Бомбирование. Прессы HPN-V могут быть оснащены ручной компенсацией прогиба стола обеспечивающей равномерность угла гиба по всей длине рабочего стола.

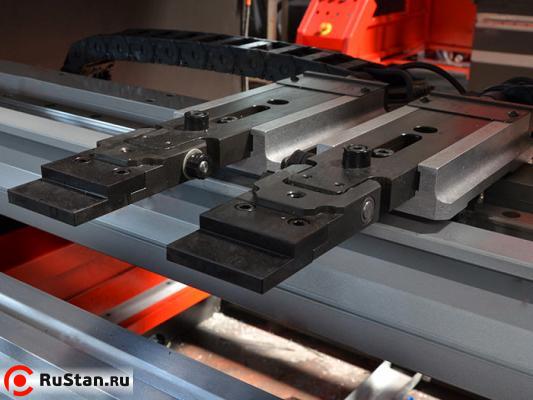

Задний упор. Одноосевой ( X ) задний упор, перемещающийся на ШВП обеспечивает точность позиционирования деталей.Задний упор имеет два пальцевых блока перемещающихся вдоль всей длины упора с ручной регулировкой по высоте.

Гидравлическая система. Современная гидравлическая система Hoerbieger с пропорциональными клапанами, цилиндры с хромированным покрытием, прецизионные поршни и высококачественные уплотнители обеспечивают долгосрочную работу прессов.

Безопасность. Функция авто стоп-старта останавливает все электродвигатели, при холостом режиме в течение заданного времени и запускается сразу после нажатия педали или кнопки пуска.Эта функция не только сокращает электропотребление и сохранить окружающую среду, но также предотвращает достижения гидравлического масла высоких температур.

On-line диагностика станка. Все ЧПУ NexT оснащены функцией удаленного диагностирования, благодаря которой инженеры в удаленном режиме могут провести диагностику.

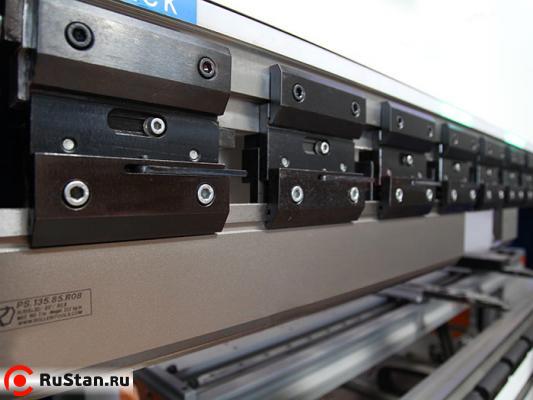

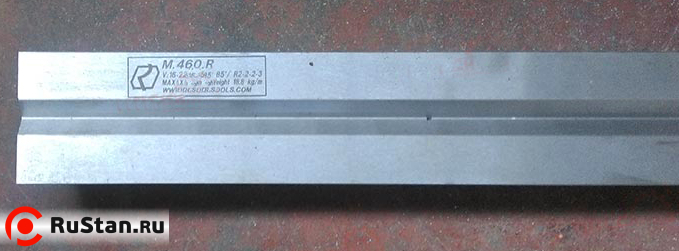

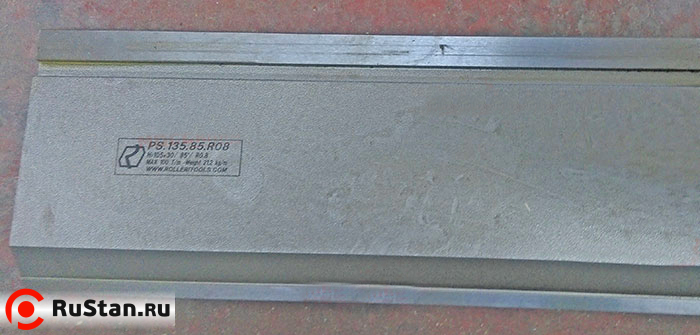

Гибочный инструмент. Листогибочный пресс HPN-V поставляется с полноразмерным, секционированным, закаленным и шлифованным высококачественным Пуансоном и 4х ручейковой матрицей. Зажимные приспособления HPN-V имеют крепление Amada Promecam и могут вместить большой выбор Пуансонов и матриц от различных производителей инструмента (для подбора инструмента необходимо предоставить чертежи изделий).

Конструкция станка. Глубина зева на данных машинах составляет — 500 мм, что выгодно отличает HPN-V от своих аналогов по классу и позволяет сгибать широкие заготовки на всю длину.

Особенности Metal Master HPN-37135V

  • Оснащен контроллером Next 1.0 (Step Automation SA10), который имеет интуитивно понятный и простой интерфейс, что позволяет быстро настроить последовательность выполнения технологических операций;
  • Имеет тщательно подобранные компоненты для стабильной и качественной работы. Установлена прочная стальная рама, которая обеспечивает жесткость пресса;
  • Высокая скорость работы достигается за счёт надежной гидравлической системы Hoerbieger и прецизионной системы линейных направляющих. Синхронизированные гидравлические цилиндры Y1-Y2 гарантируют высокую точность угла гибки;
  • Большой вырез в боковых стойках, высокий просвет и ход балки — это главные отличия прессов серии HPN-V. Также прессы серии HPN-V можно дополнить опциями, которые позволят увеличить скорость работы.

Профили, получаемые при использовании листогиба
Профили, получаемые при использовании листогиба

Размеры рабочей зоны
Размеры рабочей зоны

Чертеж инструмента
Чертеж инструмента

Технические характеристики Metal Master HPN-37135V

Характеристика Значение
Рабочая длина (A), 3700 мм
Усилие 135 тонн
Ход траверсы (I) 280 мм
Просвет (J) 520 мм
Расстояние между стойками (B) 3100 мм
Скорость свободного падения оси Y 180 мм/с
Рабочая скорость оси Y 10 мм/с
Обратная скорость оси Y 160 мм/с
Ход оси X 800 мм
Ход оси R 250 мм
Скорость заднего упора 500 мм/с
Мотор 11 кВт
Объем масленого бака 250 л.
Длина (L) 4450 мм
Ширина станка (D) 2250 мм
Высота (G) 2830
Ширина (E) 1750 мм
Глубина зева (H) 500 мм
Высота стола (F) 860 мм
Ширина стола (K) 90 мм
Вес HPN-37135V 9150 кг

Стандартная комплектация Metal Master HPN-37135V

  • Жесткая стальная рама, разработанная на SolidWorks с анализом напряжений и деформаций, изготовленная на высокотехнологических машинах, с чувствительностью 0,01 мм
  • Контроллер Next 1.0 (Step Automation SA10) с сенсорным экраном 10″
  • Гидравлическая система Hoerbieger сохраняющая стабильное давление и поддерживающая равномерность изгиба
  • Хромированные цилиндры с высокоточными поршнями
  • Синхронизированные гидравлические цилиндры Y1-Y2
  • 1 осевой задний упор (X) с ручной регулировкой пальцевых блоков по высоте
  • Быстросъемный зажим пуансона Европейского или Американского типа
  • Механический зажим матрицы Европейского ( или Американского) типа
  • Стандартный пуансон и 4 канальная матрица на всю длину пресса
  • Высокий рабочий ход и просвет
  • Вылет в боковых стойках 500 мм
  • Линейные направляющие с точностью позиционирования 0,01 мм
  • Раздвижные передние опоры

Дополнительные опции

  • Ось R для HPN-V
  • Ось Х на сервоприводе для HPN-V
  • Моторизированная система компенсации прогиба для HPN-V
  • Стандартный набор инструмента (пуансон и матрица) для HPN-V
  • ЧПУ:
    • Next 1.0+ (Step Automation SA10+)
    • CYBELEC CYBTOUCH 12
    • Next 2,0 (Step Automation SA15)
    • DELEM DA-56 2D
    • DELEM 58T 2D
