Зиговочные станки для обработки листового металла

Компания РуСтан предлагает зиговочные станки для профилирования листового металла: ручные, электромеханические и гидравлические модели Stalex, Metal Master, Proma, Holzmann и отечественных серий МЗР и МГ. Оборудование востребовано в производстве воздуховодов, вентиляционных систем и кровельных элементов — там, где на поверхности металла нужен рельеф: канавки, рёбра, буртики, фигурные кромки.

Устройство: корпус, ролики, привод

В основе любой зиговочной машины — два вала с роликами. Верхний ролик давит на заготовку сверху и формирует профиль. Нижний — опорный. Он удерживает лист и принимает усилие снизу. Металл движется между ними и получает заданный рельеф за один или несколько проходов.

Ролики сменные — гладкие и фасонные. Под каждую операцию ставят свою пару. Гладкие берут отбортовку и обжим. Фасонные — зиги, гофрирование, рифление. Глубину профиля задаёт давление верхнего вала. Рукоятка опускает его точнее — след на металле выходит глубже.

Корпус литой. Станина принимает нагрузку от роликов и удерживает геометрию под давлением. Компактные модели крепят на верстак через струбцину, напольные фиксируют болтовым соединением с полом.

Что умеет зиговочный станок

Зиговочные станки выполняют четыре типа операций:

• Зиговка листового металла — продольные или кольцевые канавки, стопорные зиги для фиксации деталей в трубах;
• Отбортовка кромки — загиб края листа для соединения с другой деталью или усиления торца;
• Гофрирование — волнообразный повторяющийся рельеф, повышающий жёсткость тонкого листа;
• Рифление — мелкий узорный рельеф для защиты от скольжения или декора.

Один станок с комплектом роликов закрывает все четыре направления. В небольших цехах это решает вопрос инструментального парка: отдельный агрегат под каждую операцию не нужен.

Виды зиговочных станков по типу привода

В нашем каталоге доступны три типа привода: ручной, электромеханический и гидравлический. Каждый рассчитан под свой объём работ и толщину металла.

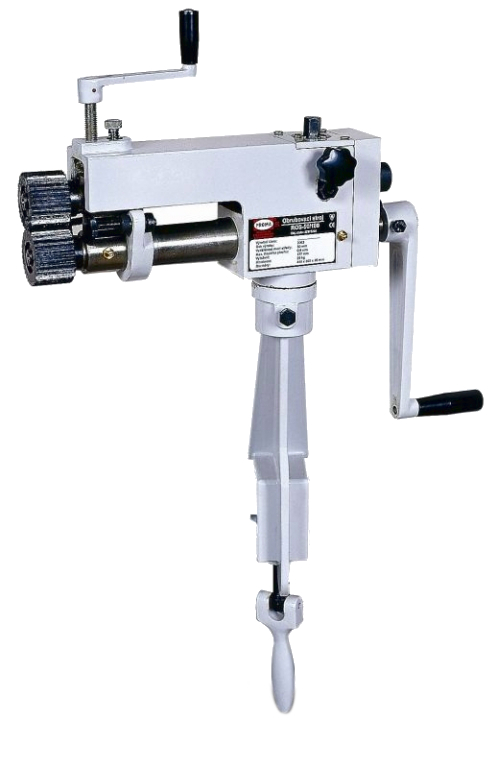

С ручным приводом

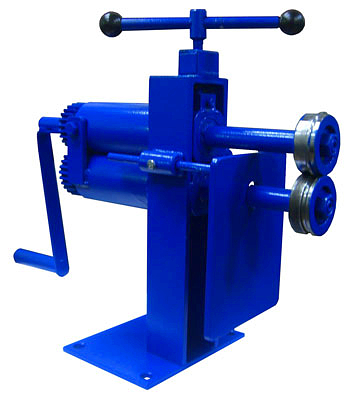

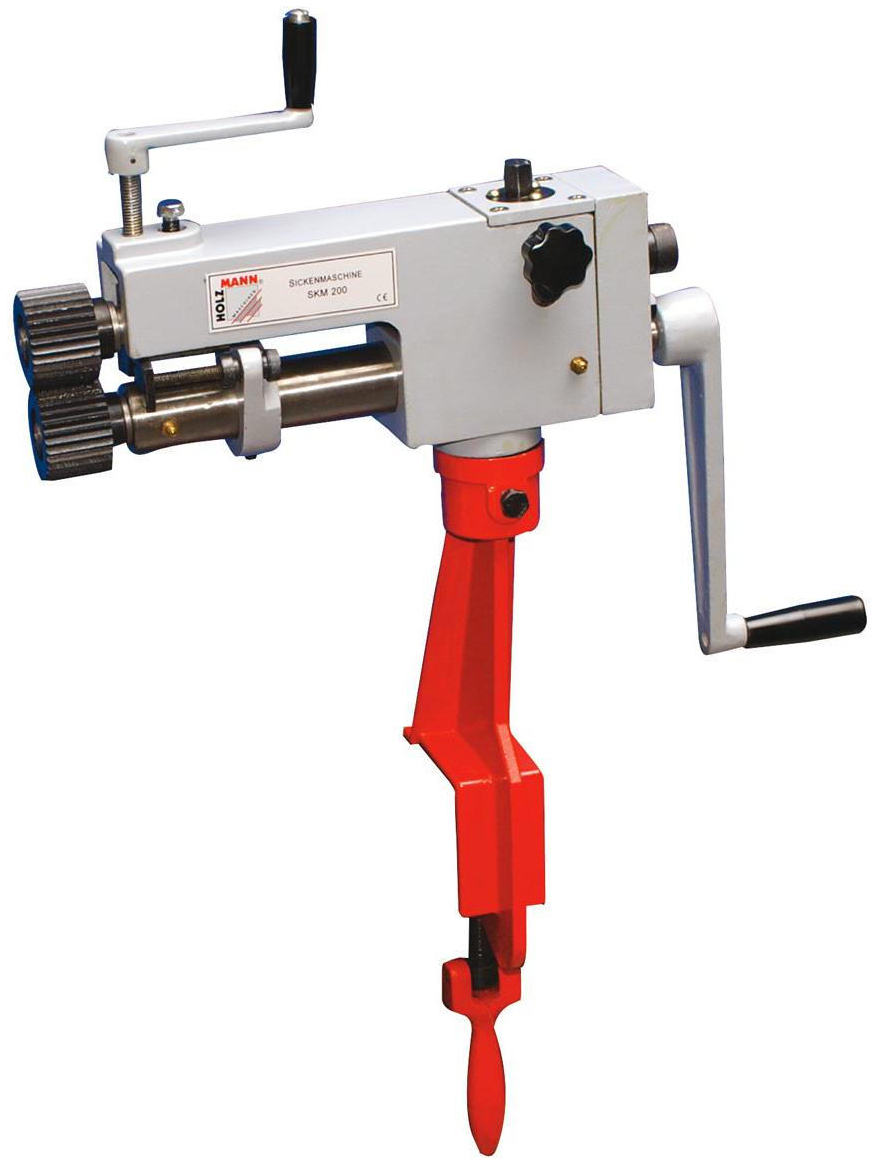

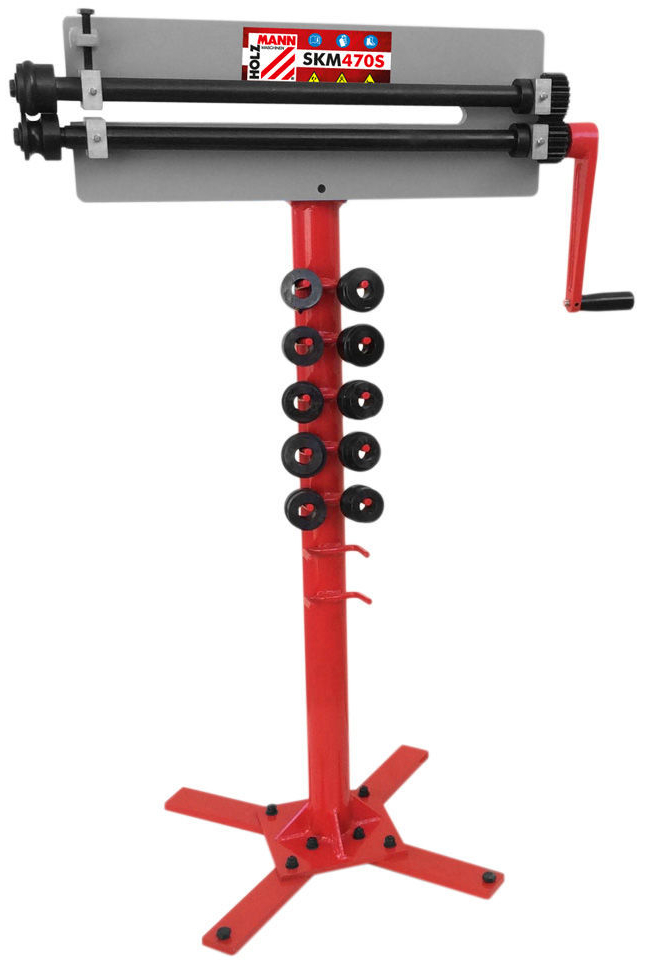

Оператор вращает рукоятку вручную. Модели с ручным приводом весят от 20 до 50 кг, не требуют подключения к сети. Их ставят на верстак или крепят через струбцину. Берут лист до 1,5 мм: сталь, алюминий, нержавейку. Подходят для мелкосерийного производства и выездных работ. В нашем каталоге: Stalex RM-08, Metal Master TZ 08, Proma RMK-12, SKM200, SKM470S, МЗР-130 с одним и четырьмя комплектами роликов.

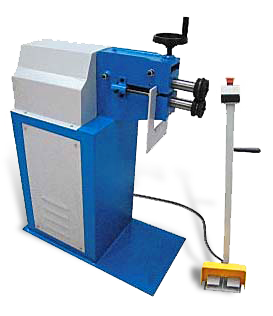

С электромеханическим приводом

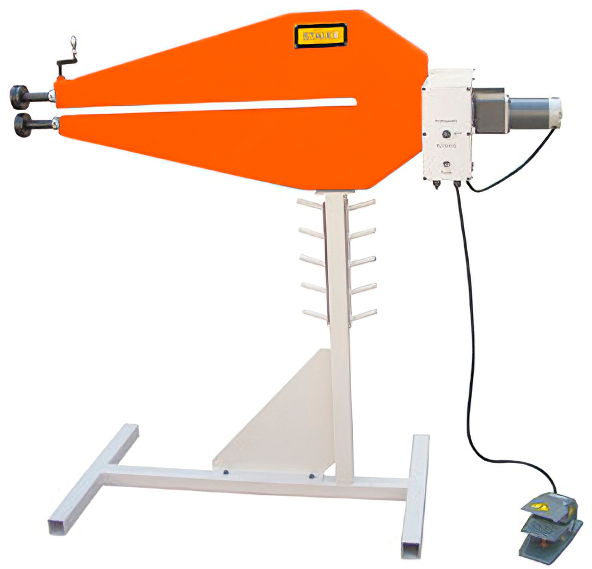

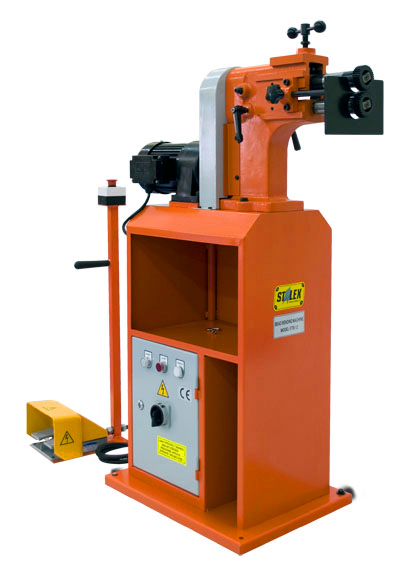

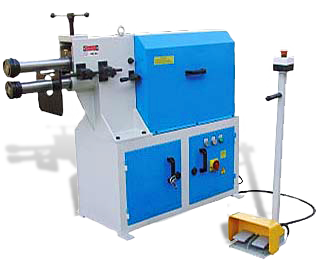

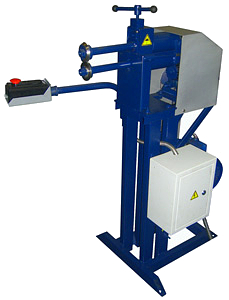

Мотор снимает нагрузку с оператора и держит равномерную скорость подачи без физических усилий. Моторы от 0,12 до 2,2 кВт, питание 220 В или 380 В. Берут лист до 1,8–4,0 мм. В нашем каталоге: Stalex RM-36, Stalex RM-18E, Stalex ETB-12, Stalex ETB-25, Stalex ETB-40, Metal Master ETZ 12, Metal Master ETZ 18, Metal Master ETZ 25, МГ-0130-З.

С гидравлическим приводом

Гидравлика — для толстого листа и серийных объёмов. Давление на ролики выше, лист до 5 мм и более. Такие машины требуют капитального основания и больше места в цеху. Востребованы в машиностроении и производстве металлоконструкций.

Параметры для выбора

Толщина металла — верхний паспортный предел. Его нельзя превышать: ролики деформируются, профиль уходит от заданного. Ручные модели берут до 1,2–1,5 мм, электромеханические — до 1,8–4,0 мм, гидравлические — до 5 мм и выше.

Комплект роликов определяет набор доступных операций. Базовый из одной пары закрывает одну-две задачи. Расширенный из четырёх пар — большинство типовых. Под редкие профили ролики докупают отдельно.

ВАЖНО! Уточните до заказа, сколько комплектов роликов входит в поставку. Часть моделей идёт с одной парой — расширение набора потребует дополнительных затрат.

Купить зиговочный станок в РуСтан

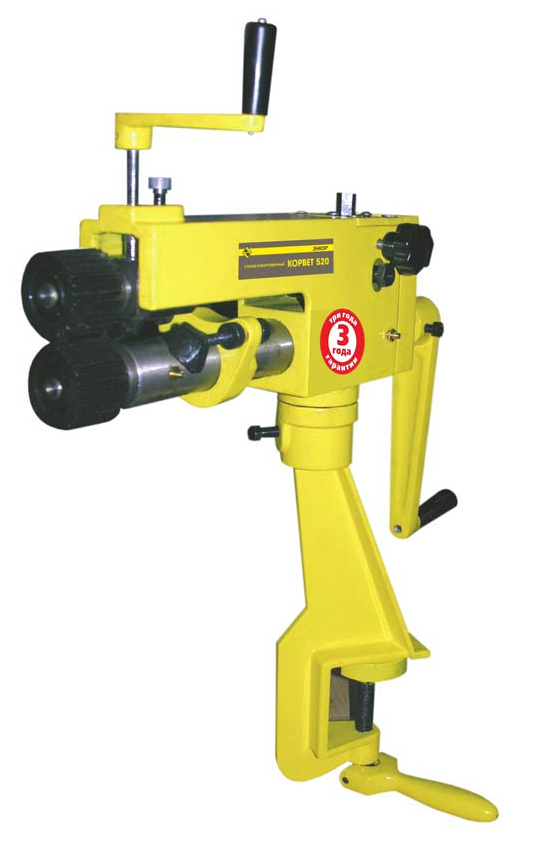

В нашем каталоге в наличии ручные и электромеханические модели от 20 000 до 320 000 рублей. Гидравлические и часть позиций — под заказ с доставкой по России. Производители: Stalex, Metal Master, Proma, Holzmann, «Корвет», ТРИОД, ЭНКОР и отечественные серии МЗР и МГ.

Для заказа свяжитесь с менеджером по контактам на сайте. Специалист подберёт модель по толщине листа и типу привода, уточнит комплектацию роликами и сравнит варианты по цене и срокам поставки. Перед звонком уточните толщину и тип металла, нужные операции и объём производства.
