629 000 руб.
с НДС - на 13.11.2024 г.
Модель: | УГС-6/1А |
|
Производитель: | Россия |
- Описание
-
Документы
-
Видео
- Комментарии
- Отзывы (2)

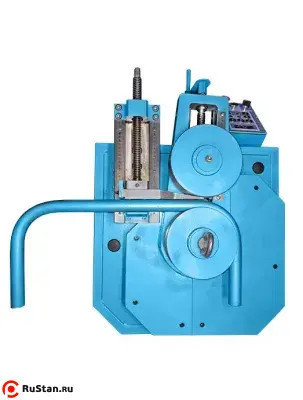

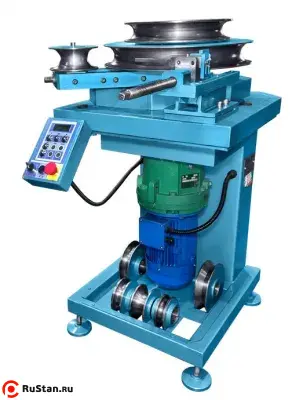

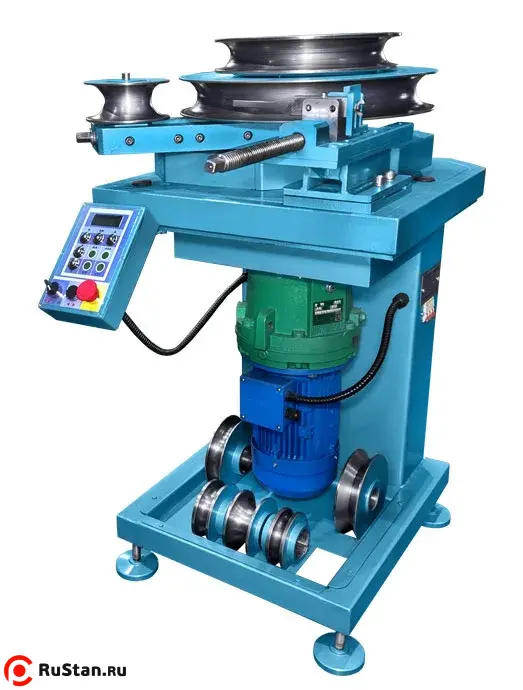

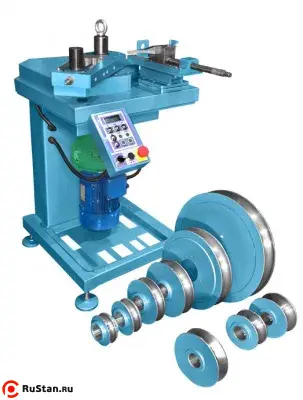

Полуавтоматический трубогибочный станок УГС-6/1А, предназначенный для гибки с высокой точностью и повторяемостью металлических круглых, профильных труб, труб из нержавеющей стали, сортового проката методом обкатки в холодном состоянии на заданный угол гиба от 0° до 180°.
Данный станок может использоваться на предприятиях, специализация которых ориентирована на серийное и мелкосерийное производство изделий и заготовок, предусматривающее гибку труб под разными углами гиба, требующее высокую производительность и точность, стабильную повторяемость и легкость перенастройки углов гиба.
Стандартная комплектация из шести сменных колодок предназначена для гибки водо-газопроводных труб по ГОСТ 3262-75, диаметром от 1/2'' до 2'' и толщиной стенки от 2 мм до 4,5 мм
Гибка водогазопроводных труб
Диаметр условного прохода труб: 3/8" 1/2", 3/4", 1", 1 1/4", 1 1/2", 2" и толщиной стенки от 2 мм до 4,5 мм., с радиусами гибки от 35 мм до 250 мм, по внутренней стенке трубы с высокой точностью.
Гибка профильных труб
Гибка труб прямоугольного сечения: размер труб от 16 мм до 50 мм., марка стали любая от СТ-3 до СТ-45.
Гибка труб квадратного сечения: размер труб от 16 мм до 50 мм., марка стали любая от СТ-3 до СТ-45.
Овальность труб при гибке на 180 градусов 10 -12%
Водогазопроводные трубы | ||||
---|---|---|---|---|
Ду, дюймы | d нар., мм | Ду, мм | Минимальная толщина стенки, мм | Внутренний радиус гиба, мм |
1/2" | 21,3 | 15 | 2,8 | 45 |
3/4" | 26,8 | 20 | 2,8 | 52 |
1" | 33,5 | 25 | 3,2 | 73 |
1 1/4" | 42,3 | 32 | 3,2 | 92,5 |
1 1/2" | 48 | 40 | 3,5 | 145 |
2" | 60 | 50 | 3,5 | 210 |
Технические характеристики УГС-6/1А |
|
---|---|
Характеристика | Значение |
Диаметр изгибаемых труб в стандартной комплектации, дюймы (мм): | 1/2'' до 2'' (21,3 - 60 мм) |
Двигатель, В/Гц/Вт | 380/50/3000 |
Частота вращения гибочного инструмента, об/мин. | 3,2 |
Время цикла при гибки на 180º в полуавтоматическом режиме,сек. | 20 |
Максимальный угол гиба, град. | 180° |
Габаритные размеры ДхШхВ, (мм): - c пультом управления - без пульта управления |
845х610х1100 765х610х1100 |
Масса УГС-6/1А механизма, (кг) без оснастки | 320 |
Масса оснастки (кг) | 98 |
Основные преимущества трубогибочного станка

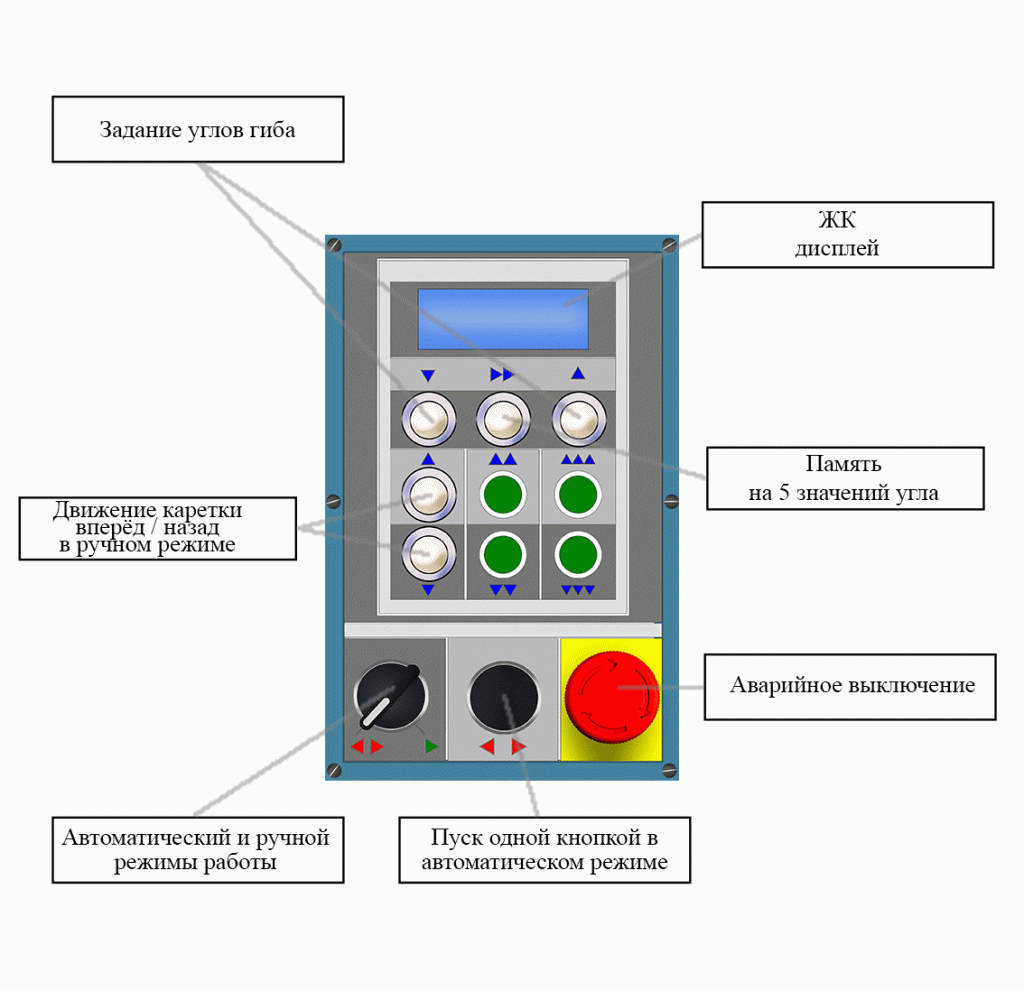

- возможность управления станком в ручном и автоматическом режимах, причем в автоматическом режиме процесс гибки осуществляется системой электронного управления, по заданной программе, а модернизированная силовая плата управления обеспечивает более высокую надежность и работу в электросети;
- станок оснащен системой динамического торможения главного привода;
- возможность использования станка при выполнении различных гибочных операций, за счет сменной технологической оснастки;

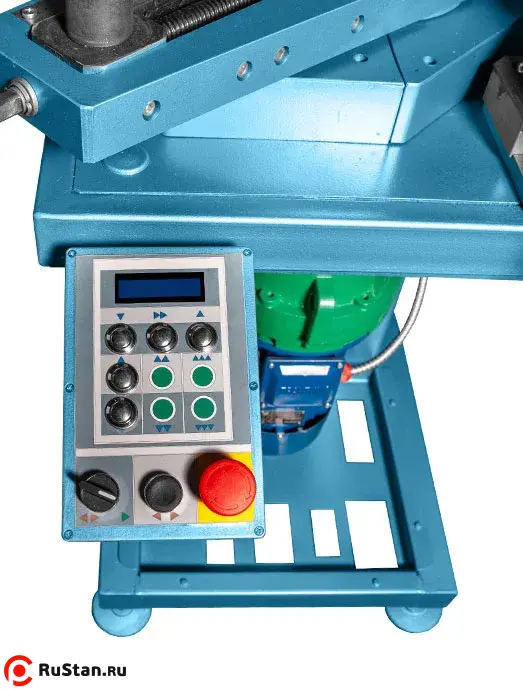

- возможность управления станком с пульта, а так же предусмотрена возможность дистанционного управления работой трубогибочного станка с использованием радиоканала;
- станок не требует специальной подготовки фундамента, он устанавливается на любое твердое покрытие для удобства хранения оснастки предусмотрен поддон;
Дополнительно изготавливается оснастка под все типоразмеры труб диаметром от 17 до 60 мм с толщиной стенки от 2 до 5 мм. По специальному заказу станок комплектуется оснасткой для гибки сортового проката:
- круглого проката ГОСТ 1414-75, (d от 16 до 50 мм, марка стали любая от СТ-3 до СТ-45);
- квадратного проката ГОСТ 1133-71, (размер от 16 до 40 мм, марка стали любая от СТ-3 до СТ-45);
- прямоугольного проката и полосы ГОСТ 4405-75, (размер от 10 до 40 мм, марка стали любая от СТ-3 до СТ-45).

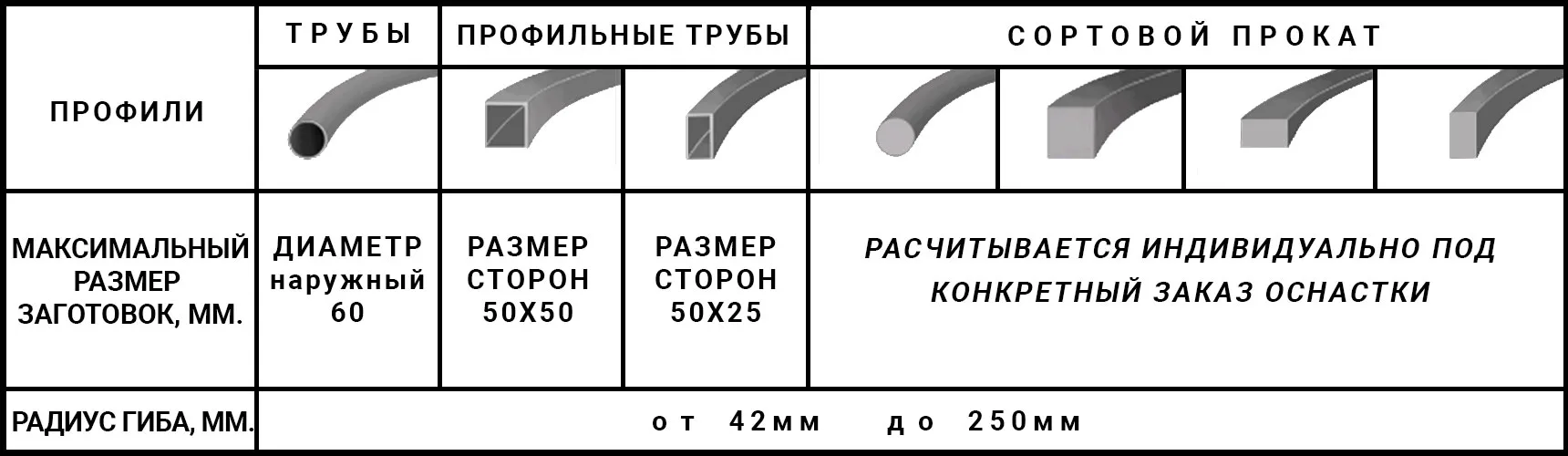

Профили | Трубы | Сортовой прокат | Профильные трубы | |||||
---|---|---|---|---|---|---|---|---|
Макс. размеры заготовок, мм. | Д нар. 60 | Д нар. 50 | Рассчитывается индивидуально под конкретный заказ оснастки | |||||
Радиус гиба, мм. | 210 | 210 |
Поставляемый комплект роликов и колодок со станком
Стандартная комплектация
Стандартная комплектация из шести сменных колодок входящая в стоимость предназначена для гибки водо-газопроводных труб по ГОСТ 3262-75, диаметром от 1/2'' до 2'' и толщиной стенки от 2 мм до 4,5 мм
Водогазопроводные трубы | Внутр. радиус гиба, мм. | ||
---|---|---|---|
d нар., дюймы | d нар., мм. | Ду, мм. | |
3/8" * | 17 | 10 | 42 |
1/2" | 21,3 | 15 | 45 |
3/4" | 26,8 | 20 | 52 |
1" | 33,5 | 25 | 73 |
1 1/4" | 42,3 | 32 | 92,5 |
1 1/2" | 48 | 40 | 145 |
2" | 60 | 50 | 210 |
* Комплектуется по спецзаказу
