Цена для юр. и физ. лиц
2 430 000 руб.
с НДС - на 05.11.2024 г.
  • Описание
  • Комментарии
  • Отзывы

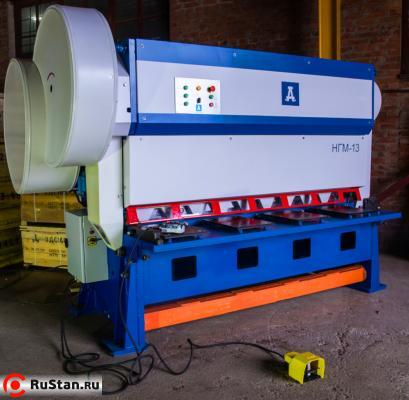

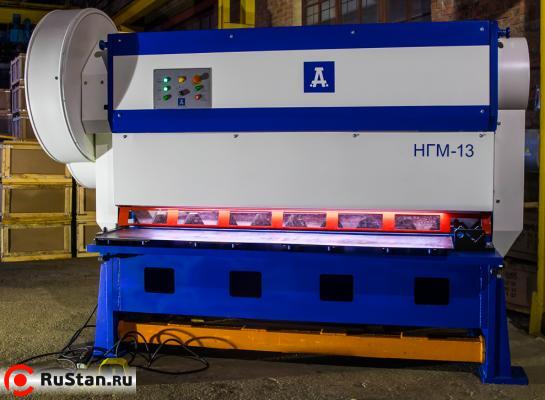

Ножницы гильотинные электрические НГМ-13 для резки листового и профильного материала предназначены для резки листовой и профильной стали обыкновенного качества и углеродистой качественной конструкционной с временным сопротивлением ≤ 500 МПа.

Установка может применяться в заготовительных и ремонтных цехах предприятий машиностроения различных отраслей промышленности. Установки имеют климатическое исполнение УХЛ4 по ГОСТ 15150-69 и предназначены для эксплуатации в помещениях с температурой окружающей среды от плюс 5° С до плюс 40° С, относительной влажности воздуха 80 % при температуре плюс 25° С.

Наибольшая толщина листовой стали, которую могут резать ножницы — 13 мм. Максимальная ширина листа — 2000 мм, что оптимально подходит для сортамента листового металла с этой толщиной. Ножницы НГМ-13 идеально подходят для выполнения технологических требований при раскрое металла, при этом их безотказность и простота работы широко известна среди большинства специалистов заготовительного производства.

Резка в размер производится при помощи заднего упора или по разметке. Необходимый зазор между ножами выставляется вручную и зависит от толщины разрезаемого металла.

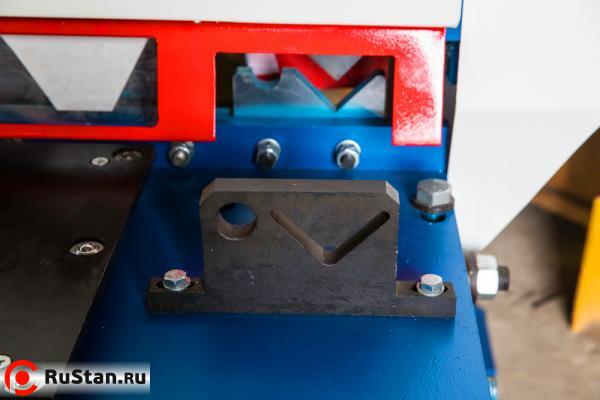

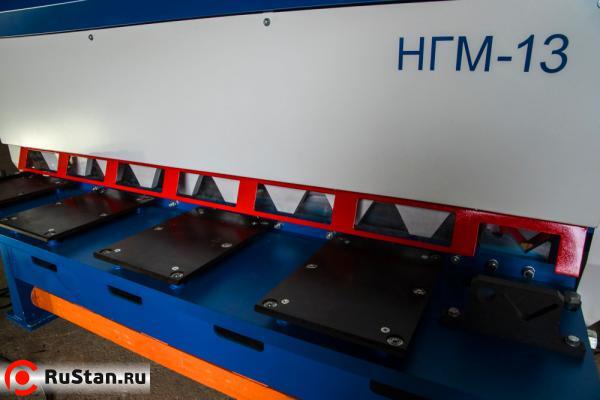

Максимальный размер уголка, который допускается при рубке ножницами, составляет 63×63×6 мм, а максимальный допустимый диаметр стального прутка равен 30 мм.


Технические характеристики НГМ-13

Характеристика Значение
Наибольшая толщина разрезаемого листа с временным сопротивлением не более 500 МПа 13 мм
Ширина разрезаемых листов, не более 2000 мм
Лазерный указатель линии реза есть
Размер разрезаемого уголка, не более 63х63х6 мм
Диаметр разрезаемого прутка, не более 30 мм
Частота ходов ножа, холостых, мин-1, не менее 40
Угол наклона подвижного ножа, α, не более 2°10′
Ход ножа 92 мм
Усилие прижима, не менее 29 кН
Длина листа, отрезаемого с упором, мм, не более 500 мм
Расстояние от верхней кромки нижнего ножа до уровня пола, мм 800
Мощность электродвигателя, не более 18,5 кВт
Угол реза по упору боковому 90°, 45°
Режим работы одиночный цикл, автоматический цикл
Управление ручное, педальное
Габаритные размеры (ДхШхВ) ножниц НГМ-6,3, не более 3150х1850х2250
Масса НГМ-13 оборудования, не более 6300 кг

Стандартная комплектация

Модель НГМ-13 в стандартной комплектации оснащается боковым упором, который обеспечивает возможность перпендикулярного размещения заготовки относительно линии реза, либо под фиксированным углом 45 градусов. При необходимости угол можно изменять в диапазоне от 0 до 90 градусов.

В комплект поставки входит:

  • ножницы гильотинные в сборе со встроенным пультом управления;
  • светодиодный светильник местного освещения (2шт.);
  • светодиодная подсветка линии реза;
  • лазерный указатель линии реза;
  • выносной пост управления для размещения педали включения и ручного ПДУ;
  • комплект шариковых опор для облегчения подачи листового материала при резе;
  • опциональное изменение цветовой схемы окраски ножниц в любые цвета RAL*;
  • техническая документация;
  • запасные части (запорная шпонка, рычаг — 2 шт., рабочая шпонка и хвостовик).

*В стандартной версии кривошипная гильотина для металла поставляется в синем цвете.
