323 400 руб.
с НДС - на 05.11.2024 г.
Модель: | Stalex BS-280G |
|
Артикул: | 388119 |
|
Производитель: | STALEX | |
Сертификат: | Официальный дилер |
- Описание
- Дополнительная оснастка
-
Документы
-
Видео
- Комментарии
- Отзывы (1)
- Доставка

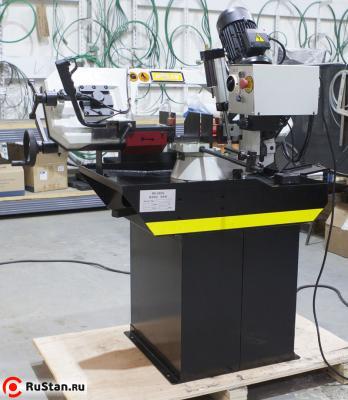

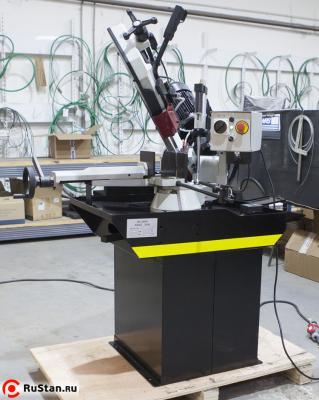

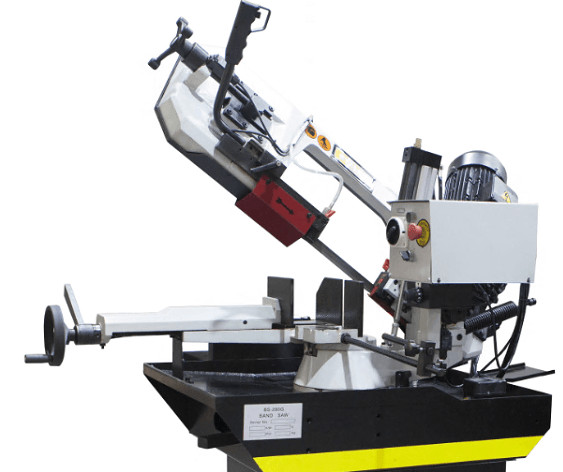

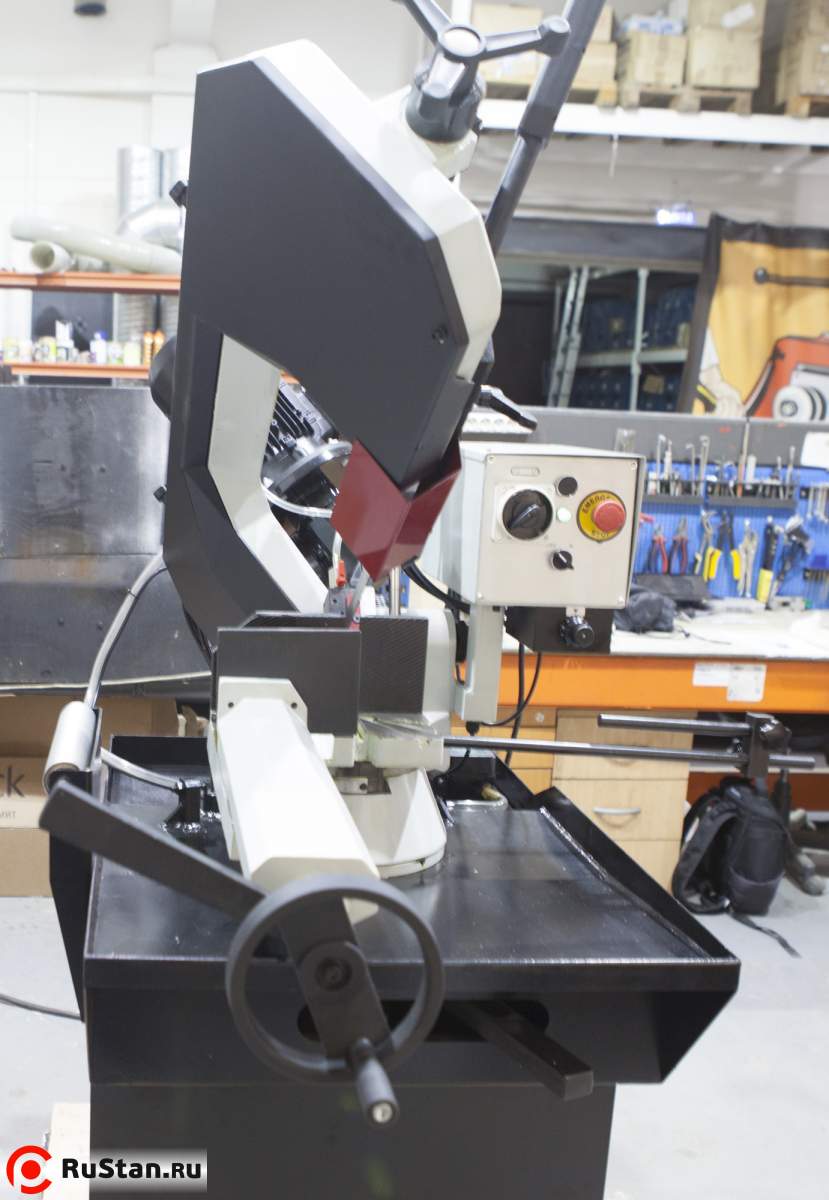

На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-280G позволяет делать распилы заготовок диаметром до 220мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.

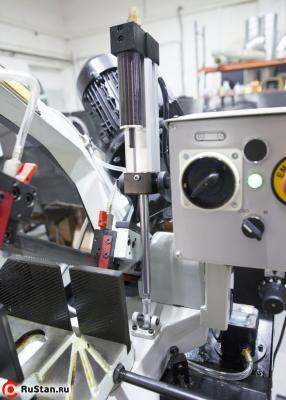

Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила. Гидравлическая система снабжена электромагнитным клапаном. При нажатии кнопки «пуск» гидравлика опускает раму с заданной скоростью и удерживает раму в любой точке в выкл. состоянии (при этой конструкции - нет необходимости дополнительно перекрывать перепускной клапан демпфера в нижней точке рамы, для последующей установки рамы в любую верхнюю точку).

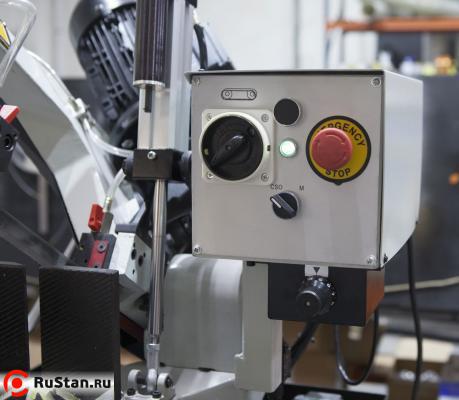

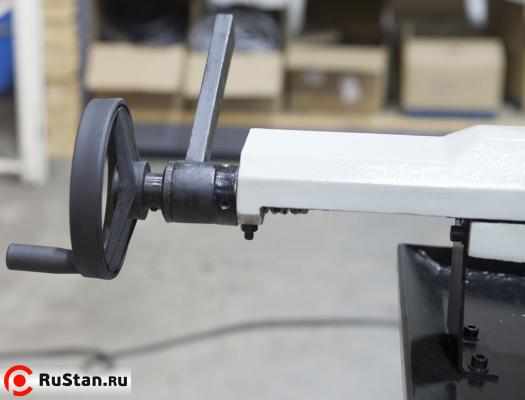

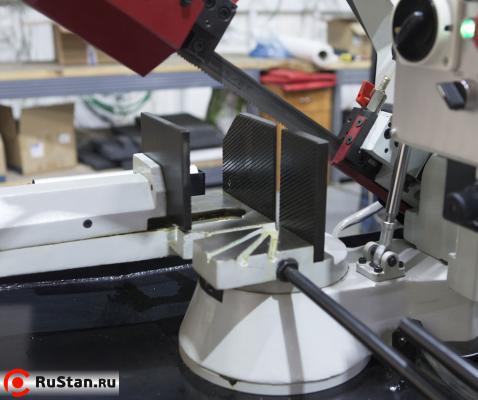

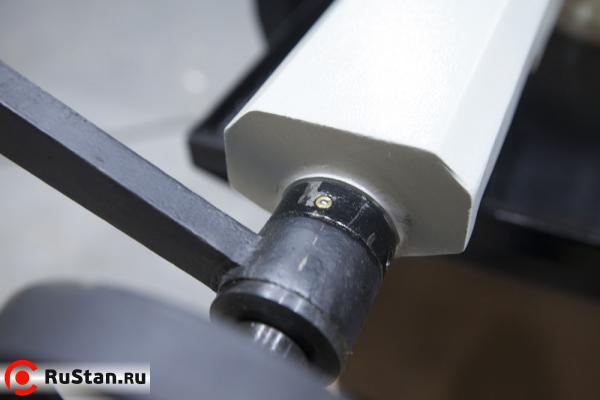

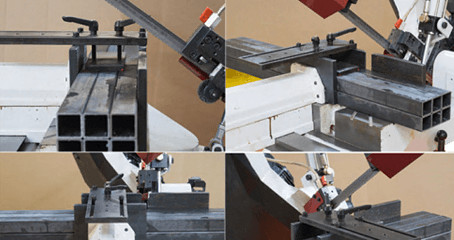

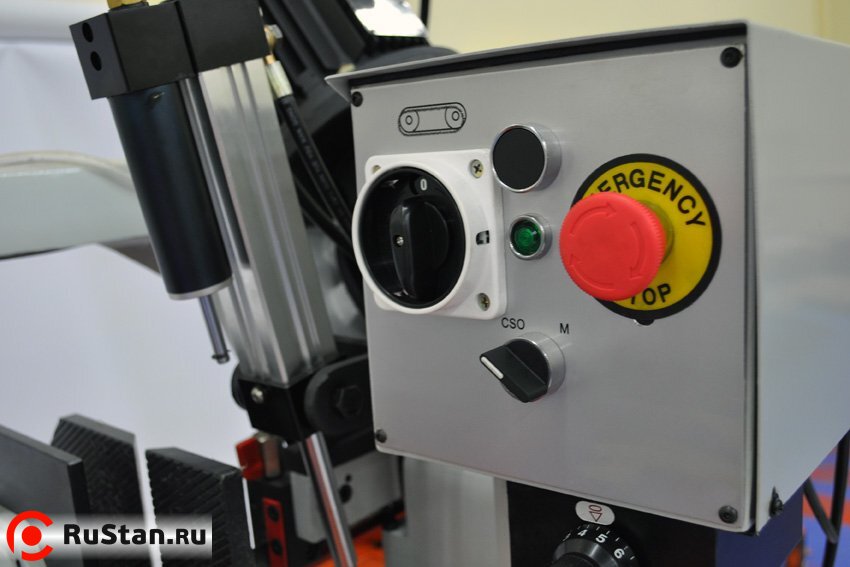

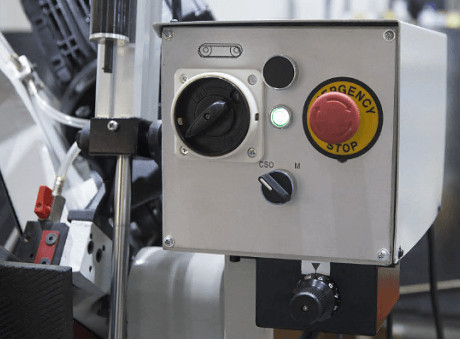

Используя данную модель имеющую быстро регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности. Кроме того в модели Stalex BS-280G вынесен на приборную панель – инвентор опускания рамы.
Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.
Процесс пиления
- Движение ленты осуществляется через мотор-редуктор в 2-х режимах (40 или 80 м/мин)

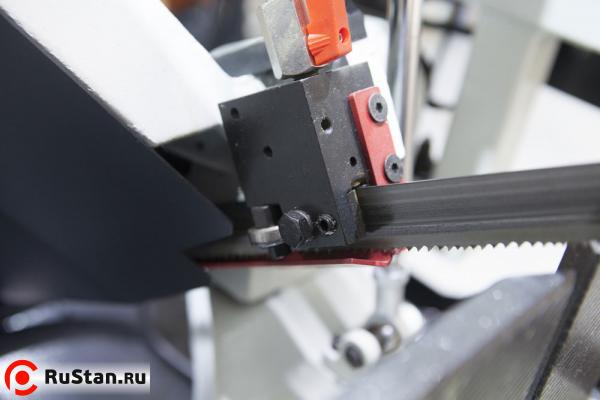

- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников

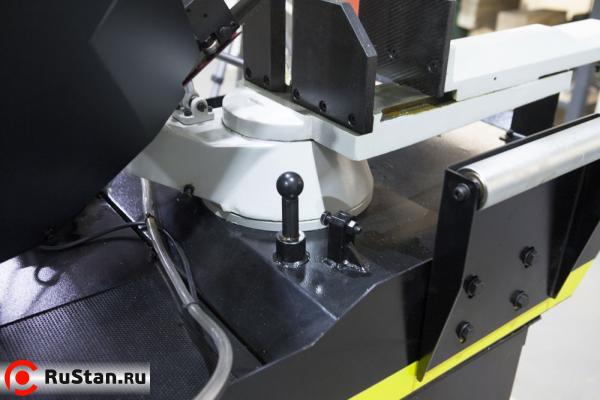

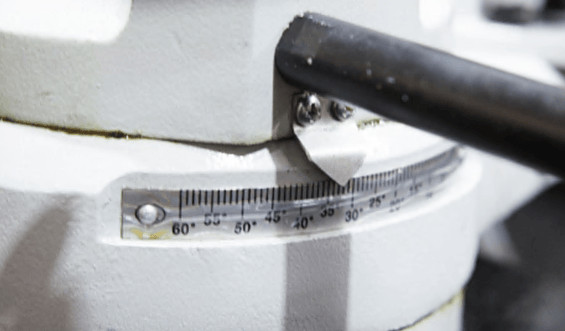

- Регулировка угла поворота вдоль шкалы
- Регулируемая подача СОЖ в зону резания
- Литая чугунная рама гарантирует жесткость станка и гасит вибрации
- Опускание рамы осуществляется под собственным весом

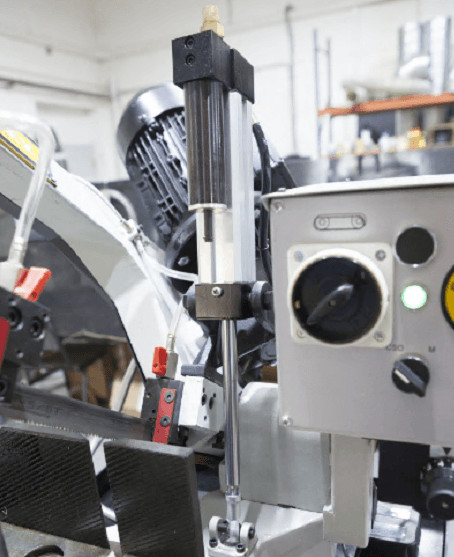

- Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером

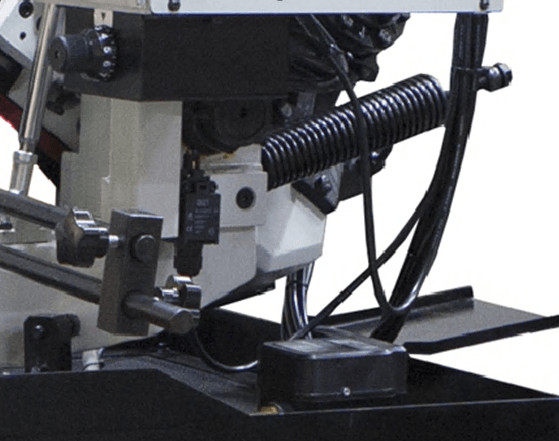

- Гидравлическая система снабжена электромагнитным клапаном.

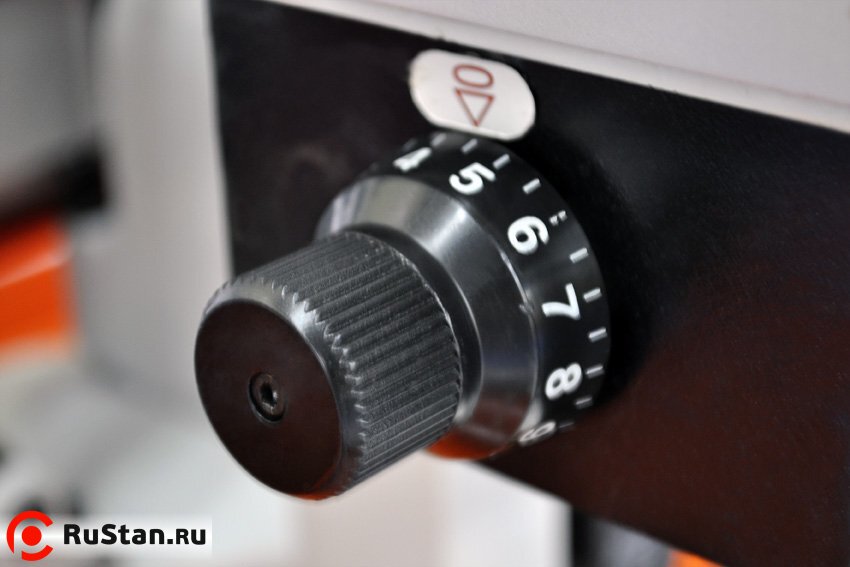

- Плавная регулировка скорости опускания рамы (подвод и рабочий ход - инвентор)

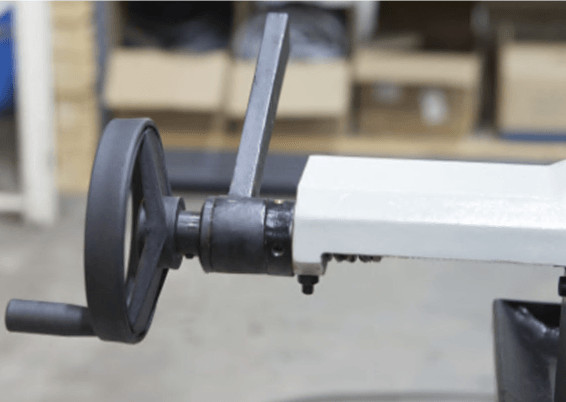

- Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)

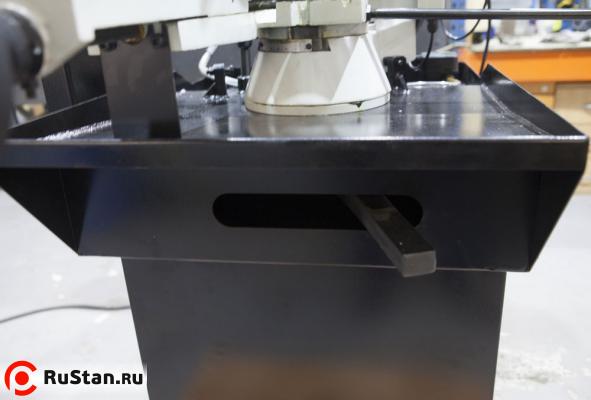

- Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы
Технические характеристики BS-280G |
|||
---|---|---|---|
Характеристика | Значение | ||

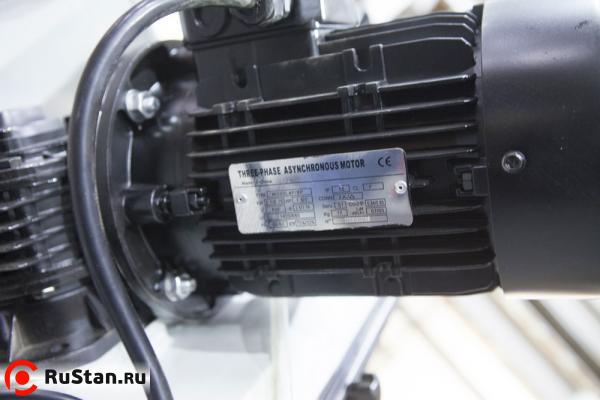

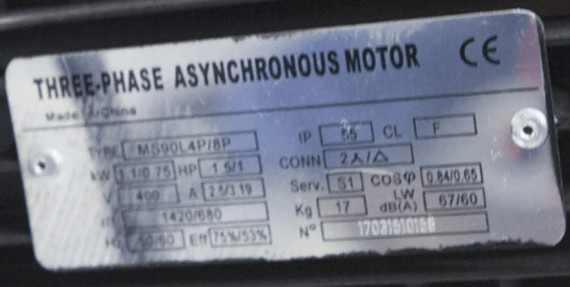

Выходная мощность двухскоростного двигателя | 0,75/1,1 кВт. (3-х фазный) | ||
Потребляемая мощность двухскоростного двигателя | 1/1,5 кВт. (3-х фазный) | ||
Скорость резания | 40 – 80 м/мин | ||
Привод | зубчатый | ||
90° | +45° | +60° | |
Максимальное сечение круглого профиля, мм | 220 | 160 | 110 |
Максимальное сечение квадратного профиля, мм | 250х155 | 160х110 | 80х95 |
Размер полотна, мм | 27х0,9х2450 | ||
Подача пильной рамы | собственный вес с гидрорегулировкой | ||
Гидравлическая система с электромагнитным клапаном | + | ||
Зажим заготовки | ручной (+ рычаг быстрой доводки) | ||
Расстояние от пола до основания тисков | 935 мм | ||

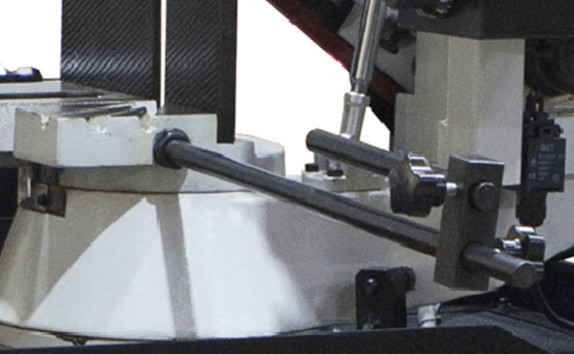

Мерный упор | 500 мм | ||
Габариты станка (ДхШхВ), мм | 1330х800х1050 - пила
670х400х620 - стойка |
||
Масса нетто/брутто, кг | 254/287 |
Стандартная комплектация
- Поворотный стол с возможность поворота 0°…+45°…+60°

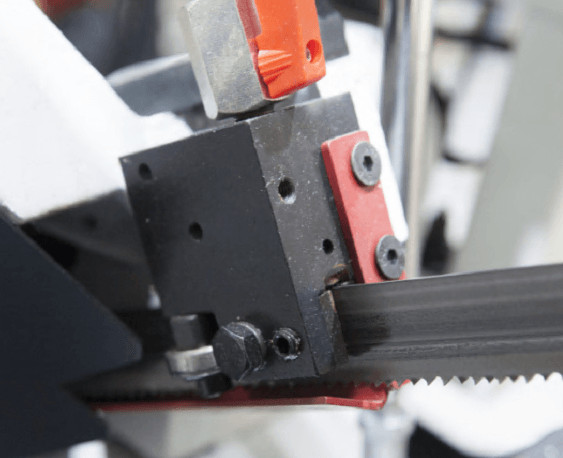

- Подвижные направляющие с твердосплавными пластинками
- Перепускной клапан плавная регулировка опускания пильной рамы
- Тиски с ручным зажимом, и доводчиком
- Скорость вращения пилы, фиксированная 40,80 м/мин

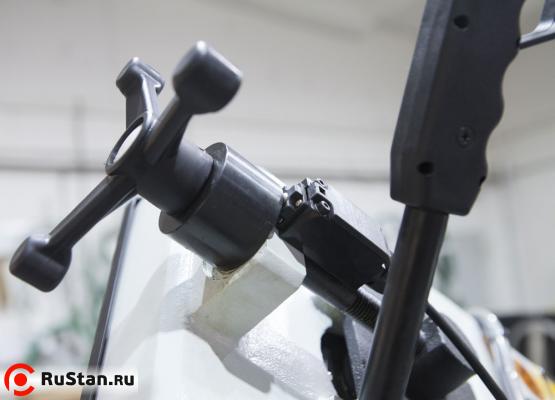

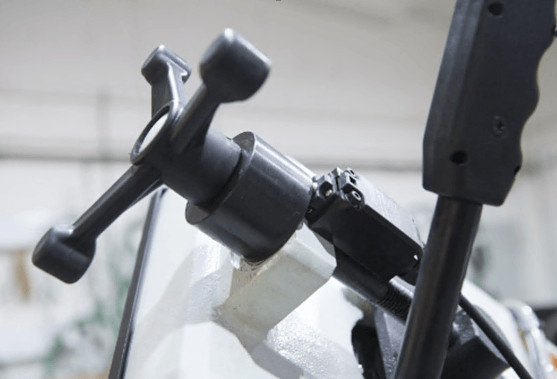

- Ручное натяжение ленты

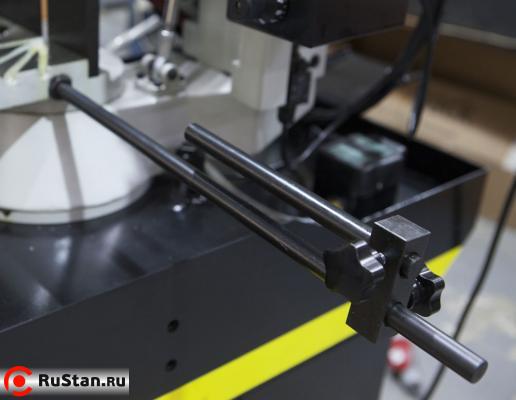

- Мерный упор 500 мм

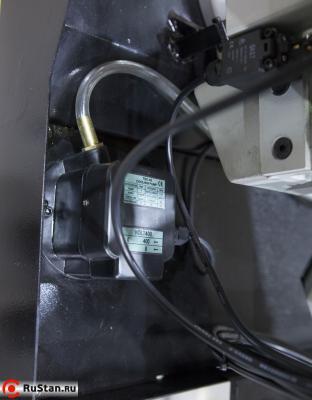

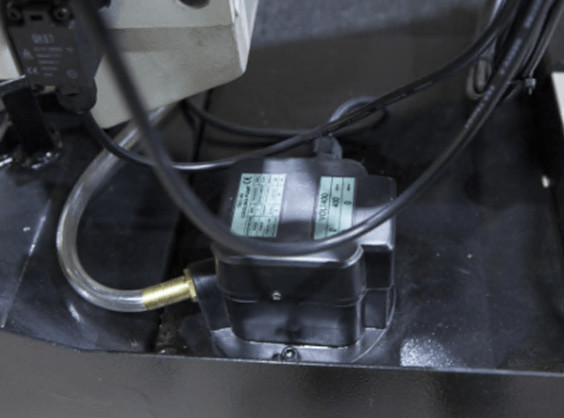

- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
- Пила ленточная квалитет М42
Комплектация за дополнительную плату
Комментарии и вопросы:
Комментариев пока нет, но ваш может быть первым.Разметить комментарий или вопрос
Отзывы о Stalex BS-280G:
Достоинства:
Тихий, точный.
Комментарий:
После старого агрегата кажется, что мертвая тишина в цехе наступила) Свистел старый, зараза, что аж на улице слышно было. У этого только пила по металлу шуршит. Проработал 3 месяца - полет нормальный. Сталь берет без видимых усилий, рез ровный и точный.
Покупал(а) для:
В цех.
Габариты в упаковке ДхШхВ, мм: 1490x896x1176
