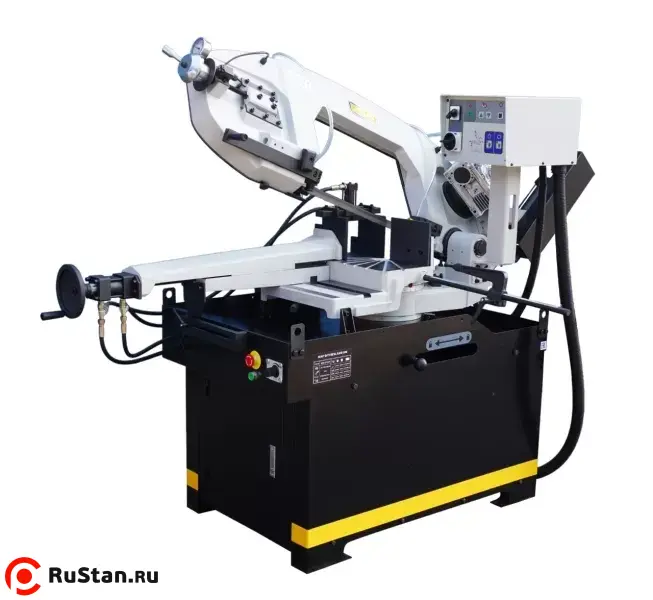

Полуавтоматический ленточнопильный станок Stalex BSM-270GVH
| Модель: |  |
Stalex BSM-270GVH |
| Артикул: | |
102616 |
| Производитель: |  |
Каталог компании STALEX |
| Сертификат: |  |
Официальный дилер |
Техническое описание станка
Станок Stalex BSM-270GVH позволяет делать распилы заготовок диаметром до 270 мм и прямоугольником 220х370 мм. В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы в обе стороны от –45° до +60° предназначен для пиления заготовок под различными углами и при частой смене угла пила.
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок, тиски позволяют работать с заготовкой шириной до 370 мм. Наличие системы СОЖ в стандартной комплектации позволяет добиться высокой производительности.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Стандартная комплектация
- Подвижная направляющая с роликовыми подшипниками натяжения полотна
- Гидравлическая система движения рамы пилы
- Гидравлические тиски
- Скорость вращения пилы, плавная регулировка скорости 5-90 м/мин
- Трёх лучевой маховик механического натяжения ленты
- Датчик контроля натяжения полотна – тензометр
- Защита – датчик на обрыв полотна (остановка станка) / датчики при открытии кожуха рамы (остановка станка)
- Мерный упор 520 мм
- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
- Шкаф-подставка для инструментов
- Пила ленточная квалитет М42
Технические характеристики Stalex BSM-270GVH |
||
|---|---|---|
| Характеристика | Значение | |
| Модель | Stalex BSM-270GVH | |
| Артикул | 102616 | |
| Мощность главного двигателя | 1.5 кВт / 1.1 кВт (3-х фазный, 380 В) | |
| Мощность двигателя СОЖ | 0,45 кВт | |
| Привод | Зубчатый | |
| Скорость резания | 5-90 м/мин | |
| Передаточное отношение | 25:1 | |
| Диаметр шкивов | Ø 380 мм | |
| Зажим заготовки | Гидравлический | |
| Объём бака СОЖ | 17 л (заливать 2/3 по уровню) | |
| Объём гидравлического бака | 22 л (заливать 2/3 по уровню, масло веретённое) | |
| Рабочая высота станка | 920 мм | |
| Подготовленные пазы в основаниях тисков | -45°; -30°; -15°; 0°; +15°; +30°; +45°; +60° | |
| Упаковка (фанерный ящик) | 1860 x 760 x 1720 мм (станок и тумба в одном ящике) | |
| Масса Stalex BSM-270GVH нетто/брутто | 491 / 541 кг | |
| Производство | Китай | |
| Гарантия | 1 год | |
| Габариты ленточного полотна (Размер полотна) | 27 x 0,9 x 3160 мм | |
Таблица распила (рабочая зона)
| Угол поворота рамы | -45° | -30° | -15° | 0° (90°) | +15° | +30° | +45° | +60° |
|---|---|---|---|---|---|---|---|---|
| Круг (диаметр), мм | 210 | 230 | 250 | 270 | 260 | 250 | 240 | 160 |
| Квадрат, мм | 180 | 200 | 230 | 260 | 240 | 220 | 180 | 100 |
| Прямоугольник (Ш x В), мм | 180x180 | 200x250 | 220x300 | 220x370 | 200x300 | 180x280 | 160x240 | 160x110 |
| Ширина пропила (max), мм | 180 | 200 | 220 | 370 | 300 | 280 | 240 | 160 |
| Высота пропила (max), мм | 180 | 250 | 300 | 220 | 300 | 280 | 240 | 110 |
