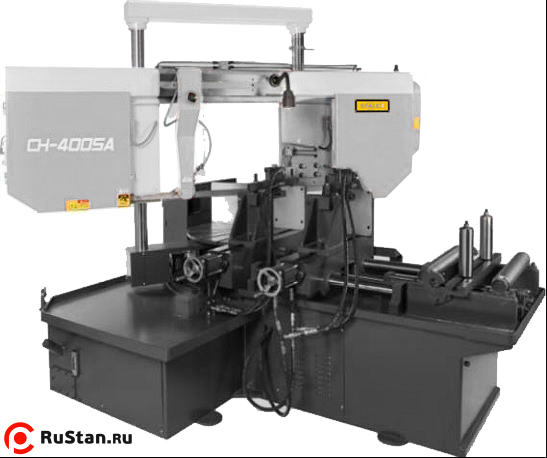

Автоматический ленточнопильный колонный станок Stalex CH-400SA

Модель Stalex СH-400SA является автоматическим ленточнопильным станком, колонного типа.
Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 400 мм и прямоугольной заготовки 400x400 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°.
Ленточнопильный станок с двухколонным замкнутым контуром и поворотным механизмом – позволяющий эффективно пилить крупногабаритные заготовки, за счёт высокой жёсткости станка.
Пильная рама, представляет собой стальную сварную конструкцию
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков.

Основные элементы

- Угол пиления заготовок 90°; 15°; 30°; 45°.
- Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по направляющим валам гарантирующим точность подачи.
- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
- Сенсорный дисплей управления.
- Станок управляется трёхфазным двигателем.
- Станок оснащён плавной регулировкой скорости вращения полотна 20-80 м/мин.
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Макс. единичный ход подающих гидравлических тисков – 400мм
- Механическое натяжение полотна
- Шнековый конвейер для сбора стружки, приводимая в движение автоматически
- Подсветка зоны резания
- Автоматическое подъём рамы при завершении резки

					Угол пиления заготовок 90°; 15°; 30°; 45°. Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.

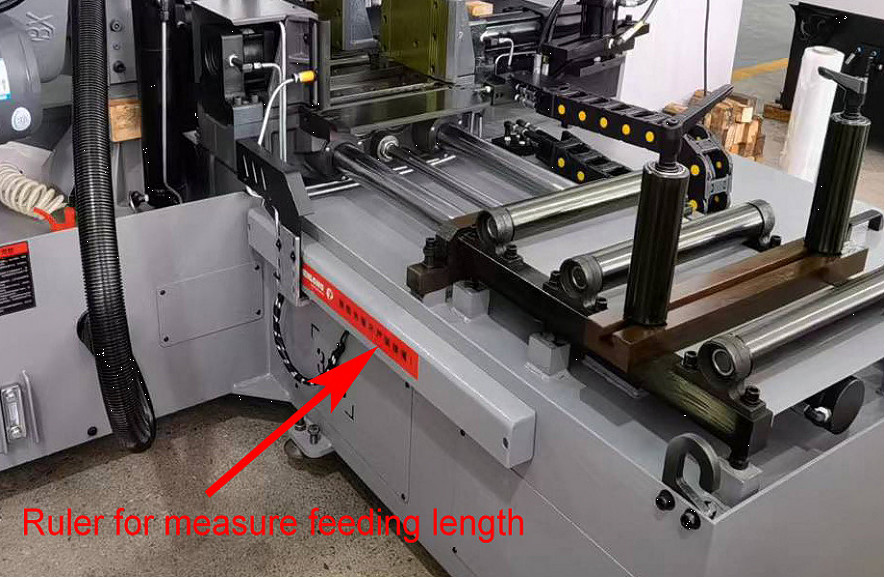

					Линейка для измерения длины подачи (контролируется ПЛК (PLC)). Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по направляющим валам гарантирующим точность подачи.

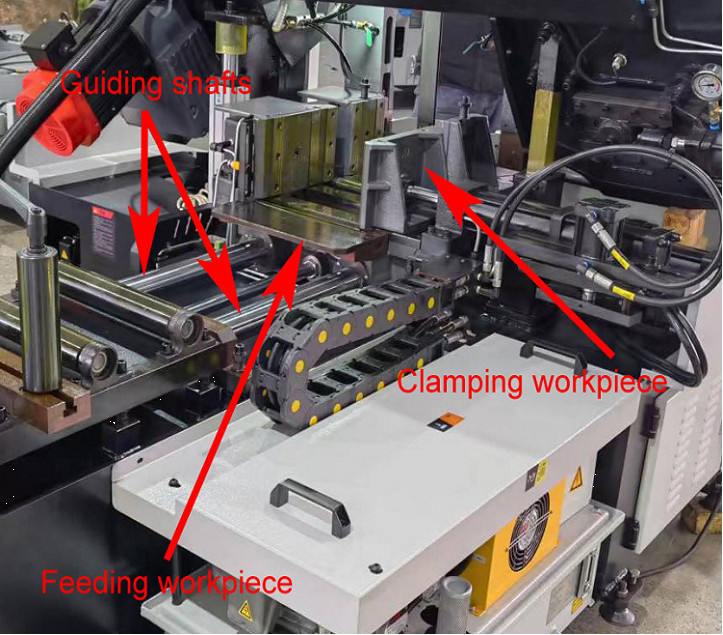

					Направляющие валы Подающие гидравлические тиски

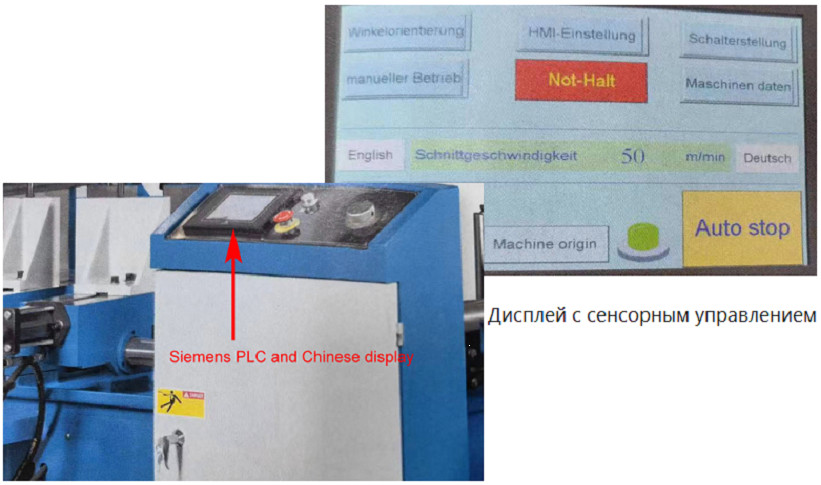

					Дисплей с сенсорным управлением

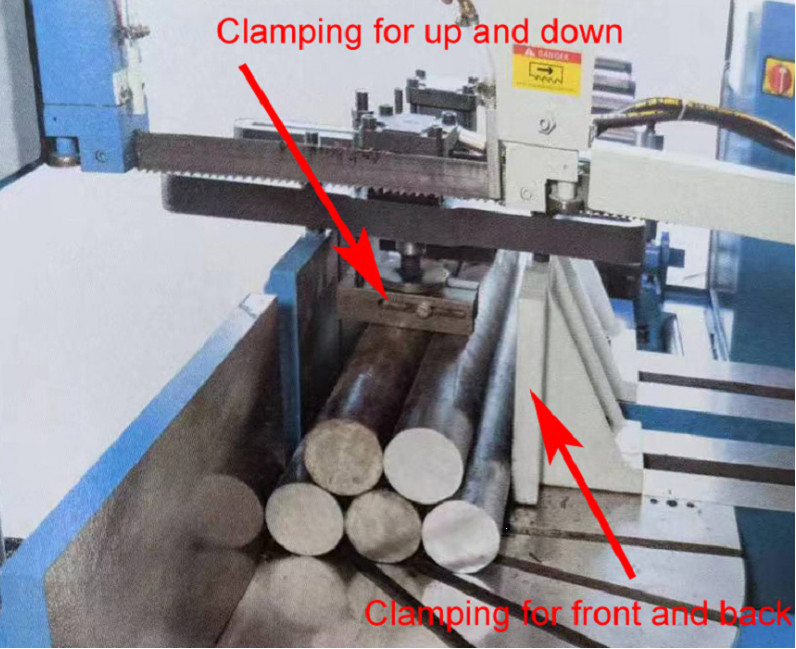

					Гидравлические прижимы для пакетной резки (заказываются опционально)

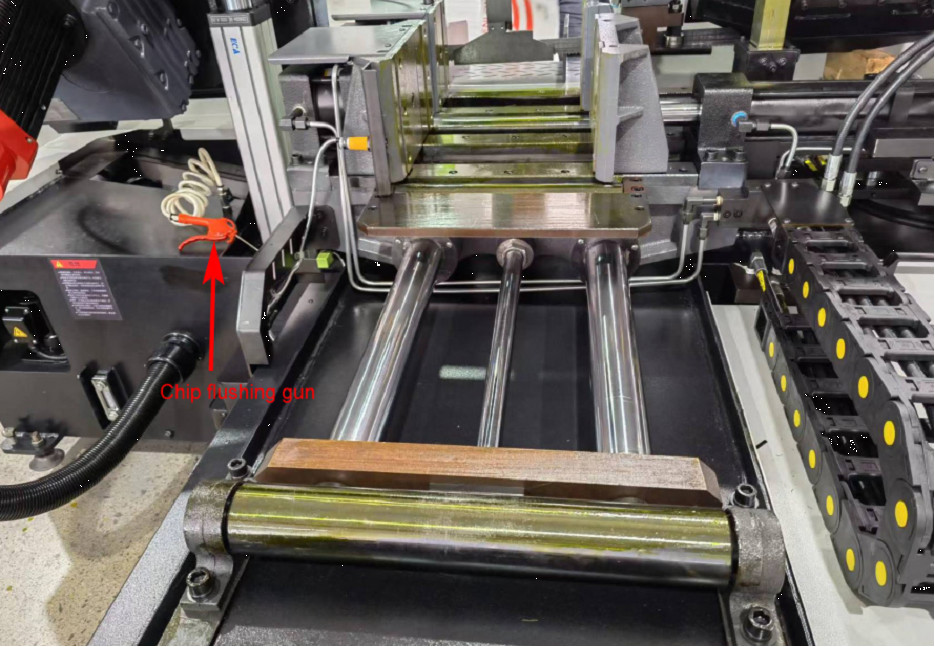

					Пистолет для смыва стружки (в стандартной комплектации)
					Автоматический конвейер для сбора стружки (в стандартной комплектации)
Стандартное оснащение станка					1. Механическая щетка для чистки лезвий.                2. Лампа освещения рабочей зоны 3. Гидравлические тиски с автоматической подачей (без прижимов для пакетной резки – в стандартной комплектации)      4. Автоматический контроль рабочей высоты               5. Ленточнопильное полотно - установленное на станке   6. Набор инструментов         7. Инвертор     8. Управление с ЧПУ - NC control (Siemens)            9. Автоматический конвейер для стружки          10. Система охлаждения с пистолетом для смыва стружки

Технические характеристики "STALEX CH-400SA"
Характеристика	Значение
Мощность главного двигателя	4.0 кВт (3-фазный)
Мощность гидравлической станции	1.5 кВт
Мощность системы СОЖ	0.09 кВт
Суммарная мощность	5.59 кВт
Вращение пилы	90°…15°…30°…45° (кратно 1°)
Скорость резания	20-80 м/мин
Круглый профиль при 90°	400 мм
Прямоугольный профиль при 90°	400х400 мм
Круглый профиль при 45°	350 мм
Прямоугольный профиль при 45°	350х400 мм
Макс. ход подающих тисков	400 мм
Мин. ход подающих тисков	1 мм
Точность подачи	0.1/100 мм
Точность реза по длине	±0.2 мм на 1000 мм
Точность перпендикулярности	0.3 мм на Ø100 мм
Размер полотна	41х1.3х5590 мм
Рабочая высота стола	735 мм
Объём гидравлического бака	30 л
Объём бака СОЖ	60 л
Конвейер для стружки	есть
Пистолет для смыва	есть
Лампа освещения	есть
Масса нетто/брутто	2620 / 2800 кг
Производство	Китай

Комплектация

• Автоматический ленточнопильный станок STALEX CH-400SA
• Ленточнопильное полотно, установленное на станке
• Гидравлические тиски с автоматической подачей
• Автоматический контроль рабочей высоты
• Механическая щётка для очистки полотна
• Лампа освещения рабочей зоны
• Управление с ЧПУ (Siemens)
• Инвертор
• Автоматический конвейер для стружки
• Система охлаждения с пистолетом для смыва
• Набор инструментов
