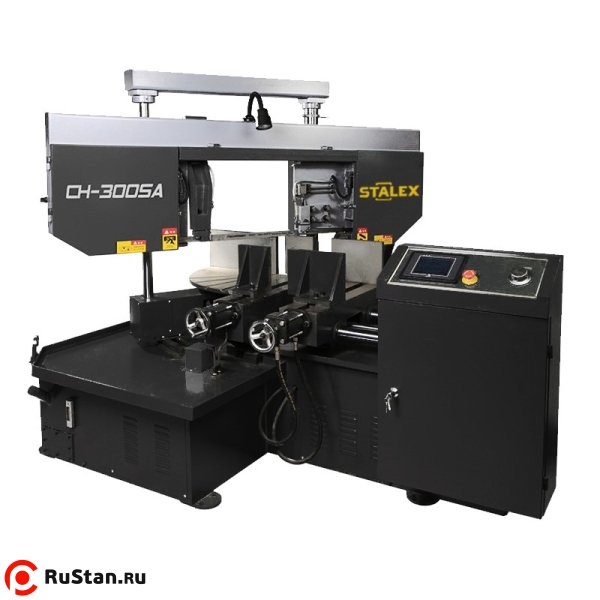

Автоматический ленточнопильный колонный станок Stalex CH-300SA

Модель Stalex серии «CH» является гидравлическим автоматическим ленточнопильным станком, колонного двухстоечного типа.
Автоматический ленточнопильный станок CH-300 SA, предназначен для пиления труб и сплошных заготовок, с максимальным диаметром круга Ø300мм и прямоугольной заготовки 350x300мм при 90 и Ø230 мм и 180х300мм под углом и 45°.
Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра, по которым вертикально перемещается горизонтальная пильная рама, образуя жёсткий замкнутый контур с высокой стабильностью реза.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Основные элементы

- Угол пиления заготовок 90°/45.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Станок управляется мощным трёхфазным двигателем.
- Точная регулировка полотна позволяет добиться безлюфтового вращения, за счет конических подшипников и твердосплавных пластин
- Гидравлическое натяжение полотна
- Автоматический контроль разрыва режущего полотна
- Термозащита электродвигателя
- Рабочее освещение зоны резания
- PLC контроллер с сенсорным управлением, позволяет одновременно устанавливать угол поворота, длину подачи и время резки
- Гидравлическая автоматическая подача, высокая точность подачи и хорошая стабильность
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Гидравлический прижим для пакетной резки
- Рольганг
- Плавная регулировка скорости при помощи инвертера
- Автоматический конвейер для сбора стружки
- Станок изготовлен по стандартам СЕ

Технические характеристики Автоматический ленточнопильный колонный CH-300SA
Характеристика	Значение
Мощность главного двигателя	3,0 кВт (3-х фазный)
Мощность гидравлической станции	0,75 кВт
Мощность системы СОЖ	0,06 кВт
Главный привод	зубчатый
Тиски	гидравлические
Натяжение полотна	гидравлическое
Поворот пильной рамы	Привод гидроцилиндра+поворотный регулятор
Скорость резания	20-110 м/мин(инвертер)
Рабочая зона	90°/45°
Габариты ленточного полотна	34 х1,1х4430 мм
Рабочая высота стола	735 мм
Одиночный ход подачи	400 мм
Габаритные размеры (ДхШхВ)	2360х2350х1780 мм
Масса	1990
Объем бака СОЖ	30 л
Объем гидростанции	45 л
