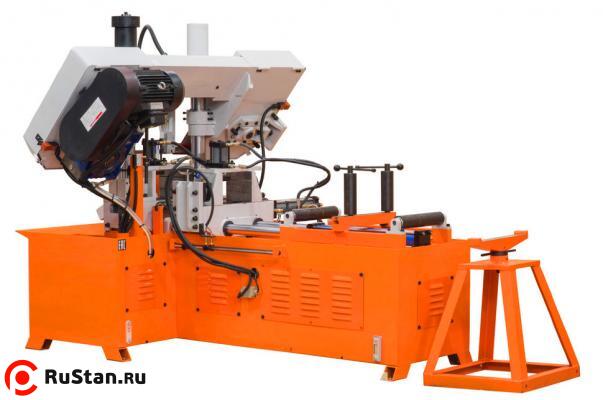

Станок автоматический двухколонный Stalex TBK-4228B

Stalex TBK-4228В является автоматическим ленточнопильным станком, колонного двухстоечного типа.
Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 280 мм и прямоугольной заготовки 280x280 мм под углом 90°.
Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра, по которым вертикально перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск».

Основные элементы

- Автоматическая подача заготовок в зону резания.
- Угол пиления заготовок 90°.
- Макс. единичный ход подающих гидравлических тисков – 505мм.
- Концевой ограничитель подачи заготовок для выставления необходимой длины в процессе пиления.
- Тиски гидравлические с возможностью быстрого зажима заготовок.
- Комплект гидравлических прижимов для пакетной резки.
- Станок управляется трёхфазным двигателем.
- Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена.
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно.
- 3 скорости вращения полотна.
- Подсветка зоны резания.
- Зубчатый привод + клиноременная передача
- Система быстрого подвода пильного полотна к заготовке
- Автоматическое отключение при завершении резки

На станках применяются биметаллические пилы марок М42 и М51 размером 27х0,9х3505 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей. Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.

Автоматическое управление

Перед работой в автоматическом режиме сначала необходимо выполнить следующие операции в ручном режиме

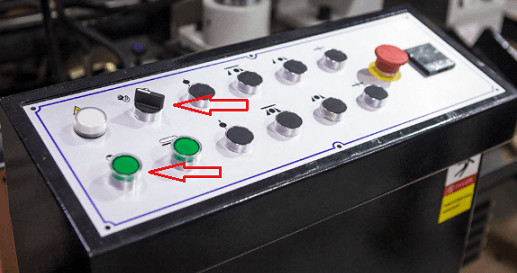

1)      Переключить переключатель в ручной режим и включить гидравлическую систему

2)      Задать кол-во реза:

верхняя строка отображает кол-во произведённых резов

в нижней строке отображается заданное кол-во резов (число циклов резки)

3)      Установить расстояние подачи, изменив положение ограничительного кольца

4)      Поднять пильную раму в верхнее положение

5)      Затянуть тиски резки, чтобы зафиксировать заготовку

После выполнения всех операций можно начать автоматическую работу

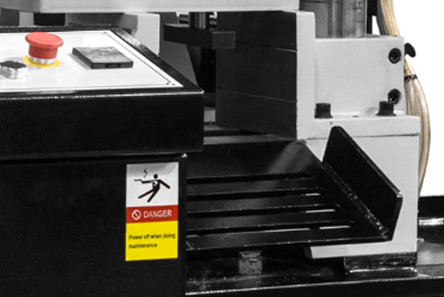

						Лоток приёмный

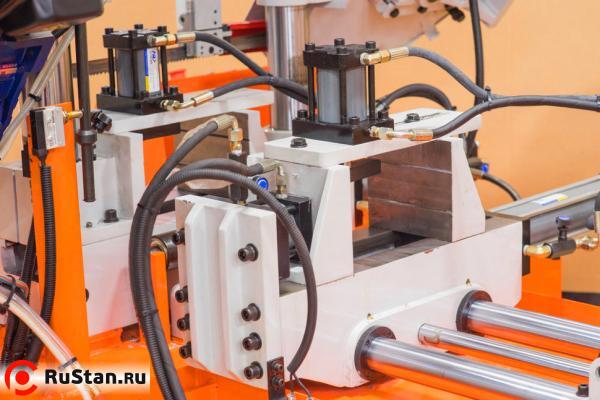

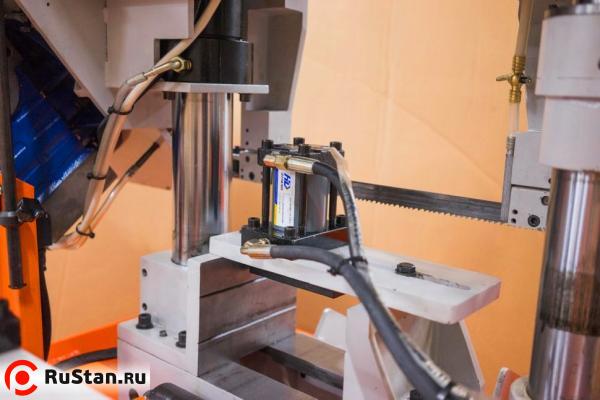

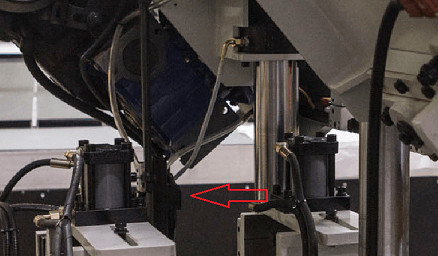

						Гидравлические тиски + прижимы для пакетной резки
						Два места хранения для гидравлических прижимов (в случае их неиспользования)

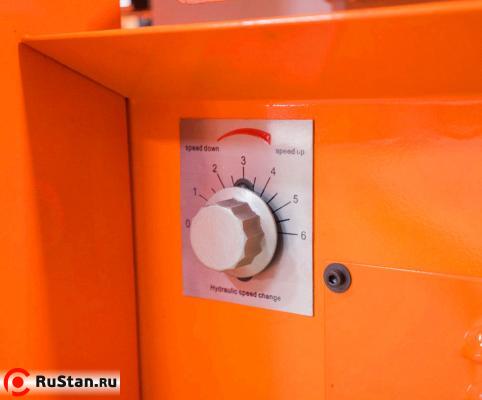

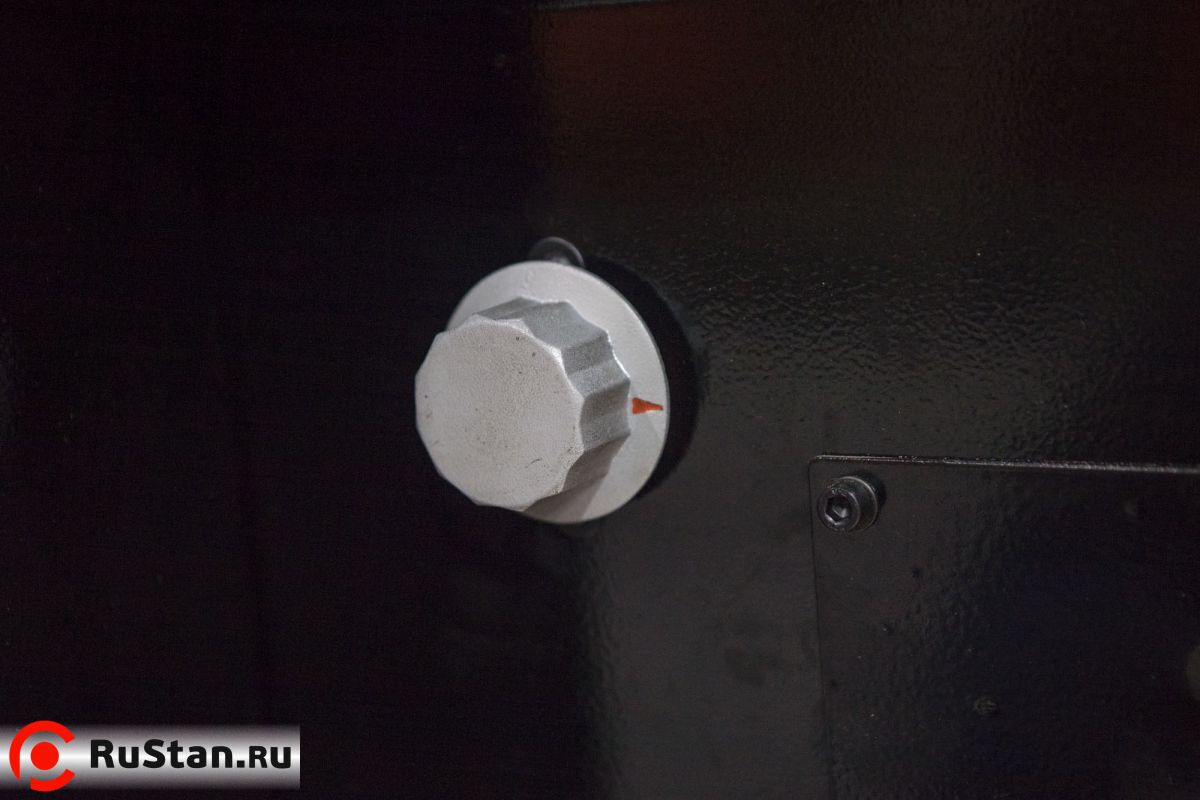

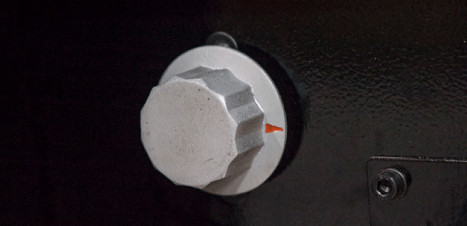

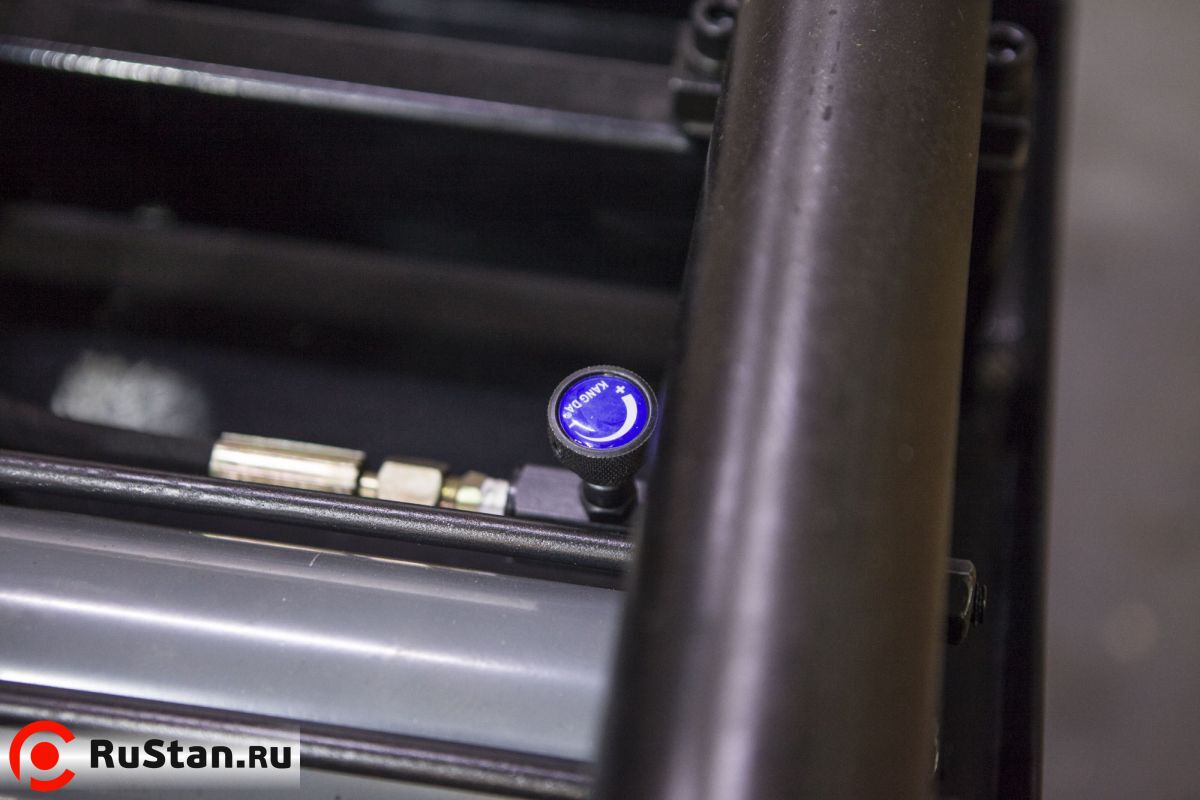

						Рычаг (маховик) регулировки скорости опускания рамы

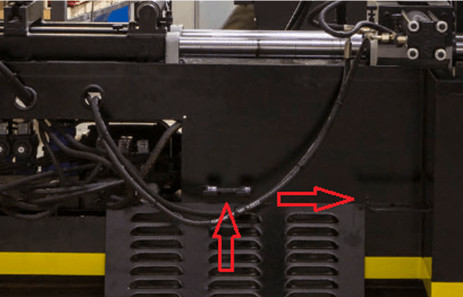

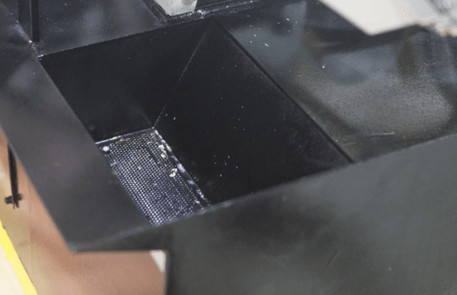

						В тумбе станка размещён бак для стружки и слива СОЖ

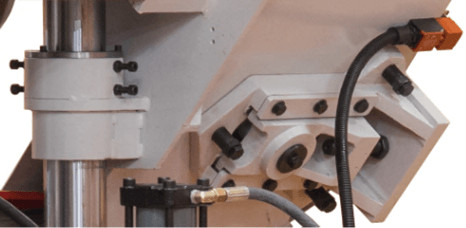

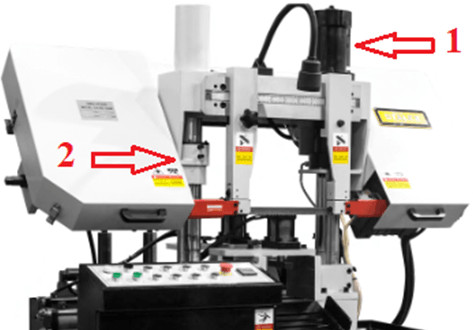

						1.    Колонна с гидроцилиндром 2.   Колонна со скользящей муфтой
						Механическое натяжение полотна

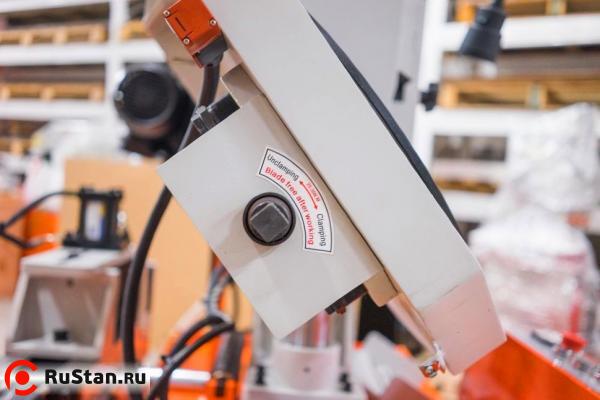

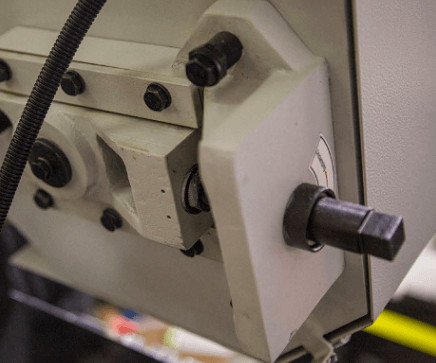

						Рычаг регулировки натяжения полотна

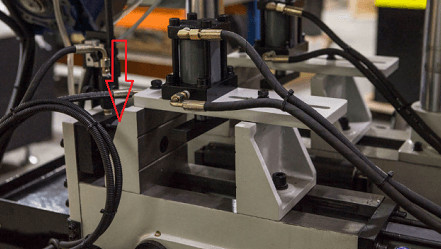

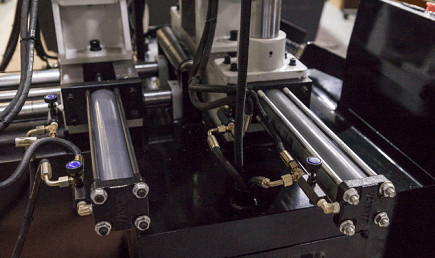

						Гидравлические тиски стационарные (тиски фиксации заготовки в зоне резания) и гидравлические тиски подающие (тиски подачи заготовок в зону резки)

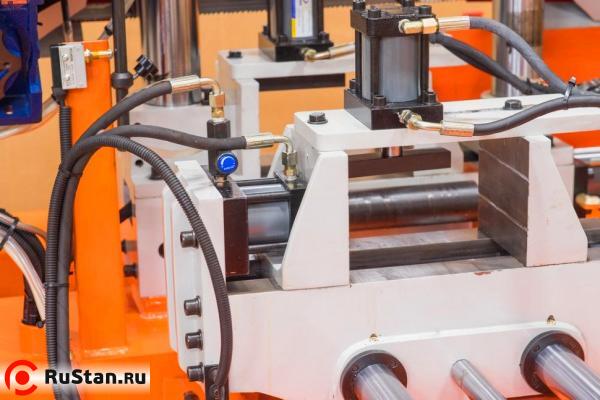

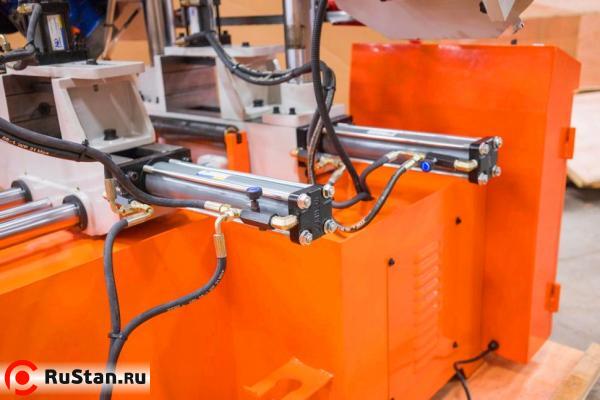

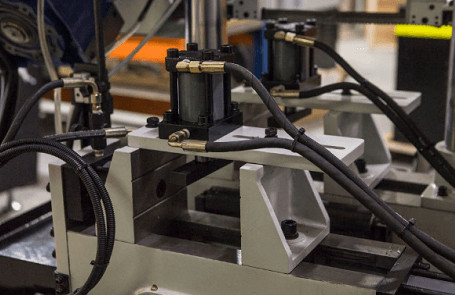

						Гидравлические тиски подающие - имеют 2 гидравлических цилиндра с обоих сторон, для фиксации неровных заготовок (фото №1)
						Гидравлические тиски подающие - имеют 2 гидравлических цилиндра с обоих сторон, для фиксации неровных заготовок (фото №2)

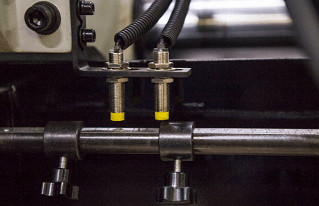

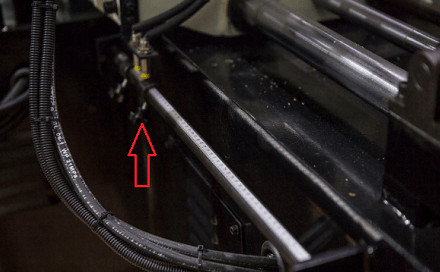

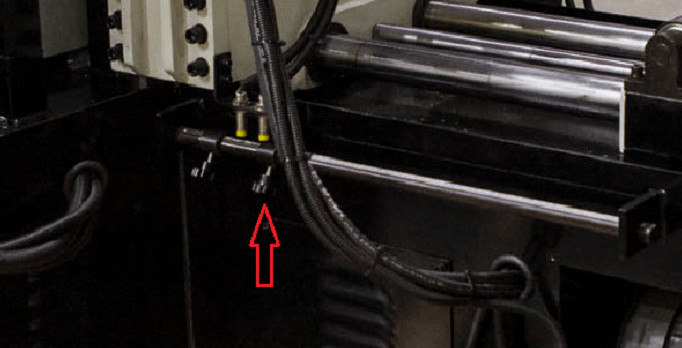

						Концевики и линейка ограничения подачи заготовки

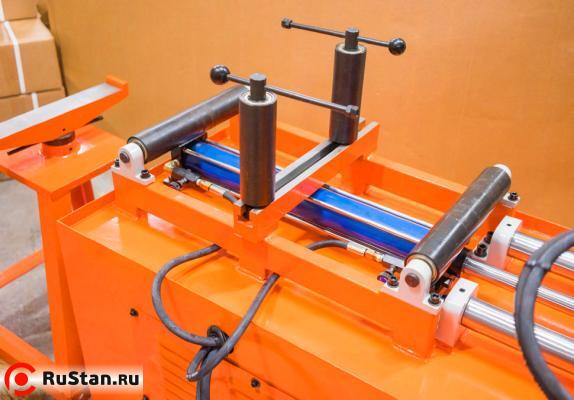

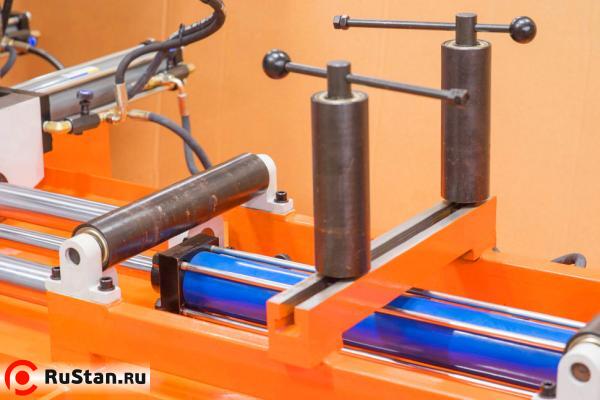

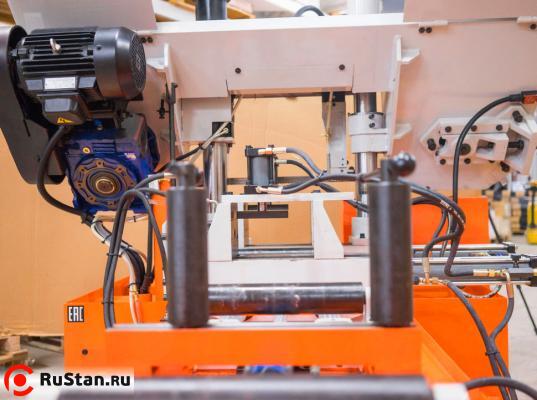

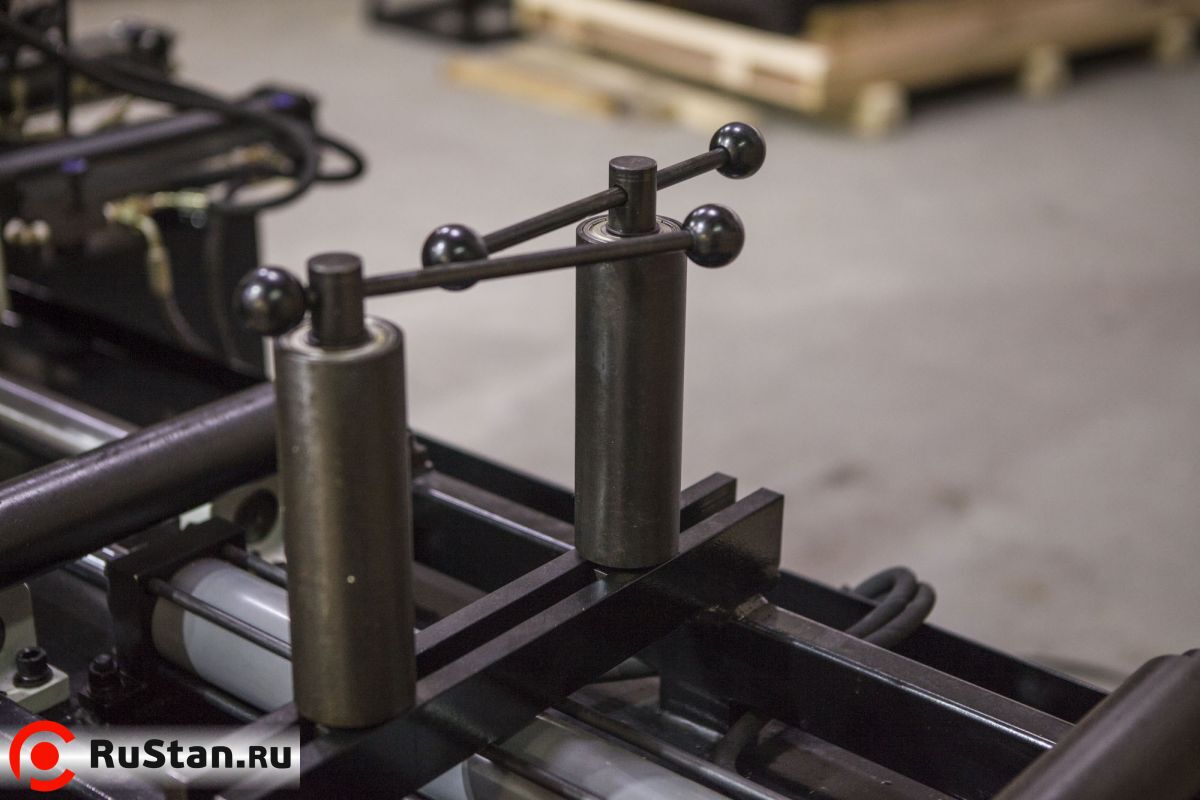

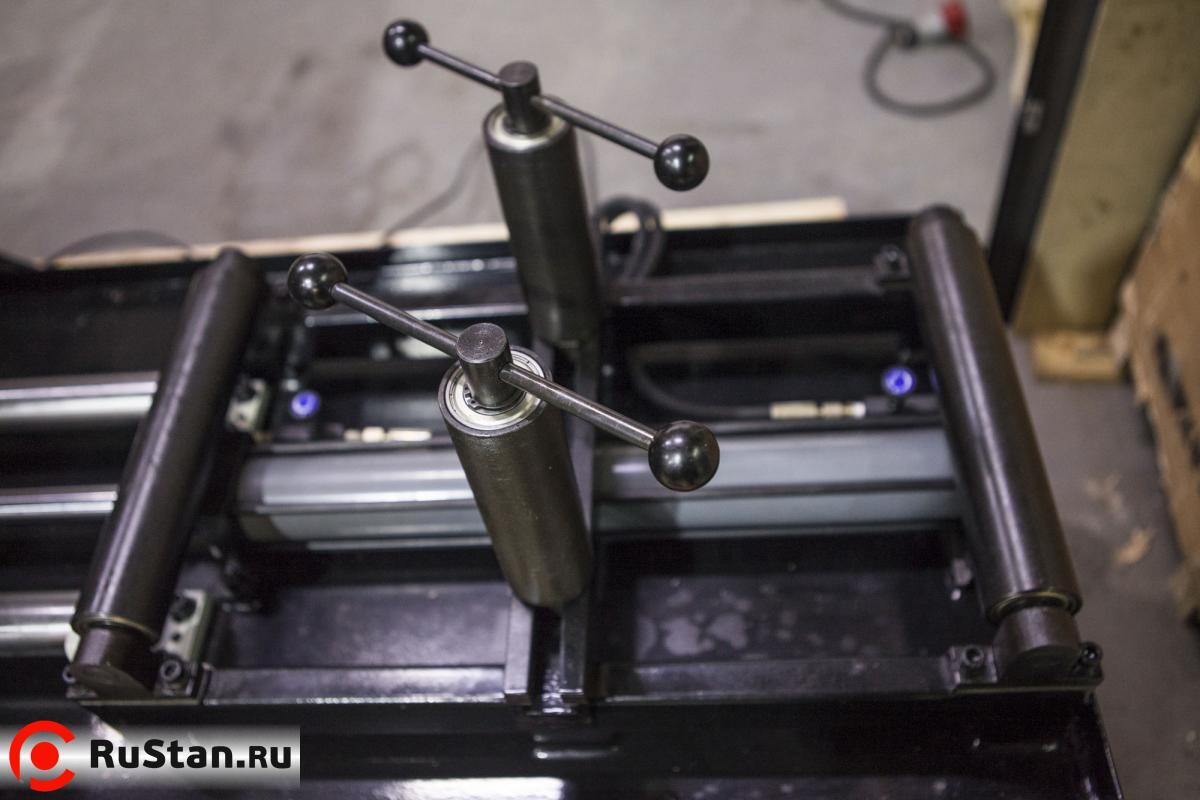

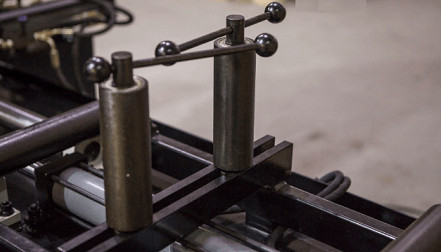

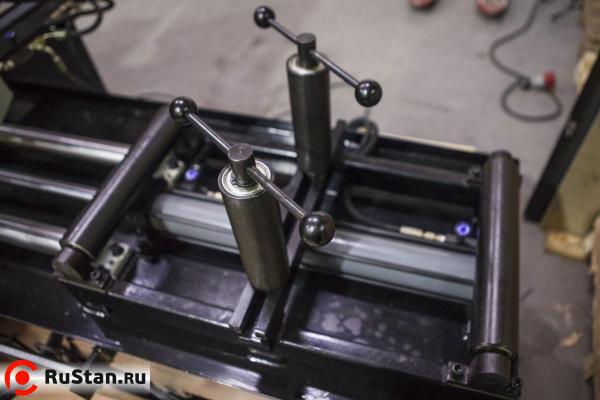

						Подающий стол с регулируемыми вертикальными и горизонтальными роликами (фото №1)

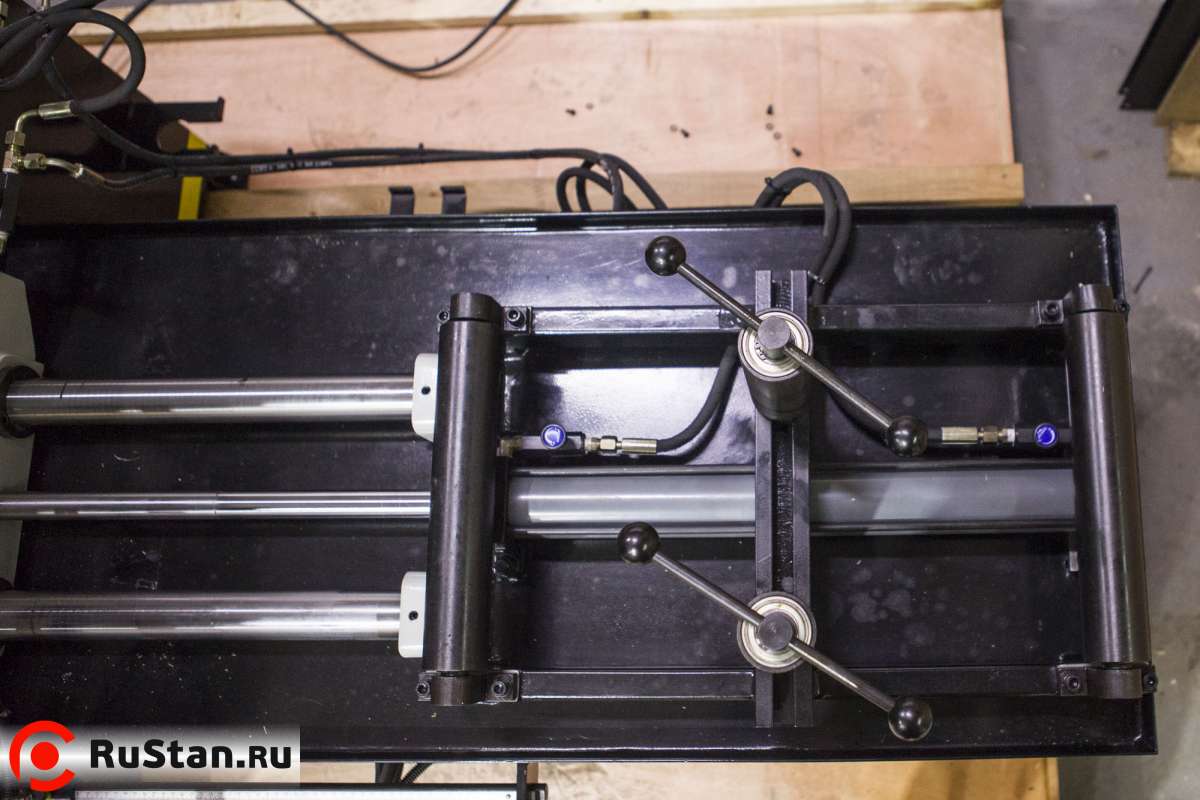

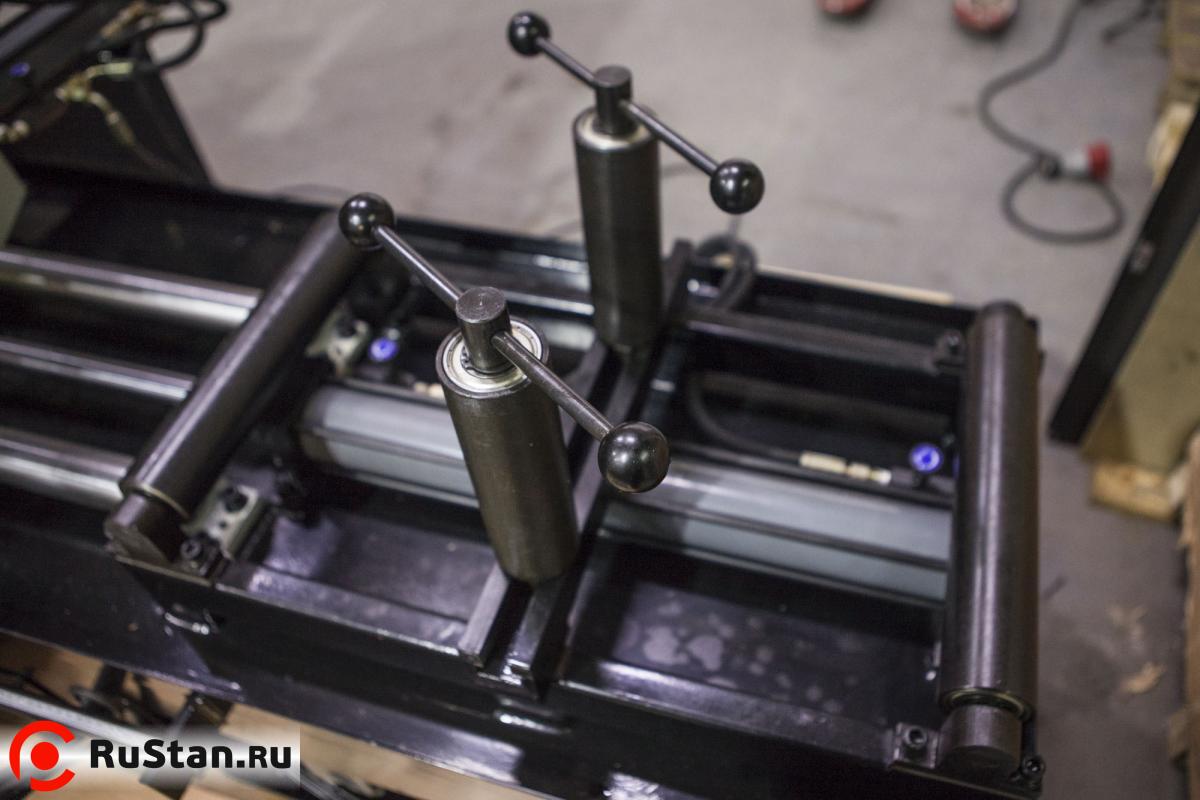

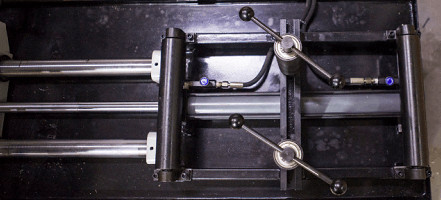

						Подающий стол с регулируемыми вертикальными и горизонтальными роликами (фото №2)

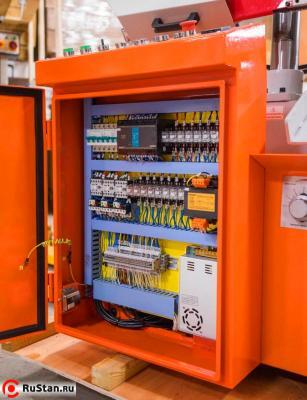

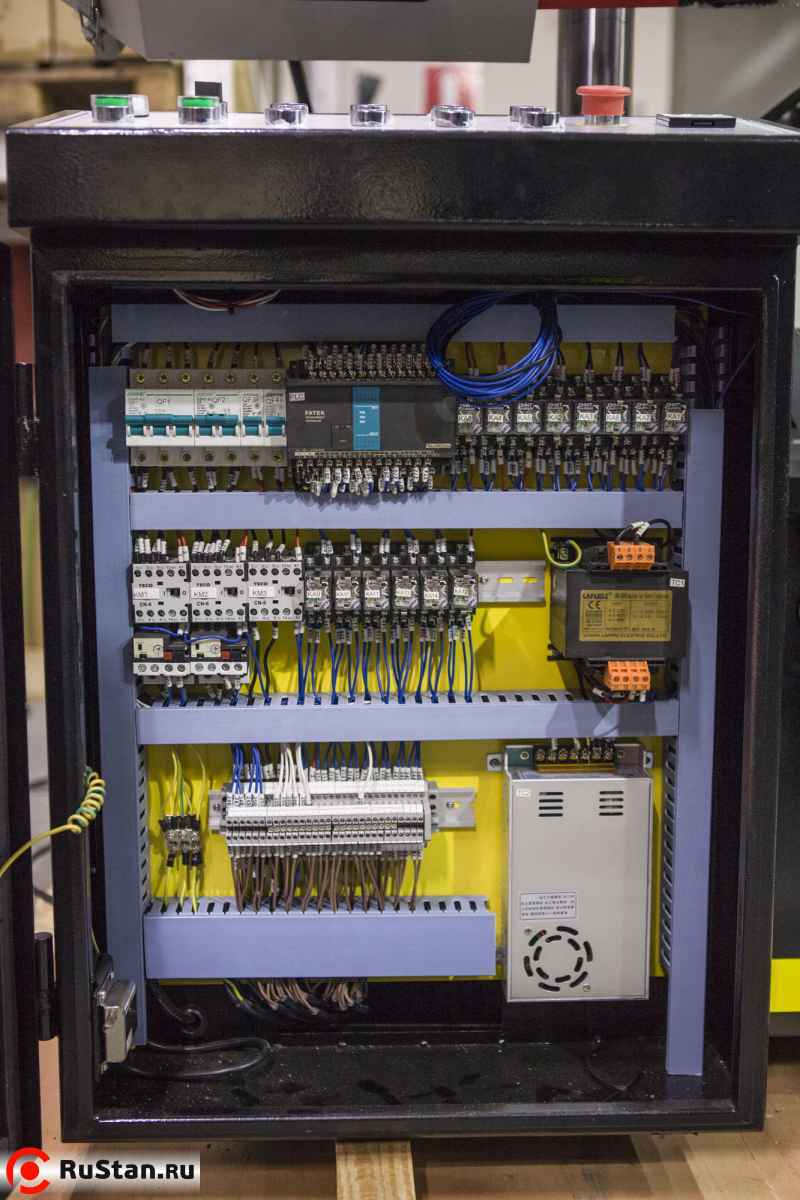

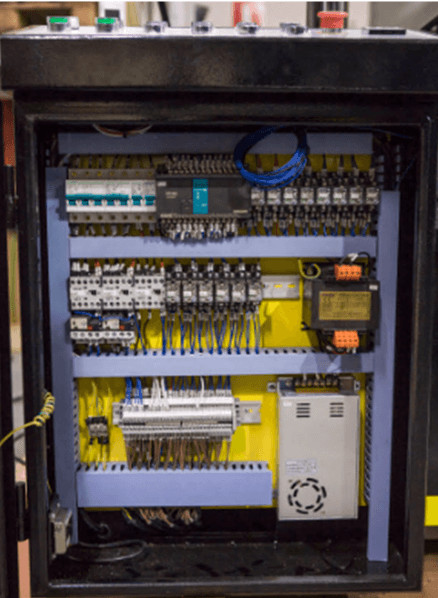

						Электрошкаф

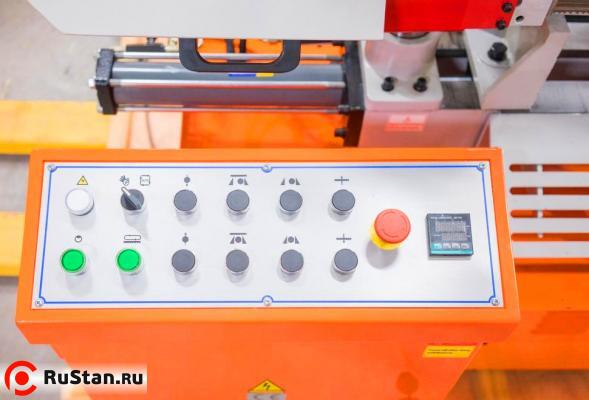

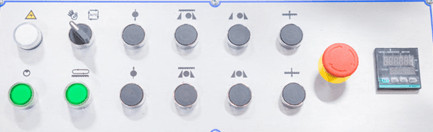

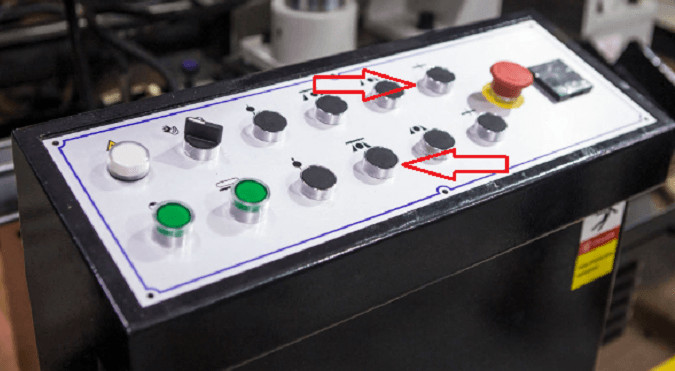

						Пульт станка

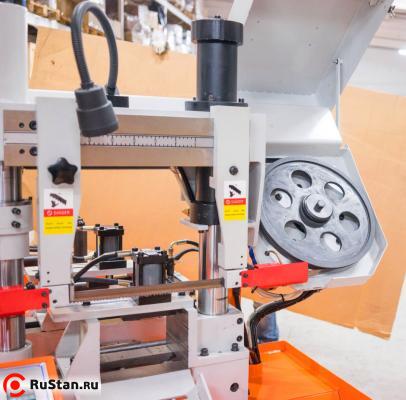

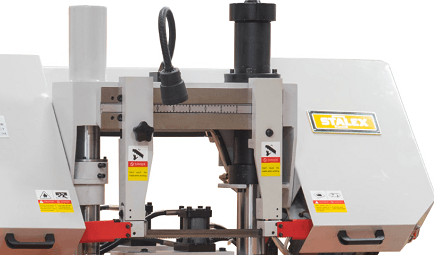

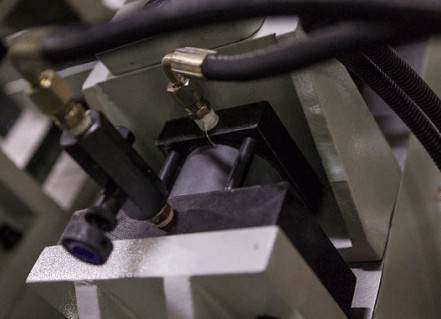

						Две направляющие перемещающиеся по салазкам, для регулировки жесткости полотна относительно размера заготовки

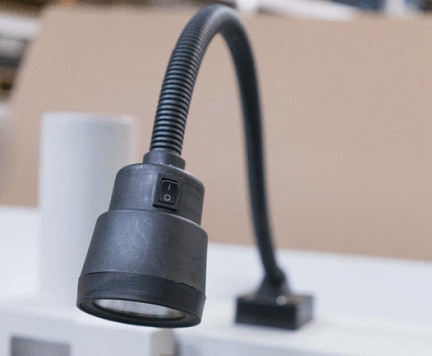

						Лампа освещения

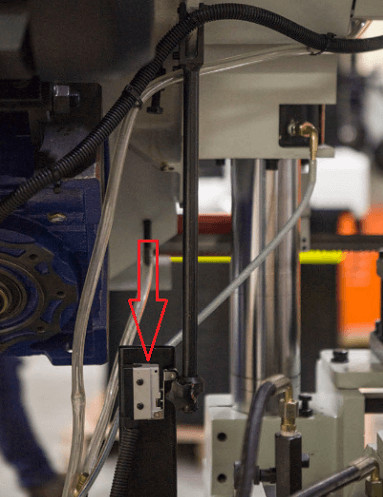

						Концевик на подъём
						Концевик на опускание

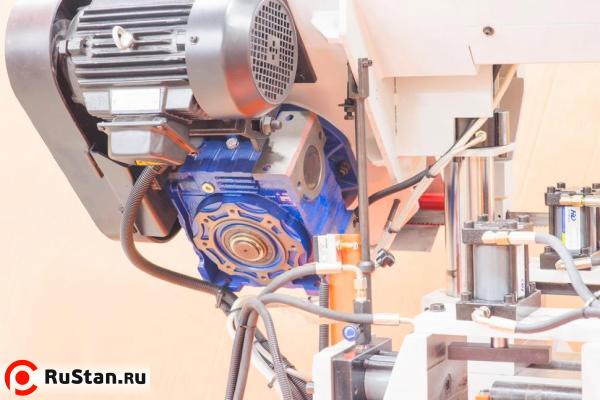

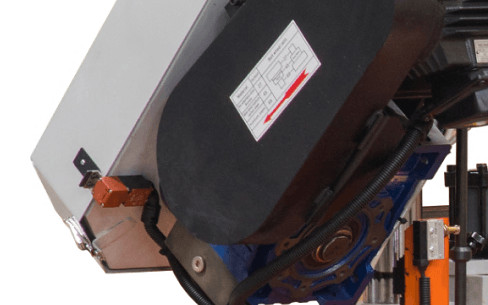

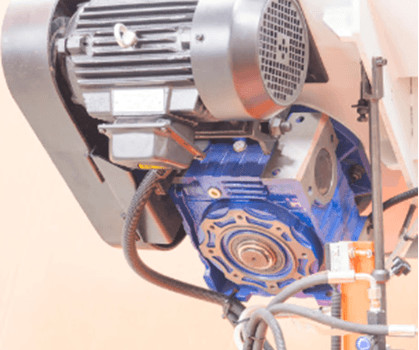

						Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена Привод - гибрид (зубчатый привод + клиноременная передача) (фото №1)
						Привод - гибрид (зубчатый привод + клиноременная передача) (фото №2)

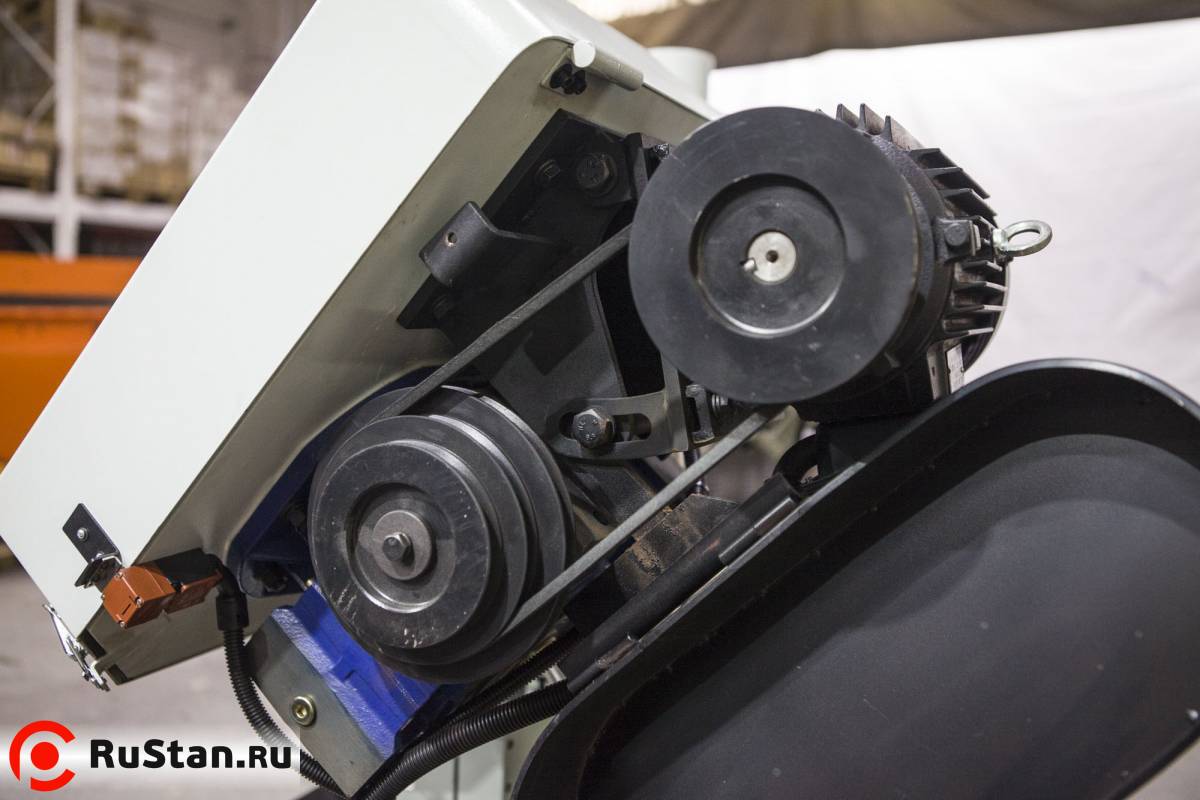

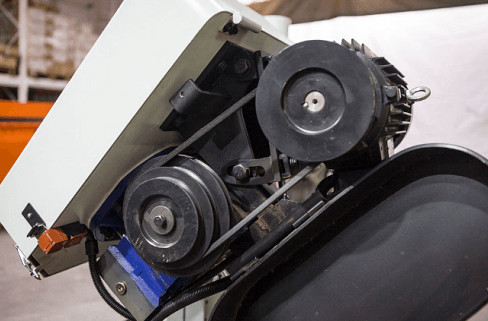

						Клиноременная передача

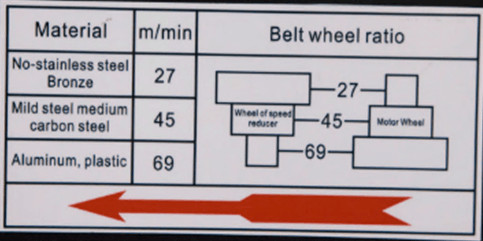

						Таблица скоростей

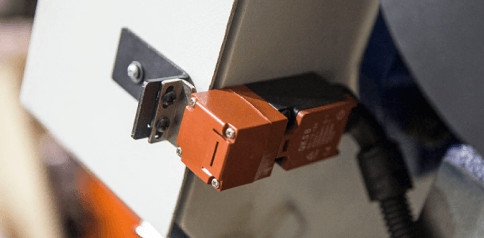

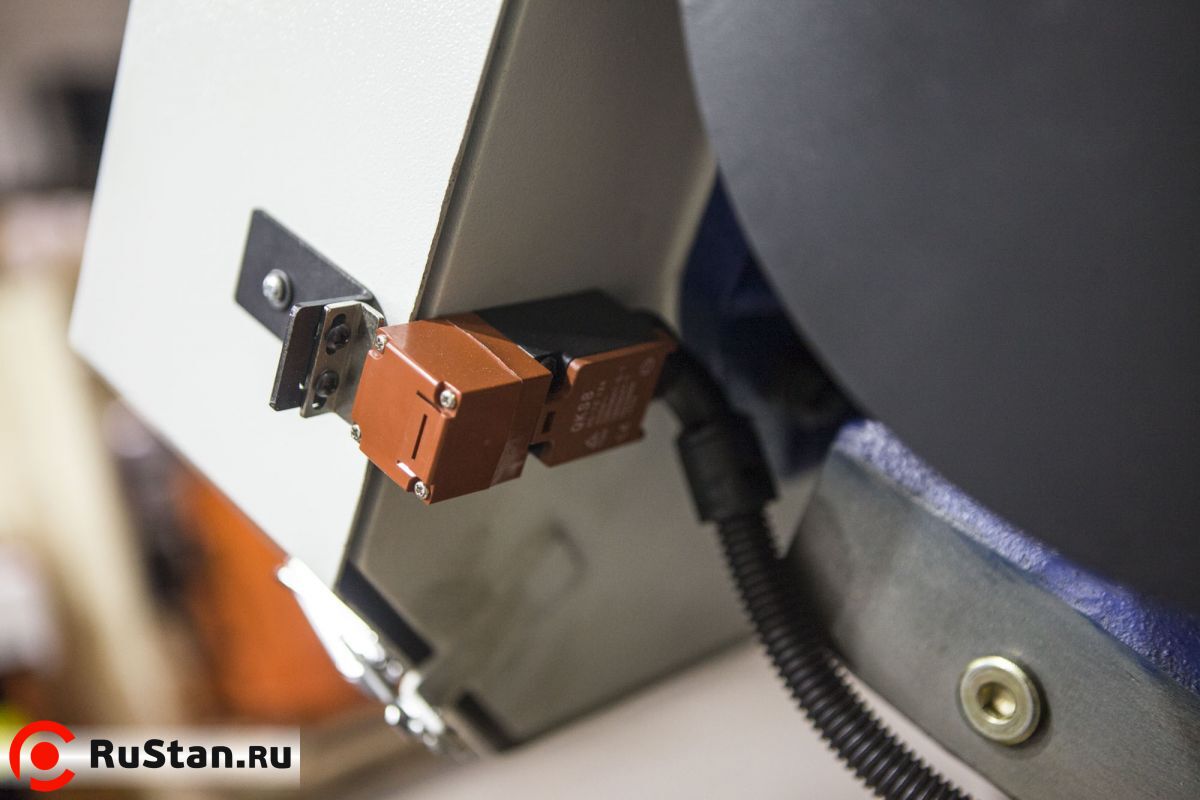

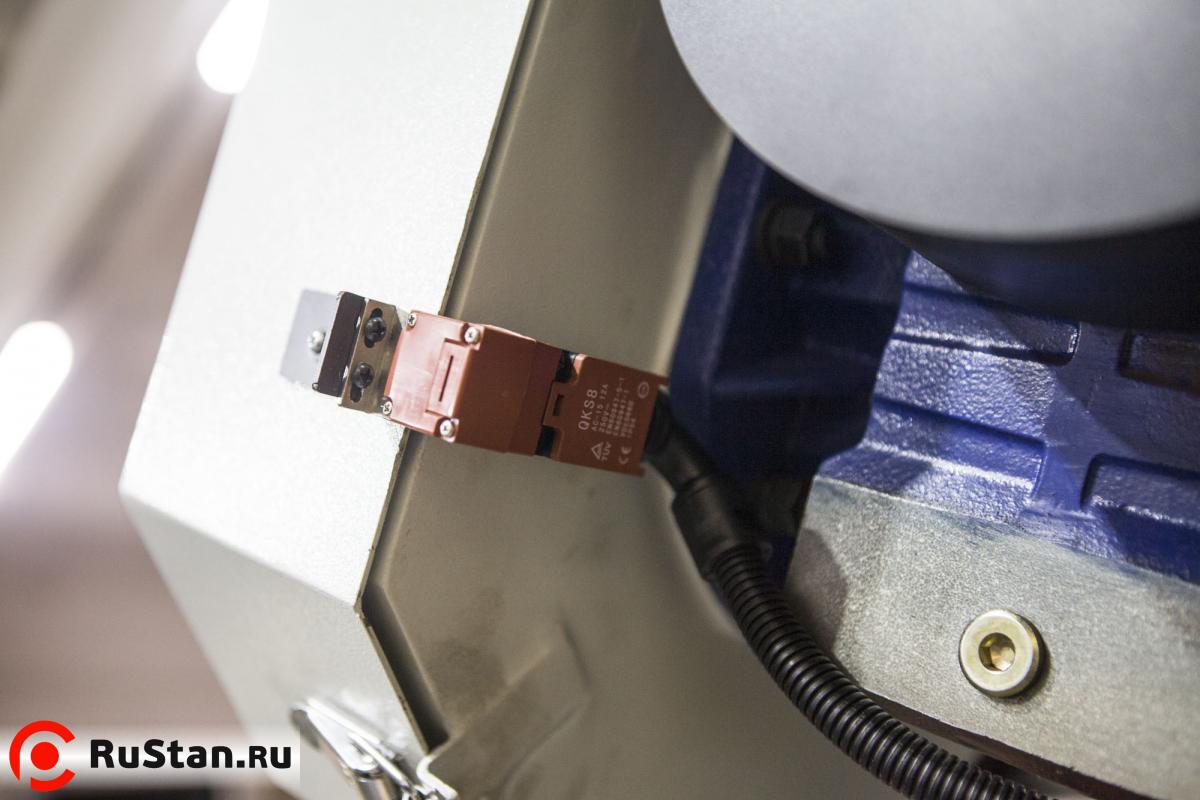

						Предохранительный концевик на кожухе маховика, оберегающий станок от поломок в случае если лента повреждена

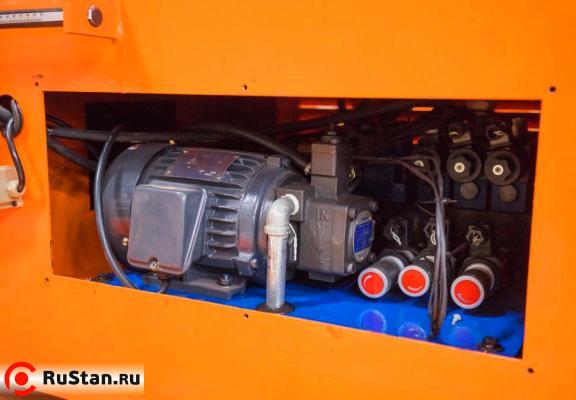

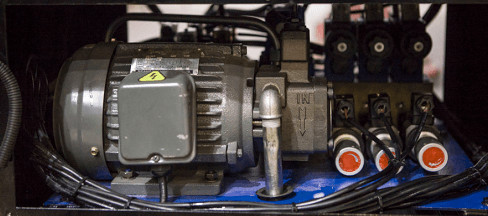

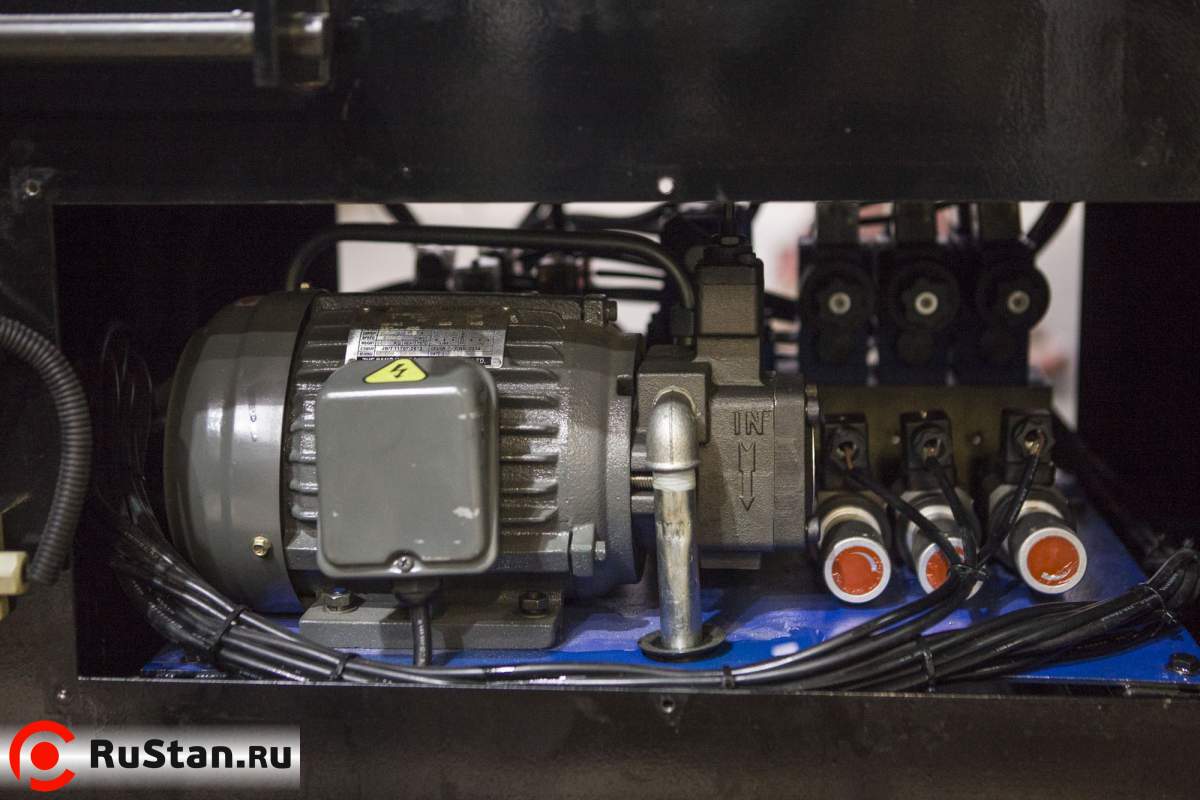

						Гидравлический бак, двигатель масляного насоса 0,55 кВт, гидравлический насос (помпа), гидравлические клапаны

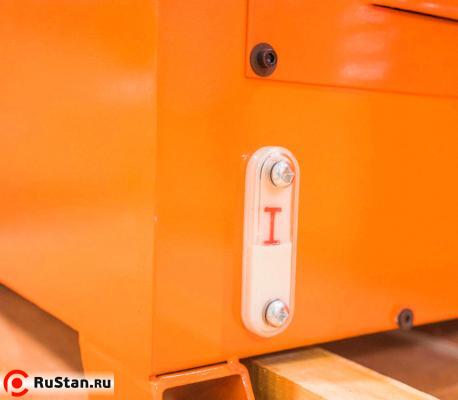

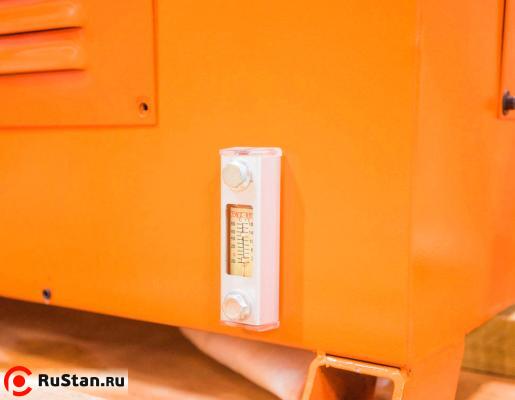

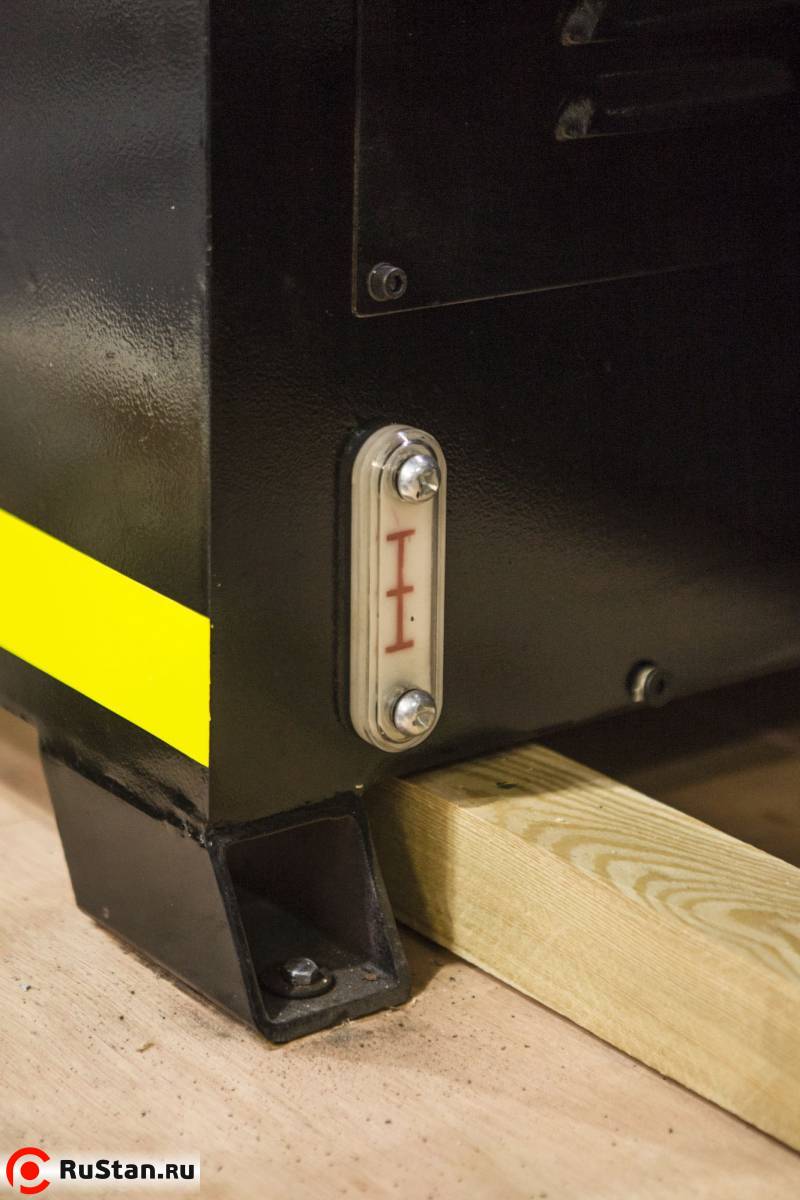

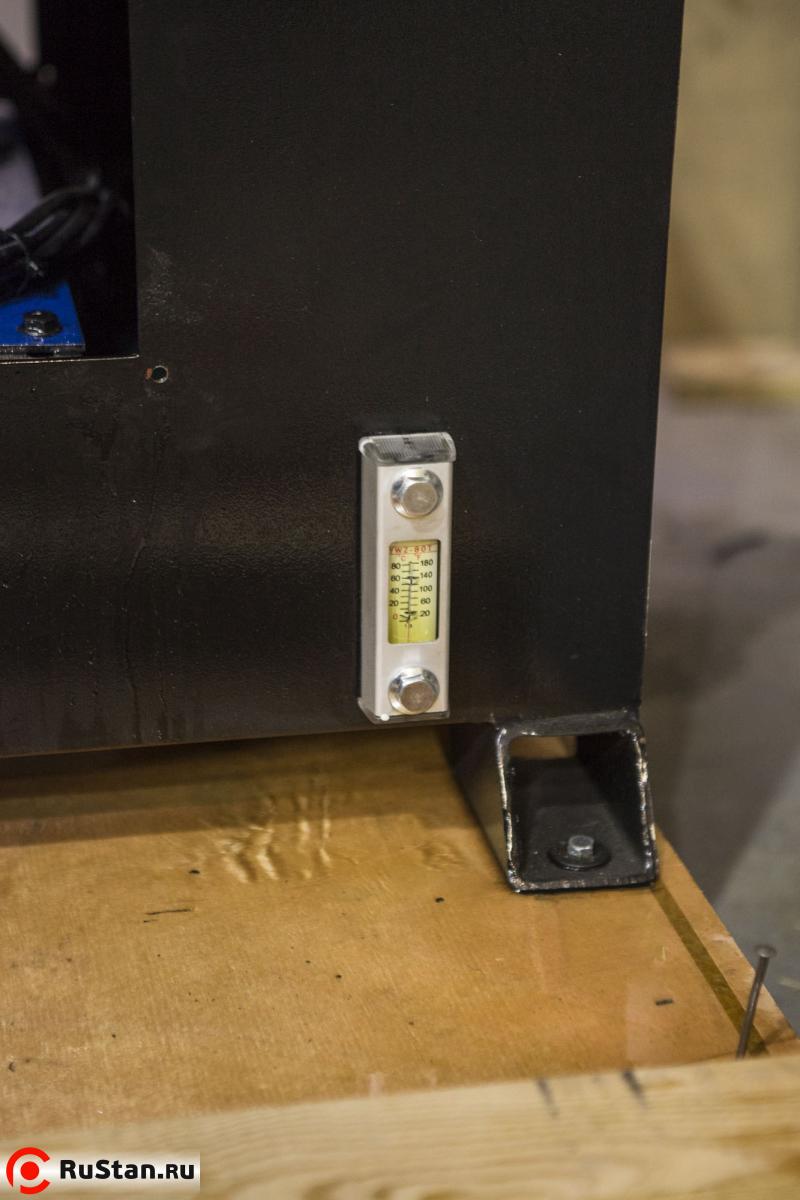

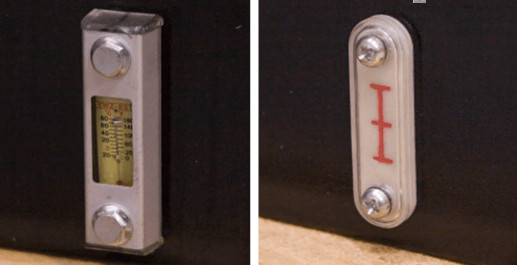

						Уровень и температура масла Уровень СОЖ

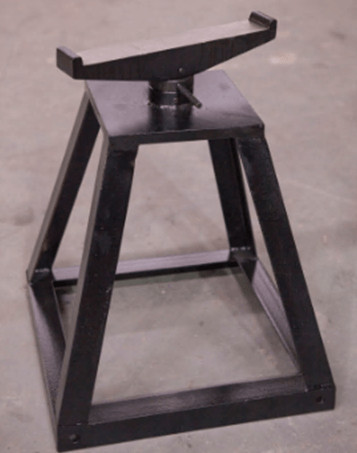

						Дополнительная стойка для длинных заготовок + 4 колеса для стойки (в стандартной комплектации)

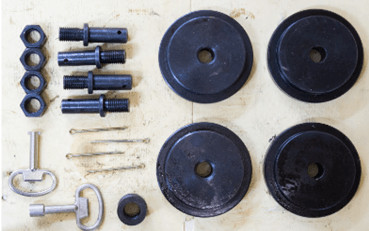

						Комплект колёс для дополнительной стойки + ключи к электоршкафу

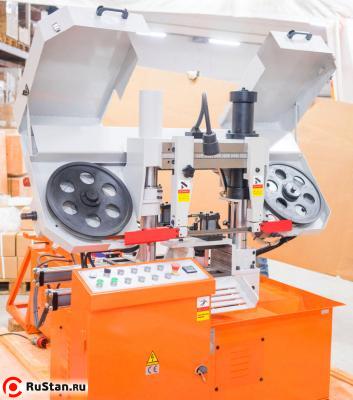

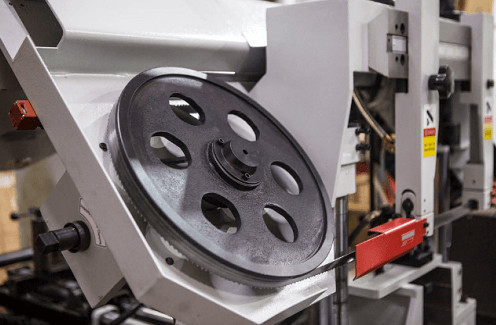

						Станок Stalex TBK-4228B с открытым кожухом

Технические характеристики "STALEX TBK-4228B"
Характеристика	Значение
Мощность двигателя	3.0 кВт (3-фазный)
Угол поворота	0° (рабочая зона 90°)
Скорость движения полотна	27, 45, 69 м/мин
Круглый профиль при 90°	280 мм
Прямоугольный профиль при 90°	280х280 мм
Размер полотна	27х0.9х3505 мм
Объём гидравлического бака	75 л
Объём бака СОЖ	36 л
Габариты	2240х1800х1630 мм
Масса	800 кг
Комплект гидравлических прижимов	есть
Мобильная стойка с роликом	есть
Производство	Китай

Комплектация

• Автоматический ленточнопильный станок STALEX TBK-4228B
• Ленточнопильное полотно, установленное на станке
• Регулируемый упор 240 мм
• Мобильная стойка с роликом
• Набор ключей
