Станок гидравлический двухколонный Stalex TBK-4228

Модель Stalex TBK-4228 является гидравлическим ленточнопильным станком, колонного двухстоечного типа. Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 280 мм и прямоугольной заготовки 280x280 мм под углом 90°.

Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра, по которым вверх-вниз перемещается горизонтальная пильная рама. Пильная рама, представляет собой стальную сварную конструкцию.

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Основные элементы Stalex TBK-4228

• Угол пиления заготовок 90°.
• Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
• Станок управляется трёхфазным двигателем.

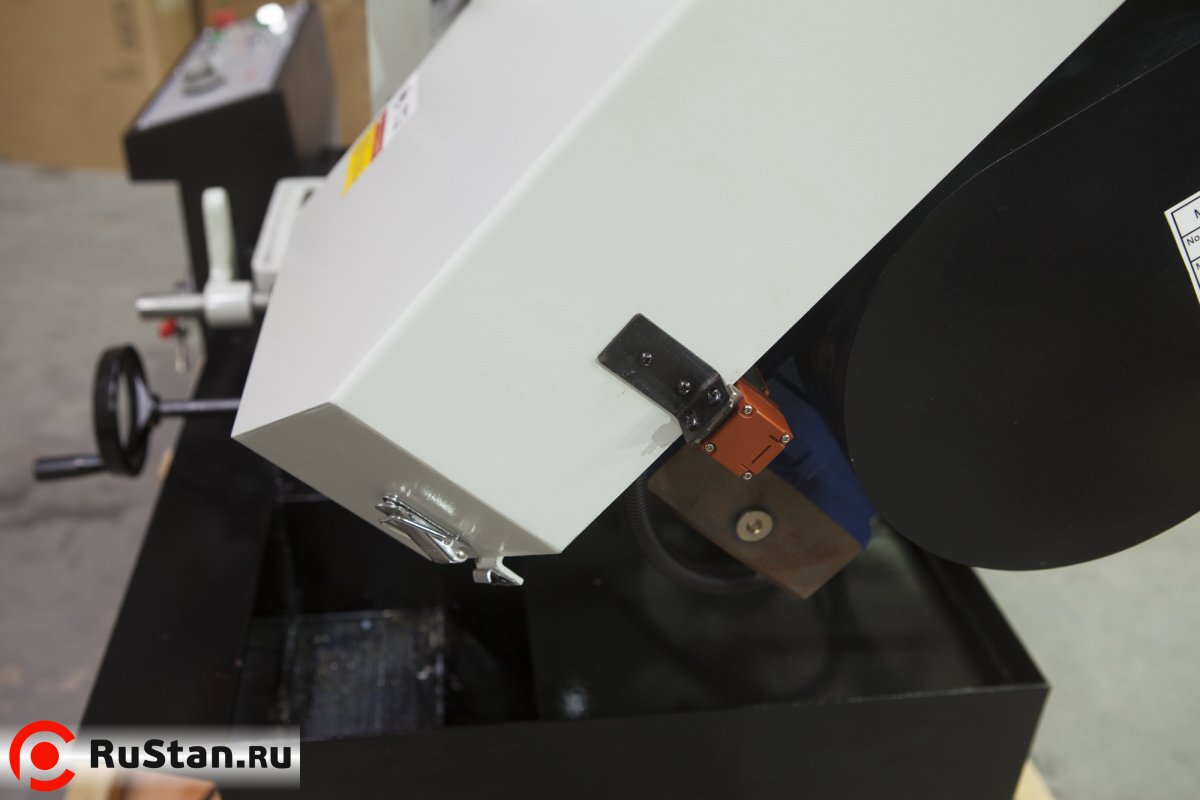

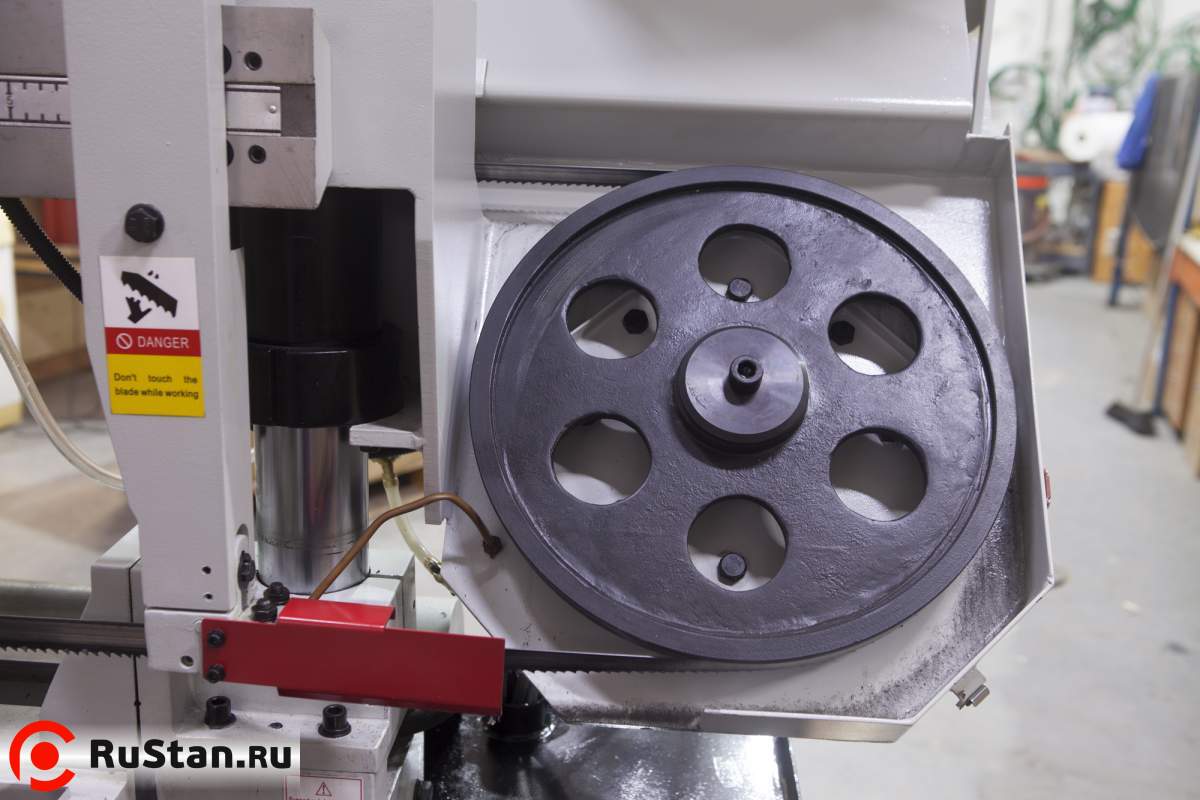

• Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена.

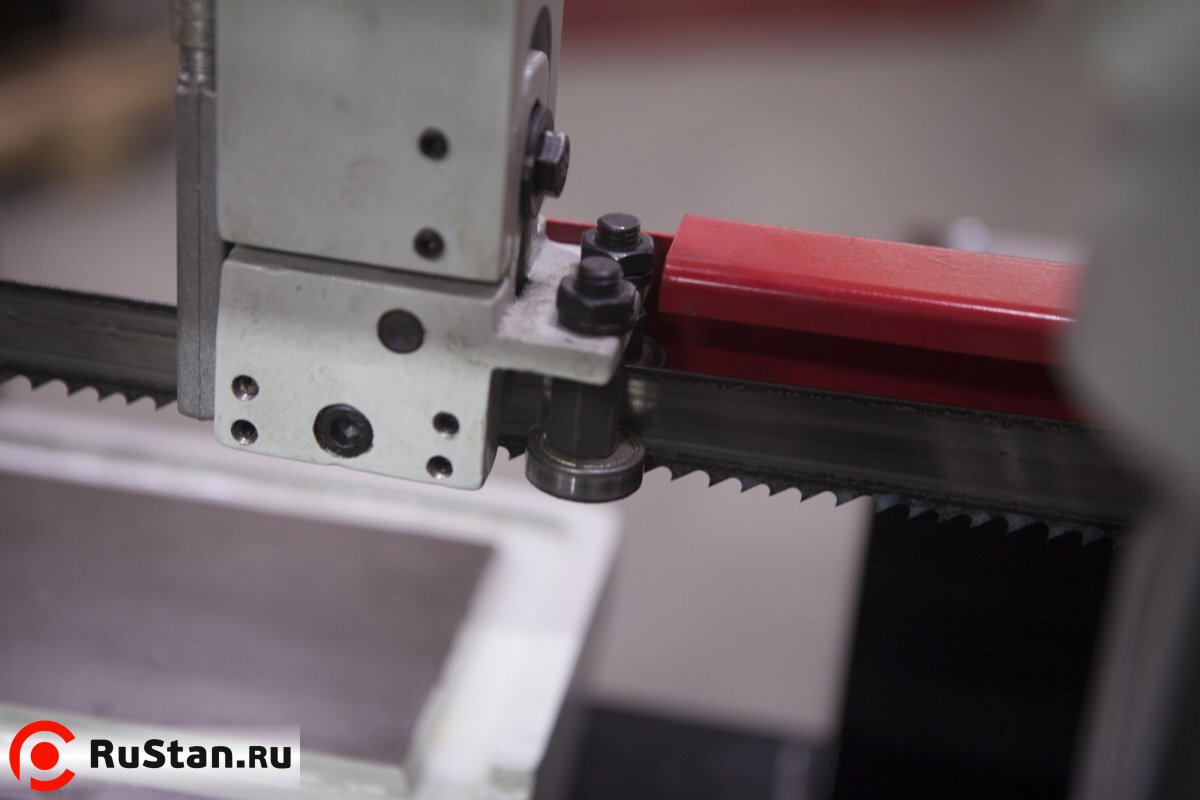

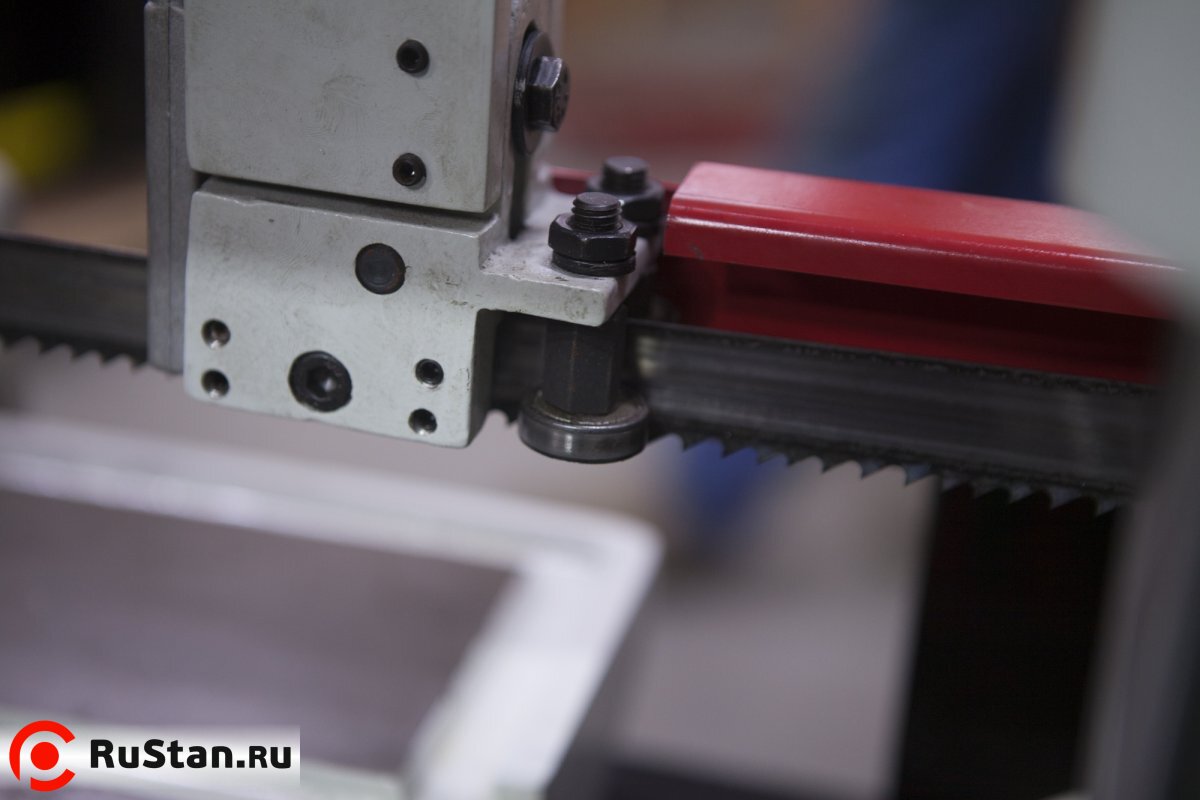

• Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
• Термозащита электродвигателя.
• Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно.
• Тиски гидравлические с возможностью быстрого зажима заготовок.
• 3 скорости вращения полотна.
• Подсветка зоны резания.
• Клиноременной привод.
• Автоматическое отключение при завершении резки.

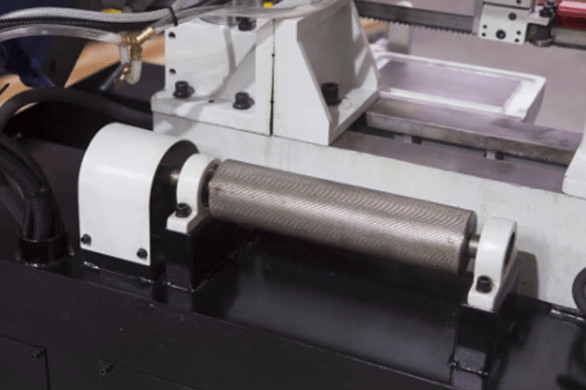

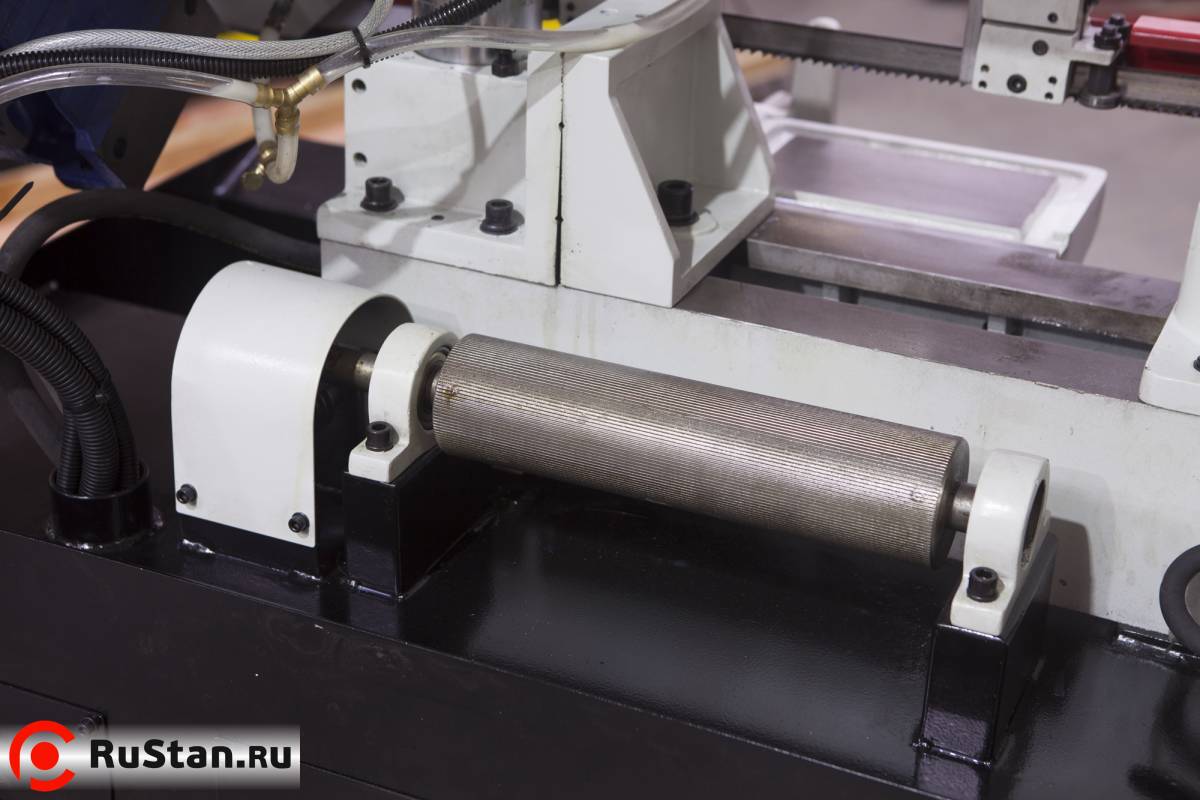

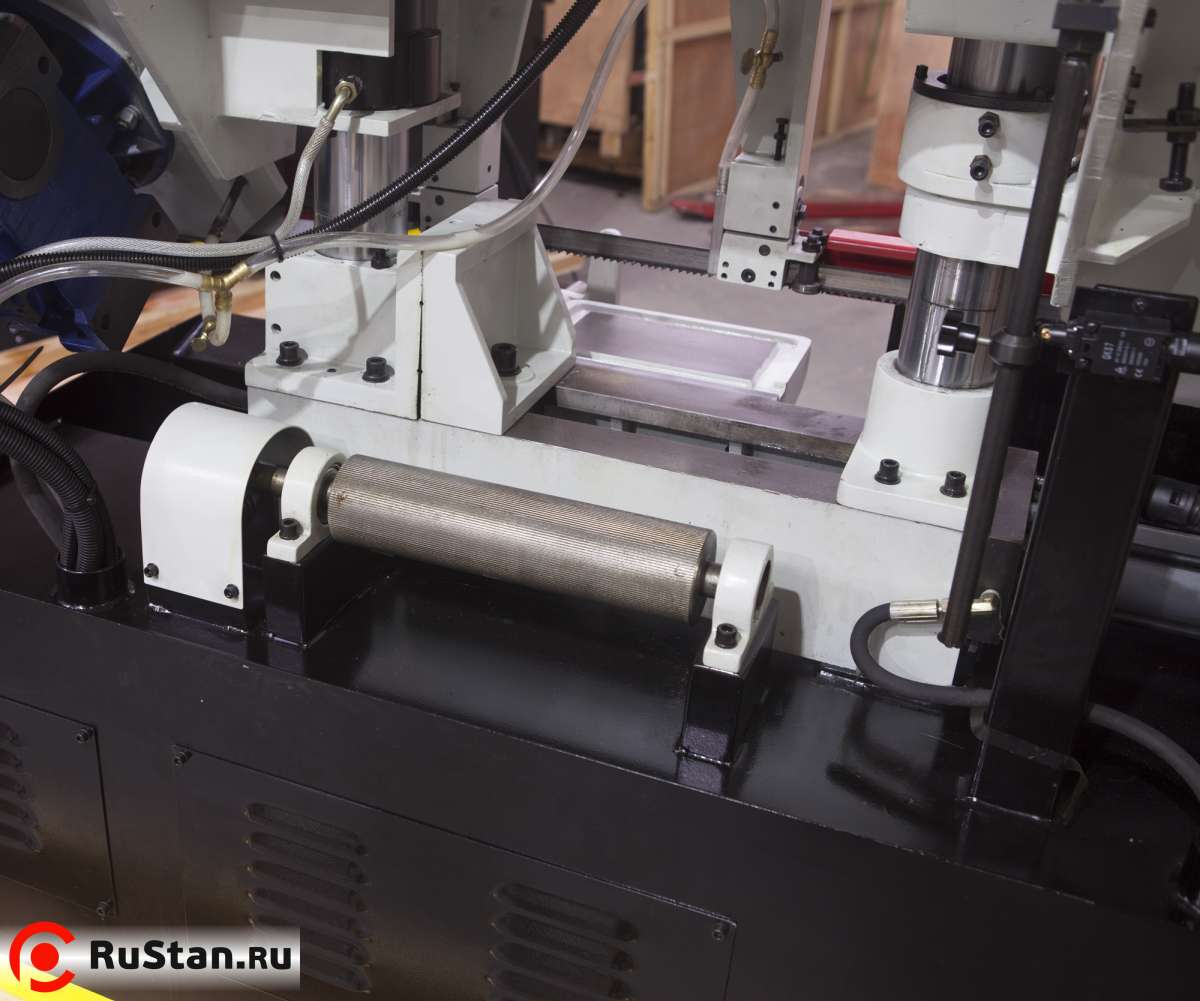

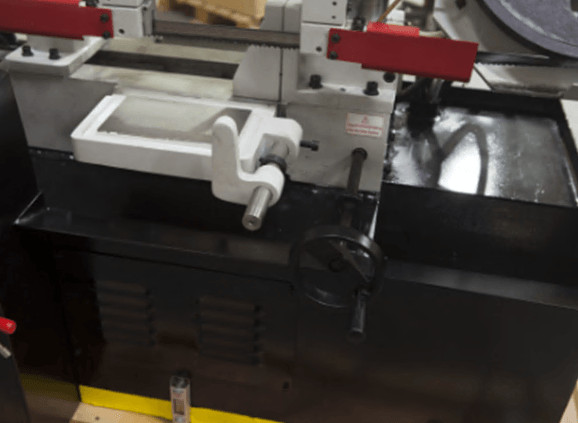

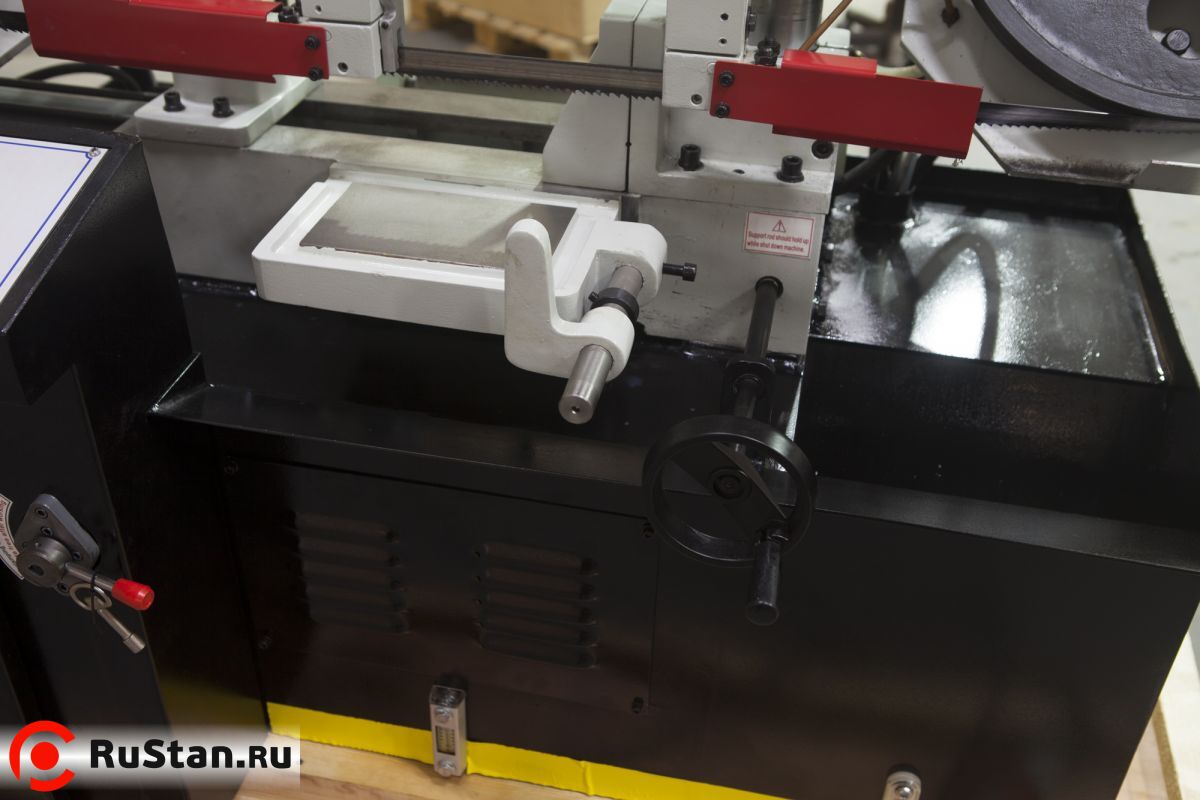

Вспомогательный стол с роликом подачи

Вспомогательный стол с роликом подачи приводится в движение вращением ручки маховика с передней части станка.

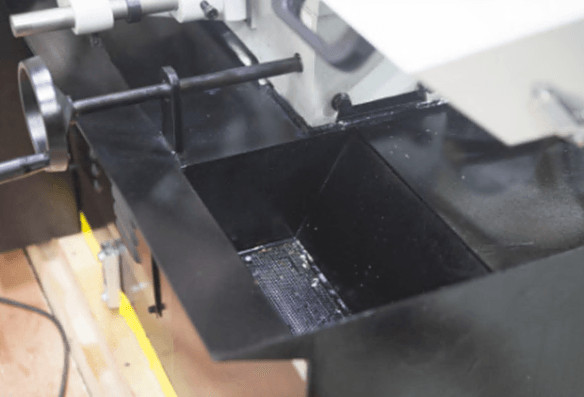

В тумбе станка размещён бак для стружки и слива СОЖ

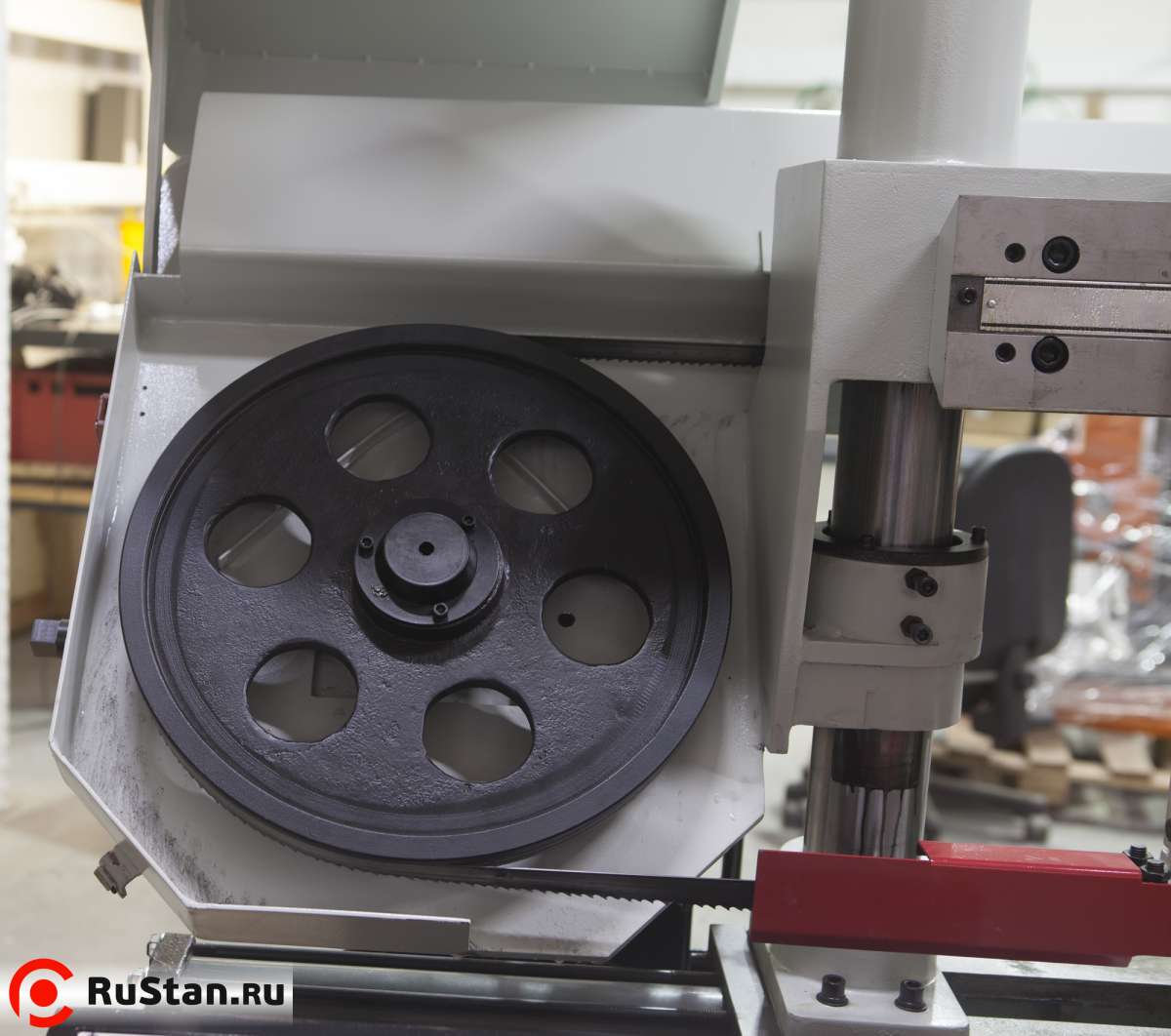

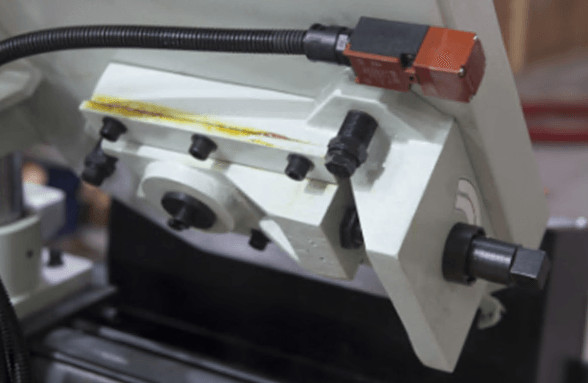

Механическое натяжение

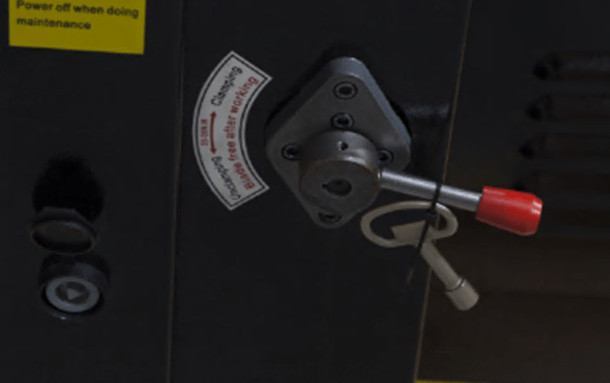

Рычаг регулировки натяжения полотна

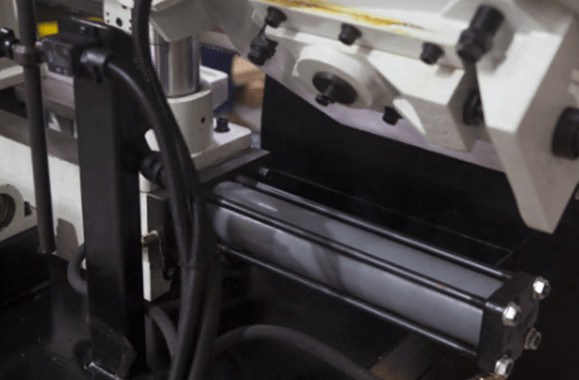

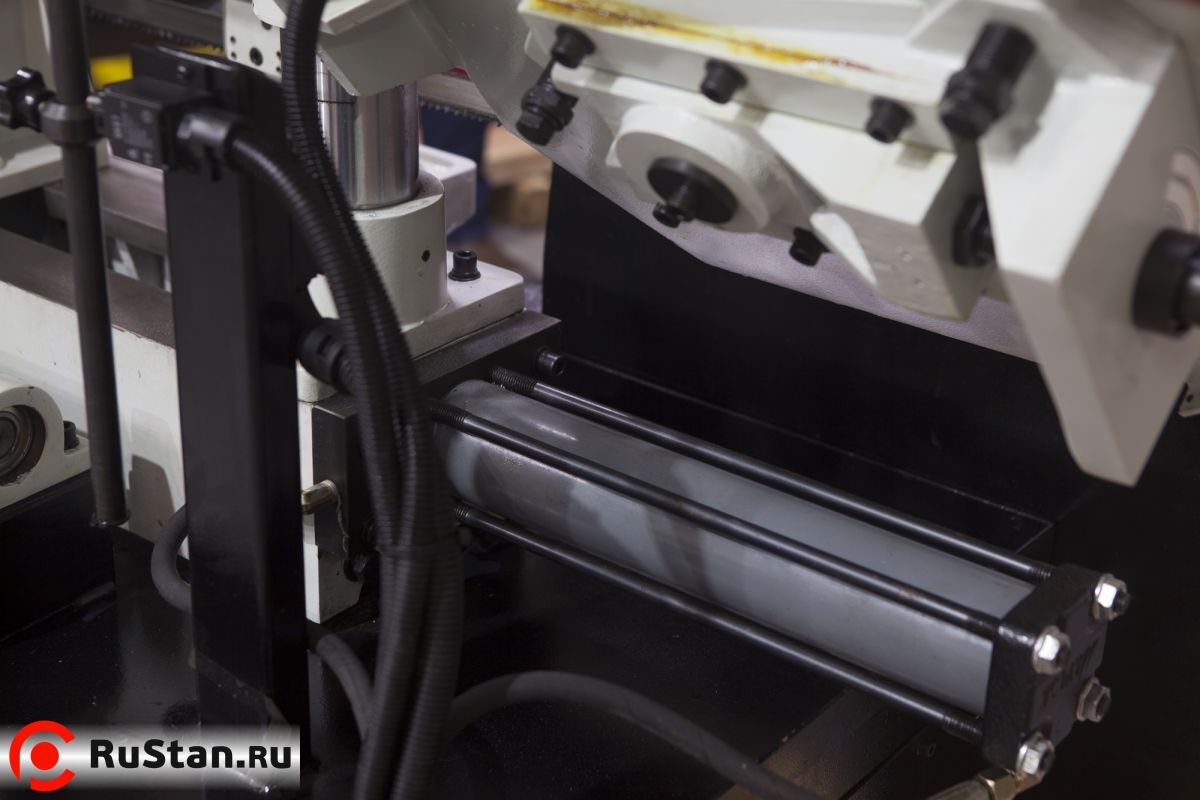

Гидравлические тиски

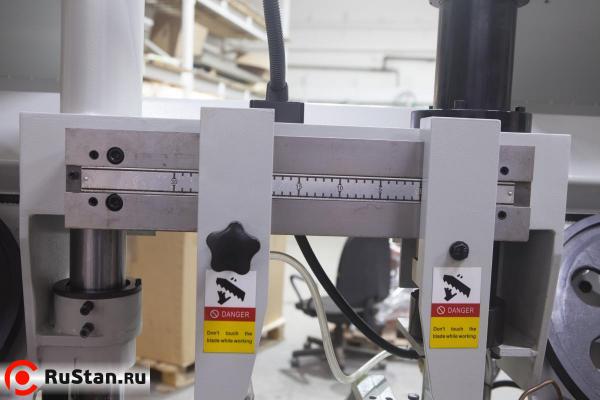

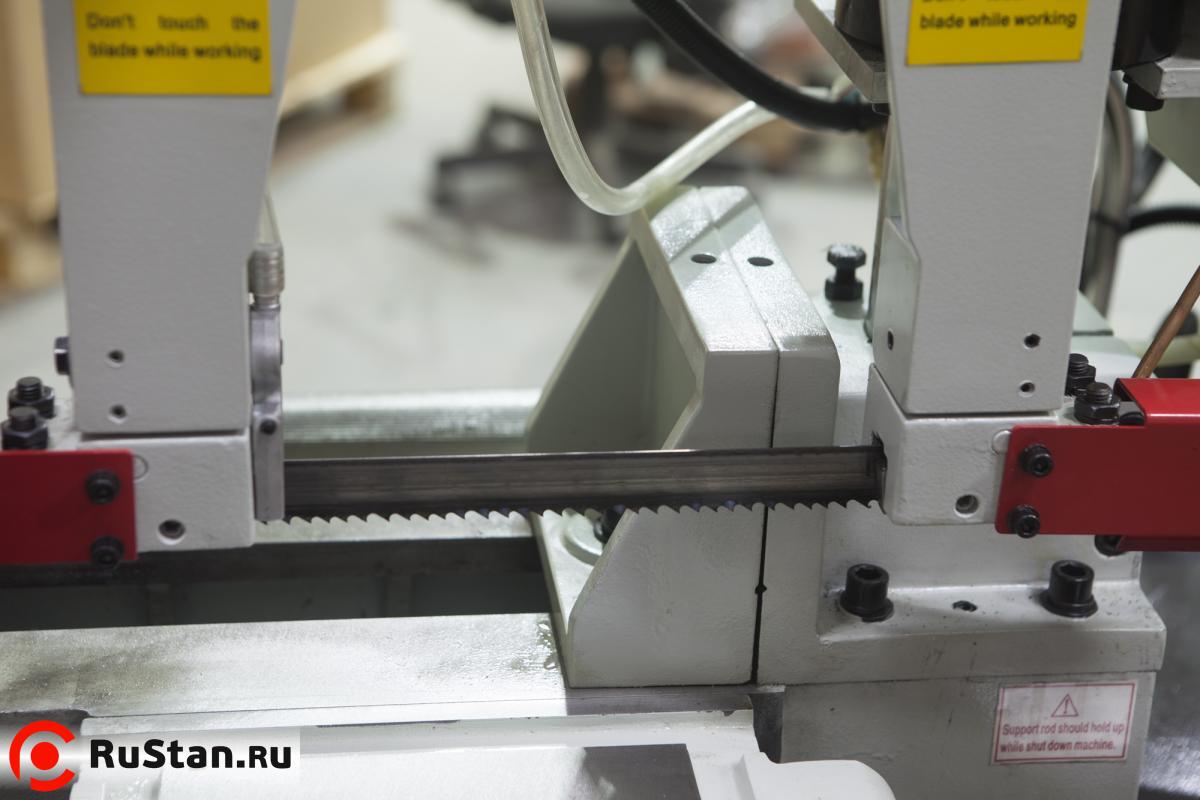

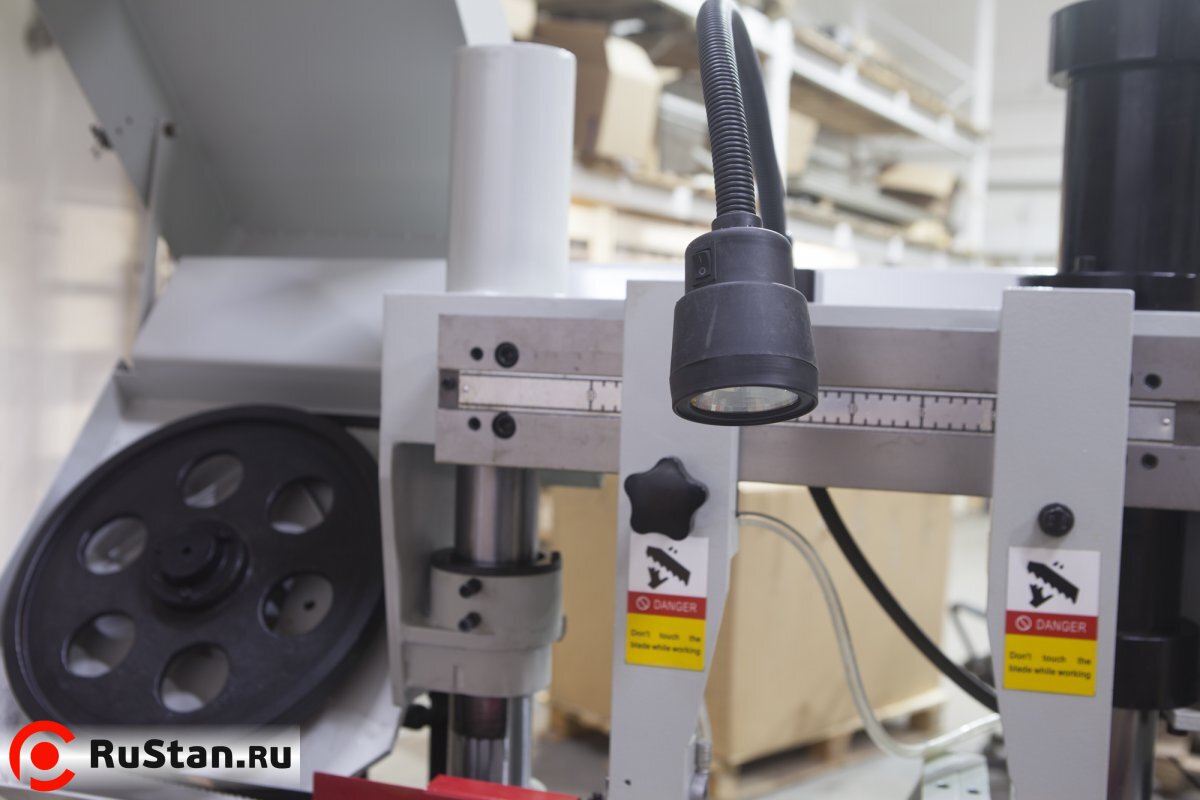

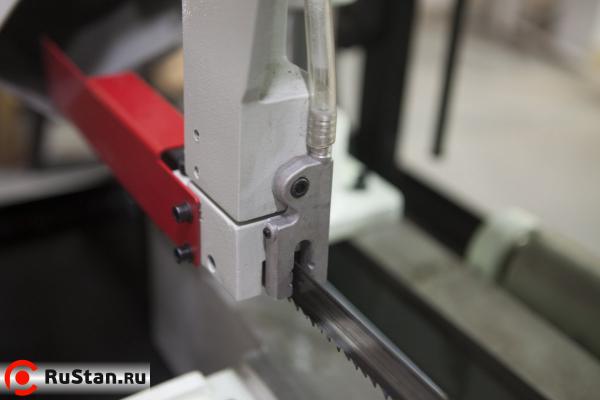

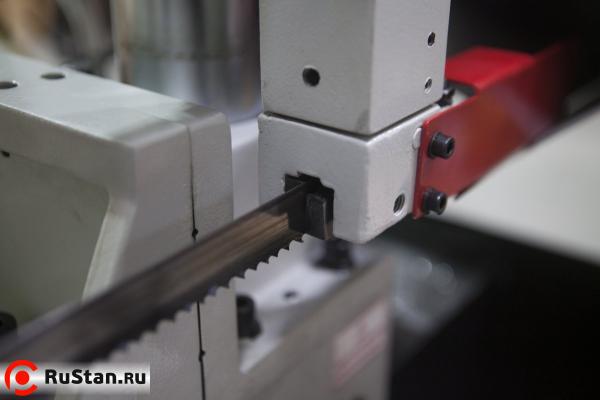

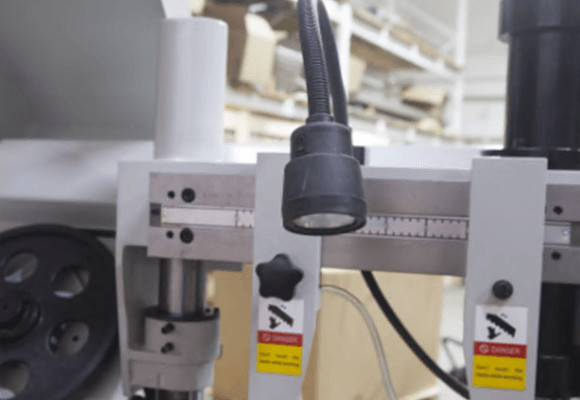

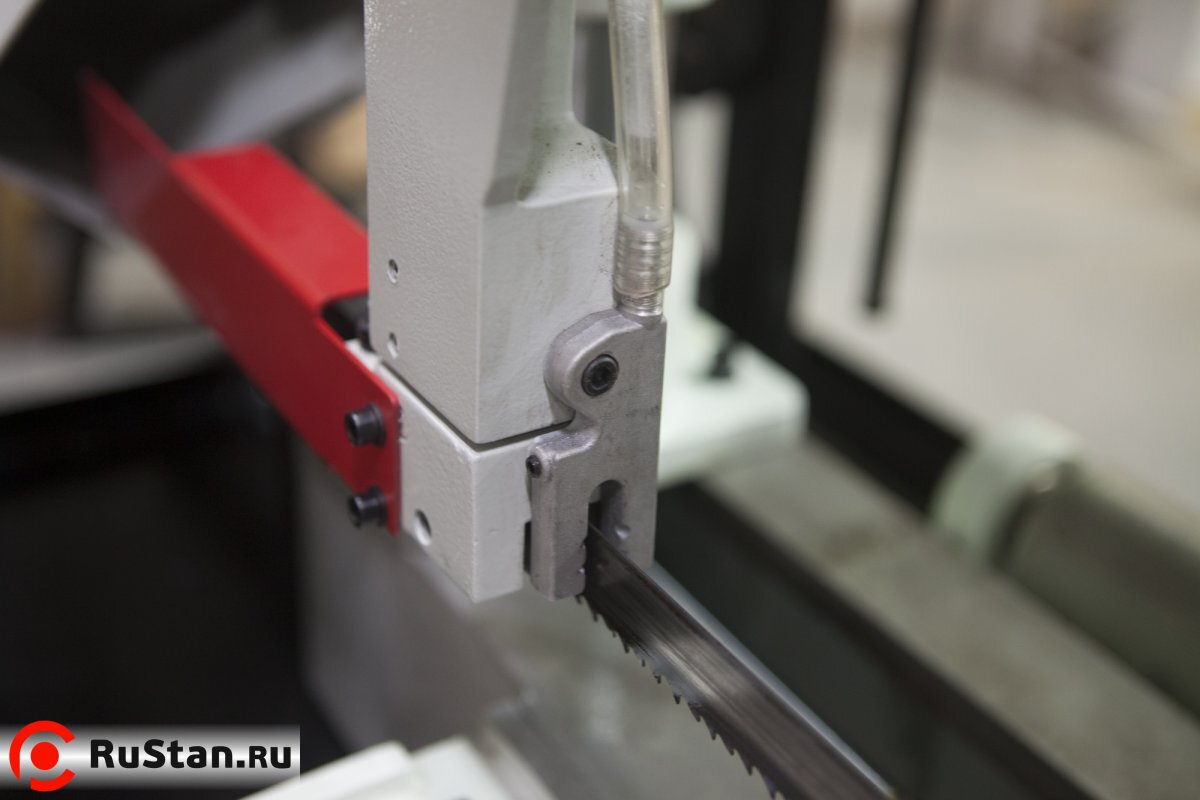

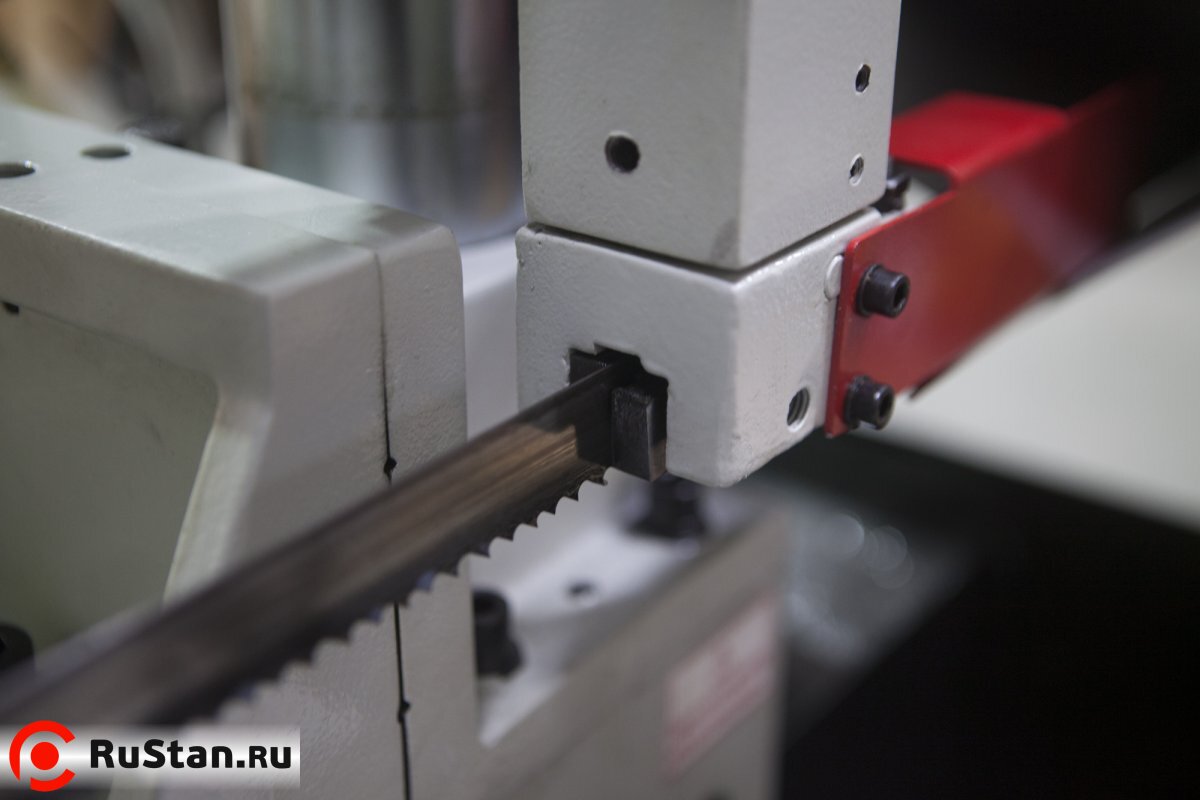

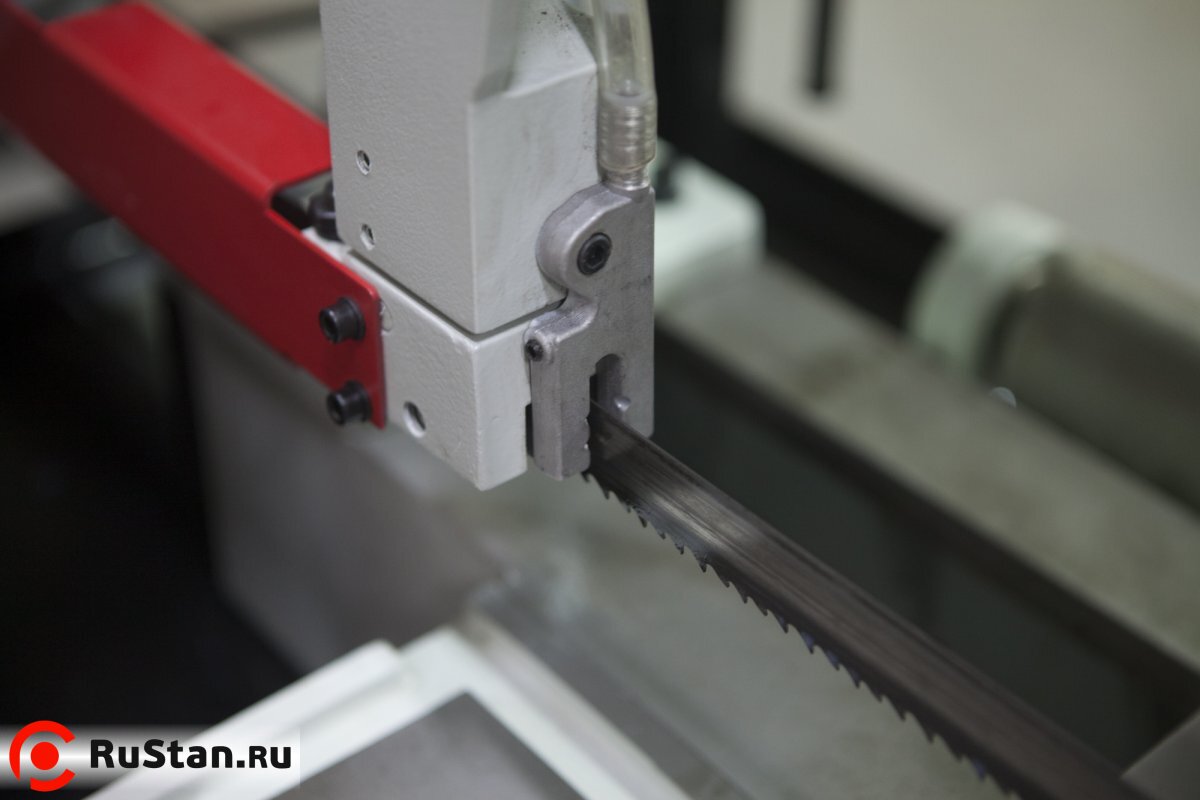

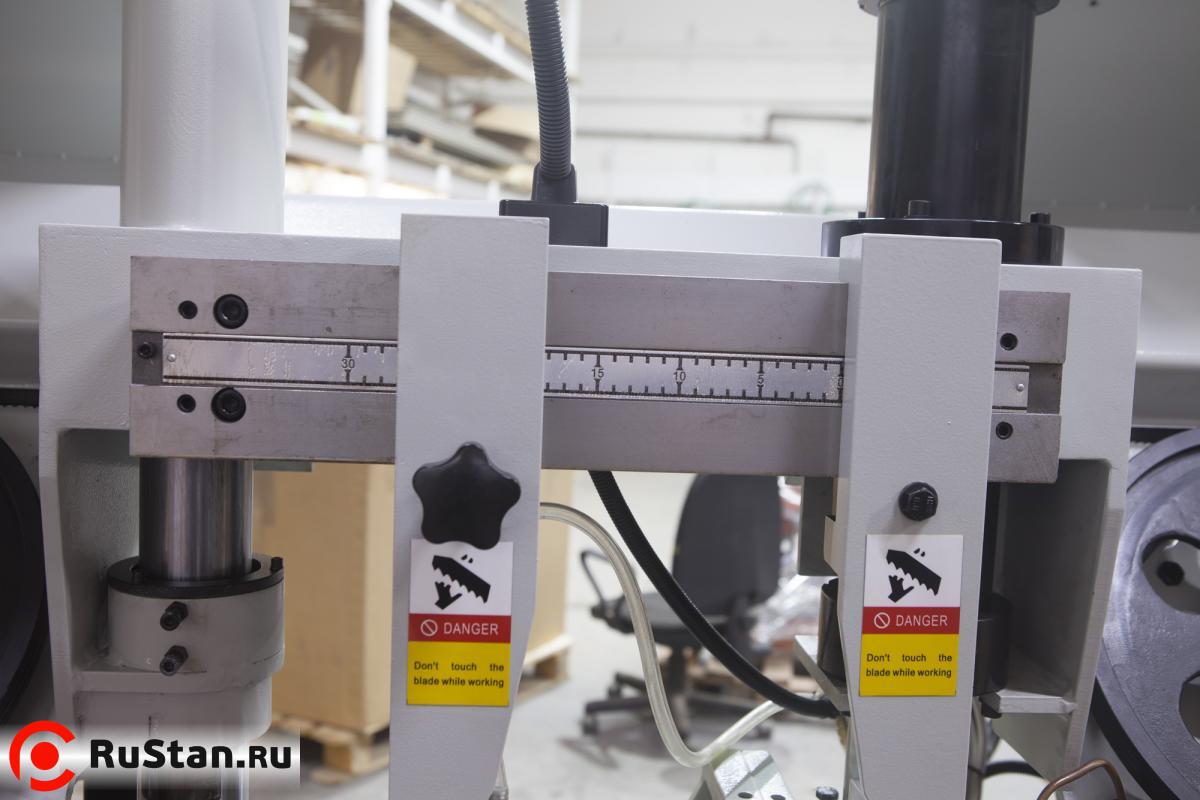

Две направляющие перемещающиеся по салазкам, для регулировки жесткости полотна относительно размера заготовки. Лампа освещения

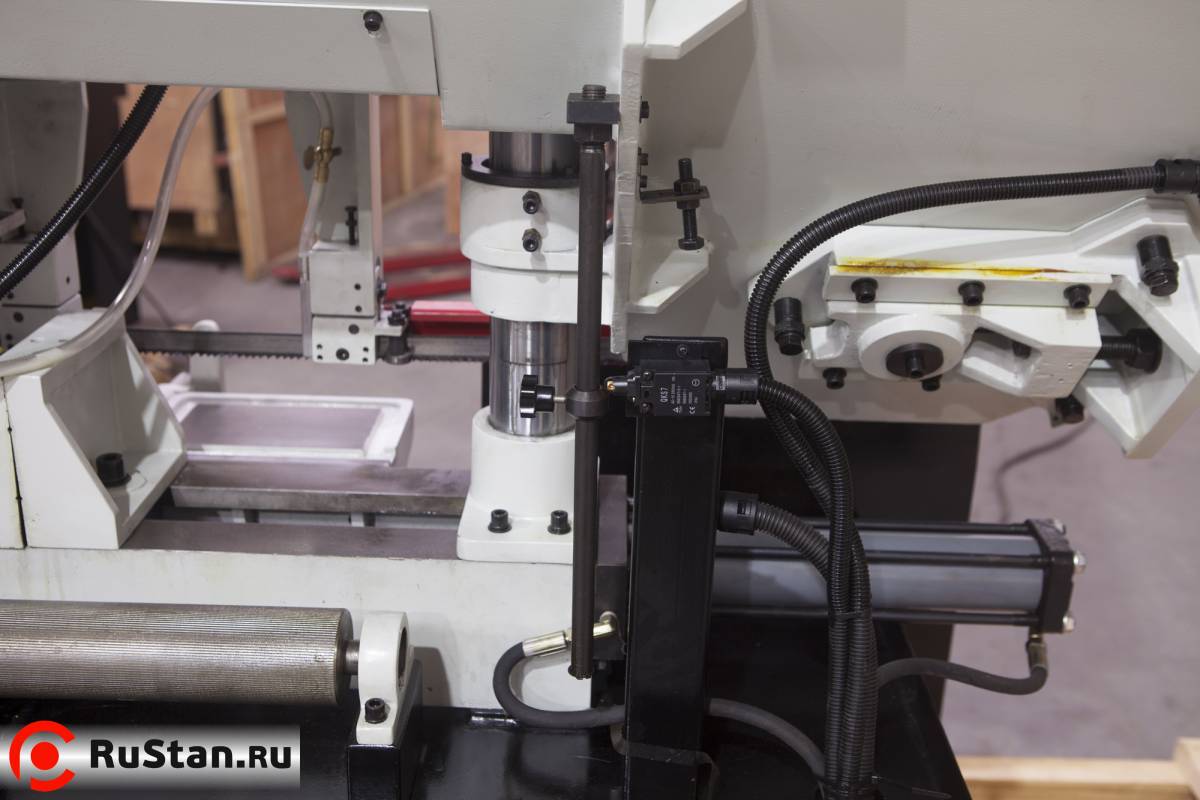

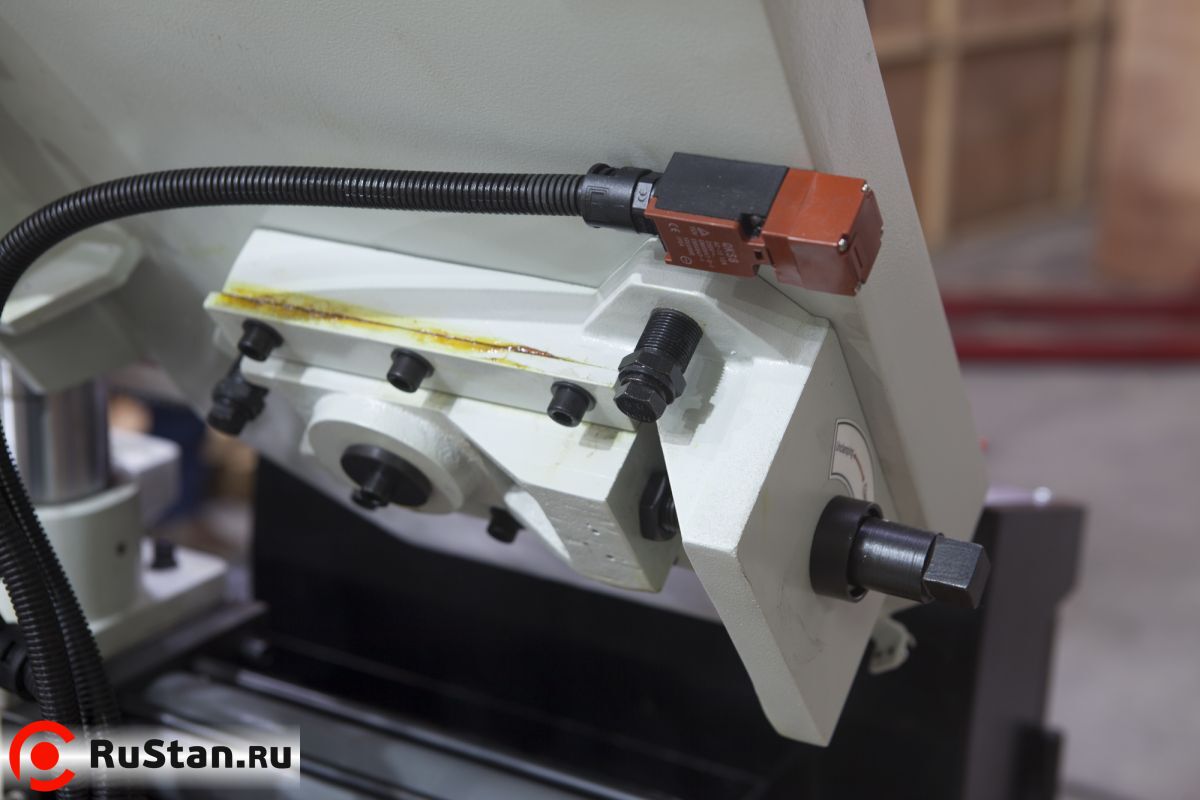

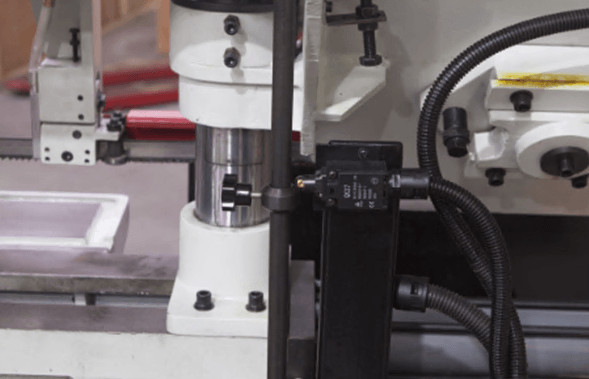

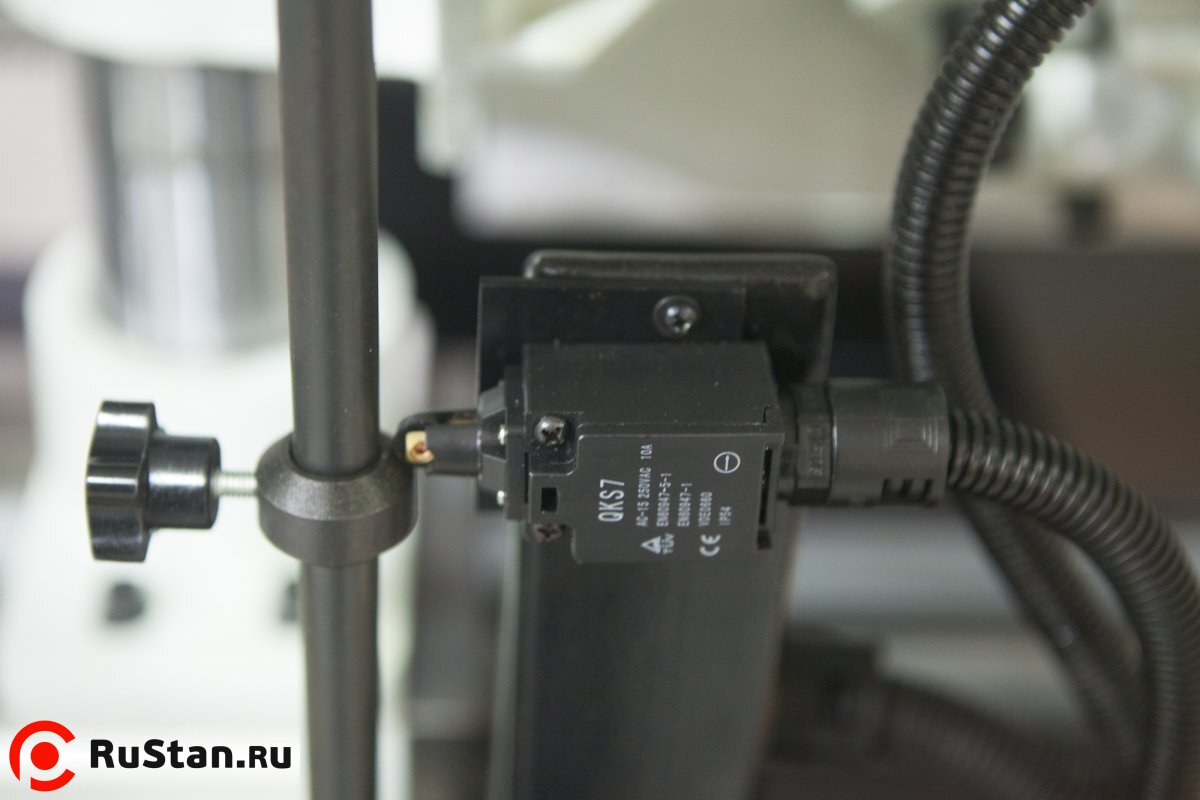

Концевики на подъём и опускание

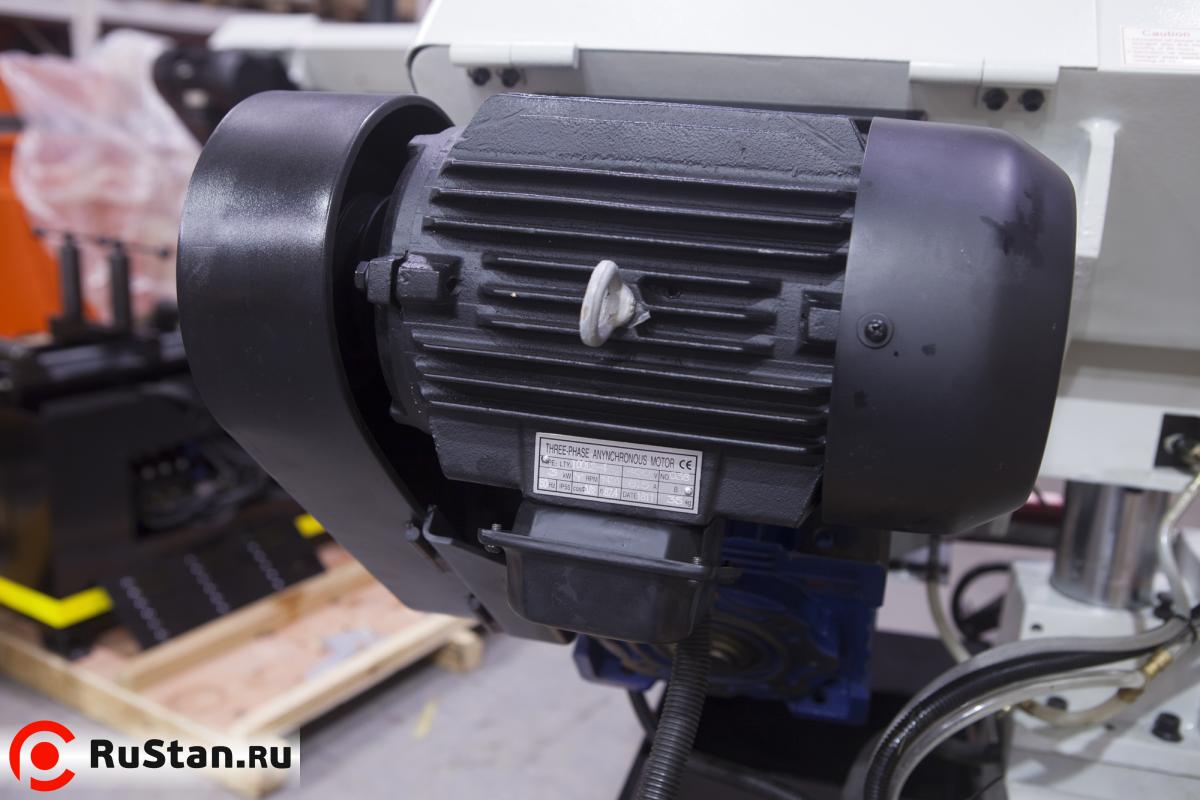

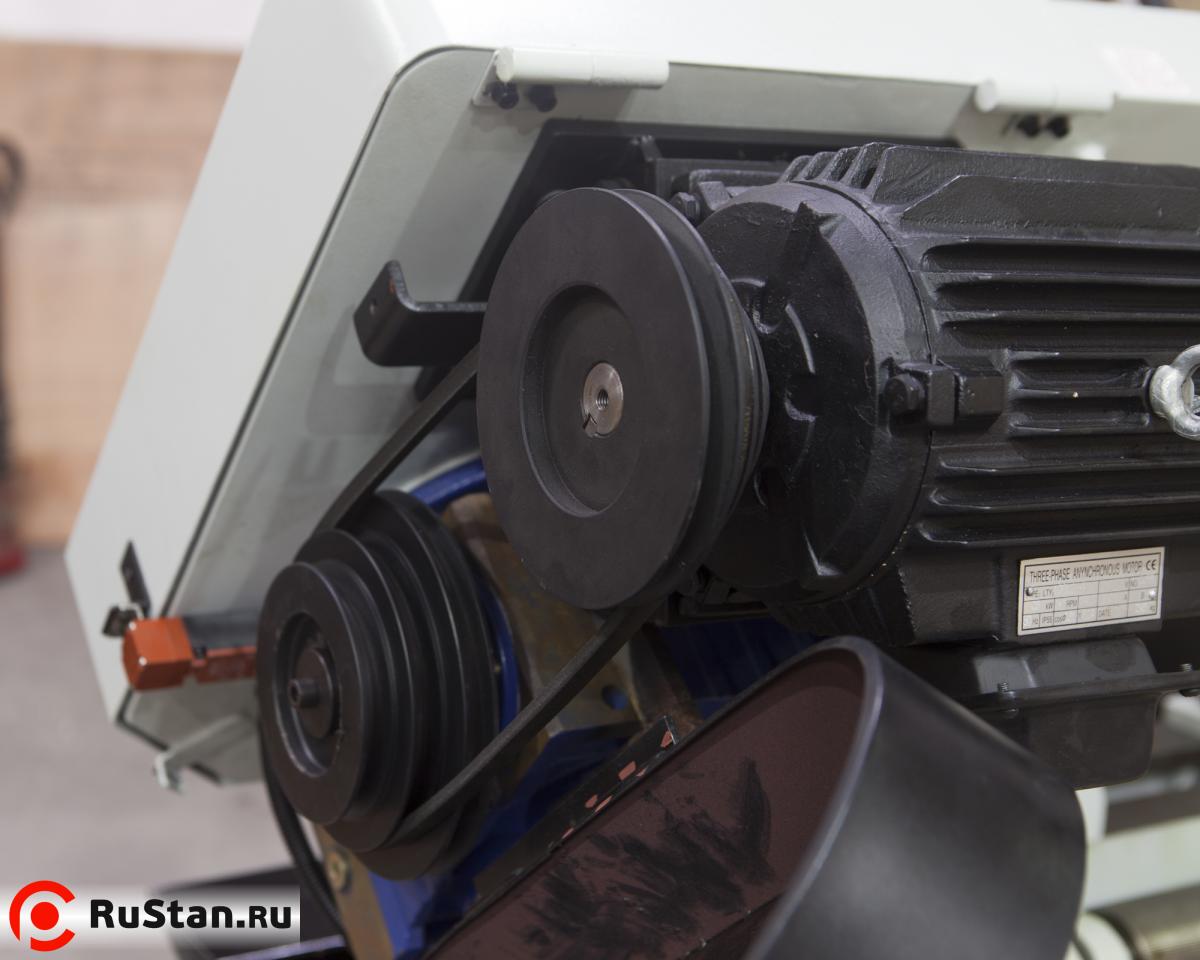

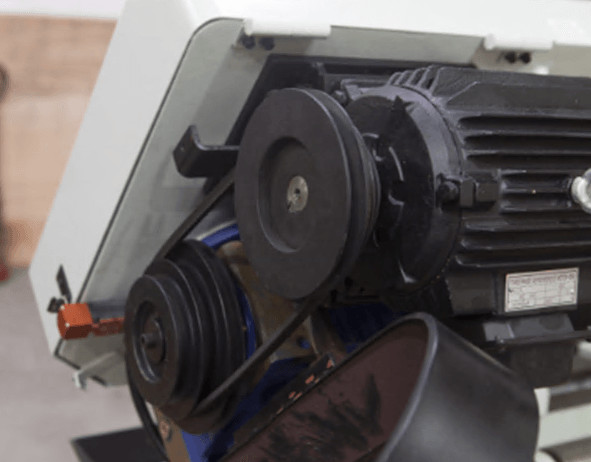

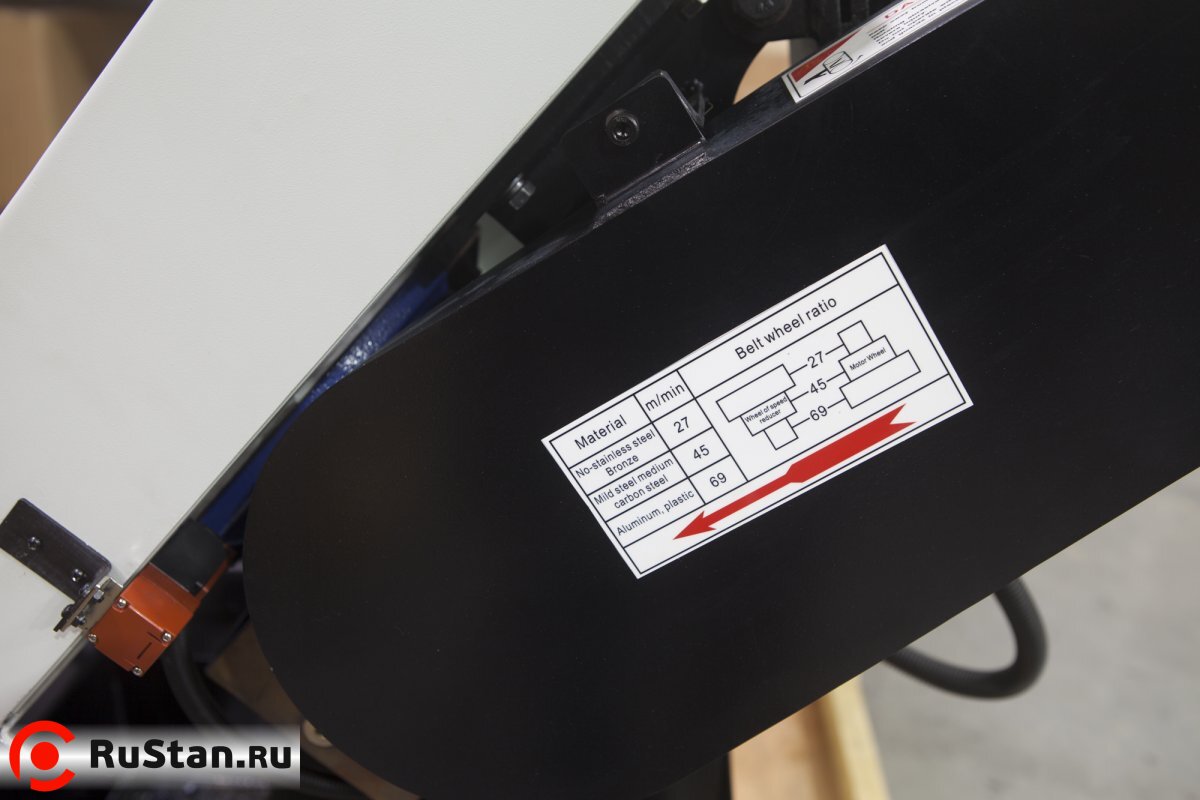

Редуктор комбинированный (зубчатый + клиноременной)

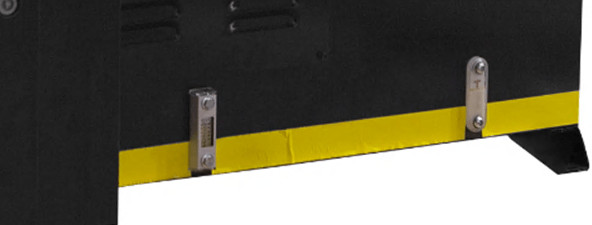

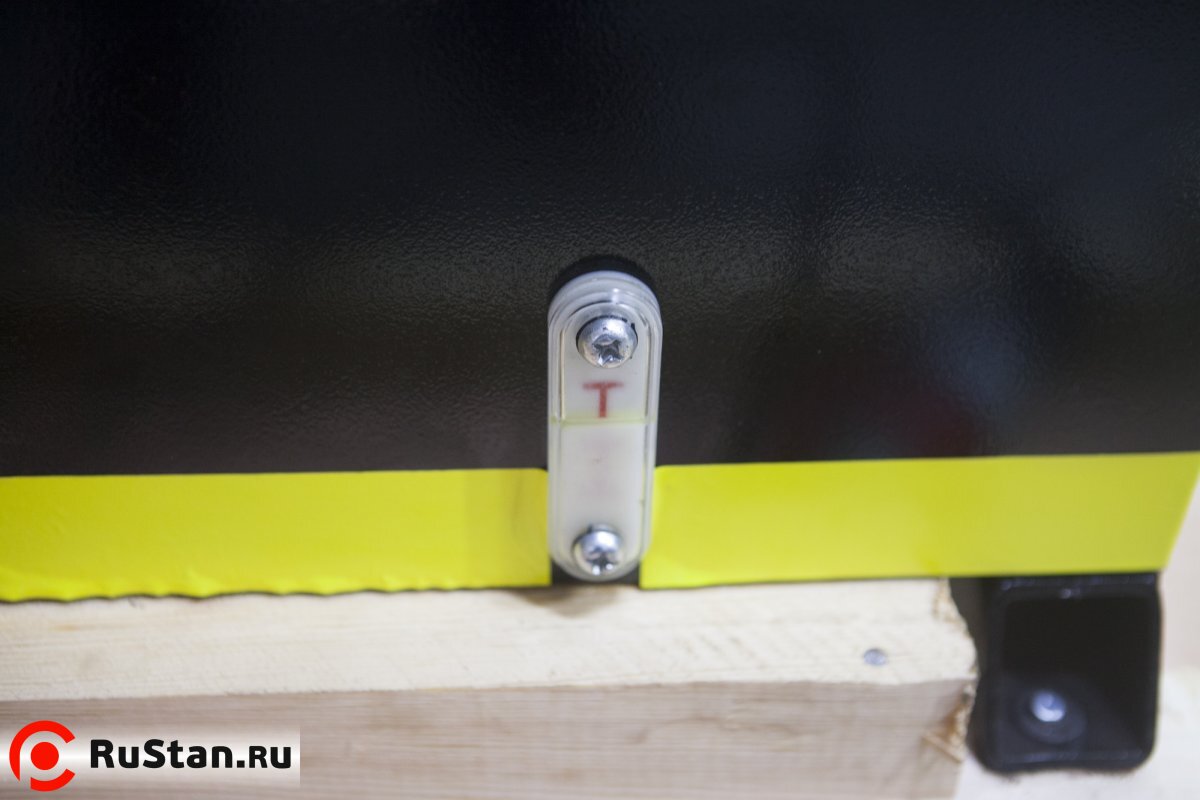

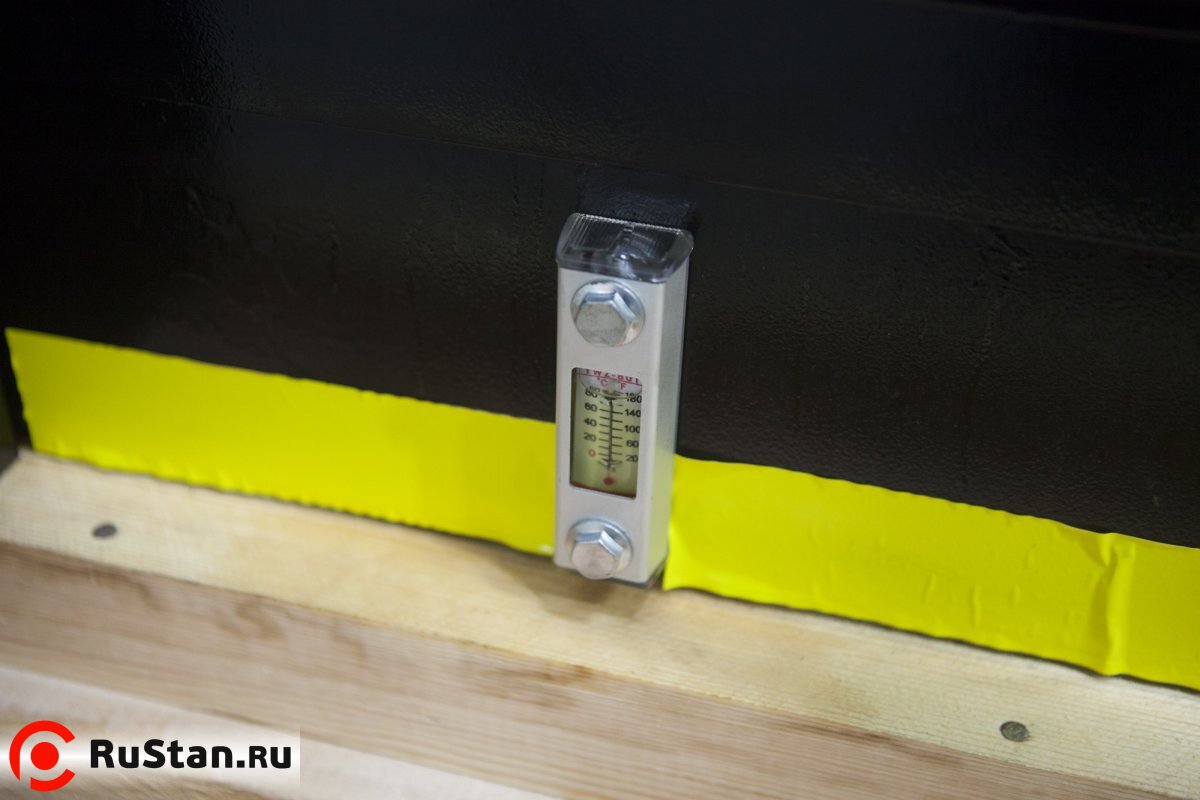

Уровень и температура масла. Уровень СОЖ

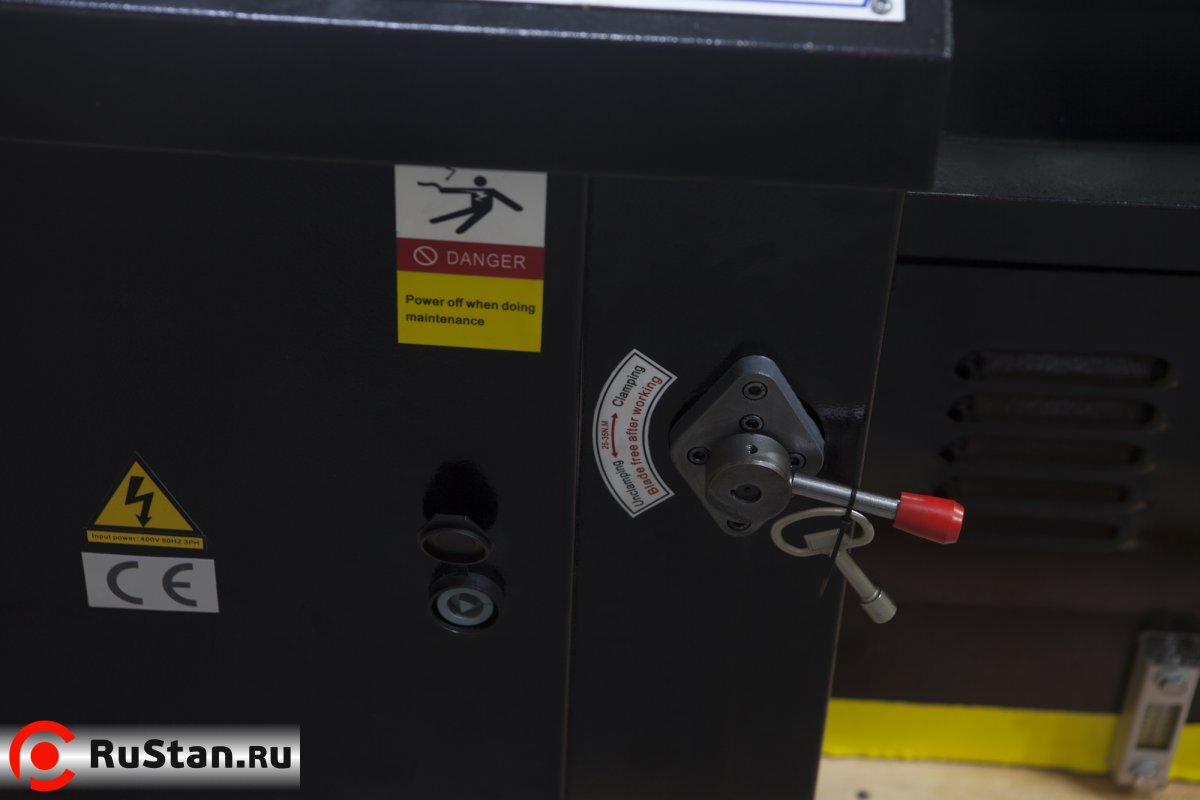

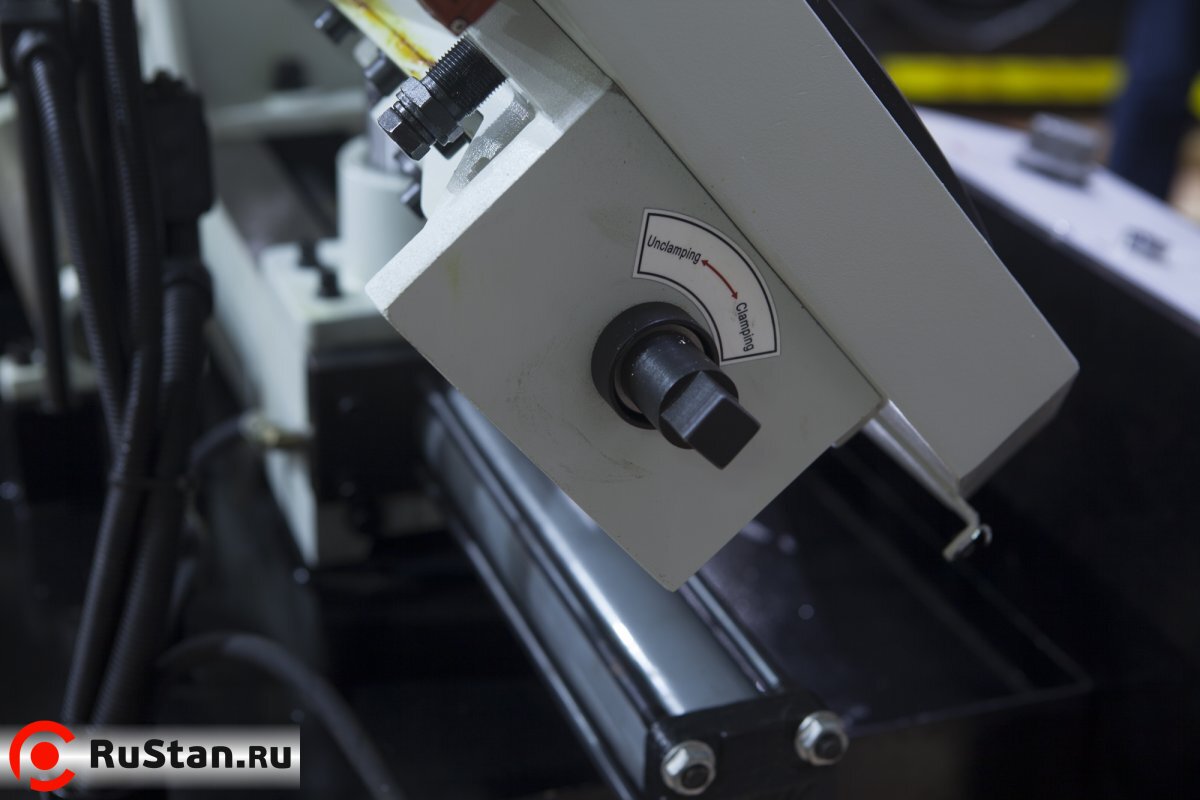

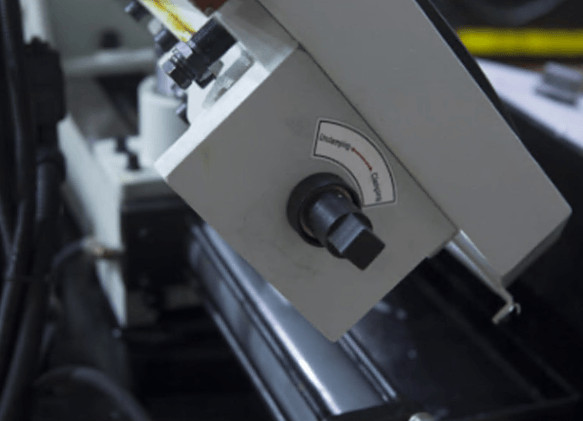

Переключатель работы тисков

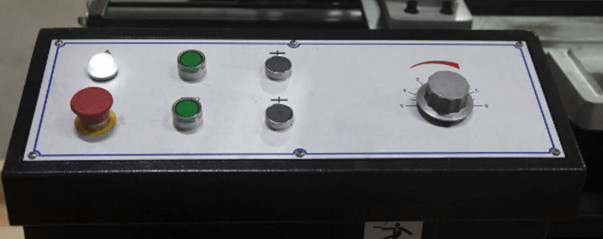

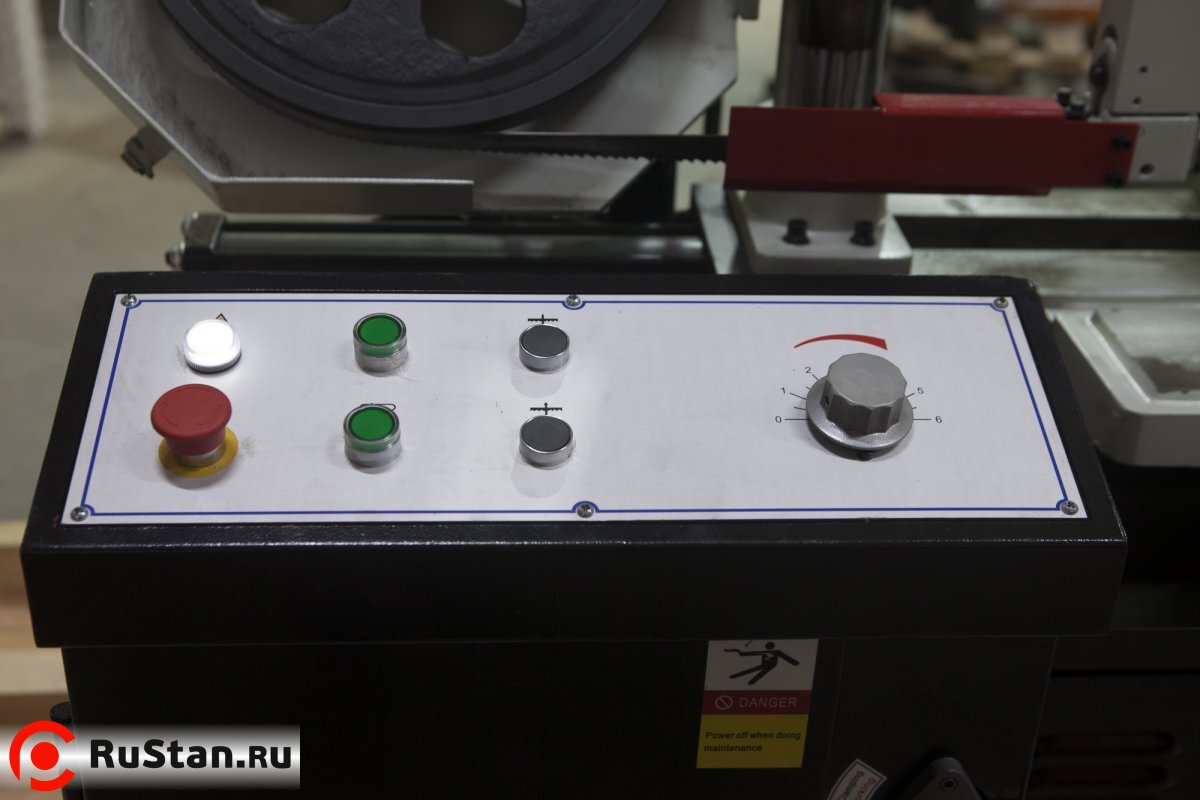

Пульт станка:

• Кнопка СТОП
• Индикация включения станка
• Кнопка «запуска вращения полотна»
• Кнопка «включения гидростанции»
• Кнопка «движение рамы вверх»
• Кнопка «движение рамы вниз»
• Маховик регулировки опускания рамы

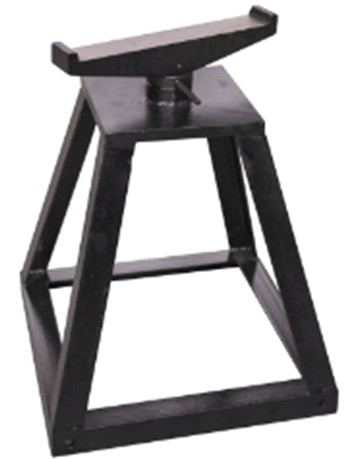

Дополнительная стойка для длинных заготовок

Стандартная комплектация Stalex TBK-4228

• Ленточнопильный станок
• Ленточнопильное полотно установленное на станке - 1 шт.
• Регулируемый упор - 240 мм - 1 шт.
• Мобильная стойка с роликом - 1 шт.
