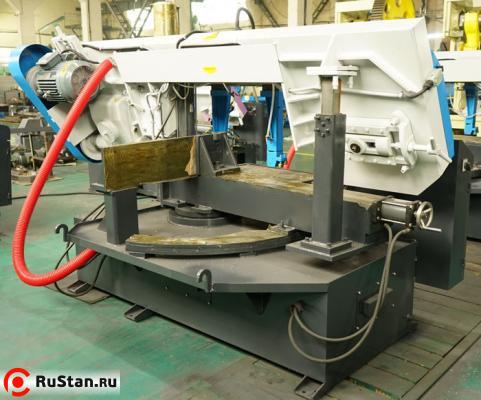

Ленточнопильный станок ЛПСГ-350.45 предназначен для пиления сталей и сплавов различных марок. Конфигурацией сечения заготовки может являться круг, квадрат, труба, профиль, швеллер, уголок и т. д. Станок имеет возможность пиления нескольких (пакета) заготовок, но только при наличии в комплектации такой опции, как вертикальный прижим. Колонное конструктивное исполнение станка обеспечивает высокую жёсткость конструкции и точность при пилении.
Основные части и узлы станка
Вид спереди:
- Основание
- Рама пильная
- Колонна
- Привод
- Направляющие пильной ленты
- Тиски поворотные
- Стол
- Механизм очистки ленты (щетка)
- Механизм конечных выключателей
- Шкаф управления
- Пульт управления
- Ограждения опасных зон
- Крюк транспортировочный
- Лапа крепежная
Вид сзади:
- Электродвигатель
- Редуктор
- Тиски подвижные
- Цилиндр подъема пильной рамы
- Цилиндр зажима тисков
- Губка тисков неподвижная
- Губка тисков подвижная
- Направляющая поворотных тисков
- Механизм натяжения ленты
- Станция гидравлическая
- Поворотный круг
- Ограждение шкивов
Технические характеристики ЛПСГ-350.45 |
||
---|---|---|
Характеристика | Значение | |
Максимальный диаметр разрезаемого прутка, мм | 350 | |
Максимальные размеры разрезаемого квадрата, мм | 350х350 | |
Скорость движения ленты, м/мин | 18/36/54/82 | |
Размер полотна пилы, мм | 34х1.3х4560 | |
Угол реза, | 90-45 | |
Натяжение полотна пилы | Ручное | |
Подача материала | Ручная | |
Очистка полотна от стружки во время реза | Автоматическая | |
Главный двигатель, кВт, об/мин | 2,2/1470 | |
Объем рабочих жидкостей | Гидравлическая жидкость, Дм3 | 55 |
Смазочно-охлаждающая жидкость, Дм3 | 33 | |
Режимы работы | Полуавтоматический | |
Масса станка, кг | 1250 | |
Габариты пилы, не более, мм |
длина ширина высота |
2350±50 1280±50 1580±50 |
