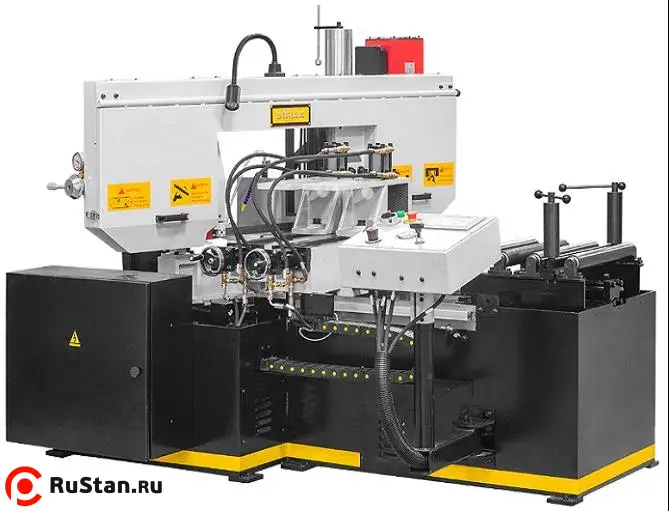

Автоматический ленточнопильный станок Stalex BS-350GA

Код товара:

62191

Нет в наличии

Купить в лизинг

8 (495) 150-05-90

order@rustan.ru

Сравнить Избранное

Модель:		Stalex BS-350GA
Артикул:		388129B
Производитель:		Каталог компании STALEX
Сертификат:		Официальный дилер

Описание
Документы
Комментарии
Отзывы

Техническое описание станка

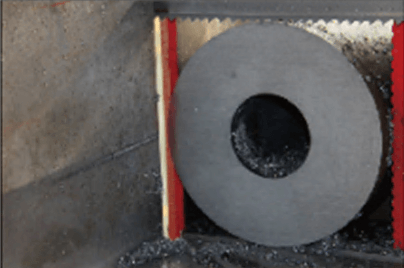

Модель Stalex BS-350GA является автоматическим ленточнопильным станком колонного типа. Автоматический ленточнопильный станок предназначен для пиления труб и сплошных заготовок максимальным диаметром круга 350 мм и прямоугольной заготовки 500x350 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°.

Ленточнопильный станок имеет 2 вертикальные стойки (колонны): основная колонна большего диаметра, по которой вертикально перемещается горизонтальная пильная рама, и направляющая колонна, задающая окончательное жёсткое направление рамы при работе и на холостом ходу. Пильная рама представляет собой стальную сварную конструкцию.

На автоматических станках возможна работа как в ручном режиме (каждая операция выполняется вручную посредством нажатия соответствующей кнопки), так и в автоматическом режиме, когда станок выполняет весь цикл резания: зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков. В автоматическом режиме оператору необходимо лишь обеспечить подачу заготовок и нажать кнопку «Пуск».

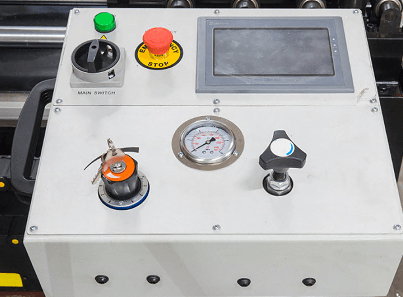

Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тиски имеют механический ход. На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.

Основные элементы и особенности

Угол пиления заготовок: 90°, 15°, 30°, 45° (с шагом 1°)
Поворот рамы происходит автоматически от ЧПУ станка и выводится на дисплей
Опускание и подъем рамы осуществляется за счет гидравлики автоматически
Длина подачи заготовки контролируется автоматически c ЧПУ (CNC), движение происходит по линейным направляющим
ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве
Сенсорный дисплей управления
Станок оснащён серводвигателем для плавной регулировки скорости вращения полотна 0-60 м/мин
Предохранительный концевик на кожухе маховика и концевик за маховиком натяжения полотна для контроля/отключения станка при обрыве полотна
Точная регулировка полотна с безлюфтовым вращением за счет конических подшипников и твердосплавных пластин
Термозащита электродвигателя
Система смазки и охлаждения полотна (СОЖ)
Гидравлические тиски с возможностью быстрого зажима заготовок
Максимальный единичный ход подающих гидравлических тисков – 500 мм
Механическое натяжение полотна
Шнековый конвейер для сбора стружки с автоматическим приводом
Подсветка зоны резания
Гидравлическая система регулирования усилия резания
Автоматический подъём рамы при завершении резки
Прижимы для пакетной резки – на стационарные и подающие тиски
Индикатор натяжения полотна

Техническая характеристика токарного станка
Характеристика	Значение
Модель	Stalex BS-350GA
Артикул	388129B
Тип станка	Автоматический колонный ленточнопильный с ЧПУ
Мощность главного двигателя	3.0 кВт (3-х фазный), серводвигатель
Мощность гидравлической станции	0,75 кВт
Мощность системы СОЖ	45 Вт (0,045 кВт)
Вращение пилы (углы пиления)	90°, 15°, 30°, 45° на угол кратный 1° (поворот рамы от ЧПУ)
Привод	Зубчатый
Скорость резания	0-60 м/мин (плавная регулировка)
Скорость подачи заготовки	0-40 мм/с
Макс. единичный ход подающих гидравлических тисков	500 мм
Точность подачи заготовки	0.1/100 мм
Точность реза по длине отрезаемой заготовки	±0,2 мм на длину 1000 мм
Точность реза на отклонение по перпендикулярности	0,3 мм на Ø 100 мм сплошного сечения
Рабочая зона при 90° (круг/прямоугольник)	350 мм / 500 x 350 мм
Рабочая зона при 45° (круг/прямоугольник)	330 мм / 330 x 350 мм
Макс. размер пакетной резки при 90°	500 x 160 мм
Макс. размер пакетной резки при 45°	330 x 160 мм
Габариты ленточного полотна (Размер полотна)	34 x 1,1 x 4180 мм
Рабочая высота стола (от пола до основания тисков)	820 мм
Объём гидравлического бака	55 л
Объём бака СОЖ	16 л
Автоматический конвейер для сбора стружки	+
Индикатор натяжения полотна	+
Лампа дополнительного освещения	+
Прижимы гидравлические для пакетной резки	+ (на стационарные и подающие тиски)
Размер упаковки станка	2230 x 2220 x 1700 мм
Общие габариты станка в рабочем положении	2230 x 2220 x 1700 мм
Макс. рабочее пространство станка	2700 x 2700 x 2100 мм (с учетом открытых элементов)
Масса станка (нетто/брутто)	2700 / 2900 кг
Страна производитель	Китай
Гарантия	12 месяцев

	Угол пиления заготовок 90°; 15°; 30°; 45°. Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.

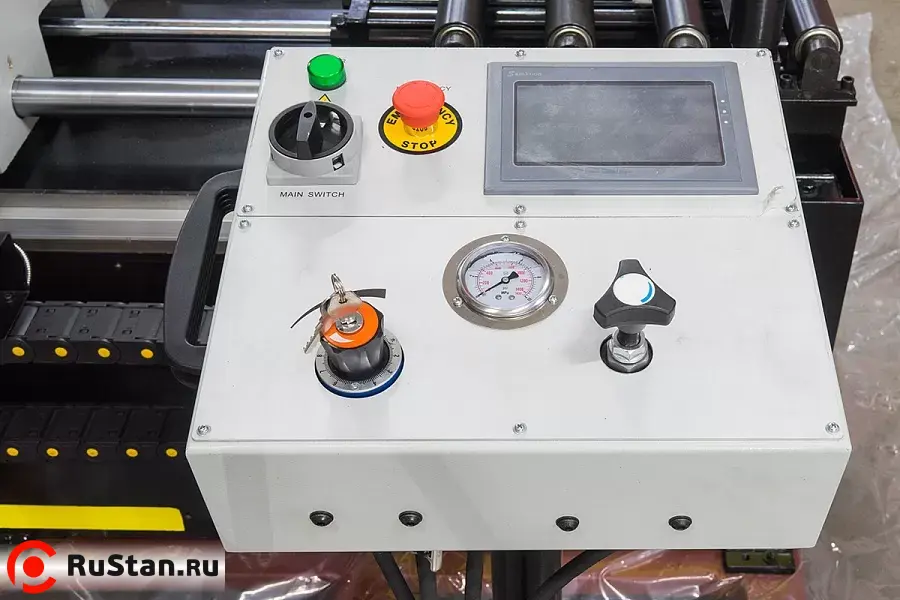

	Панель управления выведена консолью к станку, для удобства оператора. Длина подачи заготовки контролируется автоматически c ЧПУ (СNC). ЧПУ станка строится на PLC контроллере. Сенсорный дисплей управления.

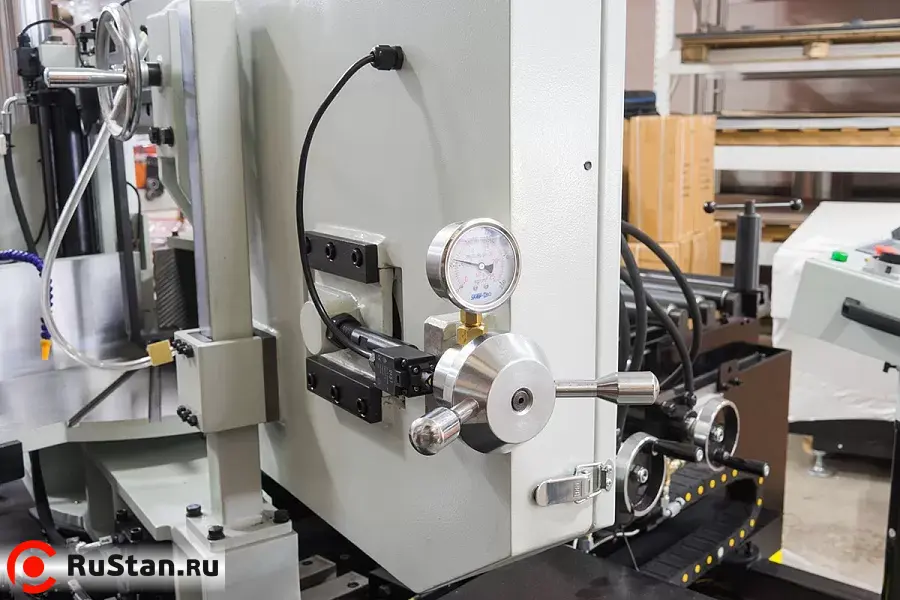

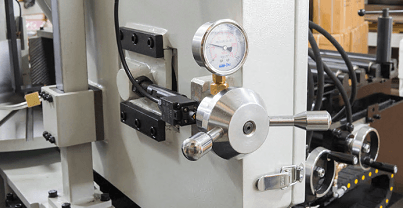

	Механическое натяжение полотна. Датчик контроля (на обрыв полотна). Концевика на натяжение полотна – нет.
	Предохранительные концевики на кожухе маховика.
	Тиски гидравлические с возможностью быстрого зажима заготовок

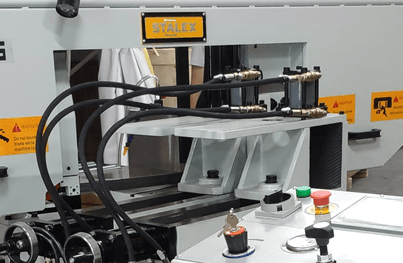

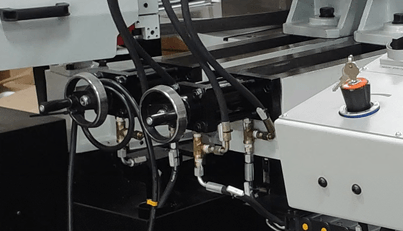

	Прижимы для пакетной резки – на стационарные и подающие тиски

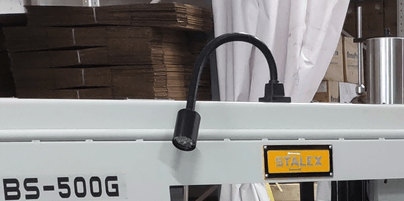

	Лампа дополнительного освещения

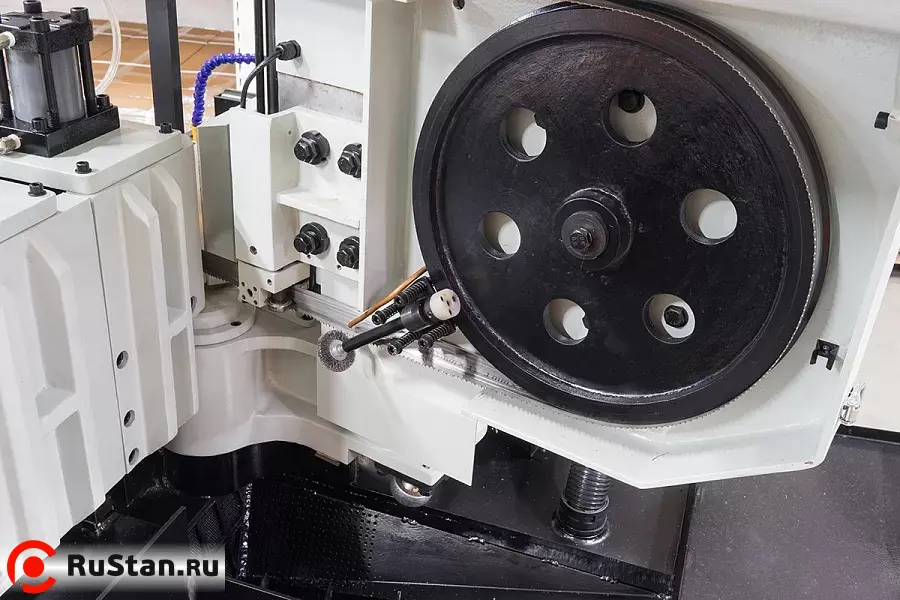

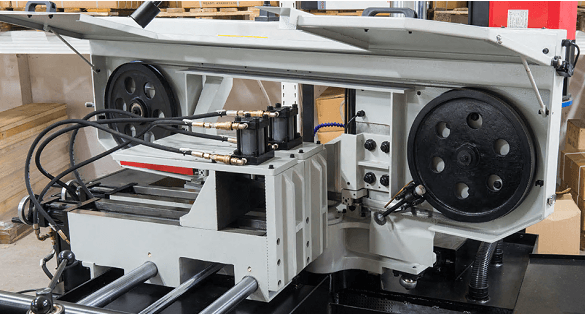

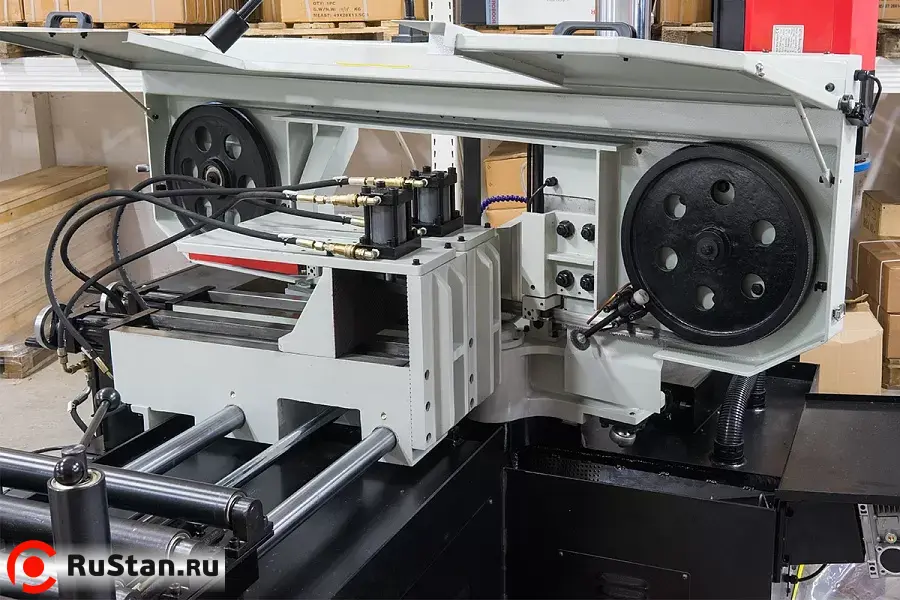

	Сторона подвода заготовки в зону резания и поднятый кожух рамы станка.

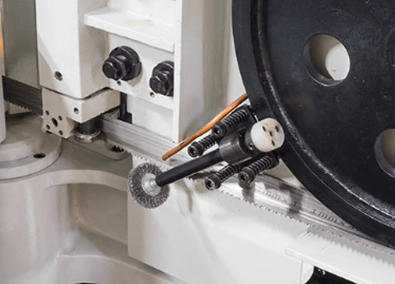

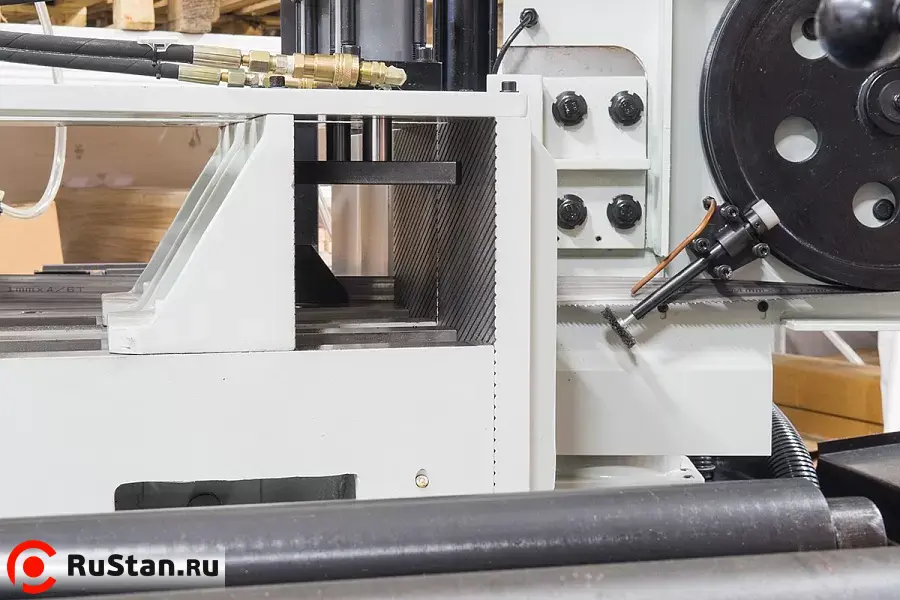

	Механическая дисковая щётка для очистки полотна от стружки (с приводом от движения шкива станка).
	Автоматический шнековый конвейер для сбора стружки.

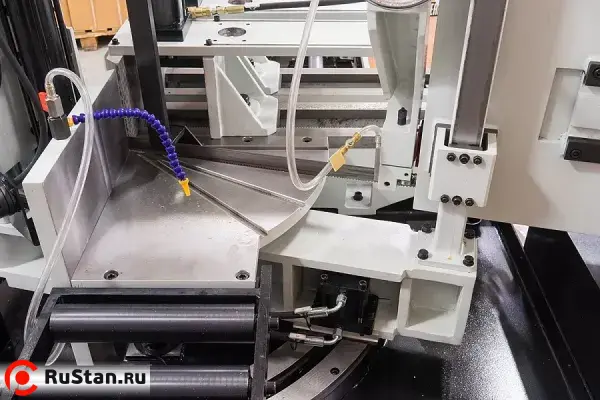

	Поворотный механизм: 90°; 15°; 30°; 45° на угол кратный 1° поворот рамы происходит от ЧПУ станка.

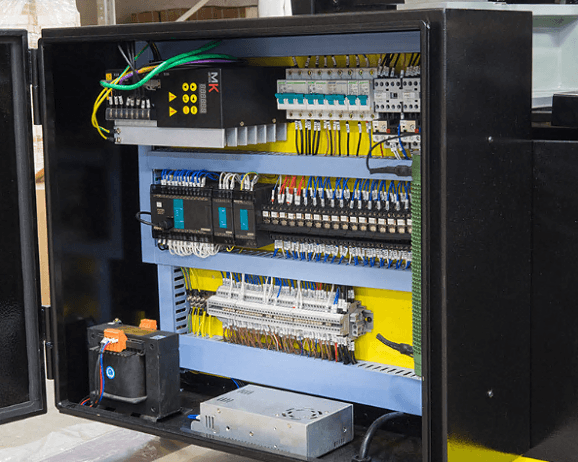

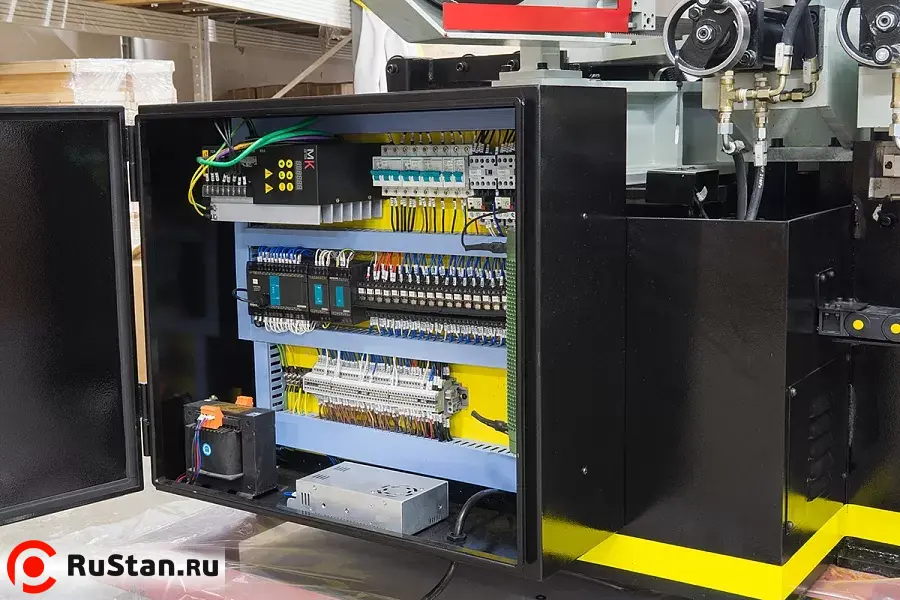

	Электрошкаф.

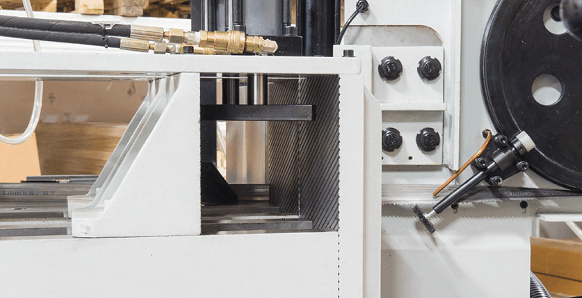

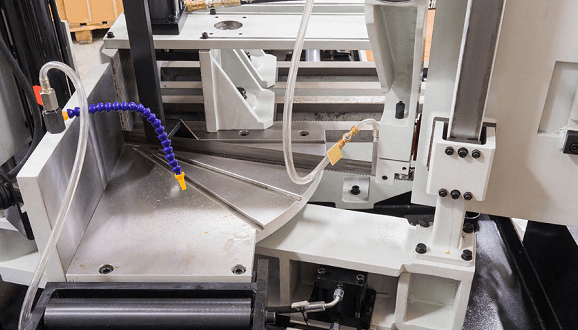

	Основание тисков в зоне резания.

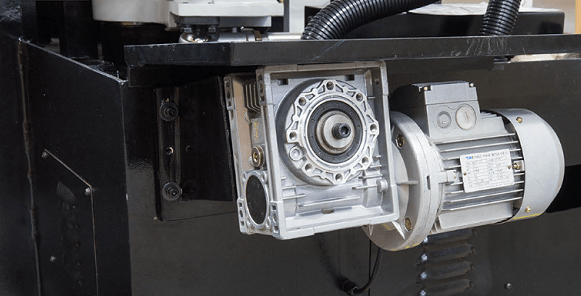

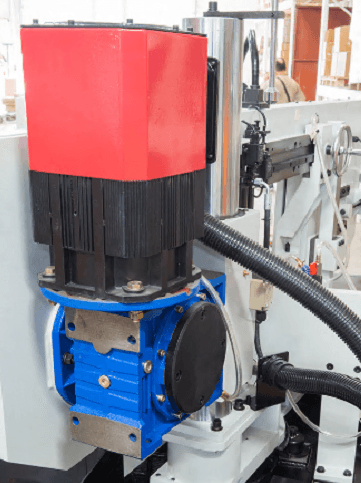

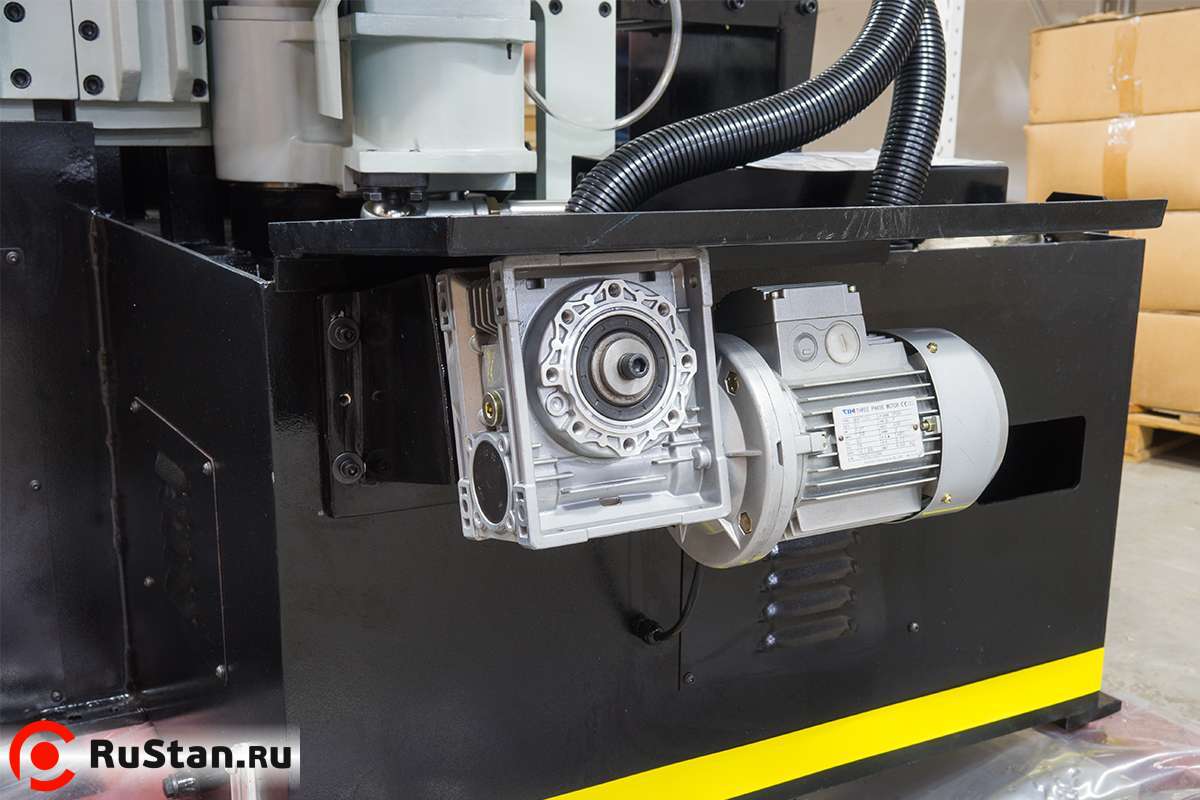

	Зубчатый привод.

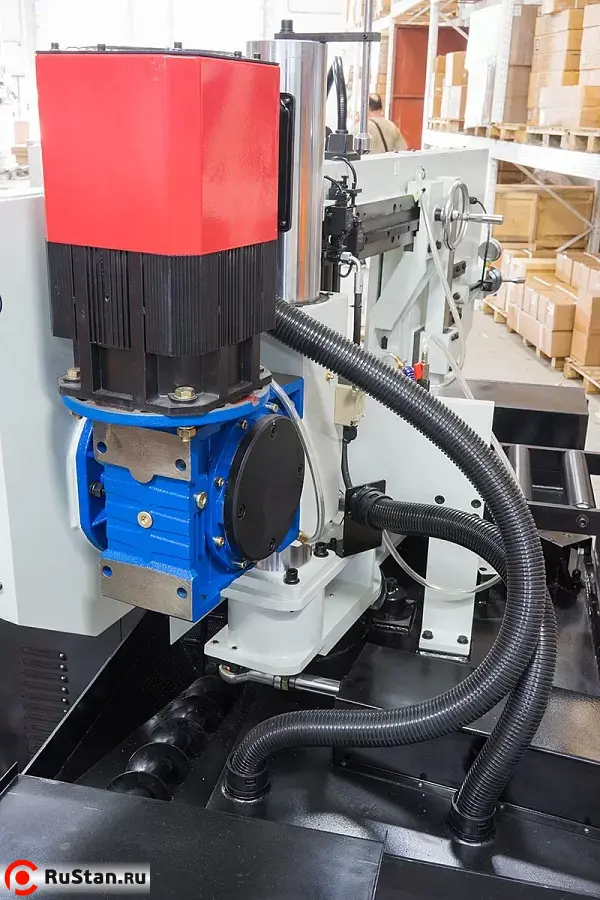

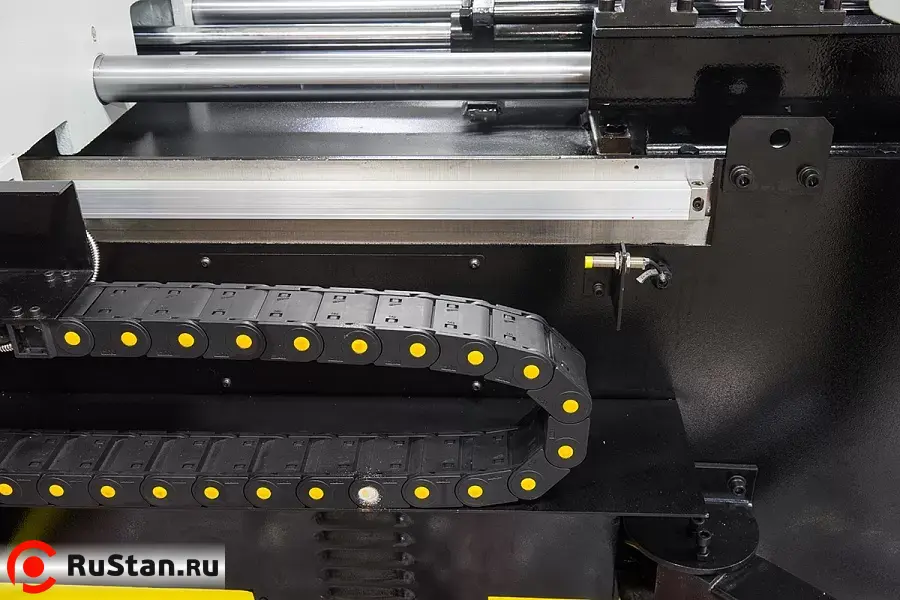

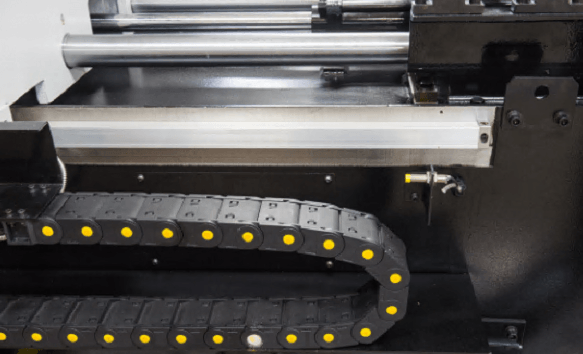

	Механизмы движения для тисков подачи заготовки.

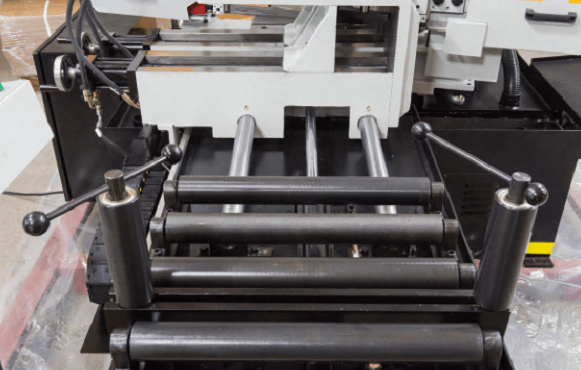

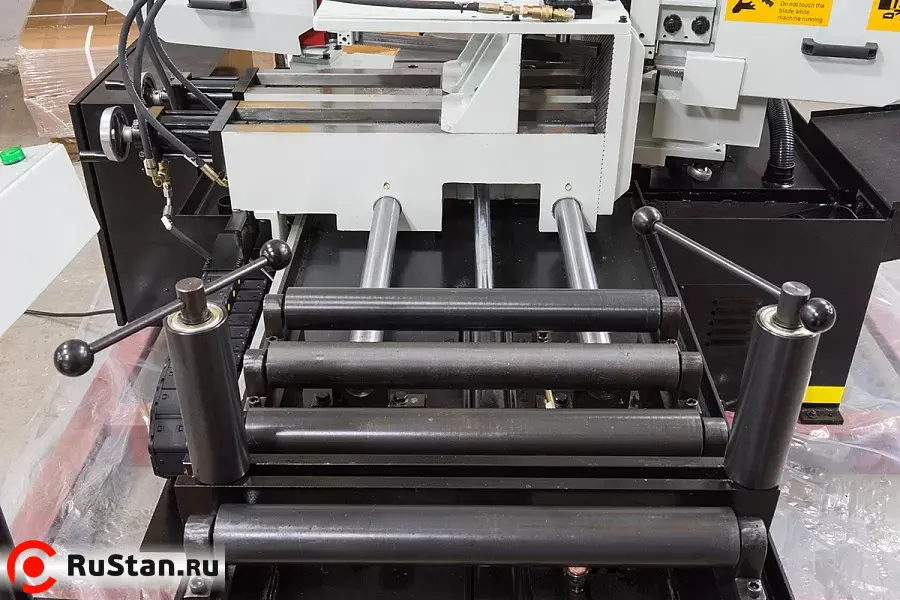

	Стол подачи заготовки.

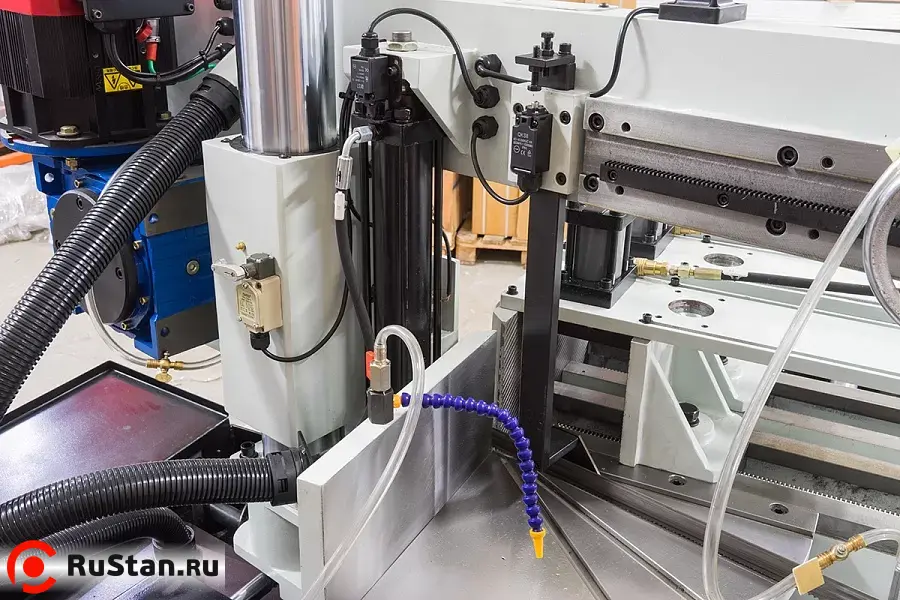

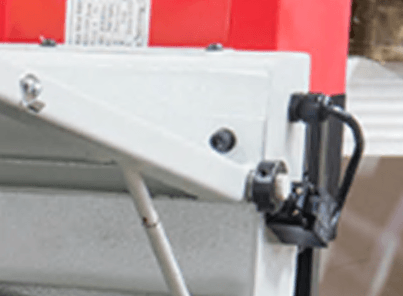

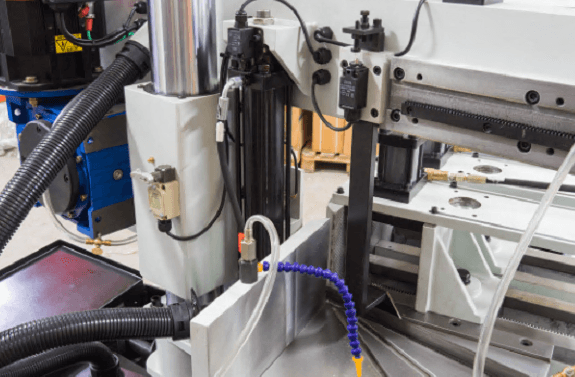

	Датчики на подъём и опускание рамы.
