Станок токарный винторезный DMTG CKE6180Z/2000
Код товара:
57829
Нет в наличии
| Модель: |  |
DMTG CDS6250B/2000 |
| Производитель: |  |
DMTG |
- Описание
- Комментарии
- Отзывы

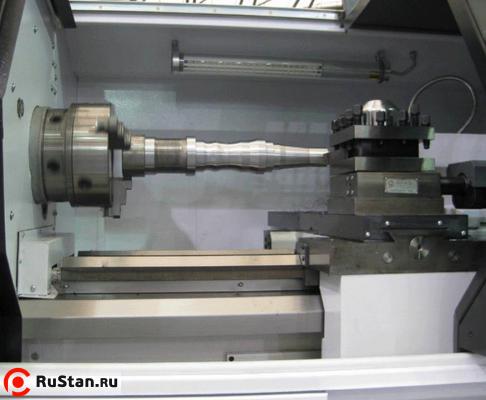

Высокопроизводительный и точный токарный станок DMTG CKE6180Z с ЧПУ для обработки габаритных деталей типа фланцы, колеса, шкивы и валы из черных и цветных металлов и их сплавов в условиях серийного и мелкосерийного производства.
Особенности

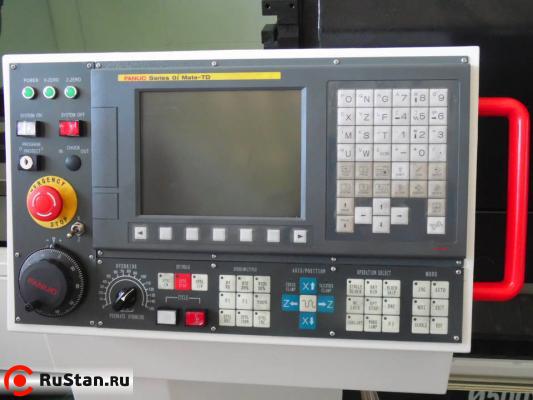

- Инновационная система ЧПУ Fanuc 0i TF (5) (опция: Fanuc 0i TF (1) / Siemens 828D)
- Четырехдиапазонный привод шпинделя с автоматическим переключением между диапазонами значительно повышает эффективность обработки.

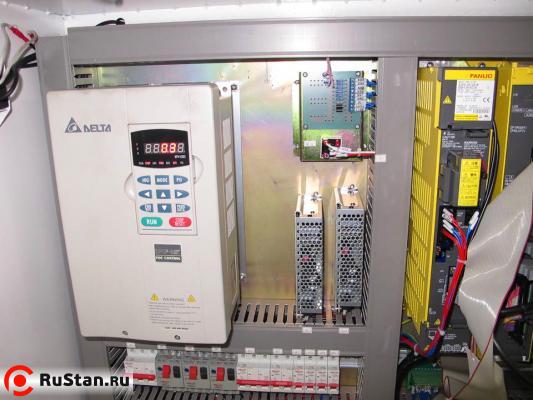

- Асинхронный двигатель шпинделя, управляемый частотным преобразователем Delta electronics (Тайвань) (опция: сервопривод шпинделя).
- Сервоприводы по осям: ось Х - Fanuc Beta 8is (12 Нм), ось Z - Fanuc Beta 22is (30 Нм).
- 4-позиционная электромеханическая резцедержка (опция: 6-позиционная электромеханическая / 8-позиционная гидравлическая резцедержка).

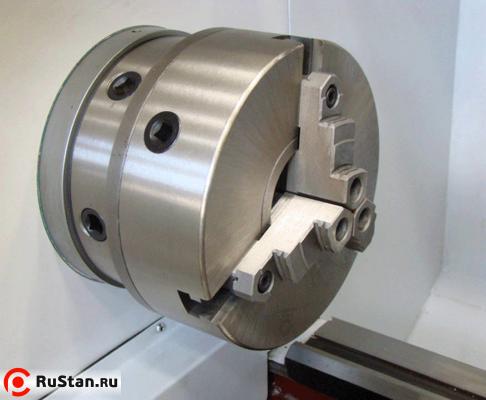

- Механический 3-кулачковый токарный патрон 400 мм (опция: гидравлический 3-кулачковый патрон Auto Strong (Тайвань)).
- Массивная, большеразмерная задняя бабка легко перемещается и быстро фиксируется.
- Механическая задняя бабка (опция: гидравлическая задняя бабка).
- Опция: автоматический податчик прутка (барфидер).
- Гидравлический тормоз шпинделя.
- Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости.
- Монолитная станина независимо от межцентрового расстояния.
- Закаленные призматические направляющие станины (не ниже HRC 50).

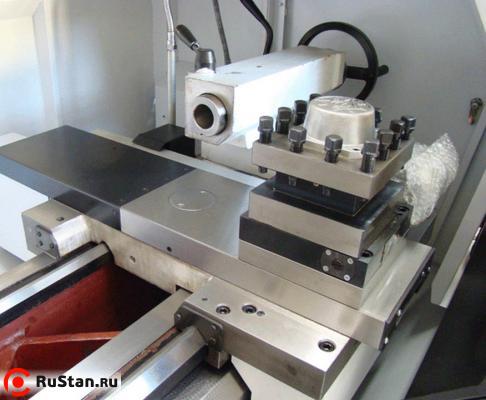

- Высокоточные направляющие покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение суппорта станка.
- Шлифованные шариковые винты перемещений по всем осям класса точности С3.
- Высокоточные шариковые винты и жесткие прецизионные подшипники обеспечивают точное позиционирование и позволяют проводить точение с большим съемом стружки.
- Полностью закрытая рабочая зона с защитными устройствами.
- Передние раздвижные дверцы с большими прозрачными окнами.
- Микропереключатели предотвращают запуск станка при открытых дверцах и блокируют их во время работы.
- Система подачи СОЖ с баком емкостью 60 литров.
- Автоматическая импульсная система смазки направляющих и ходовых винтов.
- Циркуляционная система смазки шпиндельной бабки.
Технические характеристики DMTG CKE6180Z/2000 |
|
|---|---|
| Характеристика | Значение |
| Электропитание | |
| Общая потребляемая мощность | 30 кВт 380 В ~50 Гц |
| Мощность двигателя шпинделя | 11 кВт (опция: 15 кВт) |
| Система управления | |
| Система ЧПУ | Fanuc 0i TF (5) |
| Опциональные системы ЧПУ | Siemens 828D / Fanuc 0i TF (1) |
| Станочные данные | |
| Диаметр обработки над станиной | 800 мм |
| Диаметр обработки над суппортом | 490 мм |
| Межцентровое расстояние | 2000 мм |
| Ширина станины | 550 мм |
| Максимальный вес обрабатываемой заготовки | 1000 кг |
| Шпиндель | |
| Число оборотов шпинделя | 10 - 1000 об/мин |
| Количество ступеней (автом. переключение) | 4 |
| Проходное отверстие шпинделя | 100 мм |
| Фланец шпинделя | С11 (DIN 55027, ISO 702/III) |
| Внутренний конус шпинделя | метрический 120 (1:20) |
| Диаметр шпинделя в передней опоре | 160 мм |
| Крутящий момент шпинделя | 1860 Нм (опция: 2538 Нм) |
| Перемещения и подачи | |
| Перемещение по оси Х | 400 мм |
| Перемещение по оси Z | 1850 мм |
| Скорость рабочей подачи по оси Х | 3000 мм/мин |
| Скорость рабочей подачи по оси Z | 3000 мм/мин |
| Скорость быстрого хода по оси Х | 4000 мм/мин |
| Скорость быстрого хода по оси Z | 8000 мм/мин |
| Диаметр / шаг ШВП по оси Х | 32 / 5 мм |
| Диаметр / шаг ШВП по оси Z | 50 / 10 мм |
| Точность | |
| Повторяемость | ± 0,005 мм |
| Позиционирование | ± 0,003 мм |
| Сменщик инструмента | |
| Тип сменщика инструмента | электромеханический(опция: гидравлический) |
| Количество инструмента | 4 (опция: 6 / 8) |
| Максимальная высота державки резца | 32 мм |
| Время смены инструмента (4 / 6 / 8-поз см.) | 3,2 / 3 / 3 с |
| Точность позиционирования сменщика инструмента | 0,008 мм |
| Задняя бабка | |
| Конус пиноли механической задней бабки | МК6 |
| Конус пиноли гидравлической задней бабки | МК5 |
| Диаметр пиноли задней бабки | 100 мм |
| Ход пиноли механической задней бабки | 240 мм |
| Ход пиноли гидравлической задней бабки | 180 мм |
| Габаритные размеры | |
| Емкость бака СОЖ | 60 литров |
| Емкость гидростанции | 80 литров |
| Длина | 4505 мм |
| Ширина х Высота | 2020 х 1805 мм |
| Масса DMTG CDS6250B/2000 станка | 6100 кг |
Стандартная комплектация
- Механический 3-кулачковый токарный патрон Ø400 мм
- 4-позиционный электромеханический сменщик инструмента
- Механическая задняя бабка
Дополнительные опции
- Система ЧПУ Fanuc 0i TF (1)
- Система ЧПУ Siemens 828D
- Сервопривод шпинделя.
- Электродвигатель шпинделя 15 кВт.
- 6-позиционный электромеханический сменщик инструмента
- 8-позиционный гидравлический сменщик инструмента
- Гидравлический 3-кулачковый патрон Auto Strong (Тайвань) Ø400 мм без отверстия
- Гидравлический 3-кулачковый патрон Auto Strong (Тайвань) Ø400 мм с отверстием
- Гидравлическая задняя бабка
- Гидравлический люнет
- Гидравлическая станция
- Податчик прутка (барфидер).
- Подшипники шпинделя NSK (Япония).
- Пневматическая задняя бабка.
- Механический 4-кулачковый патрон Ø630 мм
- Механический неподвижный люнет Ø40-250 мм
- Механический неподвижный люнет Ø200-400 мм
- Механический подвижный люнет Ø20-100 мм
- Планшайба Ø390 мм
- Кондиционер электрошкафа
