Высокоскоростной многофункциональный токарный станок CL15 с ЧПУ для прецизионной обработки мелких деталей ступенчатой или криволинейной формы в условиях серийного производства.
Предназначен для обработки заготовок из стали, цветных металлов и сплавов в электронной, приборостроительной, аэрокосмической, медицинской промышленности, военно-промышленном комплексе.
Особенности DMTG CL15
- Специально разработан с учетом возможности встраивания в состав автоматических и роботизированных поточных линий.
- Инновационная система ЧПУ Fanuc 0i TF (опция: Fanuc 0i TF / Siemens 828D) идеально подходит для управления обработкой деталей сложной формы.
- Компактная высокоинтегрированная конструкция с максимальной степенью автоматизации, высокой жесткостью и вибростойкостью. Рассчитана с помощью методов динамического анализа и конечных элементов.
- Сервопривод шпинделя Fanuc Alfa il6/10000, сервоприводы по осям X/Z Fanuc Alfa iS 8/4000.
- Высокоскоростной прецизионный шпиндель 5 000 об/мин установлен на прецизионные подшипники NSK (Япония).
- Циркуляционная система смазки шпиндельной бабки.
- Шпиндель станка прошел высокоскоростную динамическую балансировку на специальном испытательном стенде, отсутствие вибраций и резонанса гарантирует стабильно высокую точность обработанных деталей.
- Основные узлы станка имеют усиленную конструкцию, изготовлены из высокопрочного чугуна, прошли термообработку и искусственное старение и не имеют внутренних напряжений.

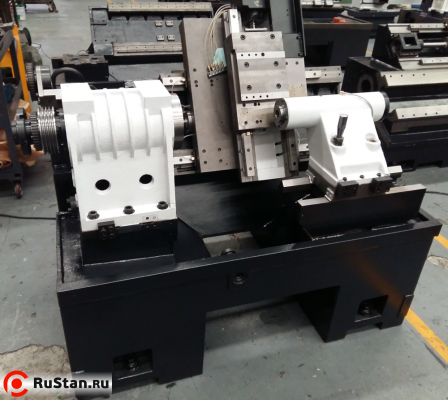

- Жесткая вибростойкая станина с углом наклона 60° и многочисленными ребрами жесткости, изготовленная из высококачественного серого чугуна.
- Высокоскоростные линейные направляющие качения NSK (Япония) с максимальной скоростью перемещений 18 м/мин.
- Высокоточные шлифованные шариковые винты с предварительным натягом класса точности С3.
- Шариковые винты установлены на опоры с прецизионными подшипниками NSK (Япония) и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты.
- Быстрый и точный зажим заготовки в гидравлическом 3-кулачковом токарном патроне 150 / 200 мм Auto Strong (Тайвань).
- Высокоскоростной гидравлический сменщик инструмента револьверного типа на 8 инструментов со временем смены инструмента 0,5 с.
- Высокая жесткость и вибростойкость станка позволяют работать с большим съемом стружки, использовать прогрессивные режимы резания и полностью раскрыть потенциал современного режущего инструмента.
- Гидравлическая задняя бабка.
- Система подачи СОЖ с баком емкостью 100 литров.
- Автоматическая импульсная система смазки направляющих и ходовых винтов.
- Высокопроизводительный ленточный конвейер для удаления стружки. Может быть смонтирован сбоку или сзади станка.
- Полностью закрытая рабочая зона с защитными устройствами.
- Передняя раздвижная дверца с большим прозрачным окном из бронированного стекла.
- Микропереключатели предотвращают запуск станка при открытых дверцах и блокируют их во время работы.
- Ножная педаль зажима / разжима токарного патрона.

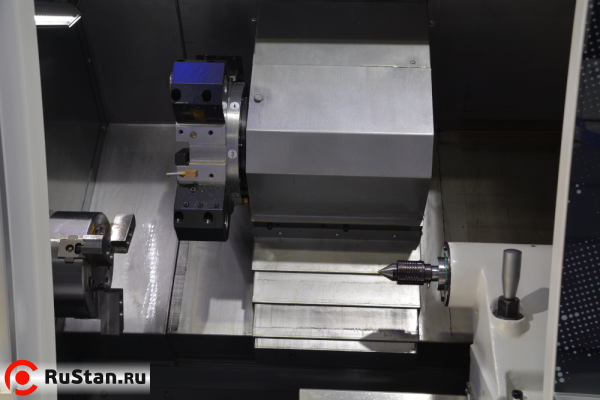

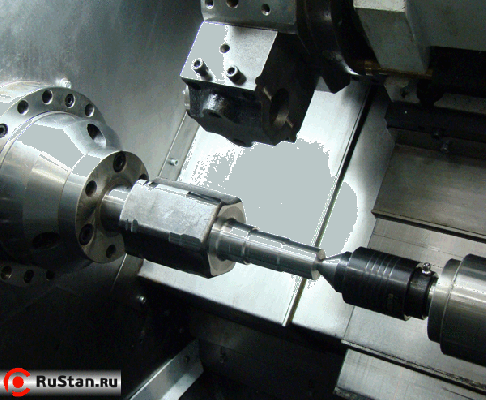

Рабочая зона
Высокопроизводительная, жесткая и вибростойкая компактная конструкция

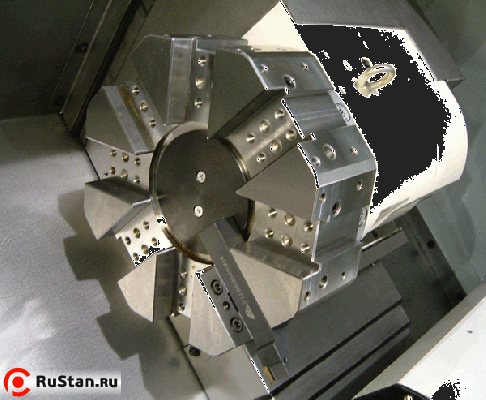

Сменщик инструмента
Револьверного типа, 8 инструментов, время смены инструмента 0,5 / 1,4 с

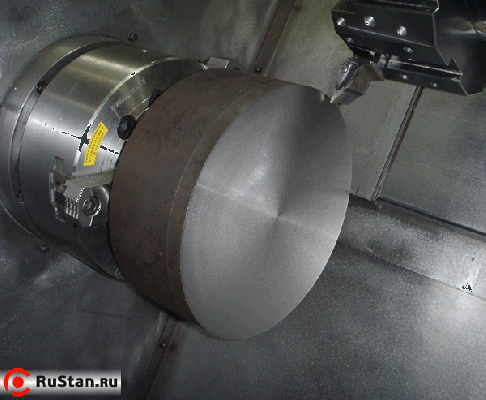

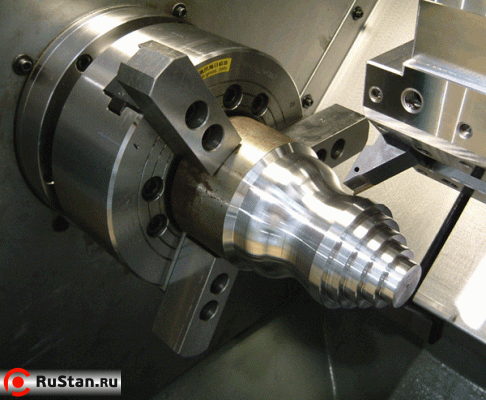

Гидравлический патрон
Гидравлический токарный патрон Auto Strong N-206 Ø150 мм (Тайвань)
Система управления
Инновационная система ЧПУ Fanuc 0i-mate TD
Привод оси Х
Сервопривод Fanuc Alfa iS 8/4000, наклон станины 60°

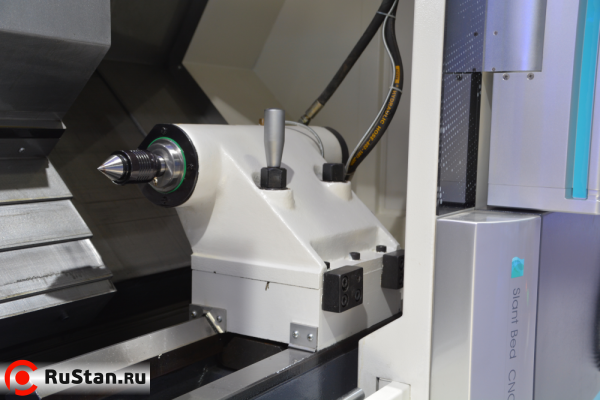

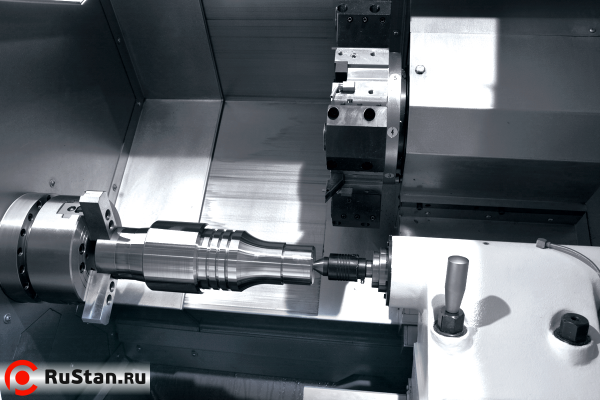

Задняя бабка
Гидравлическая, ход 230 мм, ход пиноли 130 мм
Манометры гидросистемы
Раздельное регулирование давления системы, токарного патрона и задней бабки
Транспортер для стружки
Ленточный, может быть смонтирован сбоку или сзади станка
Технические характеристики DMTG CL15 |
|
|---|---|
| Характеристика | Значение |
| Электропитание | |
| Общая потребляемая мощность | 15 кВт 380 В ~50 Гц |
| Мощность двигателя шпинделя | 7,5/11 кВт |
| Система управления | |
| Система ЧПУ | Fanuc 0i TF |
| Опциональные системы ЧПУ | Siemens 828D / Fanuc 0i TF |
| Станочные данные | |
| Максимальный диаметр обработки | 400 мм |
| Максимальный диаметр обработки над станиной | 200 мм |
| Максимальный диаметр обработки над суппортом | 165 мм |
| Межцентровое расстояние | 250 / 300 мм |
| Угол наклона станины | 60° |
| Шпиндель | |
| Число оборотов шпинделя | 50 - 5000 об/мин |
| Проходное отверстие шпинделя | 46 мм |
| Максимальный диаметр обрабатываемого прутка | 31 мм |
| Токарный патрон | 150 мм |
| Фланец шпинделя | А2-5 |
| Диаметр шпинделя в передней опоре | 80 мм |
| Крутящий момент шпинделя | 62 / 84 Нм |
| Перемещения и подачи | |
| Перемещение по оси Х | 120 мм |
| Перемещение по оси Z | 260 / 340 мм |
| Скорость рабочей подачи по оси Х | 10 000 мм/мин |
| Скорость рабочей подачи по оси Z | 10 000 мм/мин |
| Скорость быстрого хода по оси Х | 20 000 мм/мин |
| Скорость быстрого хода по оси Z | 24 000 мм/мин |
| Диаметр / шаг ШВП по оси Х | 22 / 10 мм |
| Диаметр / шаг ШВП по оси Z | 30 / 10 мм |
| Точность | |
| Повторяемость | ± 0,004 мм |
| Позиционирование | ± 0,002 мм |
| Сменщик инструмента | |
| Тип сменщика инструмента | Гидравлический |
| Количество инструмента | 8 |
| Максимальный размер державки резца | 20 х 20 мм |
| Время смены инструмента (соседний / противоположный) | 0,5 / 1,4 с |
| Точность позиционирования сменщика инструмента | 0,008 мм |
| Задняя бабка | |
| Конус пиноли задней бабки | МК4 |
| Диаметр пиноли задней бабки | 80 мм |
| Ход пиноли задней бабки | 130 мм |
| Ход задней бабки | 230 / 300 мм |
| Габаритные размеры | |
| Емкость бака СОЖ | 100 литров |
| Емкость гидростанции | 55 литров |
| Габаритные размеры (Д х Ш х В, задний отвод стружки) | 2420 x 2095 x 2055 мм |
| Габаритные размеры (Д х Ш х В, боковой отвод стружки) | 4150 х 1620 х 1760 мм |
| Масса DMTG CL15 станка | 3000 кг |
Комплектация DMTG CL15
- Гидравлический 3-кулачковый токарный патрон Ø150 мм без отверстия (CL15)
- Гидравлический 3-кулачковый токарный патрон Ø200 мм без отверстия (CL15i)
- 8-позиционный гидравлический сменщик инструмента
- Гидравлическая задняя бабка
- Педаль зажима / розжима токарного патрона
- Ленточный транспортер для удаления стружки
- Тележка для сбора стружки
- Обслуживающий транспорт
Дополнительные опции
- Система ЧПУ Fanuc 0i TF
- Система ЧПУ Siemens 828D
- Автоподатчик прутка (барфидер)
- Гидравлический 3-кулачковый токарный патрон с отверстием
- 8-позиционный гидравлический сменщик инструмента с блоками VDI30
- Датчик измерения инструмента Renishaw TS27R
- Линейные направляющие THK (Япония)
- Шариковые винты THK (Япония)
- Цанговый патрон
- Уловитель деталей
- Кондиционер электрошкафа
